Tuyến metro Bến Thành Tham Lương vừa qua đã được khởi công ngày 15/1, tổng mức gần 47.900 tỷ đồng. Tuyến metro số 2 (Metro Bến Thành Tham Lương) là một phần quan trọng trong hệ thống đường sắt đô thị của Thành phố Hồ Chí Minh, kết nối trung tâm thành phố với khu vực phía Tây Bắc

Dự án có tổng chiều dài gần 11,3km, phần lớn chiều dài metro Bến Thành Tham Lương nằm dưới lòng đất với hơn 9 km đi ngầm. Toàn tuyến có 10 ga ngầm, từ ga Bến Thành (quận 1 cũ) đến depot Tham Lương (quận 12 cũ), đi qua 6 quận của thành phố bao gồm: quận 1, 3, 10, 12, Tân Bình và Tân Phú

So với phương án trước, chiều dài tuyến được điều chỉnh tăng khoảng 200m để đồng bộ kết nối metro số 1 tại ga Bến Thành và mở rộng các hạng mục trong phạm vi depot Tham Lương.

Ban đầu, dự án metro Bến Thành Tham Lương dự kiến sử dụng vốn ODA, nhưng gần đây TP HCM đã thống nhất chuyển sang sử dụng ngân sách nhà nước để tăng tính chủ động trong triển khai.

Theo kế hoạch, tuyến metro số 2 (Metro Bến Thành Tham Lương) dự kiến hoàn thành vào năm 2030. Khi hoàn thành, tuyến metro này sẽ góp phần quan trọng vào mục tiêu phát triển 355 km đường sắt đô thị tại TP HCM trong thập kỷ tới.

Dưới đây là phối cảnh thiết kế tuyến Metro số 2 Bến Thành Tham Lương như sau:

Phối cảnh mặt cắt ngầm cụm ga Bến Thành (trung tâm TP HCM)

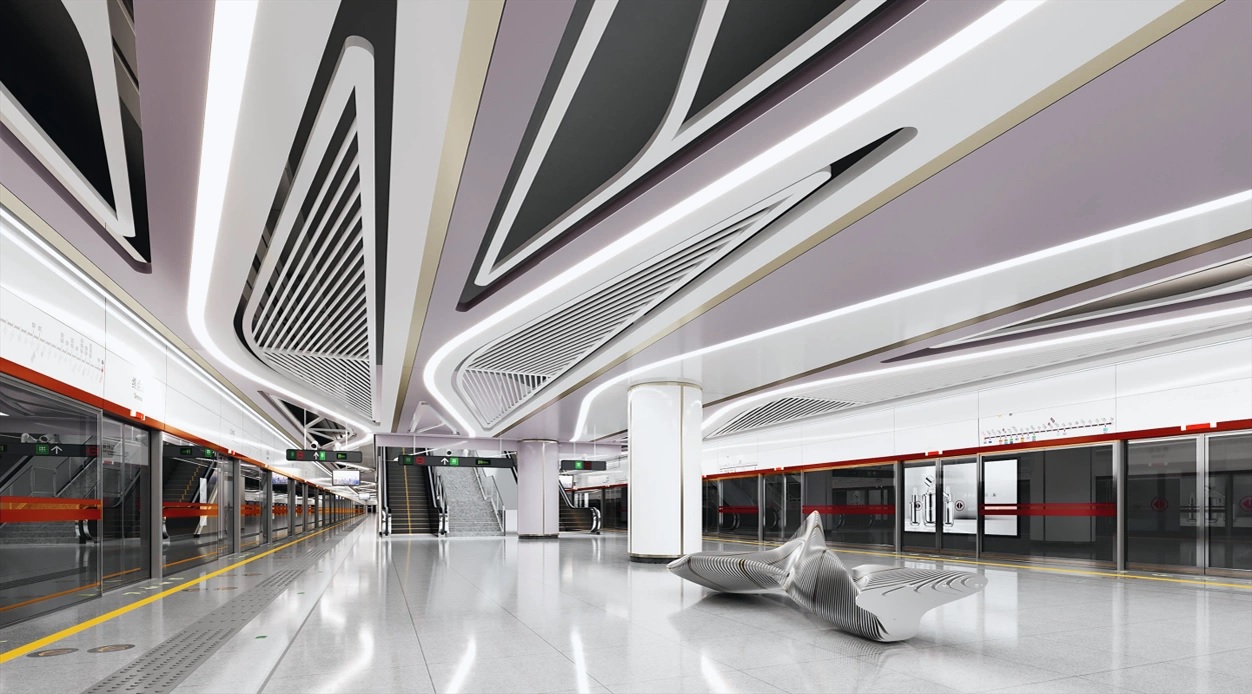

Phối cảnh thiết kế bên trong ga ngầm Bến Thành

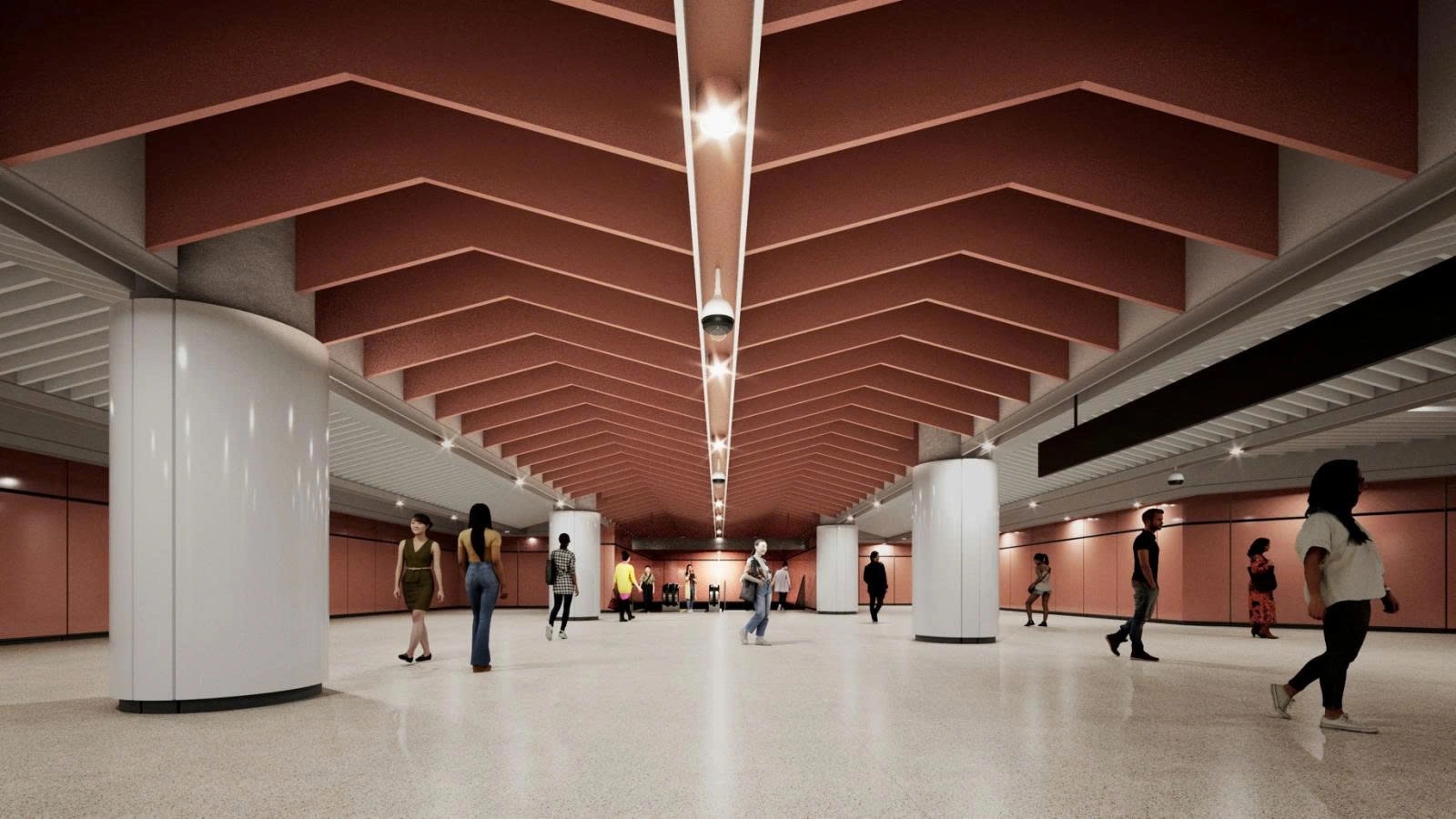

Phối cảnh bên trong ga Tao Đàn

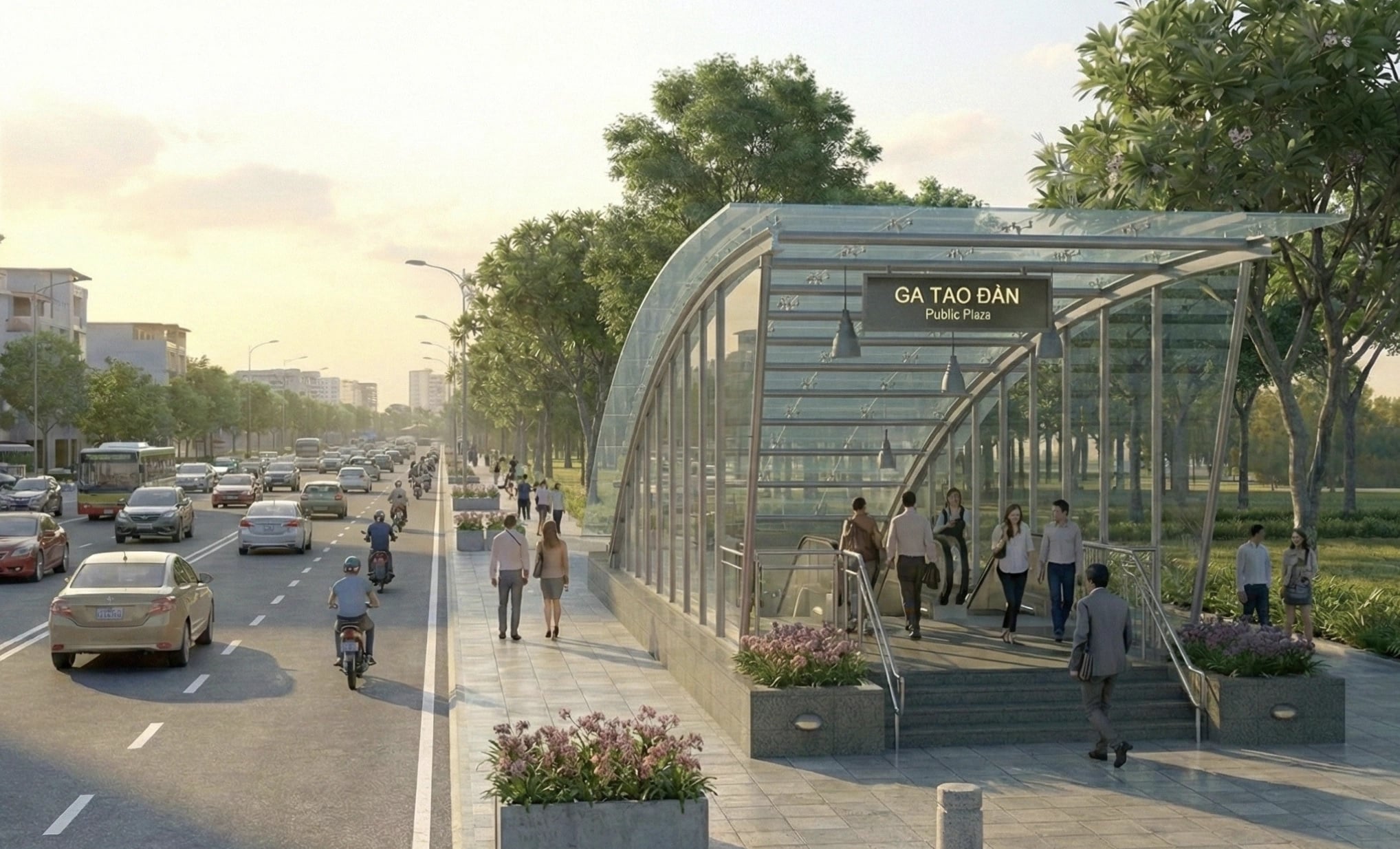

Phối cảnh lối lên xuống ga ngầm Tao Đàn bên đường Cách Mạng Tháng Tám

* Trên đây là thông tin "Phối cảnh thiết kế tuyến Metro số 2 Bến Thành Tham Lương cập nhật mới nhất?"

Phối cảnh thiết kế tuyến Metro số 2 Bến Thành Tham Lương cập nhật mới nhất? (Hình ảnh từ Internet)

Quy định chung đối với công trình tàu điện ngầm là gì?

Căn cứ theo Tiểu mục 2.1 Mục 2 QCVN 08:2018/BXD ban hành kèm theo Thông tư 11/2018/TT-BXD quy định như sau:

[1] Vị trí tuyến đường và nhà ga tàu điện ngầm phải được xây dựng theo quy hoạch được duyệt.

[2] Các thông số cơ bản của công trình và thiết bị của tuyến đường đảm bảo năng lực lưu chuyển được tính toán theo lượng hành khách lớn nhất dự kiến ở các giai đoạn khai thác có xét đến sự phát triển lâu dài của đô thị.

[3] Lối vào công trình tàu điện ngầm phải có cấu tạo loại trừ được khả năng tràn nước vào hầm với xác suất vượt mực nước ngập lụt dựa trên các số liệu lịch sử khí tượng thủy văn, địa chất thủy văn và các số liệu dự báo biến đổi khí hậu trong thời gian tuổi thọ của công trình.

[4] Tuyến hầm tàu điện ngầm

Chiều sâu tối thiểu để đặt tuyến hầm được xác định có kể đến việc bảo vệ các công trình xây dựng ở phía trên cũng như khả năng thi công kết cấu đường.

[5] Nhà ga trên tuyến tàu điện ngầm

- Các nhà ga được đặt ở các nơi tập trung hành khách, nơi có khả năng kết nối với các loại hình giao thông khác như gần các nhà ga đường sắt, đường bộ, đường thủy và gần các danh lam thắng cảnh của thành phố theo quy hoạch được duyệt.

- Khi lối lên xuống của hành khách từ vị trí sảnh chờ (khu vực bán và soát vé) xuống tầng ke ga có chênh cao lớn hơn 3,5 m thì phải xem xét bố trí thang cuốn phụ trợ thang bộ phục vụ hành khách.

Số thang cuốn phải đủ để thông được luồng hành khách tính toán tối đa ở chế độ giải thoát người từ nhà ga khi có sự cố và các tình huống bất lợi đồng thời xảy ra như khi một thang cuốn phải sửa chữa; một thang cuốn phải dừng do nguyên nhân không được lường trước.

- Nhà ga phải đáp ứng các yêu cầu đảm bảo cho người khuyết tật, người cao tuổi tiếp cận sử dụng theo QCVN 10:2014/BXD.

- Các hành lang trong nhà ga và các đường vượt ngầm dài trên 100 m phải xem xét bố trí băng tải phục vụ hành khách.

- Các gian thương mại, gian trưng bày và các hạng mục khác phục vụ hành khách không được cản trở lưu thông, phục vụ hành khách và ảnh hưởng tới công nghệ điều hành/quản lý tàu điện ngầm.

[6] Điều kiện đất nền phải được nghiên cứu trong trạng thái giới hạn dự kiến trước trong phạm vi ảnh hưởng tổng thể từ tương tác giữa quá trình thi công và khai thác tuyến tàu điện ngầm với môi trường địa chất. Độ sâu khảo sát phải sâu hơn đáy hầm không nhỏ hơn 10 m và bề rộng phạm vi khảo sát không nhỏ hơn 4 lần chiều sâu đáy hầm tính từ mép hầm.

[7] Kết cấu công trình tàu điện ngầm phải tính đến tác động của các tải trọng, các yếu tố tự nhiên theo QCVN 02:2009/BXD và tương tác của công trình với môi trường địa chất xung quanh.

[8] Các kết cấu chịu lực bao che bên ngoài, kết cấu chịu lực bên trong công trình tàu điện ngầm và vật liệu hoàn thiện kiến trúc của công trình phải đảm bảo yêu cầu về độ bền, độ bền lâu, an toàn cháy, ổn định đối với những tác động khác nhau của môi trường bên ngoài.

[9] Vật liệu xây dựng, kết cấu và phương pháp thi công phải đảm bảo tuổi thọ của vỏ hầm. Vỏ hầm phải kín và phải đảm bảo các yêu cầu về cường độ, độ bền, an toàn, ổn định và đảm bảo khả năng khai thác bình thường dưới những tác động khác nhau của môi trường xung quanh.

[10] Phải bảo vệ chống sự xâm nhập của nước mặt, nước ngầm và các chất lỏng khác vào công trình tàu điện ngầm. Phải có biện pháp chống ăn mòn cho công trình tàu điện ngầm.

[11] Quan trắc cho tuyến tàu điện ngầm phải thiết lập các mốc chuẩn có độ chính xác đảm bảo chất lượng thi công và quan trắc biến dạng các nhà và công trình hiện hữu trong vùng xây dựng.

[12] Các quan trắc địa kỹ thuật - môi trường trong công trình tàu điện ngầm, môi trường địa chất, các công trình tàu điện ngầm liền kề và các công trình trên mặt đất phải được thực hiện trong quá trình thi công và khai thác, sử dụng công trình tàu điện ngầm.

[13] Chất lượng xây dựng công trình tàu điện ngầm phải được thực hiện kiểm tra theo quy định hiện hành. Trong quá trình khai thác sử dụng, công trình tàu điện ngầm phải được quan trắc, theo dõi và đánh giá nhằm phát hiện các nguy cơ mất an toàn cho công trình và các công trình lân cận.

[14] Công trình tàu điện ngầm và hệ thống kỹ thuật trong công trình phải được bảo trì, bảo dưỡng định kỳ hoặc thay thế nhằm duy trì khả năng hoạt động bình thường của hệ thống theo thiết kế trong suốt thời hạn sử dụng công trình.

[15] Hệ thống kỹ thuật của công trình tàu điện ngầm phải được thiết kế đảm bảo an toàn và sử dụng năng lượng tiết kiệm và hiệu quả.

[16] Hệ thống quan trắc chất lượng không khí của công trình tàu điện ngầm phải được vận hành liên tục và giám sát độc lập để đảm bảo an toàn về chất lượng không khí.

[17] Công trình tàu điện ngầm phải được kết hợp sử dụng đa mục đích, trong đó có kể đến công năng sử dụng phòng vệ dân sự.

Quy định về tuyến đường sắt, ga đường sắt mới nhất?

Tại Điều 15 Luật Đường sắt 2025 quy định về tuyến đường sắt, ga đường sắt cụ thể như sau:

[1] Tuyến đường sắt là một hoặc nhiều khu đoạn liên tiếp tính từ ga đường sắt đầu tiên đến ga đường sắt cuối cùng. Tuyến đường sắt phải bảo đảm phù hợp quy hoạch đường sắt quy định tại Điều 19 Luật Đường sắt 2025 , bảo đảm an toàn kỹ thuật, kết nối hiệu quả với các phương thức vận tải khác. Việc đặt tên, đưa vào khai thác, dừng khai thác, tháo dỡ tuyến đường sắt do người có thẩm quyền quyết định.

[2] Phân loại ga đường sắt:

- Ga đường sắt được phân loại theo công năng sử dụng gồm: ga hành khách, ga hàng hóa, ga kỹ thuật và ga hỗn hợp;

- Ga đường sắt được phân loại theo tính chất kết nối vận tải gồm: ga liên vận quốc tế, ga biên giới, ga đầu mối, ga trong đô thị.

[3] Cấp kỹ thuật ga đường sắt:

- Ga đường sắt được phân thành các cấp kỹ thuật khác nhau gồm: nhà ga, quảng trường, kho, bãi hàng, ke ga, tường rào, khu dịch vụ phục vụ đón khách, trả khách, phòng chờ, quầy bán vé, khu dịch vụ ăn uống, vệ sinh công cộng, trang thiết bị cần thiết và công trình khác có liên quan đến hoạt động đường sắt;

- Bộ trưởng Bộ Xây dựng quy định chi tiết về cấp kỹ thuật ga đường sắt.

[4] Các tỉnh, thành phố có đường sắt quốc gia đi qua phải bố trí ga hành khách tại khu vực trung tâm hoặc vị trí thuận lợi để tiếp cận và kết nối các phương thức vận tải khác.

[5] Tại ga đường sắt biên giới, ga liên vận quốc tế, ga trên đường sắt quốc gia nằm tại trung tâm các tỉnh, thành phố phải bố trí nơi làm việc cho cơ quan quản lý nhà nước có liên quan hoạt động thường xuyên.

[6] Ga biên giới, ga liên vận quốc tế phải có nơi làm việc, lưu trú cho nhân viên đường sắt của nước láng giềng làm nhiệm vụ; bố trí không gian để đặt trang thiết bị kỹ thuật cần thiết liên quan đến xuất, nhập cảnh, kiểm dịch y tế, xuất khẩu, nhập khẩu hàng hóa.

[7] Tại ga đường sắt phải bố trí điểm đón, trả khách của xe buýt, phương tiện vận tải ô tô; tại ga được phép xây dựng công trình kinh doanh dịch vụ thương mại, văn phòng, điểm cung cấp dịch vụ viễn thông công cộng.

[8] Chính phủ quy định việc đặt tên, đưa vào khai thác, dừng khai thác, tháo dỡ tuyến đường sắt, ga đường sắt.
