TIÊU CHUẨN QUỐC GIA

TCVN ISO/TS 20625 : 2005

ISO/TS 20625 : 2002

TRAO ĐỔI DỮ LIỆU ĐIỆN TỬ TRONG HÀNH CHÍNH, THƯƠNG MẠI VÀ VẬN TẢI (EDIFACT) - QUY TẮC TẠO CÁC TỆP LƯỢC ĐỒ XML (XSD) TRÊN CƠ SỞ CÁC HƯỚNG DẪN THỰC THI CỦA EDI (FACT)

Electronic data interchange for administration, commerce and transport (EDIFACT) - Rules for generation of XML scheme files (XSD) on the basis of EDI (FACT) implementation guidelines

Lời nói đầu

TCVN ISO/TS 20625 : 2005 hoàn toàn tương đương với ISO/TS 20625: 2002.

TCVN ISO/TS 20625 : 2005 do Ban kỹ thuật tiêu chuẩn TCVN/TC 154 "Quá trình, các yếu tố dữ liệu và tài liệu trong thương mại, công nghiệp và hành chính" biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Bộ Khoa học và Công nghệ ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Các tiêu chuẩn EDI về thương mại cung cấp một cú pháp dành cho sự thực thi nội dung dữ liệu trong các quá trình thương mại khác nhau thông qua việc sử dụng các phần tử dữ liệu, các đoạn và các kiểu thông điệp. XML ban đầu cung cấp một cú pháp khác hoàn toàn mà nếu sử dụng sẽ dẫn đến các chi phí mới khổng lồ, do đó ngăn chặn mục tiêu ban đầu - cho các doanh nghiệp vừa và nhỏ (SME) tham gia các quá trình thương mại điện tử.

Tiêu chuẩn này trình bày cách áp dụng bí quyết sản xuất EDI sẵn có cho cú pháp XML. Người sử dụng XML do đó có thể dễ dàng sử dụng dữ liệu EDI từ các ứng dụng sẵn có theo cách thích hợp.

Hướng dẫn thực thi thông điệp EDIFACT (Các MIG) trình bày sự thực thi các kiểu thông điệp EDIFACT đã được tiêu chuẩn hóa trong một quá trình nghiệp vụ. Do đó, các MIG là nguồn phù hợp cho việc rút ra lược đồ XML. Tiêu chuẩn này quy định quá trình truyền.

Electronic data interchange for administration, commerce and transport (EDIFACT) - Rules for generation of XML scheme files (XSD) on the basis of EDI (FACT) implementation guidelines

1. Phạm vi áp dụng

Tiêu chuẩn này trình bày các quy tắc tạo lược đồ XML từ các hướng dẫn thực thi thông điệp EDI, cung cấp một phương pháp đúng đắn để biểu diễn các thực tế ngữ nghĩa.

Tiêu chuẩn này trình bày cách tạo ra XML từ các MIG UN/EDIFACT. Về nguyên tắc, các quy tắc này cũng có thể áp dụng tương tự cho các tiêu chuẩn EDI khác.

...

2. Tài liệu viện dẫn

TCVN ISO 8601 : 2004 (ISO 8601 : 2000), Phần tử dữ liệu và dạng thức trao đổi - Trao đổi thông tin - Biểu diễn thời gian.

TCVN ISO 9735-1 : 2003 (ISO 9735-1 : 2002), Trao đổi dữ liệu trong hành chính, thương mại và vận tải (EDIFACT) - Quy tắc cú pháp mức ứng dụng (Số phiên bản cú pháp 4, Số phát hành cú pháp: 1) - Phần 1: Quy tắc cú pháp chung.

3. Thuật ngữ, ký hiệu và chữ viết tắt

Tiêu chuẩn này sử dụng các thuật ngữ, ký hiệu và các từ viết tắt sau đây:

3.1. BSR (Basic Semantics Register)

Bộ đăng ký ngữ nghĩa cơ sở.

3.2. BSU (Basic Semantic Unit)

Đơn vị ngữ nghĩa cơ sở.

...

Định nghĩa kiểu tài liệu.

3.4. EDI (Electronic Data Interchange) Trao đổi dữ liệu điện tử.

3.5. EDIFACT (Electronic Data Interchange for Administration, Commerce and Transport)

Trao đổi dữ liệu điện tử trong quản lý hành chính, thương mại và vận tải.

3.6. PHẦN TỬ (Element)

Khối xây dựng cú pháp bao gồm dữ liệu và/ hoặc các thuộc tính.

3.7. HTML (Hyper Text Mark-up Language)

Ngôn ngữ đánh dấu siêu văn bản.

3.8. MIG (Message Implementation Guideline)

...

3.9. TÊN (Name)

Một tên trong ngữ cảnh XML, bắt đầu bằng một chữ cái hoặc một ký tự đặc biệt được phép, tiếp theo là các chữ cái, chữ số, dấu nối, dấu gạch dưới, dấu hai chấm hoặc dấu chấm. Chúng được gọi là thẻ tên. Các tên bắt đầu với “xml” hoặc một sâu ký tự trùng với (('X'|'x') ('M'|'m') ('L'|'l') được dành cho việc tiêu chuẩn hóa XML.

3.10. SGML (Standard Generalised Mark-up Language)

Ngôn ngữ đánh dấu khái quát hóa tiêu chuẩn.

3.11. Thẻ (Tag)

Dạng thức lệnh hoặc đánh dấu ngữ nghĩa.

3.12. Khuôn mẫu (template)

Mẫu tham chiếu xác định trước được so sánh với thực thể hoàn chỉnh để được công nhận, hoặc một phần của nó.

3.13. XLL (Extensible Link Language)

...

3.14. 6.1.1 XML (Extensible Mark-up Language)

Ngôn ngữ đánh dấu có thể mở rộng.

3.15. XSD (Extensible Schema Definition)

Định nghĩa lược đồ có thể mở rộng.

3.16. XSL (Extensible Stylsheet Language)

Ngôn ngữ tờ mẫu có thể mở rộng.

3.17. W3C (World Wide Web Consortium)

Một consortium công nghiệp quốc tế phát triển các giao thức chung để phát triển www.

4. Nội dung điển hình của hướng dẫn thực thi thông điệp

...

a) định danh MIG;

b) định danh việc hỗ trợ danh mục EDIFACT;

c) định danh kiểu thông điệp và các phân ngành công nghiệp, nếu cần thiết;

d) văn bản bổ sung.

4.2. Mức: Kiểu thông điệp

a) cấu trúc kiểu thông điệp (các nhóm đoạn và các đoạn) và sự chỉ định các phần được sử dụng của chúng;

b) trạng thái (tiêu chuẩn so với ứng dụng) của đoạn và nhóm đoạn khi sử dụng;

c) tên và các mô tả đoạn và nhóm đoạn liên quan đến ngữ cảnh;

d) ví dụ;

...

f) văn bản bổ sung, nhận xét về mức kiểu thông điệp.

4.3. Mức: Đoạn và phần tử dữ liệu hỗn hợp

a) cấu trúc đoạn và phần tử dữ liệu hỗn hợp và chỉ định các phần được sử dụng của chúng;

b) trạng thái (tiêu chuẩn so với áp dụng) của phần tử dữ liệu và phần tử dữ liệu hỗn hợp;

c) sự phụ thuộc giữa phần tử dữ liệu và phần tử dữ liệu hỗn hợp trong một đoạn và kiểu thông điệp;

d) tên và các mô tả liên quan đến ngữ cảnh;

e) ví dụ;

f) văn bản bổ sung, nhận xét.

4.4. Mức: Phần tử dữ liệu

...

b) tên và mô tả phần tử dữ liệu liên quan đến ngữ cảnh và các thẻ mô tả duy nhất, nếu cần thiết, ví dụ được tạo từ các kho dữ liệu như ISO - BSR (xem TCVN ISO/TS 16668);

c) các ví dụ;

d) văn bản bổ sung, các nhận xét;

e) các giá trị cho phép;

f) các hằng số;

g) các mã xác định của EDIFACT hoặc danh sách mã ISO/ UN được đưa ra một cách rõ ràng;

h) các mã xác định của người sử dụng định nghĩa được đưa ra một cách rõ ràng;

i) các mã xác định của EDIFACT không hoặc danh sách mã ISO/UN được đưa ra một cách ngầm hiểu;

j) các mã xác định của người sử dụng định nghĩa được đưa ra một cách ngầm hiểu hoặc các mã khác mà không được liệt kê trong danh mục mã EDIFACT;

...

l) việc ánh xạ tới các trường trong các ứng dụng và các tệp phẳng, theo thứ tự định sẵn.

5. Các yêu cầu của các qui tắc tạo lược đồ

a) thông tin kỹ thuật của MIG như được liệt kê trong đoạn 4 phải được hợp nhất vào các giản đồ khi cần thiết;

b) cấu trúc MIG cơ sở phải hiểu được (cả các hướng dẫn XML và EDI truyền thống phải tương thích về cấu trúc);

c) kết quả thông điệp XML càng đơn giản càng tốt;

d) một trong các biến thể khác nhau là do thực tế ngữ nghĩa có thể được biểu diễn trong XML được quy định là bắt buộc trong tiêu chuẩn này;

e) người xây dựng MIG quyết định dữ liệu là quan trọng và cấu trúc có nghĩa cho ứng dụng của họ. Lúc này, họ quyết định các phần tử cấu trúc phải được hợp nhất trong lược đồ đó.

6. Quy tắc tạo lược đồ XML từ các MIG EDI

CHÚ THÍCH: Tên miền ‘din’ trong các ví dụ của phần này chỉ để minh họa và có thể lược bỏ hoặc sử dụng bất kỳ tên miền phù hợp khác.

...

6.1.1. Biến thể 1

Các tên của cấu trúc XML được tạo ra từ các thẻ EDI. Chúng sẽ được đưa ra một tiền tố phụ thuộc vào mức cấu trúc (nhóm đoạn, đoạn, phần tử dữ liệu hỗn hợp hoặc phần tử dữ liệu):

“M_”+ kiểu thông điệp + [hậu tố] Ví dụ: M_ORDERS

“G_”+ nhóm đoạn + [hậu tố] Ví dụ: G_SG36 hoặc G_LIN_ALC

“S_”+ đoạn + [hậu tố] Ví dụ: S_LIN

“C_”+ phần tử dữ liệu hỗn hợp + [hậu tố] Ví dụ: C_C082_2

“D_”+ phần tử dữ liệu + [hậu tố] Ví dụ: D_3035 hoặc D_3035_10

Hậu tố là tùy chọn và có thể được tạo ra dựa vào cách hiểu ngữ nghĩa khác nhau của các phần tử EDI.

Nếu tệp lược đồ XML được tạo ra từ một MIG EDI EDIFACT thì chỉ cần tiền tố “D_”. Tuy nhiên, nếu các tiền tố khác phải được sử dụng bởi các tiêu chuẩn EDI xác định các phần tử dữ liệu hỗn hợp và phần tử dữ liệu bằng việc sử dụng các thẻ số thì chúng là bắt buộc.

...

Khuyến cáo XML W3C yêu cầu các “thẻ tự giải thích”. Các thẻ EDI[FACT] hoàn thành điều kiện này tốt hơn các thẻ theo ngôn ngữ tự nhiên, bởi vì chúng biểu diễn một ngôn ngữ chung được thiết lập dành cho các chuyên gia EDI.

Ví dụ:

6.1.1. Biến thể 2

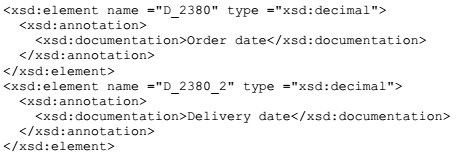

Từ các nhận xét phù hợp, các thẻ “nói” có thể được tạo ra nếu muốn. Nếu sử dụng thẻ “nói” thì gốc EDI của phần tử tương ứng phải được tài liệu hóa bằng một giá trị thuộc tính thích hợp (Xem phần 6.9) hoặc phương tiện tài liệu dẫn chứng khác.

Ví dụ:

6.2. Quy tắc 2: Cấu trúc

6.2.1. Các tên hoặc thẻ EDI giống nhau sẽ tạo ra các phần tử tập hợp (xem quy tắc 6.10).

...

6.2.3. Lược đồ có thể bao gồm thêm các phần tử “dập ghim” đối với nhóm các thông điệp hoặc bản thân trao đổi đó (có thể so sánh với UNG - UNE và UNB - UNZ của UN/EDIFACT).

6.2.4. Một bộ lưu trữ dữ liệu EDI bất kỳ (kiểu thông điệp, nhóm đoạn, đoạn v.v.) có thể được coi như một phần tử XML độc lập. Cấu trúc EDI hiện tại là nguồn gốc của cấu trúc XML đó. Do đó, lược đồ XML phải có một cấu trúc tương thích với MIG của EDI. Tập phần tử XML được tạo ra là nhỏ hơn hoặc bằng tập các phần tử EDI.

CHÚ THÍCH: Phương thức tác giả viết một MIG phải thỏa mãn các nhu cầu về qui trình nghiệp vụ tương ứng. Do đó, lược đồ này phải được xây dựng phù hợp. Nếu trong ví dụ MIG bao gồm “ngày tháng lập tài liệu” và “ngày tháng yêu cầu phát” trong lần xuất hiện riêng biệt của đoạn DTM thì các phần tử XML phân biệt phải được tạo ra phù hợp với điều kiện ở trên. Nếu chúng được tài liệu hóa trong cùng lần xuất hiện của đoạn DTM thì chỉ một phần tử XML được tạo ra.

Ví dụ cho 6.2.1 và 6.2.2:

Biến thể 1:

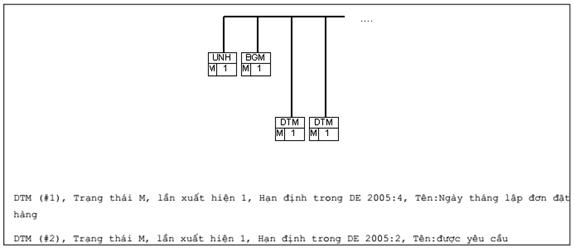

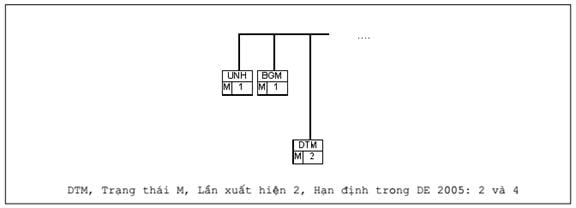

Hướng dẫn này bao gồm hai đoạn DTM (xem hình 1)

Hình 1 - Sơ đồ thông điệp của một hướng dẫn bao gồm hai đoạn DTM

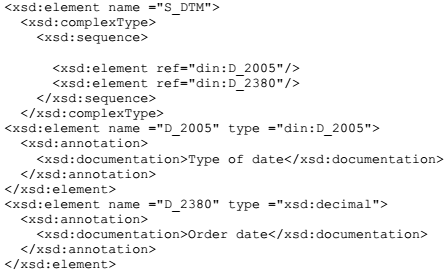

Chuyển dịch mặc định sang một lược đồ XML theo 6.2.1 như sau:

...

CHÚ THÍCH: Phần tử D_2005 là một kiểu liệt kê và bao gồm hai giá trị có thể ‘2’ và ‘4’.

Ngoài ra, áp dụng quy tắc 6.2.2 có kết quả là:

hoặc

Biến thể 2:

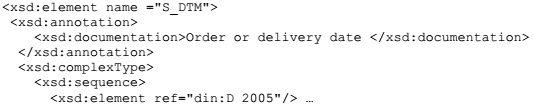

Hướng dẫn lập tài liệu ngày tháng ngầm hiểu có sử dụng chỉ một đoạn DTM (Xem hình 2).

Hình 2 - Sơ đồ thông điệp một hướng dẫn chỉ bao gồm một đoạn DTM

...

Ví dụ cho 6.2.3:

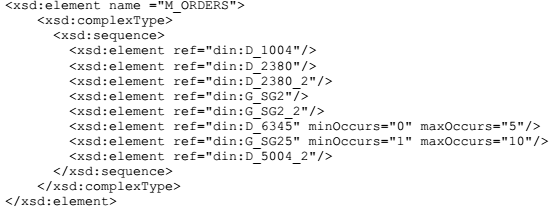

6.3. Quy tắc 3: Tối ưu hóa cấu trúc

Nếu cấu trúc XML phẳng là mối quan tâm chính, việc áp dụng các quy tắc sau sẽ đưa ra một kết quả tối ưu. Tuy nhiên, đối với sự tích hợp trong các hệ thống hiện tại, người ta phải quan tâm các yêu cầu cấu trúc dữ liệu nhỏ nhất được thiết lập bởi hệ thống EDI trong việc sử dụng hơn nữa là các yêu cầu cú pháp thuần tuý.

6.3.1. Một đoạn EDIFACT bao gồm hơn một phần tử dữ liệu với dữ liệu kinh doanh nghiệp vụ, trên thực tế có một chức năng khái quát hóa. Nếu đoạn đó chỉ bao gồm một phần tử dữ liệu với dữ liệu nghiệp vụ thì không có chức năng khái quát hóa trên mức đoạn. Do đó trong sự chuyển dịch sang lược đồ XSD mức đoạn này có thể không xuất hiện.

6.3.2. Các phần tử của tiêu chuẩn chính mà không được sử dụng trong MIG sẽ được lược bỏ.

6.3.3. Các hạn định hằng số hoặc mã hằng số không được chuyển đổi sang cấu trúc XML (đối với một phần tử dữ liệu xác định thì chỉ một mã được tài liệu hóa trong MIG). Các phần tử dữ liệu tương ứng không được chuyển đổi sang XML.

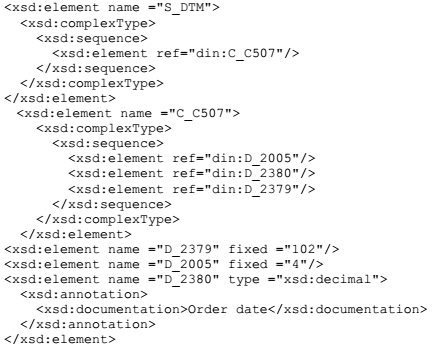

Ví dụ:

...

Quy tắc này tạo ra:

Các mức đoạn và phần tử dữ liệu hỗn hợp không được yêu cầu khi chúng chỉ bao gồm các hạn định hằng số. Do đó chúng được lược bỏ.

6.4. Quy tắc 4: Trạng thái

Trạng thái EDI và trạng thái áp dụng trong MIG sẽ được khái quát hóa trong trạng thái XML. Trạng thái giới hạn hơn được giữ lại.

Trạng thái “bắt buộc” được biểu diễn bằng một hệ số lặp nhỏ nhất là “1”, trạng thái “điều kiện” bằng một hệ số lặp nhỏ nhất là “0”. Trạng thái được đưa ra bằng thuộc tính minOccurs.

Các ví dụ:

Điều kiện:

...

Đoạn

Phần tử dữ liệu hỗn hợp

Phần tử dữ liệu

Bắt buộc:

Nhóm đoạn

...

Đoạn

Phần tử dữ liệu hỗn hợp

Phần tử dữ liệu

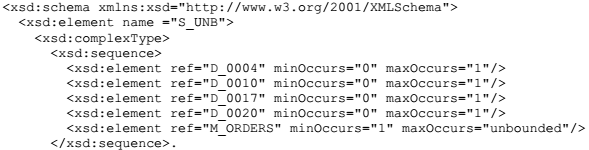

6.5. Quy tắc 5: Số lần xuất hiện lớn nhất

Số lần xuất hiện mà MIG tạo ra lần xuất hiện XML. Giá trị được cung cấp qua thuộc tính XSD maxOccurs.

Ví dụ:

...

Đoạn

Từ phiên bản cú pháp số 4 của EDIFACT (TCVN ISO 9735-1) và việc thực thi các danh mục thích hợp, quy tắc lần xuất hiện có thể áp dụng với phần tử dữ liệu hỗn hợp và phần tử dữ liệu.

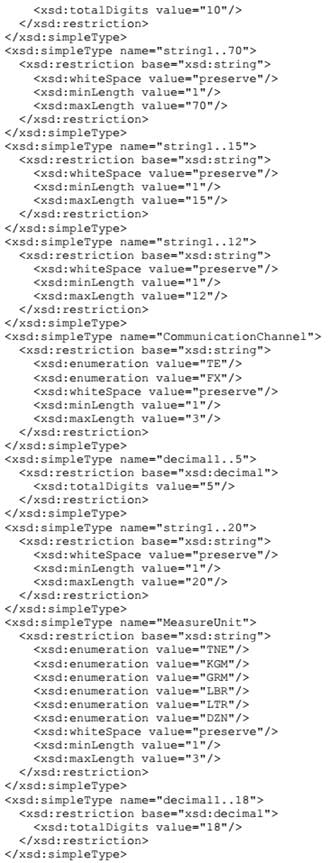

6.6. Quy tắc 6: Các dạng thức của phần tử dữ liệu

6.6.1. Biểu diễn “chữ số” (“an”) và “chữ” (“a”) thành “chuỗi ký tự” (“string”), “số” (“n”) thành “số thập phân” (“decimal”). Đối với độ dài các phần tử dữ liệu số và chữ số được định nghĩa trong MIG, các kiểu dữ liệu đơn giản (simpleType) thích hợp sẽ được tạo ra.

6.6.2. Các dạng thức ngày tháng có thể được chuyển dịch vào các kiểu dữ liệu XML “ngày tháng” (“date”), “thời gian tức thời” (“timeInstant”) và “thời gian” (“time”). Trong trường hợp này, yêu cầu một sự chuyển đổi dạng thức. Sự biểu diễn các dạng thức này trong XML là:

Ngày tháng (date):

...

Thời gian tức thời (timeInstant):

Ví dụ:

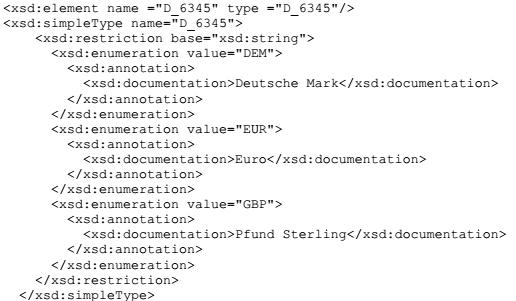

6.7. Quy tắc 7: Danh sách mã và mã do người sử dụng định nghĩa

6.7.1. Các phần tử dữ liệu mã hóa được định nghĩa là kiểu phức (complexType). Nếu đối với một phần tử dữ liệu, chỉ các mã đặc trưng được tài liệu hóa trong MIG thì chỉ các mã này là được phép áp dụng. Do đó, chỉ các mã này được chuyển dịch vào cấu trúc XML.

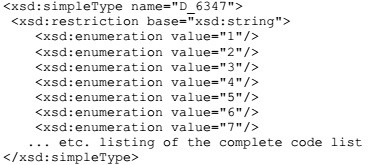

6.7.2. Nếu MIG không cung cấp mã cho một phần tử dữ liệu thì danh sách mã có hiệu lực đầy đủ là được phép. Danh sách mã đầy đủ này sẽ được chuyển đổi sang cấu trúc XML.

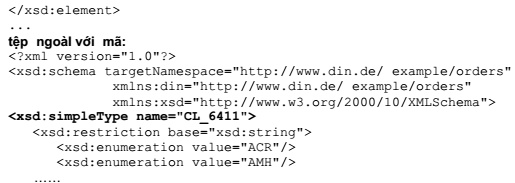

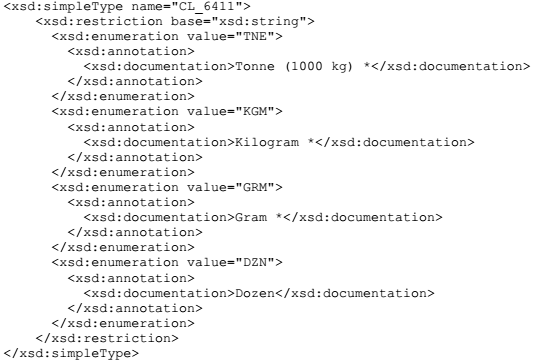

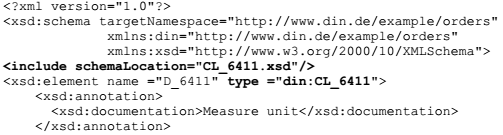

6.7.3. Danh sách mã được sử dụng lặp lại có thể được cung cấp bằng việc sử dụng các tệp ngoài.

...

6.7.5. Theo quy tắc 3 (xem phần 6.3) các mã hằng số hoặc các hạn định hằng số sẽ không được chuyển đổi sang cấu trúc XML (đối với một phần tử dữ liệu cụ thể chỉ một mã được tài liệu hóa trong MIG). Các phần tử dữ liệu tương ứng không cần được cung cấp trong cấu trúc XML. Tuy nhiên, nếu việc sử dụng một phần tử dữ liệu được yêu cầu rõ ràng, nó phải bao gồm trong cấu trúc XML (như là; một phần tử dữ liệu đang sử dụng hiện hành 6345 trong đoạn MOA).

Ví dụ:

(1)

(2)

(3)

...

(5)

6.8. Quy tắc 8: Các tên của đối tượng EDI

6.8.1. Tên được định nghĩa bởi người sử dụng hoặc được tiêu chuẩn hóa của nhóm đoạn, đoạn, phần tử dữ liệu hỗn hợp và phần tử dữ liệu có thể được cung cấp như thuộc tính “chú thích” trong lược đồ. Chỉ một tên EDI được cho phép như một thuộc tính cho một phần tử XML bất kỳ.

6.8.2. Nếu có cả tên định nghĩa bởi người sử dụng và được tiêu chuẩn hóa cho một đối tượng EDI thì chỉ giữ lại tên định nghĩa bởi người sử dụng.

CHÚ THÍCH: Câu cuối cùng đề cập đến tên một đối tượng mà có thể được nhận thấy như tên do người sử dụng định nghĩa, BSU hoặc tương tự trong các MIG. Theo cách này, tệp XML ánh xạ logic và rút gọn có thể dễ dàng sử dụng một bộ phân tích cú pháp.

Ví dụ:

(1)

...

(2)

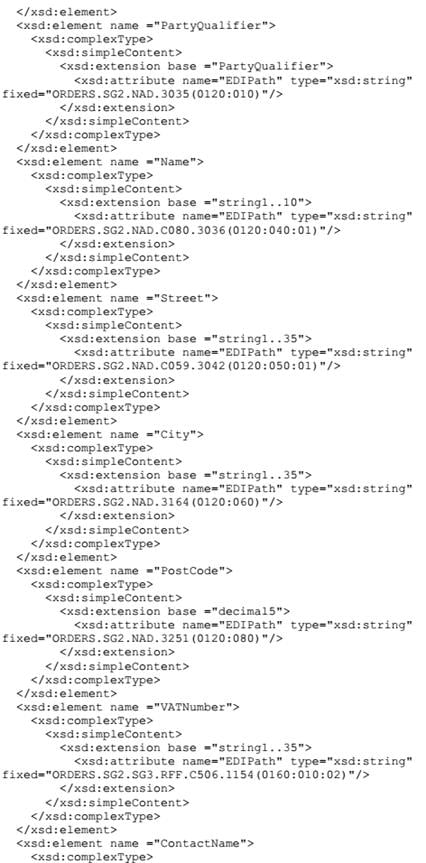

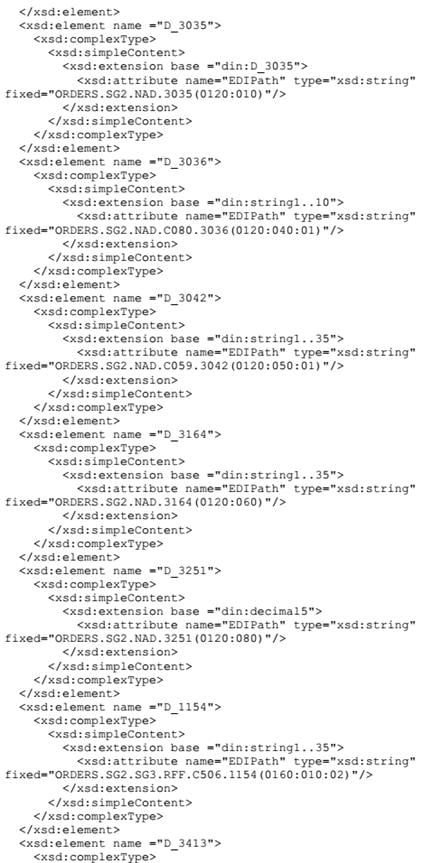

6.9. Quy tắc 9: ánh xạ các chi tiết

6.9.1. Đến mức MIG bao gồm các chi tiết ánh xạ, “điểm neo” có thể được tạo như các thuộc tính. Chúng phải cho phép thực thi dễ dàng một dạng thức trao đổi XML trong các hệ thống EDI phụ.

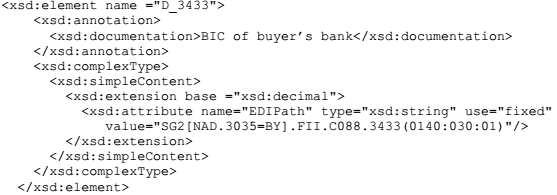

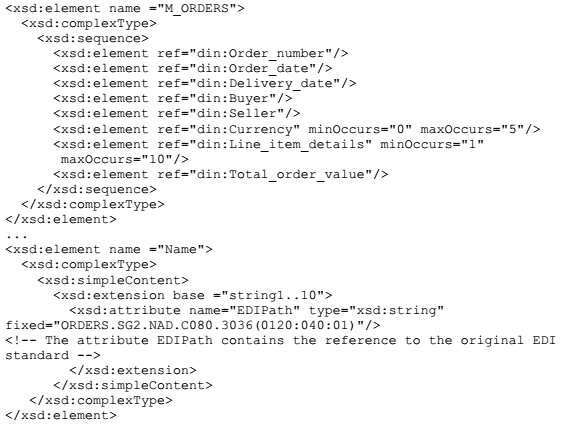

6.9.2. Nguồn EDI[FACT] được cung cấp bằng việc sử dụng thuộc tính “nguồn EDI”. Các ký hiệu này kết hợp chức năng thực thi tư liệu với thông tin cơ sở của một phiên bản phát hành danh mục - ví dụ danh mục EDIFACT.

Áp dụng các quy tắc sau đây:

- đường dẫn được chỉ định dưới dạng “nhóm đoạn, đoạn, phần tử dữ liệu hỗn hợp, phần tử dữ liệu” hoặc “nhóm đoạn, đoạn, phần tử dữ liệu”.

- nhóm đoạn có thể xuất hiện nhiều lần để chỉ các mức của cấu trúc EDI[FACT].

- trong trường hợp đa biến thể ngữ nghĩa việc hạn định nhóm đoạn của các nhóm đoạn thì hạn định của nó và giá trị tương ứng của hạn định đó nên được đặt trong ngoặc vuông.

...

Ví dụ, ký hiệu (0120 : 020 : 02) được đọc như sau: “Số thứ tự của đoạn trong tiêu chuẩn” : “số thứ tự phần tử dữ liệu hỗn hợp hoặc phần tử dữ liệu” : “số thứ tự phần tử dữ liệu thành phần trong phần tử dữ liệu hỗn hợp nếu thích hợp”.

Các ví dụ:

(1)

(2)

6.10. Quy tắc 10: Tập hợp của bộ lưu trữ dữ liệu cùng tên

Nếu có các kịch bản thực thi với các kiểu thông điệp khác nhau và người sử dụng muốn tập hợp bộ lưu trữ dữ liệu cùng tên và mô tả chúng trong kịch bản duy nhất thì áp dụng các quy tắc sau:

...

Các bộ lưu trữ dữ liệu tập hợp bao gồm tất cả phần tử phụ tối thiểu được sử dụng và tài liệu hóa trong hướng dẫn thực thi thông điệp. Thứ tự các phần tử đó phải tuân theo thứ tự được đưa ra trong Tiêu chuẩn - EDI.

6.10.2. Trạng thái

Trong một bộ lưu trữ dữ liệu tập hợp thì trạng thái phần tử phụ phải là tùy chọn nếu phần tử phụ này được sử dụng tùy ý ngay trong bộ lưu trữ dữ liệu theo câu hỏi trong toàn bộ kịch bản của thông điệp.

Ví dụ: ORDERS DTM 2379 trạng thái: R, IFTMIN DTM 2379 trạng thái: O

→ Trạng thái XML: O.

6.10.3. Dạng thức

Dạng thức xác định theo dạng thức được sử dụng rộng rãi nhất được quy định trong các hướng dẫn thực thi thông điệp.

Ví dụ: Dạng thức của ORDERS DTM 2380: n8, dạng thức của IFTMIN DTM 2380: an..35

→ Dạng thức của XML: chuỗi1..35.

...

Đối với mỗi phần tử dữ liệu mã hóa thì một danh sách mã tập hợp phải được tạo ra để bao gồm tất cả mã có thể áp dụng theo hướng dẫn thực thi thông điệp.

Ví dụ: Danh sách mã của ORDERS DTM 2380: 102; 103, danh sách mã của IFTMIN DTM 2380: 103; 203

→ Danh sách mã XML: 102; 103; 203.

Phụ lục A

(tham khảo)

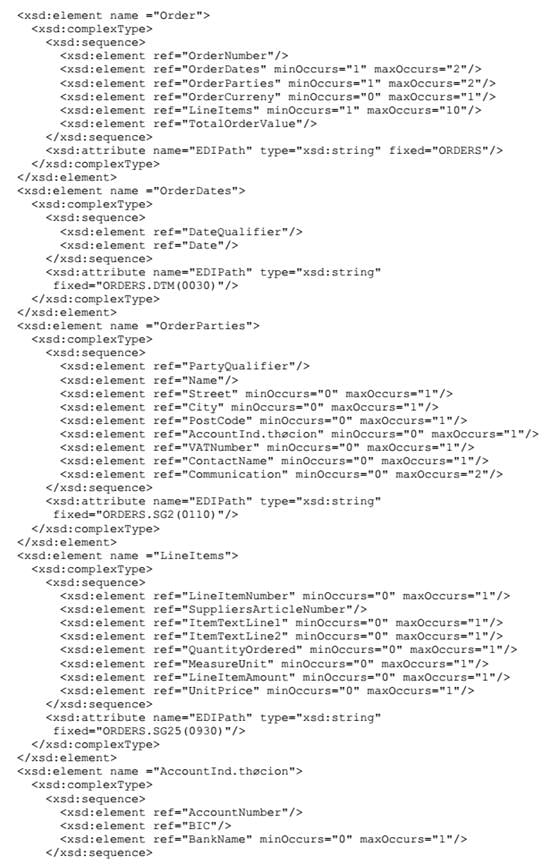

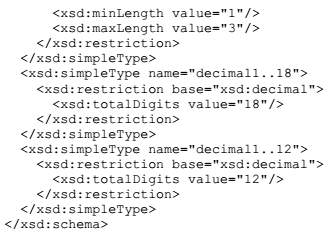

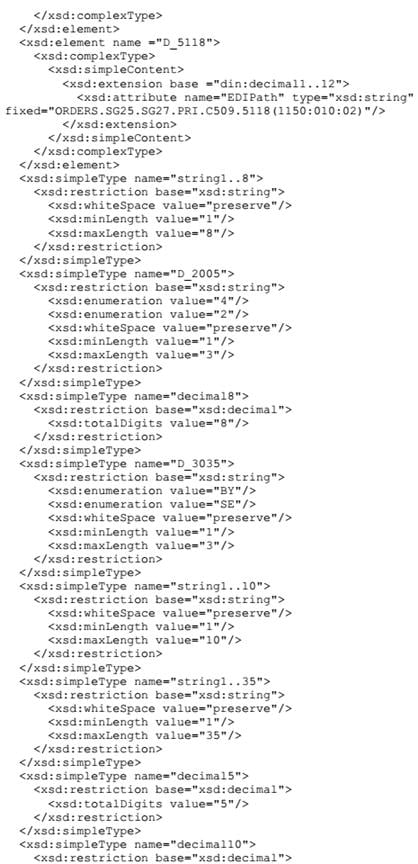

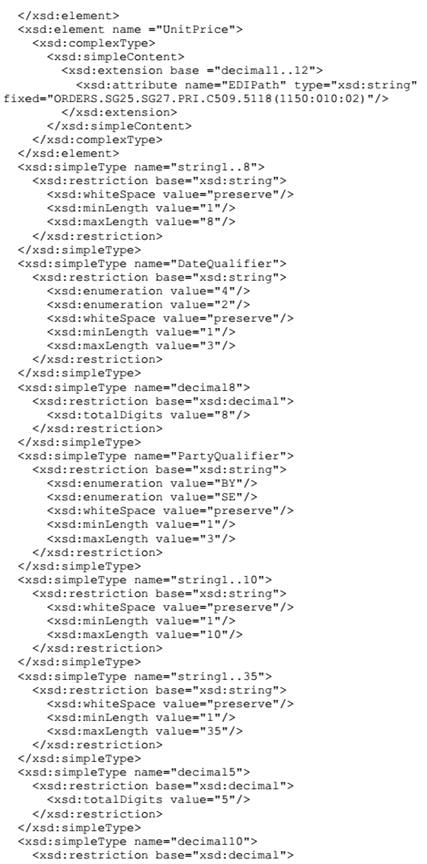

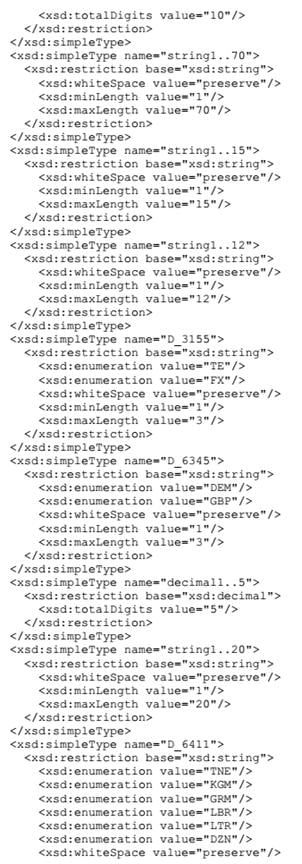

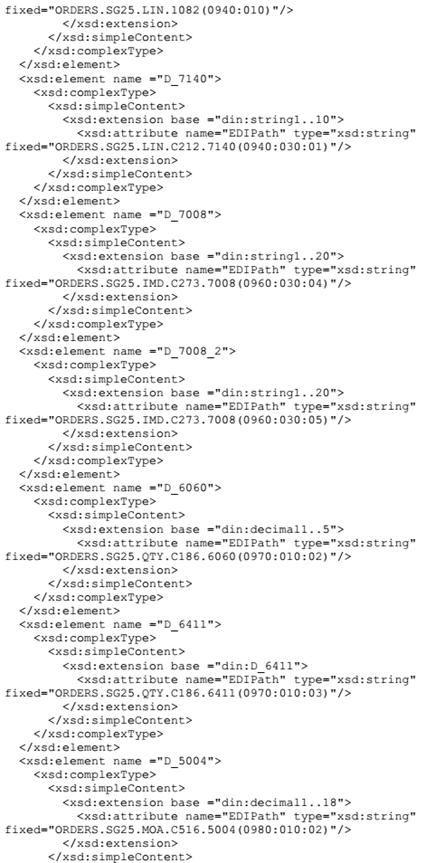

Ví dụ ánh xạ từ EDIFACT tới XML

CHÚ THÍCH: Vì các lý do thực tế, ví dụ được trình bày trong phụ lục này dựa trên cơ sở các thẻ nói theo Tiếng Đức. Tuy nhiên, nó không loại trừ việc sử dụng các ngôn ngữ khác. Trạng thái R nghĩa là “yêu cầu” còn trạng thái O nghĩa là “tùy chọn”. Cả hai trạng thái đều là thông tin trạng thái áp dụng và có nghĩa như M (bắt buộc) và C (điều kiện). Trạng thái N nghĩa là “không sử dụng”.

A.1. Cấu trúc EDIFACT cơ bản cho ánh xạ

...

Cơ sở cấu trúc XML được tạo ra là việc thực thi kiểu thông điệp EDIFACT đơn đặt hàng (đơn đặt hàng mua bán) với các chi tiết như sau.

A.1.2.1. Bảng đoạn

Bảng A.1 - Bảng đoạn đơn đặt hàng (ORDERS) của EDIFACT cơ bản

Số

Thẻ

Trạng thái

Lặp lại

Nội dung

...

UNH

Tiêu đề thông điệp

BGM

...

Kiểu tài liệu và số hiệu

DTM

Ngày tháng đặt hàng

...

Ngày tháng phân phối

SG2

Người mua

...

NAD

Định danh người mua

FII

...

Thông tin tài khoản ngân hàng của người mua

SG3

Số hiệu VAT của người mua

...

Số hiệu VAT

SG5

Thông tin liên hệ người mua

...

CTA

TƯ cách pháp nhân người mua

COM

...

Số điện thoại

COM

Liên lạc thông tin

...

Người bán

NAD

Định danh người bán

...

SG7

Tiền tệ

CUX

...

Tiền tệ theo đơn hàng

SG25

Hạng mục dòng

...

Số hiệu hàng của nhà cung cấp

IMD

Mô tả sơ lược về sản phẩm

...

QTY

Số lượng được đặt hàng

MOA

...

Tổng hạng mục dòng

SG27

Giá của hạng mục

...

Giá của mỗi hạng mục/ đơn vị

UNS

Kiểm soát phần

...

MOA

Tổng giá trị

UNT

...

Đuôi thông điệp

A.1.2.2. Sơ đồ cấu trúc thông điệp

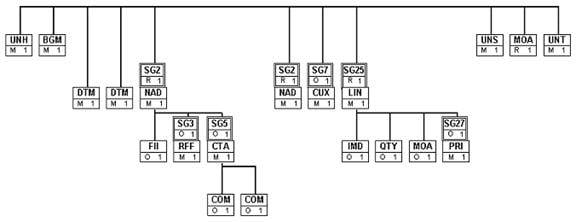

Hình A.1 - Sơ đồ cấu trúc thông điệp (Sơ đồ nhánh) Đơn đặt hàng (ORDERS) của EDIFACT cơ sở

A.1.3. Mô tả đoạn

Đoạn:

UNH

Số hiệu đoạn

Trạng thái

...

Mức

Số lần lặp lại
lớn nhất

Tiêu đề thông điệp

Tên: Tiêu đề thông điệp

Mô tả đoạn:

EDIFACT

...

Thẻ

Tên

T.T Dạng thức

Ví dụ

Sử dụng/ Giải thích

0062

Số hiệu tham chiếu thông điệp

M an..14

...

Số duy nhất của thông điệp được chỉ định bởi người gửi.

S009

ĐỊNH DANH THÔNG ĐIỆP

0065

...

M an..6

+ORDERS

ORDERS = Thông điệp đơn đặt hàng

0052

Số hiệu phiên bản kiểu thông điệp

M an..3

...

0054

Số hiệu phát hành kiểu thông điệp

M an..3

:93A

93A = Phiên bản danh mục EDIFACT 93A

0051

Cơ quan kiểm soát

M an..2

...

:UN'

UN = UN/ECE/TRADE/WP.4, Thông điệp tiêu chuẩn Liên hợp quốc (UNSM)

Giải thích:

Đây là đoạn tiêu đề thông điệp.

Ví dụ:

UNH+1+ORDERS : D : 93A : UN'

Đoạn:

BGM

Số hiệu đoạn

...

Mức

Số lần lặp lại
lớn nhất

Bắt đầu thông điệp

Tên: Số hiệu và kiểu tài liệu

Mô tả đoạn:

...

Trình ứng dụng

Thẻ

Tên

T.T Dạng thức

Ví dụ

Sử dụng/ Giải thích

C002

TÊN THÔNG ĐIỆP/ TÀI LIỆU

...

1001

Tên thông điệp/tài liệu, mã hóa

C an..3

+220

220 = Order

...

Số thông điệp/tàI liệu

C an..35

+1-96'

Dạng thức an..8

Số tài liệu, được chỉ định bởi người gửi

Số thứ tự

Giải thích:

Ví dụ:

...

Đoạn:

DTM

Số hiệu đoạn

Trạng thái

Mức

Số lần lặp lại
lớn nhất

...

Ngày tháng/giờ/quá trình

Tên: Ngày tháng thanh toán

Mô tả đoạn:

EDIFACT

Trình ứng dụng

Thẻ

Tên

T.T Dạng thức

...

Sử dụng/ Giải thích

C507

Ngày tháng/ giờ/ quá trình

2005

Hạn định ngày tháng/giờ/quá trình

...

4 = Ngày tháng/giờ thanh toán

2380

Ngày tháng/giờ/quá trình

C an..35

:19960101

D.thức n8

...

2379

Hạn dạng thức ngày tháng/giờ/quá trình

C an..3

:102'

102 = JJJJMMTT

Giải thích:

Ví dụ:

DTM+4 : 19960101 : 102'

...

DTM

Số hiệu đoạn

Trạng thái

Mức

Số lần lặp lại
lớn nhất

...

Tên: Ngày tháng truyền phát

Mô tả đoạn:

EDIFACT

Trình ứng dụng

Thẻ

Tên

T.T Dạng thức

Ví dụ

...

C507

Ngày tháng/giờ/quá trình

2005

Hạn định ngày tháng/giờ/quá trình

M an..3

...

2 = Ngày tháng/giờ truyền phát, yêu cầu

2380

Ngày tháng/giờ/quá trình

C an..35

:19960110

D.thức n8

Ngày tháng truyền phát

...

Hạn dạng thức ngày tháng/giờ/quá trình

C an..3

:102'

102 = CCYYMMDD

Giải thích:

Đoạn này được sử dụng cho việc truyền ngày tháng truyền phát yêu cầu.

Ví dụ:

DTM+4 : 19960110 : 102'

...

SG2

Trạng thái

Số lần lặp lại
lớn nhất

Người mua

Trường hợp SG2 này, thông tin liên quan người mua được truyền.

Đoạn:

NAD

...

Trạng thái

Mức

Số lần lặp lại
lớn nhất

Tên và địa chỉ

Tên: Định danh người mua

...

EDIFACT

Trình áp dụng

Thẻ

Tên

T.T Dạng thức

Ví dụ

Sử dụng/ Giải thích

3035

...

M an..3

+BY

BY = Người mua

C082

CHI TIẾT ĐỊNH DANH BÊN THAM GIA

...

3039

Định danh id bên tham gia

M an..17

C058

TÊN VÀ ĐỊA CHỈ

...

3124

Dòng tên và địa chỉ

M an..35

C080

...

3036

Tên bên tham gia

M an..35

+BONBON
AG

...

C059

ĐƯỜNG PHỐ

3042

Đường phố và số/P.O. Box

M an..35

...

+SIRUPST RASSE 15

Đường phố của người mua

3164

Tên thành phố

C an..35

+ZUCKER STADT

Thành phố của người mua

3229

...

C an..9

3251

Định danh mã bưu điện

C an..9

+55555'

...

Giải thích:

Ví dụ:

NAD + BY +++ BONBON AG + SIRUPSTRASSE 15 + ZUCKERSTADT ++ 55555'

Nhóm:

SG2

Trạng thái

Số lần lặp lại
lớn nhất

...

Trường hợp SG2 này, thông tin liên quan người mua được truyền.

Đoạn:

FII

Số hiệu đoạn

Trạng thái

Mức

Số lần lặp lại
lớn nhất

...

Thông tin tổ chức tài chính

Tên: Thông tin tài khoản ngân hàng người mua

Mô tả đoạn:

EDIFACT

Trình ứng dụng

Thẻ

Tên

T.T Dạng thức

...

Ví dụ

Sử dụng/ Giải thích

3035

Hạn định bên

M an..3

+BB

BB = Ngân hàng người mua

C078

...

3194

Số người giữ tài khoản

C an..17

+12365478

...

D.thức n10

Số tài khoản người mua

Số tài khoản người mua. Theo luật Đức cấm tài khoản giấu tên.

3192

Tên người giữ tài khoản

C an..35

:BONBON AG

D.thức an..10

...

C088

ĐỊNH DANH CƠ QUAN

3433

Định danh tên cơ quan

C an..11

...

+10090045

D.thức n8

Người mua BIC

1131

Hạn định danh sách mã

C an..3

:25

25 = Định danh ngân hàng

...

Cơ quan chịu trách nhiệm danh sách mã, mã hóa

C an..3

:131

131 = Hội chủ ngân hàng Đức

3434

Số tổ chức chi nhánh

C an..17

...

Đây là phần tử có thể sử dụng cho đặc tả số tổ chức tài chính chi nhánh.

1131

Hạn định danh sách mã

C an..3

3055

Cơ quan chịu trách nhiệm danh sách mã, mã hóa

...

3432

Tên tổ chức

C an..70

:SBANK'

Tên ngân hàng người mua

...

Giải thích:

Đoạn này được sử dụng cho truyền số tài khoản và ngân hàng người mua.

Ví dụ:

FII + BB + 1236547890 : BONBON AG + 10090045 : 25 : 131 : 262 ::: SBANK'

Nhóm:

SG2

Trạng thái

Số lần lặp lại
lớn nhất

...

Người mua

Trường hợp SG2 này, thông tin liên quan người mua được truyền.

Nhóm:

SG3

Trạng thái

Số lần lặp lại
lớn nhất

Số VAT người mua

...

RFF

Số hiệu đoạn

Trạng thái

Mức

Số lần lặp lại
lớn nhất

...

Tên: Số VAT

Mô tả đoạn:

EDIFACT

Trình ứng dụng

Thẻ

Tên

St D.thức

Ví dụ

...

C506

THAM CHIẾU

1153

Hạn định tham chiếu

M an..3

...

+VA

VA = Số đăng ký VAT

1154

Số hiệu tham chiếu

C an..35

DE998887

...

Giải thích:

Ví dụ:

RFF + VA : DE9988877'

Nhóm:

SG2

Trạng thái

Số lần lặp lại
lớn nhất

...

Trường hợp SG2 này, thông tin liên quan người mua được truyền.

Nhóm:

SG5

Trạng thái

Số lần lặp lại
lớn nhất

Thông tin liên hệ người mua

Đoạn:

...

Số hiệu đoạn

Trạng thái

Mức

Số lần lặp lại
lớn nhất

Thông tin liên hệ

...

Mô tả đoạn:

EDIFACT

Trình ứng dụng

Thẻ

Tên

St D.thức

Ví dụ

Sử dụng/ Giải thích

...

Chức năng liên hệ, mã hóa

C an..3

+IC

IC = Thông tin liên hệ

C056

CHI TIẾT CÁ NHÂN HOẶC VĂN PHÒNG

...

3413

Định danh cá nhân hoặc văn phòng

C an..17

+Bart

Simpson'

D.thức an..15

...

Giải thích:

Ví dụ:

CTA + IC + Bart Simpson'

Nhóm:

SG2

Trạng thái

Số lần lặp lại
lớn nhất

...

Trường hợp SG2 này, thông tin liên quan người mua được truyền.

Nhóm:

SG5

Trạng thái

Số lần lặp lại
lớn nhất

Thông tin liên hệ người mua

Đoạn:

...

Số hiệu đoạn

Trạng thái

Mức

Số lần lặp lại
lớn nhất

Liên hệ truyền thông

...

Mô tả đoạn:2

EDIFACT

Trình áp dụng

Thẻ

Tên

St D.thức

Ví dụ

Sử dụng/ Giải thích

...

Liên hệ truyền thông

3148

Số truyền thông

M an..25

...

22347

D.thức an..12

Số điện thoại người mua

3155

Hạn định kênh truyền thông

M an..3

:TE'

TE = Điện thoại

...

Ví dụ:

COM + 05368 - 22347 : TE'

Nhóm:

SG2

Trạng thái

Số lần lặp lại
lớn nhất

Người mua

...

Nhóm:

SG5

Trạng thái

Số lần lặp lại
lớn nhất

Thông tin liên hệ người mua

Đoạn:

COM

...

Trạng thái

Mức

Số lần lặp lại
lớn nhất

Liên hệ truyền thông

Tên: Liên hệ truyền thông

...

EDIFACT

Trình ứng dụng

Thẻ

Tên

St D.thức

Ví dụ

Sử dụng/ Giải thích

C076

...

3148

Số truyền thông

M an..25

+05368-

...

D.thức an..12

Số fax người mua

3155

Hạn định kênh truyền thông

M an..3

:FX'

FX = Fax

Giải thích:

...

COM + 05368 - 22555 : FX'

Nhóm:

SG2

Trạng thái

Số lần lặp lại
lớn nhất

Người mua

Trường hợp SG2 này, thông tin liên quan người mua được truyền.

...

NAD

Số hiệu đoạn

Trạng thái

Mức

Số lần lặp lại
lớn nhất

...

Tên: Định danh người bán

Mô tả đoạn:

EDIFACT

Trình ứng dụng

Thẻ

Tên

St D.thức

Ví dụ

...

3035

Hạn định bên

M an..3

+SE

SE = Người bán

C082

CHI TIẾT ĐỊNH DANH BÊN

...

3039

Định danh id bên

M an..17

C058

...

3124

Dòng tên và địa chỉ

M an..35

...

C080

TÊN BÊN

- 3036

Tên bên

M an..35

...

+KAKAO

GMBH

D.thức an..10

Tên người bán

C059

PHỐ

...

3042

Số và phố/P.O. Box

M an..35

+FRUCHT

STRASSE

Phố người bán

3164

...

C an..35

+SAHNEB ERG

Thành phố người bán

3229

Định danh vùng phụ trong quốc gia

C an..9

...

3251

Định danh mã bưu điện

C an..9

+98765'

D.thức n5

Mã bưu điện người bán

Giải thích:

Ví dụ:

...

Nhóm:

SG7

Trạng thái

Số lần lặp lại
lớn nhất

Tiền tệ

Đoạn:

...

Số hiệu đoạn

Trạng thái

Mức

Số lần lặp lại
lớn nhất

Tiền tệ

...

Mô tả đoạn:

EDIFACT

Trình ứng dụng

Thẻ

Tên

St D.thức

Ví dụ

Sử dụng/ Giải thích

...

CHI TIẾT TIỀN TỆ

6347

Hạn định chi tiết tiền tệ

M an..3

...

2 = Tiền tệ tham chiếu

6345

Tiền tệ, mã hóa

C an..3

:EUR

Tiền tệ thanh toán

6343

Hạn định tiền tệ

...

:9'

9 = Tiền tệ thanh toán

Giải thích:

Ví dụ:

CUX + 2 : EUR : 9'

Nhóm:

SG25

Trạng thái

...

Số lần lặp lại
lớn nhất

Dòng hạng mục

Đoạn:

LIN

Số hiệu đoạn

Trạng thái

...

Mức

Số lần lặp lại
lớn nhất

Dòng hạng mục

Tên: Số mặt hàng của người cung cấp

Mô tả đoạn:

EDIFACT

Trình ứng dụng

...

Tên

St D.thức

Ví dụ

Sử dụng/ Giải thích

1082

Số dòng hạng mục

C n..6

...

D.thức n..5

Số dòng

1229

Yêu cầu hành động/thông báo, mã hóa

C an..3

C212

...

7140

Số hạng mục

C an..35

+2001

...

Số hạng mục

7143

Kiểu số hạng mục, mã hóa

C an..3

:SA'

SA = Số mặt hàng của người cung cấp

Giải thích:

Phần dòng hạng mục một đợt thanh toán bao gồm một hoặc nhiều lần lặp lại của một nhóm đoạn, bắt đầu với một đoạn LIN. Mỗi đoạn LIN nói tới một sản phẩm chính xác.

...

LIN + 1 ++ 2001 : SA'

Nhóm:

SG25

Trạng thái

Số lần lặp lại
lớn nhất

Dòng hạng mục

...

IMD

Số hiệu đoạn

Trạng thái

Mức

Số lần lặp lại
lớn nhất

...

Tên: Mô tả ngắn sản phẩm

Mô tả đoạn:

EDIFACT

Trình ứng dụng

Thẻ

Tên

St D.thức

Ví dụ

...

7077

Kiểu mô tả hạng mục, mã hóa

C an..3

F = Mẫu tự do

7081

Đặc điểm hạng mục, mã hóa

C an..3

...

C273

MÔ TẢ HẠNG MỤC

7009

...

C an..7

1131

Hạn định danh sách mã

C an..3

...

3055

Cơ quan chịu trách nhiệm danh sách mã, mã hóa

C an..3

7008

Mô tả hạng mục

C an..35

...

SCHOKOL ADENMAS SE

D.thức an..20

Mô tả hạng mục, dòng 1, nếu đoạn này được sử dụng, sự mô tả phải được truyền.

Dòng văn bản hạng mục 1

7008

Mô tả hạng mục

C an..35

:BRAUN'

...

Dòng văn bản hạng mục 2

Giải thích: Ví dụ:

IMD + F ++ ::: SCHOKOLADENMASSE : BRAUN'

Nhóm:

SG25

Trạng thái

Số lần lặp lại
lớn nhất

...

Đoạn:

QTY

Số hiệu đoạn

Trạng thái

Mức

Số lần lặp lại
lớn nhất

...

Số lượng

Tên: Số lượng thanh toán

Mô tả đoạn:

EDIFACT

Trình ứng dụng

Thẻ

Tên

St D.thức

...

Ví dụ

Sử dụng / Giải thích

C186

Chi tiết số lượng

6063

...

M an..3

+21

21 = Số lượng thanh toán

6060

Số lượng

M n..15

...

Số lượng thanh toán

6411

Hạn định đơn vị đo lường

C an..3

:TNE'

Đơn vị đo lường

TNE = Tấn (1000 kg) *

KGM = Kilogram *

...

LBR = Pound GB, US (0,45359237 kg)

LTR = Litre (1 dm3) *

DZN = Dozen

Giải thích:

Ví dụ:

QTY + 21 : 2 : TNE'

Nhóm:

SG25

Trạng thái

...

Số lần lặp lại
lớn nhất

Dòng hạng mục

Đoạn:

MOA

Số hiệu đoạn

Trạng thái

...

Mức

Số lần lặp lại
lớn nhất

Tổng tiền

Tên: Tổng dòng hạng mục

Mô tả đoạn:

EDIFACT

Trình ứng dụng

...

Tên

St D.thức

Ví dụ

Sử dụng/ Giải thích

C516

TỔNG TIỀN

...

5025

Hạn định kiểu tổng tiền

M an..3

+203

203 = Tổng dòng hạng mục

5004

Tổng tiền

...

:2800'

Tổng dòng hạng mục

Giải thích:

Đoạn này bao gồm tổng giá trị dòng hạng mục (giá nhân số lượng).

Ví dụ:

MOA + 203 : 2800'

Nhóm:

SG25

...

Số lần lặp lại
lớn nhất

Dòng hạng mục

Trường hợp SG2 này, thông tin liên quan người mua được truyền.

Nhóm:

SG27

Trạng thái

...

Giá hạng mục

Đoạn:

PRI

Số hiệu đoạn

Trạng thái

...

Số lần lặp lại
lớn nhất

Chi tiết giá

Tên: Giá mỗi hạng mục / đơn vị

Mô tả đoạn:

EDIFACT

Trình ứng dụng

Thẻ

...

St D.thức

Ví dụ

Sử dụng/ Giải thích

C509

THÔNG TIN GIÁ

...

5125

Hạn định giá

M an..3

+AAB

AAB = Tổng tính

5118

Giá

C n..15

...

:1400

D.thức n..12

Giá đơn vị

5375

Kiểu giá, mã hóa

C an..3

...

Hạn định kiểu giá

C an..3

:CAT

CAT = Tuyển tập giá

5284

Giá đơn vị cơ bản

C n..9

...

6411

Hạn định đơn vị đo lường

C an..3

:TNE'

PCE = Vật mẫu

KGM = Kilogram

LTR = Litre (1 dm3)

...

Giải thích:

Ví dụ:

PRI + AAB : 1400 :: CAT :: TNE'

Đoạn:

UNS

Số hiệu đoạn

Trạng thái

...

Số lần lặp lại
lớn nhất

Điều khiển vùng

Tên: Điều khiển vùng

Mô tả đoạn:

EDIFACT

Trình ứng dụng

Thẻ

...

St D.thức

Ví dụ

Sử dụng/ Giải thích

0081

Định danh vùng

M a1

+S'

...

Giải thích:

Ví dụ:

UNS + S'

Đoạn:

MOA

Số hiệu đoạn

Trạng thái

...

Số lần lặp lại
lớn nhất

Tổng tiền

Tên: Tổng giá trị

Mô tả đoạn:

EDIFACT

Trình ứng dụng

Thẻ

...

St D.thức

Ví dụ

Sử dụng/ Giải thích

C516

TỔNG TIỀN

...

5025

Hạn định kiểu tổng tiền

M an..3

+86

86 = Thông điệp tổng giá trị tiền

5004

Tổng tiền

C n..18

...

:2800'

D.thức n..12

Giá trị thanh toán tổng

Giải thích:

Ví dụ:

MOA + 86 : 2800'

Đoạn:

UNT

Số hiệu đoạn

...

Mức

Số lần lặp lại
lớn nhất

Đuôi thông điệp

Tên: Đuôi thông điệp

Mô tả đoạn:

...

Trình ứng dụng

Thẻ

Tên

St D.thức

Ví dụ

Sử dụng/ Giải thích

0074

Số đoạn trong một thông điệp

...

+20

0062

Số tham chiếu thông điệp

M an..14

+1'

Số duy nhất của thông điệp được chỉ định bởi người gửi: phải bằng giá trị của DE 0062 trong UNH.

...

Ví dụ:

UNT + 20 + 1'

A.2. Cấu trúc XML tạo ra

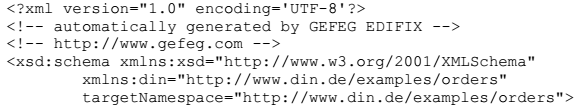

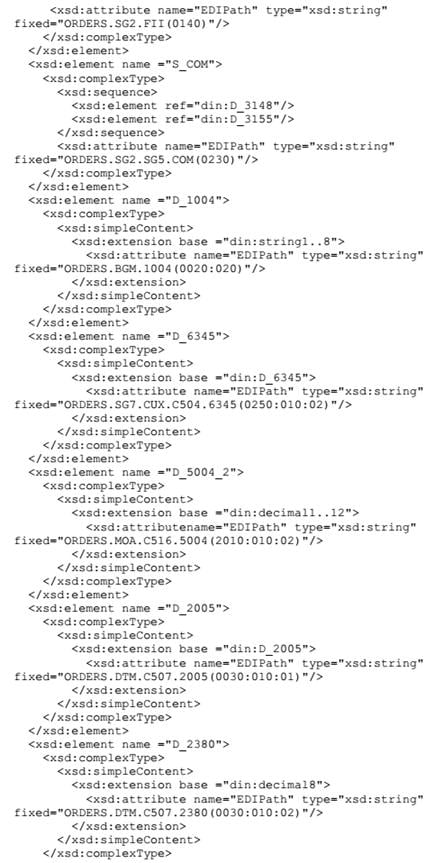

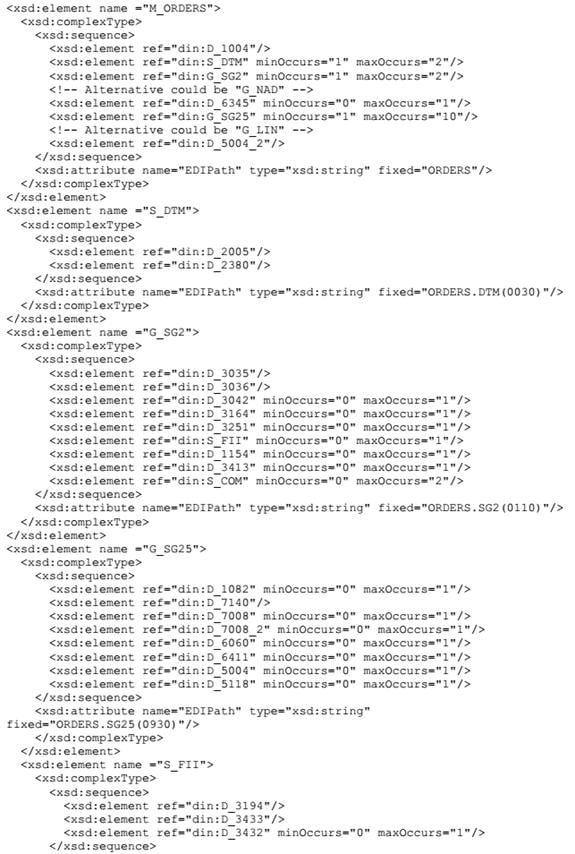

A.2.1. Lược đồ XML với thẻ EDI và tên miền

CHÚ THÍCH: Tên miền ‘din’ trong ví dụ phần này chỉ có mục đích minh hoạ và cũng có thể sử dụng tên miền phù hợp bất kỳ khác.

...

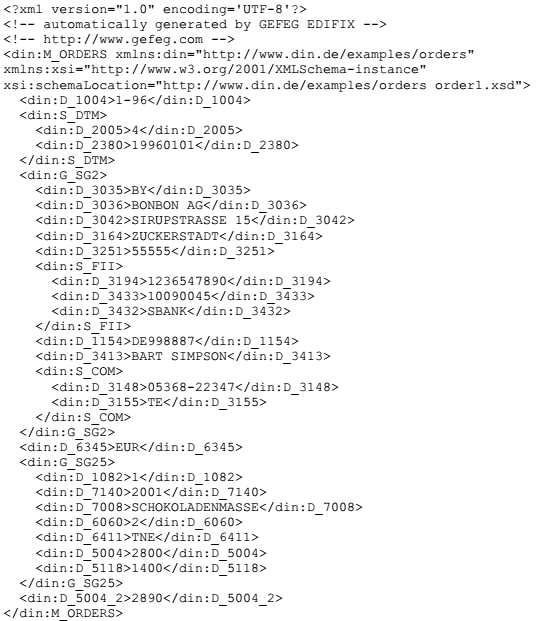

Ví dụ thông điệp XML cho lược đồ trên:

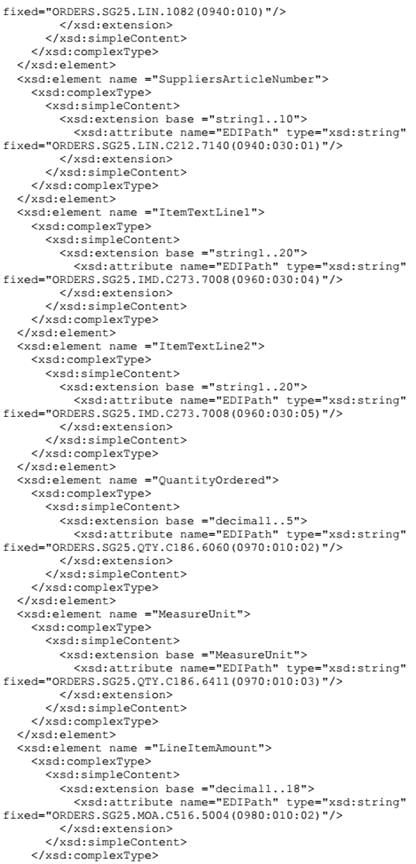

A.2.2 Lược đồ XML khác với thẻ “nói”

...

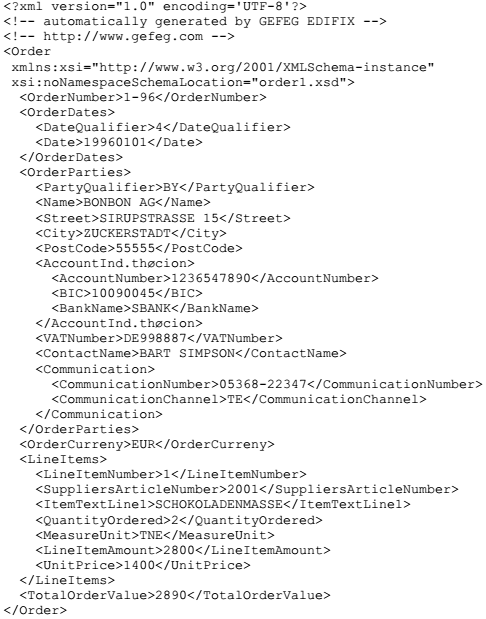

Ví dụ thông điệp XML cho lược đồ trên:

...

ISO 8879, Ind.thứcion processing - Text and office systems - Standard Generalized Markup Language

(SGML). (Xử lý thông tin - Hệ thống văn phòng và văn bản - Ngôn ngữ đánh dấu khái quát hóa tiêu chuẩn (SGML)).

TCVN ISO/TS 16668, Basic Semantics Register (BSR). (Bộ đăng ký ngữ nghĩa cơ sở (BSR)).

XML Schema - Part 1 : Structures, http://www.w3.org/TR/2001/REC-xmlschema-1-20010502. (Lược đồ XML - Phần 1 : Cấu trúc, http://www.w3.org/TR/2001/REC-xmlschema-1-20010502).

XML Schema - Part 2 : Datatypes, http://www.w3.org/TR/2001/REC-xmlschema-2-20010502. (Lược đồ XML - Phần 2 : Kiểu dữ liệu, http://www.w3.org/TR/2001/REC-xmlschema-2-20010502).

MỤC LỤC

Lời nói đầu

Lời giới thiệu

...

2. Tài liệu viện dẫn

3. Thuật ngữ, ký hiệu và chữ viết tắt

3.1. BSR

3.2. BSU

3.3. DTD

3.4. EDI

3.5. EDIFACT

3.6. ELEMENT (phần tử)

3.7. HTML

...

3.9. NAME (tên)

3.10. SGML

3.11. Tag

3.12. Template

3.13. XLL

3.14. XML

3.15. XSD

3.16. XSL

3.17. W3C

...

4.1. Mức: MIG

4.2. Mức: Kiểu thông điệp

4.3. Mức: Đoạn và phần tử dữ liệu hỗn hợp

5. Các yêu cầu của các quy tắc tạo lược đồ

6. Quy tắc tạo lược đồ XML từ các MIG EDI

6.1. Quy tắc 1: (đặt tên thẻ)

6.1.1. Biến thể 1

6.1.2. Biến thể 2

6.2. Quy tắc 2: Cấu trúc

...

6.2.2.

6.2.3.

6.3.4.

6.3. Quy tắc 3: Cấu trúc tối ưu

6.3.1.

6.3.2.

6.3.3.

6.4. Quy tắc 4: Trạng thái

6.5. Quy tắc 5: Số lần xuất hiện lớn nhất

...

6.6.1.

6.6.2.

6.7. Quy tắc 7: Danh sách mã và mã do người sử dụng định nghĩa

6.7.1.

6.7.2.

6.7.3.

6.7.4.

6.7.5.

6.8. Quy tắc 8: Tên của đối tượng EDI

...

6.10. Quy tắc 10: Tập của bộ lưu trữ dữ liệu cùng tên

6.10.1. Cấu trúc

6.10.2. Trạng thái

6.10.3. Dạng thức

6.10.4. Danh sách mã

Phụ lục A

A.1. Cấu trúc EDIFACT cơ bản cho ánh xạ

A.1.1. Khái quát

A.1.3. Mô tả đoạn

...

A.2.1. Lược đồ XML với thẻ EDI và tên miền

A.2.2. Lược đồ XML khác với thẻ “nói”

Thư Viện Nhà Đất

42m2 NHÃ€ Má»šI, KINH DOANH, Ã” TÃ” Äá»– Cá»¬A- 4 NGá»¦, 6 tá»· - Táº¶NG 90% Ná»˜I THáº¤T

6.2 tá»·, DT 42,

TCVNISO/TS20625:2005, Tiêu chuẩn Việt Nam TCVNISO/TS20625:2005

3.800

Góp Ý Cho Văn bản Pháp Luật
Họ & Tên:
Email:
Điện thoại:
Nội dung:

Góp Ý Cho THƯ VIỆN PHÁP LUẬT
Họ & Tên:
Email:
Điện thoại:
Nội dung:

Tiêu chuẩn quốc gia TCVN ISO/TS 20625:2005 Trao đổi dữ liệu điện tử trong hành chính - tập lược đồ XML EDI

42m2 NHÃ€ Má»šI, KINH DOANH, Ã” TÃ” Äá»– Cá»¬A- 4 NGá»¦, 6 tá»· - Táº¶NG 90% Ná»˜I THáº¤T

42m2 NHÃ€ Má»šI, KINH DOANH, Ã” TÃ” Äá»– Cá»¬A- 4 NGá»¦, 6 tá»· - Táº¶NG 90% Ná»˜I THáº¤T
