Tiêu chuẩn quốc gia TCVN 5317:2016 về Giàn di động trên biển - Vật liệu

Số hiệu: TCVN5317:2016 Loại văn bản: Tiêu chuẩn Việt Nam
Nơi ban hành: *** Người ký: ***
Ngày ban hành: Năm 2016 Ngày hiệu lực:
Tình trạng: Đã biết

TCVN 5309 : 2016

Giàn di động trên biển - Phân cấp

TCVN 5310 : 2016

Giàn di động trên biển - Thân giàn

TCVN 5311 : 2016

Giàn di động trên bin - Trang thiết bị

TCVN 5312 : 2016

Giàn di động trên biển - n định

TCVN 5313 : 2016

Giàn di động trên biển - Phân khoang

TCVN 5314 : 2016

Giàn di động trên biển - Phòng và chữa cháy

TCVN 5315 : 2016

Giàn di động trên biển - Hệ thống máy

TCVN 5316 : 2016

Giàn di động trên biển - Trang bị điện

TCVN 5317 : 2016

Giàn di động trên biển - Vật liệu

TCVN 5318 : 2016

Giàn di động trên bin - Hàn

TCVN 5319 : 2016

Giàn di động trên biển - Trang bị an toàn



GIÀN DI ĐỘNG TRÊN BIỂN - VẬT LIỆU

Mobile offshore units - Materials

1. Phạm vi áp dụng

1.1. Tiêu chuẩn này áp dụng cho vật liệu dùng để chế tạo kết cấu, trang thiết bị cũng như các bộ phận có liên quan của các giàn di động trên biển (viết tắt là giàn) trên bin tự hành và không tự hành theo định nghĩa ở 3.1. TCVN 5309:2016.

1.2. Vật liệu và trang thiết bị của giàn tuân thủ các yêu cầu tương ứng được trình bày trong TCVN 6259 : 2003 Phần 7 A cùng các yêu cầu được nêu trong tiêu chuẩn này.

1.3. Vật liệu có đặc tính khác so với các quy định của tiêu chuẩn này có th được phép sử dụng, nếu được chp thuận. Trong trường hợp này, các số liệu chi tiết về quy trình chế tạo, thành phần hóa học, tính chất cơ học, v.v..., của vật liệu phải được trình để xem xét.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

TCVN 5310 :2016, Giàn di động trên biển - Thân.

TCVN 5311 :2016, Giàn di động trên biển - Trang thiết bị.

TCVN 5312 :2016, Giàn di động trên biển - n định.

TCVN 5313 : 2016, Giàn di động trên biển - Phân khoang.

TCVN 5314 :2016, Giàn di động trên bin - Phòng và chữa cháy.

TCVN 5315 : 2016, Giàn di động trên biển - Hệ thống máy.

TCVN 5316 :2016, Giàn di động trên biển - Trang b điện.

TCVN 5318 :2016, Giàn di động trên biển - Hàn.

TCVN 5319 :2016, Giàn di động trên biển - Trang bị an toàn.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

TCVN 6809 : 2001, Quy phạm phân cấp và chế tạo phao neo.

Với lưu ý rng TCVN 6259 : 2003 đã được sử dụng để biên soạn TCVN 6259 : 2003, Quy phạm phân cấp và đóng tàu bin v thép với nội dung được bổ sung sửa đi thường xuyên, khi sử dụng các viện dẫn tới TCVN 6259 : 2003 cn cập nhật các nội dung tương ứng trong TCVN 6259 : 2003.

3. Thuật ngữ và định nghĩa

3.1. Trong tiêu chuẩn này sử dụng các thuật ngữ, định nghĩa nêu trong 3. TCVN 5309 : 2016 và Phần 2A, 2B -TCVN 6259 : 2003 và các thuật ngữ, định nghĩa nêu tại 3.2.

3.2. Ngoài ra, trong tiêu chuẩn này sử dụng các định nghĩa và giải thích sau:

3.2.1. Sự gây lớp là sự phá hủy các chi tiết của kết cấu hàn được chế tạo từ thép cán tấm hoặc ống do ứng suất hàn quá lớn, hoặc do ti trọng bên ngoài quá lớn tác dụng vuông góc với bề mặt tấm, hoặc do c hai.

3.2.2. Thép chữ Z là loại thép có độ dẻo đảm bảo theo chiều dầy tấm dùng để chế tạo các kết cấu hàn chịu được ứng suất lớn tác dụng vuông góc với bề mặt tm.

4. Quy định chung

4.1. Quy trình chế tạo và phê duyệt vật liệu.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

4.1.1.1. Nếu không có quy định nào khác, vật liệu quy định trong Tiêu chuẩn này phải được chế tạo tại các nhà máy được chp thuận và có quy trình chế tạo vật liệu đã được phê duyệt. Vật liệu thép quy định trong Tiêu chuẩn này phải được luyện trong lò thổi ôxy, lò điện hoặc theo những quy trình đặc biệt được duyệt.

4.1.1.2. Những vật liệu sơ chế như vật liệu dạng thi, tấm hoặc phôi cấp cho các nhà máy sn xuất khác, phải tuân theo quy định ở 4.1.1.1 trên một cách thích hợp.

4.1.1.3. Các vật liệu khác với quy định trong tiêu chuẩn này phải phù hợp với các yêu cầu như quy định 4.1.1.1 trên, nếu xét thy cần thiết.

4.1.2. Duyệt quy trình chế tạo

4.1.2.1. Việc phê duyệt quy trình chế tạo quy định trong 4.1.1 phải phù hợp với các quy trình của đơn vị giám sát.

4.1.2.2. Các chương trình cán đã lập trình phải được xem xét, nếu vật liệu được cán có kiểm soát (CR) và cán có kiểm soát cơ nhiệt (TM) có hoặc không thực hiện việc tăng tốc độ làm nguội (AcC).

4.2. Kiểm soát quá trình chế tạo vật liệu

4.2.1. Thực hiện việc kim soát quá trình chế tạo

4.2.1.1. Nhà chế tạo phải có trách nhiệm để đảm bảo rằng quy trình chế tạo là có hiệu lực và việc kiểm soát quá trình sản xuất được tuân thủ một cách nghiêm ngặt. Nhà chế tạo phải tuyệt đối tuân thủ các yêu cầu sau :

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(b) Nếu cán có kiểm soát (CR) và cán có kiểm soát cơ nhiệt (TM) có hoặc không thực hiện việc tăng tốc độ làm nguội (AcC), nhà chế tạo phải kim soát thích ứng các chương trình cán đã được lập trình phù hợp với điều kiện phê duyệt và phải xem xét hiệu lực của việc kiểm soát thông qua việc điều tra các báo cáo của quá trình cán thực tế.

4.2.1.2. Nhà chế tạo phải đưa ra các tiêu chuẩn đánh giá phù hợp để nhận biết các vật liệu dạng thỏi, tấm, vật đúc, vật rèn và các chi tiết hoàn thiện, v.v..., mà các vật liệu đó có thể phải được xác định trong các quá trình cụ th như nóng chảy, cán, rèn, nhiệt luyện, v.v.... tại tt cả các công đoạn trong quá trình chế tạo.

4.2.2. Thm tra việc kiểm soát

4.2.2.1. Nếu đơn vị giám sát xét thấy cần thiết hoặc quy định trong 4.3.1.1.1 được báo cáo, việc thẩm tra phải được thực hiện để chứng tỏ rằng quy trình đã phê duyệt được tuân thủ một cách chặt chẽ và việc kim soát quá trình chế tạo là có hiệu quả. Trong trường hợp này nhà chế tạo phải cung cp cho đơn vị giám sát tất cả các phương tiện cần thiết và tạo mọi điều kiện đ đơn vị giám sát có th đến được tất c các nơi sản xuất của nhà máy.

4.2.2.2. Nếu đơn vị giám sát phát hiện thy có sự sai lệch của việc kiểm soát trong quá trình thẩm tra như quy định ở 4.2.2.1 trên, đơn vị giám sát có th yêu cầu nhà chế tạo cung cp một bản báo cáo điều tra về nguyên nhân chính của sự sai lệch và yêu cầu gia tăng tần số thực hiện việc thử và kim tra.

4.3. Thử và kim tra

4.3.1. Tiến hành thử và kiểm tra

4.3.1.1. Nếu không có quy định nào khác, vt liệu phải được thử và kiểm tra dưới sự chứng kiến của đơn vị giám sát tại nhà máy trước khi chuyn hàng đi. Việc thử và kiểm tra phải phù hợp với các yêu cầu quy định ở tiêu chuẩn này.

4.3.1.2. Nhà chế tạo phải trình các tài liệu sau cho đơn vị giám sát trước khi thử và kiểm tra vt liệu:

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(b) Chứng chỉ vật liệu, mà trong chứng chỉ đưa ra tên của nhà chế tạo cung cấp vật liệu sơ chế, m nấu, đúc và các quá trình chế tạo khác, s mẻ đúc và thành phần hóa học (phân tích mỗi gàu đúc) (ch trong trường hợp khi các vật liệu sơ chế dạng thi, tm hoặc phôi không được chế tạo tại Nhà máy mà nó được cán, kéo hoặc rèn).

4.3.1.3. Thành phần hóa học phải được phân tích tại phòng thí nghiệm có trang thiết bị và có cán bộ chuyên môn thích hợp. Máy sử dụng cho việc thử cơ tính của vật liệu phải có chứng ch còn hiệu lực, do đơn vị giám sát hoặc các tổ chức khác được đơn vị giám sát công nhn cp hoặc phù hợp với các tiêu chuẩn khác nếu thỏa mãn yêu cầu của đơn vị giám sát.

4.3.1.4. Có thể miễn các cuộc thử đối với vật liệu có Chứng chỉ phù hợp.

4.3.1.5. Người giám sát có thể không tham gia ở những công đoạn nhất định để kiểm tra và thử vật liệu nếu xét thấy cht lượng vật liệu và hệ thống kim tra cht lượng của nhà chế tạo tha mãn yêu cầu của đơn vị giám sát.

4.3.2. Tiêu chuẩn thử và kiểm tra

4.3.2.1. Các vật liệu phải phù hợp với yêu cầu của Tiêu chuẩn này.

4.3.2.2. Thành phần hóa học của vật liệu được phân tích trên các mẫu lấy từ mỗi mẻ luyện. Đơn vị giám sát có th yêu cầu kiểm tra lại kết qu phân tích, nếu cần thiết.

4.3.2.3. Các vật liệu khác với quy định của Phần này phải được thử và kiểm tra theo yêu cầu kỹ thuật hoặc tiêu chuẩn đã được duyệt.

4.3.2.4. Tùy theo điều kiện làm việc dự kiến của vật liệu, đơn vị giám sát có thể yêu cầu thử ở các điều kiện khác nhau hoặc các kiểu thử khác nhau.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

4.3.3.1. Tt c vật liệu phải không có các khuyết tật có hại. Không được sửa chữa khuyết tt trừ khi mức độ và phương pháp sửa chữa (kể c quy trình hàn và quy trình x lý nhiệt) đã được duyệt.

4.3.3.2. Trong quá trình sử dụng, bt kỳ vật liệu nào có trạng thái kỹ thuật không thỏa mãn và nếu thấy cần thiết thì phải được loại bỏ, cho dù vật liệu đó đã được cấp Giy chứng nhận thử và kim tra.

4.3.4. Thử bổ sung trước khi loại bỏ

4.3.4.1. Trong bất kỳ cuộc thử tính chất cơ học nào, trừ thử độ dai va đập, nếu một phn kết qu thử không đạt yêu cầu, nhưng những phần khác đều tha mãn, thì hai mẫu thử b sung có th được cắt ra từ cùng vật liệu đã lấy mẫu thử để thử lại. Trong trường hợp thử lại như vậy, tất c các mẫu thử phải thỏa mãn yêu cu Tiêu chuẩn.

4.3.4.2. Nếu kết quả thử độ dai va đập không đạt yêu cầu, thì phải tiến hành thử bổ sung theo quy định.

4.3.4.3. Nếu vật liệu đã được nhiệt luyện không đạt yêu cầu thì cho phép thử lại sau khi đã nhiệt luyện lại. Nếu toàn bộ các cuộc thử lại đều không thỏa mãn yêu cu thì vật liệu đó được coi là không tha mãn.

4.3.4.4. Khi thử kéo, nếu độ giãn dài của một mu bất kỳ nh hơn quy định và có xuất hiện bất kỳ vết nứt nào nm ngoài phạm vi 1/4 chiều dài đo, tính từ trung điểm chiều dài đó, thì mẫu thử được coi là không đạt, và cho phép tiến hành thử bổ sung bng một mu khác lấy từ cùng vật liệu đã cắt ly mẫu thử.

4.4. Đóng dấu mác thép và giấy chng nhận thử

4.4.1. Đóng dấu mác thép

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(a) Tên hoặc mác của Nhà máy chế tạo;

(b) Số hoặc ký hiệu của sản phẩm;

(c) Tên, số hiệu của đơn đặt hàng hoặc ký hiệu của người mua (nếu người mua yêu cầu).

4.4.1.2. Nếu không th đóng được du chìm vào vật liệu thì có thể đóng nhãn, đóng dấu niêm phong hoặc bng phương pháp thích hợp khác.

4.4.1.3. Nếu vật liệu có kích thước quá nhỏ không thể đóng dấu chìm, đóng nhãn hoặc đóng dấu niêm phong như quy định ở 4.4.1.1 và 4.4.1.2 trên thì có thể được đóng gộp vào một miếng nhãn hiệu.

4.4.2. Giấy chng nhận thử vật liệu

4.4.2.1. Nếu các vật liệu thép cán đã đạt được yêu cầu về thử theo quy định thì nhà chế tạo trình Giy chứng nhận thử vật liệu cho đơn vị giám sát ký. Tuy nhiên có thể sử dụng phương pháp khác thay cho chữ ký của người giám sát nếu đơn vị giám sát thấy phù hợp.

4.4.2.2. Giy chng nhận thử vật liệu quy định ở 4.4.2.1 trên, ngoài kích thước, khối lượng, v.v... của thép, ít nhất phải có ghi các mục t (a) đến (i) sau đây :

(a) Số hiệu đơn đặt hàng và tên tàu dùng vật liệu đó, nếu có;

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(c) Nhãn hiệu nhà máy chế tạo;

(d) Ký hiệu cấp của vật liệu;

(e) Thành phần hóa học (phân tích thép nấu chảy hoặc kim loại lng trên cơ s thành phần được quy định theo yêu cu và bổ sung khi cần thiết);

(f) Thành phần các bon tương đương (Ceq) hoặc độ cảm nhận cracking nguội (cold cracking susceptibility) (Pcm) được xác định theo công thức sau (chỉ áp dụng cho những trường hợp quy định trong Tiêu chuẩn này):

 (1)

 (2)

(g) Kết quả thử tính chất cơ học;

(h) Phương pháp nhiệt luyện;

(i) Phải ghi rõ quy trình khử ôxy (đối với thép sôi).

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

4.4.2.4. Những quy định từ 4.4.2.1 đến 4.4.2.3 phải được áp dụng cho các loại vật liệu đưa ra trong tiêu chuẩn này, trừ vật liệu thép cán.

4.4.2.5. Nếu các vật liệu sơ chế như phôi thi, phôi tấm hoặc phôi không được chế tạo tại nhà máy cán hoặc rèn thì Giy chứng nhận thử vật liệu của nhà máy sn xuất phi trình cho đơn vị giám sát trong đó ghi rõ quy trình chế tạo, tên của Nhà chế tạo, s hiệu m đúc, mẻ phân tích. Trong trường hợp này, quy trình chế tạo vật liệu sơ chế như phôi thi, phôi tm hoặc phôi phải phù hợp với yêu cầu của đơn vị giám sát.

5. Thép cán

5.1. Quy định chung

5.1.1. Các loại thép cán sử dụng trong chế tạo dàn phi tuân thủ các yêu cầu cho trong Chương 3, Phn 7A, TCVN 6259 : 2003 cùng các yêu cầu bổ sung dưới đây.

5.1.2. Các loại thép cán sử dụng trong chế tạo giàn được cho trong Bng 1.

5.1.3. Thép dùng cho các kết cu đặc biệt phải được cho phép, phải được chế tạo ở những xí nghiệp được chấp nhận và chịu sự giám sát của đơn vị giám sát.

5.1.4. Thép dùng để chế tạo các kết cấu chính và đặc biệt phải là thép lắng vá thép nh hạt.

5.1.5. Thép tấm dùng cho các kết cấu đặc biệt phải được kiểm tra siêu âm, thỏa mãn yêu cầu của đơn vị giám sát.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Loại thép

Ký hiệu trong Phần 7A- TCVN 6259 : 2003

Ký hiệu trong tiêu chuẩn này

Thép thường

A

A



B

B

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

D

D



E

E

Thép cường độ cao

A32, A36, A40

AH



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

DH



E32, E36, E40

EH



F32, F36, F40

FH

Thép cán tôi cường độ cao và ram

A43, A47, A51

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

A56, A63, A70

AQ2



D43, D47, D51

DQ1



D56, D63, D70

DQ2



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

EQ1



E56, E63, E70

EQ2



F43, F47, F51

FQ1



F56, F63, F70

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Hệ số vật liệu (K) tương ứng với cường độ chịu kéo được cho trong bảng:

Bảng 2 - Hệ số vật liệu

Loại thép

Ký hiệu vật liệu

Hệ số (K)

Thép thường

A, B, D, E

1,0

Thép cường độ cao

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0,78

A36, D36, E36, F36

0,72

A40, D40, E40, F40

0,68

Thép cán tôi cường độ cao và ram

A43, D43, E43, F43

*

A47, D47, E47, F47

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

A51, D51, E51, F51

*

A56, D56, E56, F56

*

A63, D63, E63, F63

*

A70, D70, E70, F70

*

GHI CHÚ: * Thỏa mãn yêu cu của đơn vị giám sát.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thép dùng để chế tạo các phần tử kết cấu thân giàn được cho trong các đồ thị dưới đây. Tuy nhiên, nếu nhiệt độ thiết kế của vật liệu nhỏ hơn -50oC và độ dày tm lớn hơn 70 mm thì việc sử dụng phải thỏa mãn yêu cầu của đơn vị giám sát.

Hình 1 : Phạm vi áp dụng của thép thường

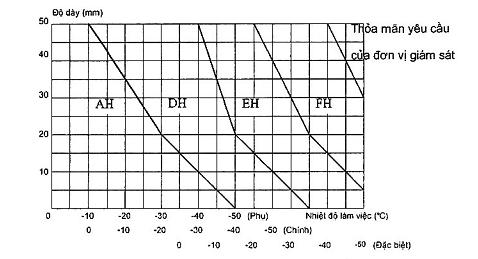

Hình 2 : Phạm vi áp dụng của thép cường độ cao

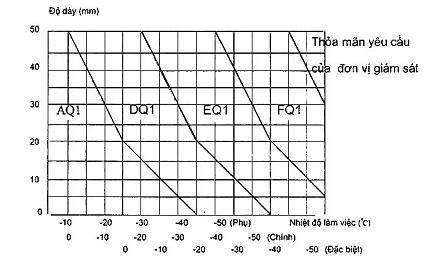

Hình 3 : Phạm vi áp dụng của thép cán tôi cường độ cao (AQ1, DQ1, EQ1 và FQ1)

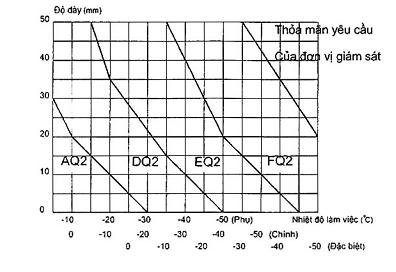

Hình 4 : Phạm vi áp dụng của thép cán tôi cường độ cao (AQ2, DQ2, EQ2 và FQ2)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

6.1. Quy định chung

6.1.1. Thép đúc dùng cho dàn phải thỏa mãn các quy định trong tiêu chuẩn này cũng như các yêu cầu của Chương 5, Phần 7A -Vật liệu, TCVN 6259 : 2003.

6.1.2. Thép đúc dùng để chế tạo các kết cấu hàn của giàn cũng như các chi tiết máy và trang thiết bị làm việc ở nhiệt độ m phải có độ dai va đập đảm bảo. Trị số độ dai va đập và nhiệt độ thử được quy định trong hồ sơ kỹ thuật và phụ thuộc vào độ bền nh nhất quy định cho từng loại thép, nhiệt độ tính toán cho từng kết cu và phải được đơn vị giám sát đồng ý.

6.1.3. Độ co thắt tương đối khi thử kéo vật liệu thép đúc phải không được nhỏ hơn 50%.

7. Thép rèn

7.1. Quy định chung

7.1.1. Thép rèn dùng cho giàn phải thỏa mãn các quy định trong tiêu chuẩn này cũng như các yêu cầu của Chương 6, Phần 7A, Vật liệu, TCVN 6259 : 2003.

7.1.2. Thép rèn dùng đ chế tạo các kết cấu hàn đặc biệt phải được thử uốn do va đập ở nhiệt độ bằng nhiệt độ tính toán cho kết cấu này, nhưng không được cao hơn 20oC.

7.1.3. Trị số đảm bảo của công khi thử uốn do va đập được quy định trong hồ sơ kỹ thuật, phụ thuộc vào độ bền gãy nhỏ nhất n định cho từng loại thép, trị số này phải được đơn vị giám sát đồng ý, nhưng trong mọi trường hợp, trị số đó không được nhỏ hơn 30J khi thử các mẫu có rãnh khía chữ V.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

8.1. Quy định chung

Việc luyện thép phải được tiến hành trong các lò Máctanh, lò điện hoặc trong các lò thổi ôxy, sau đó nhiệt luyện thép, để đảm bảo tính dẻo cần thiết theo chiều dày cán. Phương pháp nhiệt luyện thép được nêu trong chứng chỉ của cơ sở sản xuất.

8.2. Thành phần hóa học

8.2.1. Thành phần các nguyên tố chính và các chất phụ trong thép cácbon và cácbon - Mangan không được lớn hơn trị số nêu trong Bảng 3.

8.2.2. Khi thực hiện các yêu cầu của chương này có thể dùng thép đóng tàu thay cho thép chữ Z nếu được đơn vị giám sát đồng ý.

Bảng 3 - Thành phần tối đa các nguyên tố cơ bn và tạp chất chính trong thép chữ Z (%)

C

Mn

Si

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

S

0,18

1,16

0,50

0,03

0,01

8.2.3. Cho phép dùng thép chữ Z có thành phần hóa học khác nhưng phi đảm bảo tính hàn cần thiết trong các điều kiện chế tạo kết cấu dàn và đảm bảo độ bền gẫy lớp.

8.2.4. Nếu cần, có thể xác định đương lượng cácbon (Cdl) theo công thức sau:

 (3)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

8.2.5. Thép chữ Z phải được khử ôxy hoàn toàn và xử lý bằng các phần tử mà thành phần của chúng được quy định khi cho phép sản xut thép.

8.3. Tính chất cơ học

8.3.1. Khi thử kéo các mẫu có trục dọc vuông góc với bề mặt cán, độ co thắt tương đối (Z0) của diện tích mặt cắt ngang của thép chữ Z không được nhỏ hơn 30%.

Tùy thuộc vào nhiệt độ làm việc nh nhất của kết cấu, khi thử uốn do va đập thép chữ Z, trị số nhiệt độ phải phù hợp với Bảng 4.

Bảng 4 - Nhiệt độ làm việc nh nhất của kết cấu

Nhiệt độ làm việc nhỏ nht của kết cấu (oC)

Nhiệt độ thử uốn do va đập (oC)

-10

-20

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

-40

-40

-60

8.3.2. Trị số công va đập cần thiết khi thử uốn do va đập trên các mẫu có rãnh chữ V được quy định tùy thuộc vào trị s giới hạn chy nhỏ nhất của thép chữ Z theo Bảng 5.

Bảng 5 - Trị số công va đập cần thiết khi thử uốn do va đập trên các mẫu có rãnh chữ V

Giới hạn chy (MPa)

235

315

355

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Công va đập (J) KVL

27

31

34

39

(Không nhỏ hơn) KVT

18

21

24

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Trong đó:

KVL : Công va đập trên các mẫu thử dọc

KVT : Công va đập trên các mẫu thử ngang

8.3.3. Công va đập được xác định trên 1 bộ gồm 3 mẫu thử có x rãnh dọc hoặc ngang hướng cán. Nếu công va đập được xác định trên các mẫu dọc thì trị s công va đập yêu cầu đối với các mẫu ngang sẽ do người chế tạo xác định.

8.3.4. Khi thử thép chữ Z với mục đích công nhận xí nghiệp chế tạo, đơn vị giám sát có thể yêu cầu kiểm tra tính hàn và xác định nhiệt độ chuyển sang trạng thái ròn bằng phương pháp được đơn vị giám sát chấp nhận. Nhiệt độ chuyn phải phù hợp với nhiệt độ làm việc của kết cấu.

8.3.5. Đơn vị giám sát có thể yêu cầu xác định độ bền phá hủy ròn theo các phương pháp phá hủy cơ học bằng cách cho thử vật rơi hay các phương pháp được chấp thuận khác.

8.4. Xử lý nhiệt

Thép chữ Z phải được xử lý nhiệt. Chế độ xử lý nhiệt do nhà máy chế tạo quy định và được nêu trong giy phép sản xuất hoặc chứng ch của cơ s sản xuất, hoặc cả hai.

8.5. Chọn mẫu và khối lượng thử

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

8.5.2. Trình tự chế tạo và kích thước các mẫu thử cũng như phương pháp thử kéo, thử uốn do va đập phi phù hợp với Quy định trong Chương 2, Phần 7 - A, TCVN 6259 : 2003.

8.5.3. Phương pháp chế tạo mẫu thử và tiến hành thử kéo theo chiều dầy phải được thỏa thuận với đơn vị giám sát.

8.5.4. Độ co thắt tương đối (Z0) được xác định là trị số trung bình của kết quả thử kéo 03 mẫu thử và không nhỏ hơn trị số yêu cầu.

8.5.5. Từ mỗi vật mẫu sẽ chế tạo và tiến hành thử:

(a) Một mẫu để thử kéo;

(b) Một bộ gồm 03 mẫu để thử uốn do va đập;

(c) Một bộ gồm 03 mẫu để thử kéo theo hướng chiều dày.

8.5.6. Đối với những bán thành phẩm có chiều dày 50mm và lớn hơn phải chế tạo và thử uốn do va đập thêm một bộ gồm 03 mẫu có xẻ rãnh sao cho trục dọc của mẫu trùng với tâm chiều dầy bán thành phẩm.

8.5.7. Bán thành phm từ thép chữ Z phải được kiểm tra bằng siêu âm. Phương pháp tiến hành kiểm tra loại và kích thưc khuyết tật cho phép phải được đơn vị giám sát chấp nhận.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

MỤC LỤC

1. Phạm vi áp dụng

2. Tài liệu viện dẫn

3. Thuật ngữ và định nghĩa

4. Quy định chung

4.1. Quy trình chế tạo và phê duyệt vật liệu

4.1.1. Quy trình chế tạo

4.1.2. Duyệt quy trình chế tạo

4.2. Kiểm soát quá trình chế tạo vật liệu

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

4.2.2. Thm tra việc kiểm soát

4.3. Thử và kiểm tra

4.3.1. Tiến hành thử và kiểm tra

4.3.2. Tiêu chuẩn thử và kiểm tra

4.3.3. Chất lượng và sửa chữa khuyết tật

4.3.4. Thử b sung trước khi loại b

4.4. Đóng dấu mác thép và giấy chứng nhận thử

4.4.1. Đóng dấu mác thép

4.4.2. Giấy chứng nhận thử vật liệu

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

5.1. Quy định chung

5.2. Thép chế tạo kết cấu thân giàn

6. Thép đúc

6.1. Quy định chung

7. Thép rèn

7.1. Quy định chung

8. Thép chữ Z

8.1. Quy định chung

8.2. Thành phần hóa học

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

8.4. X lý nhiệt

8.5. Chọn mẫu và khối lượng thử

Văn bản này chưa cập nhật nội dung Tiếng Anh

Bạn Chưa Đăng Nhập Thành Viên!


Vì chưa Đăng Nhập nên Bạn chỉ xem được Thuộc tính của văn bản.
Bạn chưa xem được Hiệu lực của Văn bản, Văn bản liên quan, Văn bản thay thế, Văn bản gốc, Văn bản tiếng Anh,...


Nếu chưa là Thành Viên, mời Bạn Đăng ký Thành viên tại đây


Bạn Chưa Đăng Nhập Thành Viên!


Vì chưa Đăng Nhập nên Bạn chỉ xem được Thuộc tính của văn bản.
Bạn chưa xem được Hiệu lực của Văn bản, Văn bản liên quan, Văn bản thay thế, Văn bản gốc, Văn bản tiếng Anh,...


Nếu chưa là Thành Viên, mời Bạn Đăng ký Thành viên tại đây


Bạn Chưa Đăng Nhập Thành Viên!


Vì chưa Đăng Nhập nên Bạn chỉ xem được Thuộc tính của văn bản.
Bạn chưa xem được Hiệu lực của Văn bản, Văn bản liên quan, Văn bản thay thế, Văn bản gốc, Văn bản tiếng Anh,...


Nếu chưa là Thành Viên, mời Bạn Đăng ký Thành viên tại đây


Bạn Chưa Đăng Nhập Thành Viên!


Vì chưa Đăng Nhập nên Bạn chỉ xem được Thuộc tính của văn bản.
Bạn chưa xem được Hiệu lực của Văn bản, Văn bản liên quan, Văn bản thay thế, Văn bản gốc, Văn bản tiếng Anh,...


Nếu chưa là Thành Viên, mời Bạn Đăng ký Thành viên tại đây


Tiêu chuẩn quốc gia TCVN 5317:2016 về Giàn di động trên biển - Vật liệu

Bạn Chưa Đăng Nhập Thành Viên!


Vì chưa Đăng Nhập nên Bạn chỉ xem được Thuộc tính của văn bản.
Bạn chưa xem được Hiệu lực của Văn bản, Văn bản liên quan, Văn bản thay thế, Văn bản gốc, Văn bản tiếng Anh,...


Nếu chưa là Thành Viên, mời Bạn Đăng ký Thành viên tại đây


1.856

DMCA.com Protection Status
IP: 3.233.242.216
Hãy để chúng tôi hỗ trợ bạn!
