TCVN 6379 : 1998 Tiêu chuẩn Việt Nam về thiết bị chữa cháy - trụ chữa cháy - yêu cầu kỹ thuật?

TCVN 6379 : 1998 Tiêu chuẩn Việt Nam về thiết bị chữa cháy - trụ chữa cháy - yêu cầu kỹ thuật?

Theo Tiêu chuẩn Việt Nam TCVN 6379 : 1998 giải thích về một số từ ngữ như sau:

1. Trụ nước chữa cháy: Là thiết bị chuyên dùng được lắp đặt vào hệ thống đường ống cấp nước dùng để lấy nước phục vụ chữa cháy. Trụ nước chữa cháy bao gồm các bộ phận chính như van, thân trụ và họng chờ có kích thước theo tiêu chuẩn.

Trụ nước chữa cháy được chia làm hai loại là trụ nước chữa cháy nổi (trụ nổi) và trụ nước chữa cháy ngầm (trụ ngầm).

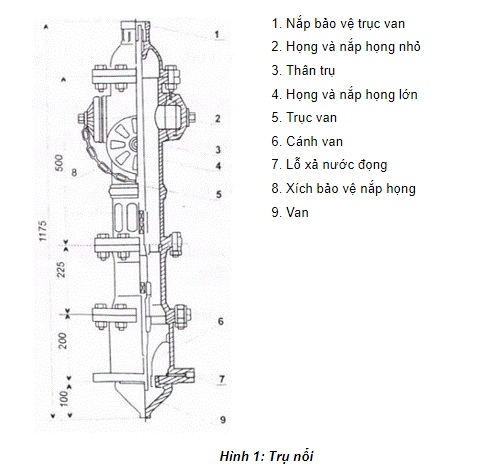

1.1. Trụ nổi: Là loại trụ nước chữa cháy mà toàn bộ phần họng chờ đặt nổi trên mặt đất với chiều cao quy định.

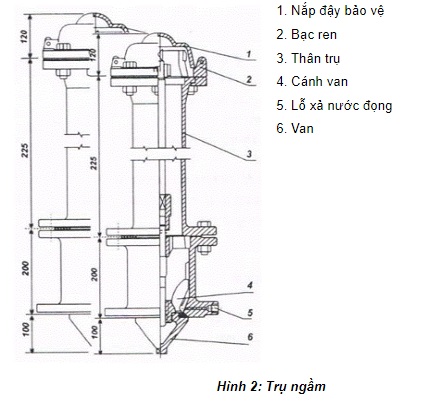

1.2. Trụ ngầm: Là loại trụ nước chữa cháy được đặt ngầm toàn bộ dưới mặt đất . Khác với trụ nổi , muốn lấy nước qua trụ ngầm phải dùng cột lấy nước.

2. Cột lấy nước chữa cháy: Là thiết bị chuyên dùng được trang bị theo xe chữa cháy dùng nối với trụ ngầm để lấy nước. Cột lấy nước chữa cháy chỉ có hai họng chờ để cho xe chữa cháy hút nước trực tiếp qua cột hoặc để lắp vào vòi chữa cháy lấy nước vào xe hoặc trực tiếp chữa cháy.

TCVN 6379 : 1998 Tiêu chuẩn Việt Nam về thiết bị chữa cháy - trụ chữa cháy - yêu cầu kỹ thuật? (Hình từ Internet)

Bảng thông số cơ bản của trụ nước quy định như thế nào?

Căn cứ theo bảng 1 Mục 4 Tiêu chuẩn Việt Nam TCVN 6379 : 1998 hướng dẫn về thông số cơ bản của trụ nước như sau:

Yêu cầu kỹ thuật đối với trụ nước chữa cháy quy định như thế nào?

Căn cứ theo Mục 5 Tiêu chuẩn Việt Nam TCVN 6379 : 1998 hướng dẫn về yêu cầu kỹ thuật như sau:

- Trụ nước phải được chế tạo phù hợp với tiêu chuẩn này. Khi chế tạo các trụ nước có kết cấu và kích thước tương tự và đặc biệt khác phải được chấp thuận của cơ quan phòng cháy chữa cháy.

- Trụ nước phải chịu được áp suất thử không dưới 1,5Mpa. Khi thử theo 6.10, không cho phép trụ nước có dấu hiệu nứt gãy hoặc biến dạng dư.

- Sau khi lắp ráp trụ nước phải đảm bảo:

Kín với áp suất thủy lực không dưới 1Mpa;

Momen xoay để mở và đóng van trụ nước khi áp suất nước không dưới 1Mpa phải không lớn hơn 150Nm. Khi thử theo 6.11 ở trạng thái van đóng kín, không cho phép có hiện tưởng rò rỉ, “ra mồ hôi” ở các mối nối và ở trên thân trụ nước.

- Van trụ nước và cơ cấu truyền động van phải chịu được tải trọng dọc trục không nhỏ hơn 3.104N. Khi thử theo 6.13, không cho phép van bị đứt, hỏng ren hoặc hỏng chốt tỳ.

- Lượng nước đọng lại trong trụ nước không lớn hơn 50cm3. Khi lượng nước đọng lớn hơn, phải được sự đồng ý của cơ quan có thẩm quyền.

- Đường kính lỗ xả nước đọng của thân trụ nước không nhỏ hơn 8mm, ở đầu ra của lỗ xả nước đọng là rên ống hình trụ “Ô ½” theo TCVN 4681:1989.

- Ren ngoài của khớp nối với cột lấy nước của trụ ngầm là loại ren ống hình trụ “Ô 6” với dung sai 8g theo TCVN 1917:1993.

- Họng chờ của trụ nổi phải phù hợp với đầu nối loại DR.2-125 (M150x6) đối với họng lớn và đầu nối loại ĐT.1-77 đối với họng nhỏ theo TCVN 5739:1993.

- Ren trục van là ren hình thang theo TCVN 209:1996; TCVN 210:1966: TCVN 2254:1977.

- Mối ghép ren giữa phần cánh van và thân van là 7H/8g theo TCVN 1917:1993.

- Thân và van của trụ nước phải được chế tạo bằng vật liệu có cơ tính và tính chống ăn mòn không thấp hơn gang xám GX 15-32.

- Trục van phần có ren của trụ nước phải được chế tạo bằng thép không gỉ với tính chất cơ lý không thấp hơn thép 30 Cr 13.

- Phần có ren của khớp vặn của trụ ngầm phải được chế tạo bằng vật liệu có cơ tính và tính chống ăn mòn không thấp hơn hợp kim đồng Cu5Sn5Zn5Pb hoặc đồng thau CuZn4Si.

Kết cấu và cách cố định trục van của trụ nước phải đảm bảo độ chắc chắn và độ tin cậy của khớp nối, và phải không để xảy ra khả năng khớp nối bị xoay khi mở khóa cột lấy nước chữa cháy.

- Vòng đệm của van phải được chế tạo bằng cao su chịu nhiệt, chịu lạnh, chịu mài mòn, có độ cứng cao và chịu được môi trường ăn mòn theo TCVN 2003:77. Cho phép sử dụng các loại vật liệu khác có tính chất tương đương.

- Sai số về kích thước và khối lượng của vật đúc từ gang xám – độ chính xác cấp 3 theo TCVN 385:70.

- Chi tiết của van phần nối với trục phải được chế tạo bằng vật liệu có các tính chất cơ bản không kém hợp kim đồng mác Cu5Sn5Zn5Pb hoặc đồng thau mác CuZn4Si.

- Lớp sơn trên bề mặt ngoài trụ nước không được bong tróc, trong điều kiện vận hành theo quy định. Trụ nổi phải sơn phản quan màu da cam hoặc màu vàng toàn bộ nắp bảo vệ trục van ở đầu trụ.

- Phần hình vuông của trục để nối trụ ngầm với cột lấy nước chữa cháy có kích thước 22x22mm với độ chính xác về kích thước phần hình vuông là -0,5. Bề mặt phần hình vuông có độ cứng từ 26 đến 38 HRC.

- Nắp đậy trụ ngầm phải là kiểu lật, không gây cản trở khi lắp cột lấy nước. Nắp đậy của họng nước và trục van của trụ nổi phải mở bằng chìa khóa 5 cạnh Z22.
