Quy chuẩn kỹ thuật QCVN 20:2015/BGTVT về Báo hiệu hàng hải

Số hiệu: QCVN20:2015/BGTVT Loại văn bản: Quy chuẩn
Nơi ban hành: Bộ Giao thông vận tải Người ký: ***
Ngày ban hành: 24/11/2015 Ngày hiệu lực:
Tình trạng: Đã biết

Cấp đèn

Chức năng

Tầm hiệu lực danh định (hải lý)

Tầm hiệu lực ban ngày (hải lý)

Cấp I

Báo hiệu nhập bờ

20 ≤ R

8 ≤ R

Cấp II

Hàng hải ven biển

15 ≤ R < 20

6 ≤ R < 8

Cấp III

Báo hiệu cửa sông, cửa biển

10 R < 15

4 ≤ R < 6

2.1.3. Các thông số kỹ thuật

2.1.3.1. Vị trí xây dựng

- Đèn cấp I: Đặt gần tuyến hàng hải quốc tế hoặc trên các khu vực biển chuyn tiếp từ tuyến hàng hải quốc tế vào tuyến hàng hải ven biển. Có vị trí thuận lợi đ người đi bin có th quan sát được từ ngoài khơi xa. Có độ cao đủ lớn đ không bị che khuất từ phía biển.

- Đèn cấp II: Đặt gần tuyến hàng hải ven biển, tại những vị trí dễ quan sát từ ngoài bin, cách các tuyến hàng hải ven biển không quá 20 hải lý. Có độ cao đủ lớn để không bị che khuất từ phía biển.

- Đèn cấp III: Đặt tại cửa sông, cửa biển gần lối vào các tuyến luồng biển hoặc tại các chướng ngại vật ngầm hay các khu vực đặc biệt (neo đậu tránh bão, khu đổ chất thải, khu vực chuyển tải, ngư trường, khu vực thăm dò, nghiên cứu khoa học).

2.1.3.2. Kích thước tối thiểu của tháp đèn (tính bằng mét)

STT

Hạng mục

Cấp I

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Cấp III

1.

Chiều cao tính từ mực nước biển trung bình đến tâm sáng của đèn

58,0

26,5

7,5

2.

Chiều rộng

4,3

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2,2

3.

Chiều cao công trình xây dựng

8,6

6,4

4,4

2.1.3.3. Tầm hiệu lực danh định tối thiểu của thiết bị chiếu sáng (tính bằng hải lý)

STT

Hạng mục

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Cấp II

Cấp III

1.

Thiết bị đèn chính

20

15

10

2.

Thiết bị đèn dự phòng (góc chiếu sáng phải tương đương đèn chính)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

10

8

Trong trường hợp thiết bị đèn dự phòng không đảm bảo theo quy định nêu trên thì phải có văn bản chấp thuận của Bộ Giao thông vận tải.

2.1.3.4. Màu bên ngoài của tháp đèn:

Phải đảm bảo khả năng nhận biết dễ dàng bằng mắt thường và được lựa chọn sao cho độ tương phản với nền phía sau tháp đèn lớn hơn hoặc bằng 0,6 (tra bảng Phụ lục 1).

2.1.3.5. Đặc tính ánh sáng ban đêm:

Ánh sáng sử dụng cho đèn biển là ánh sáng trắng, có đặc tính được quy định tại mục 2.5 của Quy chuẩn kỹ thuật quốc gia này.

Trong phạm vi 70 hải lý, đặc tính ánh sáng của các đèn biển không được trùng lặp.

2.2. Đăng tiêu

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Báo hiệu chướng ngại vật nguy hiểm, bãi cạn hay báo hiệu một vị trí đặc biệt nào đó có liên quan đến an toàn hàng hải.

2.2.2. Các thông số kỹ thuật

2.2.2.1. Vị trí xây dựng

Đăng tiêu được đặt ở các vị trí có khả năng gây mất an toàn cho hàng hải như các bãi cạn, bãi đá ngầm, xác tàu đắm và các vị trí đặc biệt khác.

2.2.2.2. Kích thước

Kích thước của đăng tiêu phụ thuộc vào từng điều kiện, hoàn cảnh cụ thể nhưng phải đảm bảo nhận biết dễ dàng trong phạm vi hiệu lực của đăng tiêu.

2.2.2.3. Màu thân đăng tiêu

Phải đảm bảo khả năng nhận biết dễ dàng bằng mắt thường và được lựa chọn sao cho độ tương phản với nền phía sau đăng tiêu lớn hơn hoặc bằng 0,6 (tra bảng Phụ lục 1).

2.2.2.4. Đặc tính ánh sáng ban đêm

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

* Đăng tiêu có thể được sử dụng thay thế phao trong luồng.

2.3. Chập tiêu

2.3.1. Tác dụng

2.3.1.1. Báo hiệu trục luồng hàng hải;

2.3.1.2. Báo hiệu phần nước sâu nhất của một tuyến hàng hải;

2.3.1.3. Báo hiệu luồng hàng hải khi không có báo hiệu hai bên luồng hoặc báo hiệu hai bên luồng chưa đủ đảm bảo yêu cầu về độ chính xác;

2.3.1.4. Báo hiệu hướng đi an toàn vào cảng hay cửa sông;

2.3.1.5. Báo hiệu phân luồng giao thông hai chiều.

2.3.2. Các thông số kỹ thuật

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Chập tiêu được bố trí theo trục luồng hàng hải. Đoạn luồng bố trí chập tiêu phải đảm bảo ổn định, không bị thay đổi hướng dưới tác dụng của các điều kiện khí tượng, thủy văn.

2.3.2.2. Màu thân tiêu

Phải được lựa chọn sao cho độ tương phản với nền phía sau tiêu lớn hơn hoặc bằng 0,6 (tra bảng Phụ lục 1).

2.3.2.3. Đặc tính ánh sáng ban đêm

Ánh sáng sử dụng cho chập tiêu là ánh sáng trắng, có đặc tính giống nhau, chớp đồng bộ và được quy định tại mục 2.5 của Quy chuẩn kỹ thuật quốc gia này.

2.3.2.4. Độ rọi

2.3.2.4.1. Độ rọi trong đoạn tác dụng của chập tiêu

Tại bất kỳ điểm nào nằm trong vùng định hướng của chập tiêu, độ rọi tối thiểu tại mắt người quan sát phải bằng 1,0 x 10-6 lx.

2.3.2.4.2. Cân bằng độ rọi

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2.3.2.4.3. Ngăn ngừa việc gây chói cho người quan sát

Tại bất kỳ điểm nào nằm trong vùng định hướng của chập tiêu, độ rọi tại mắt người quan sát không được vượt quá 0,1 lx.

2.3.2.5. Độ chênh góc đứng giữa hai nguồn sáng

Tại bất cứ điểm nào nằm trong vùng định hướng của chập tiêu, độ chênh góc đứng giữa hai nguồn sáng g (tính bằng radian) tại vị trí người quan sát ít nhất phải lớn hơn hoặc bằng 1,5x10-3 radian.

2.3.2.6. Độ chênh góc ngang

Độ chênh góc ngang của hai tiêu (qD) mà tại đó người quan sát nhận ra hai tiêu không nằm trên cùng một đường thẳng được xác định bằng giá trị lớn nhất của các giá trị trung bình q'1, q'2 dùng để tính toán độ chênh góc ngang qD của hai tiêu.

q'1 = 0,16 x 10-3 + 0,12 g         (g ≤ 1,5 x 10-3 rad)

q'2 = 0,224 g

2.3.2.7. Độ lệch bên

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

y = qD x (1 + D/d)

Trị số góc ngang (qD) và độ lệch bên (y) được xác định theo hình 1.

Trong đó:

- M là vị trí của mắt người quan sát

- F1 là vị trí tiêu trước

- F2 là vị trí tiêu sau

- D là khoảng cách từ điểm quan sát đến tiêu trước

- d là khoảng cách giữa 2 tiêu

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2.3.2.8. Kích thước

Kích thước của chập tiêu phụ thuộc vào loại kết cấu, vật liệu xây dựng và điều kiện tự nhiên khu vực bố trí chập tiêu.

2.4. Báo hiệu dẫn luồng

2.4.1. Báo hiệu hai bên luồng

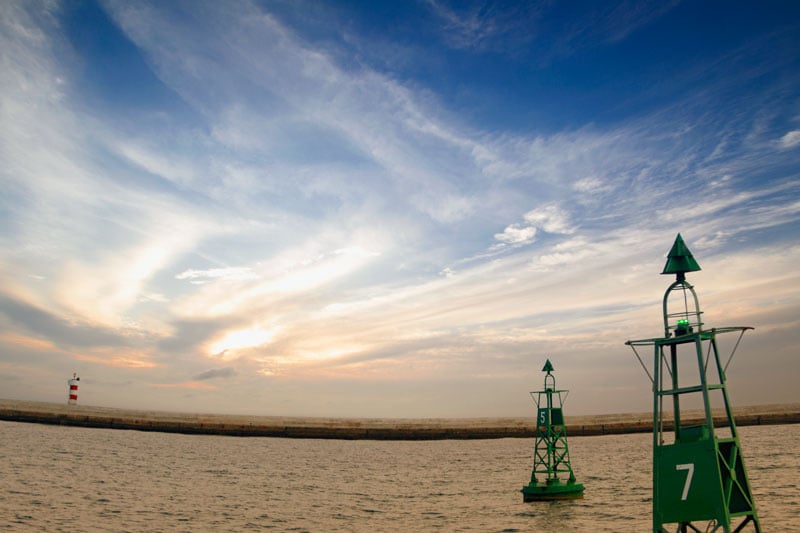

2.4.1.1. Báo hiệu phía phải luồng

- Tác dụng: Báo hiệu giới hạn luồng về phía phải, tàu thuyền được phép hành trình ở phía trái của báo hiệu;

- Vị trí: Đặt tại phía phải luồng;

- Hình dạng: Hình nón, hình tháp hoặc hình cột;

- Màu sắc: Màu xanh lục;

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Số hiệu: Là các số lẻ (1-3-5...) màu trắng, s thứ tự tăng dần theo hướng luồng;

- Đặc tính ánh sáng khi được lắp đèn: Ánh sáng xanh lục, chớp đơn chu kỳ 2,5 giây hoặc 3,0 giây, 4,0 giây.

2.4.1.2. Báo hiệu phía trái luồng

- Tác dụng: Báo hiệu giới hạn luồng về phía trái, tàu thuyền được phép hành trình ở phía phải của báo hiệu;

- Vị trí: Đặt tại phía trái luồng;

- Hình dạng: Hình trụ, hình tháp hoặc hình cột;

- Màu sắc: Màu đỏ;

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Số hiệu: Là các số chẵn (2-4-6...) màu trắng, số thứ tự tăng dần theo hướng luồng;

- Đặc tính ánh sáng khi được lp đèn: Ánh sáng đỏ, chớp đơn, chu kỳ 2,5 giây hoặc 3,0 giây, 4,0 giây.

2.4.2. Báo hiệu hướng luồng chính

2.4.2.1. Báo hiệu hướng luồng chính chuyn sang phải

- Tác dụng: Báo hiệu hướng luồng chính chuyển sang phải;

- Vị trí: Đặt tại phía trái luồng;

- Hình dạng: Hình trụ, hình tháp hoặc hình cột;

- Màu sắc: Màu đỏ với một dải màu xanh lục nằm ngang ở giữa có chiều cao bằng 1/3 chiều cao phần nổi của báo hiệu;

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Số hiệu: Là các số chẵn (2-4-6...) màu trắng, s thứ tự tăng dần theo hướng luồng;

- Đặc tính ánh sáng khi được lắp đèn: Ánh sáng đỏ, chớp nhóm 2+1, chu kỳ 5,0 giây hoặc 6,0 giây, 10,0 giây, 12,0 giây.

2.4.2.2. Báo hiệu hướng luồng chính chuyển sang trái

- Tác dụng: Báo hiệu hướng luồng chính chuyển sang trái;

- Vị trí: Đặt tại phía phải luồng;

- Hình dạng: Hình nón, hình tháp hoặc hình cột;

- Màu sắc: Màu xanh lục với một dải màu đỏ nằm ngang ở giữa có chiều cao bằng 1/3 chiều cao phần nổi của báo hiệu;

- Dấu hiệu đỉnh: Một hình nón màu xanh lục, đỉnh hướng lên trên;

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Đặc tính ánh sáng khi được lắp đèn: Ánh sáng xanh lục, chớp nhóm 2+1, chu kỳ 5,0 giây hoặc 6,0 giây, 10,0 giây, 12,0 giây.

2.4.3. Báo hiệu phương vị

2.4.3.1. Báo hiệu an toàn phía Bắc

- Tác dụng: Báo hiệu an toàn phía Bắc, tàu thuyền được phép hành trình ở phía Bắc của báo hiệu;

- Vị trí: Đặt tại phía Bắc khu vực cần khống chế;

- Hình dạng: Hình tháp hoặc hình cột;

- Màu sắc: Nửa phía trên màu đen, nửa phía dưới màu vàng;

- Dấu hiệu đỉnh: Hai hình nón màu đen đặt liên tiếp nhau theo chiều thẳng đứng, đỉnh nón hướng lên trên;

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Đặc tính ánh sáng khi được lắp đèn: Ánh sáng trắng, chớp đơn rất nhanh chu kỳ 0,5 giây hoặc chớp đơn nhanh chu kỳ 1,0 giây.

2.4.3.2. Báo hiệu an toàn phía Đông

- Tác dụng: Báo hiệu an toàn phía Đông, tàu thuyền được phép hành trình ở phía Đông của báo hiệu;

- Vị trí: Đặt tại phía Đông khu vực cần khống chế;

- Hình dạng: Hình tháp hoặc hình cột;

- Màu sắc: Màu đen với một dải màu vàng nằm ngang ở giữa có chiều cao bằng 1/3 chiều cao phần nổi của báo hiệu;

- Dấu hiệu đỉnh: Hai hình nón màu đen đặt liên tiếp nhau theo chiều thng đứng, đáy hình nón nối tiếp nhau;

- Số hiệu: Lựa chọn theo đặc điểm khu vực hoặc chữ “E” màu đỏ trên nền vàng;

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2.4.3.3. Báo hiệu an toàn phía Nam

- Tác dụng: Báo hiệu an toàn phía Nam, tàu thuyền được phép hành trình ở phía Nam của báo hiệu;

- Vị trí: Đặt tại phía Nam khu vực cần khống chế;

- Hình dạng: Hình tháp hoặc hình cột;

- Màu sắc: Nửa phía trên màu vàng, nửa phía dưới màu đen;

- Dấu hiệu đỉnh: Hai hình nón màu đen đặt liên tiếp nhau theo chiều thẳng đứng, đỉnh nón hướng xuống dưới;

- Số hiệu: Lựa chọn theo đặc điểm khu vực hoặc chữ “S” màu đỏ trên nền vàng;

- Đặc tính ánh sáng khi được lắp đèn: Ánh sáng trắng, chp rất nhanh nhóm 6 với một chớp dài chu kỳ 10,0 giây hoặc chớp nhanh nhóm 6 với một chớp dài chu kỳ 15,0 giây.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Tác dụng: Báo hiệu an toàn phía Tây, tàu thuyền được phép hành trình ở phía Tây của báo hiệu;

- Vị trí: Đặt tại phía Tây khu vực cần khống chế;

- Hình dạng: Hình tháp hoặc hình cột;

- Màu sắc: Màu vàng với một dải màu đen nằm ngang ở giữa có chiều cao bằng 1/3 chiều cao phần nổi của báo hiệu;

- Dấu hiệu đỉnh: Hai hình nón màu đen đặt liên tiếp nhau theo chiều thẳng đứng, đỉnh hình nón nối tiếp nhau;

- Số hiệu: Lựa chọn theo đặc điểm khu vực hoặc chữ “W” màu trắng trên nền đen;

- Đặc tính ánh sáng khi được lắp đèn: Ánh sáng trắng, chớp rất nhanh nhóm 9 chu kỳ 10,0 giây hoặc chớp nhanh nhóm 9 chu kỳ 15,0 giây.

2.4.4. Báo hiệu chướng ngại vật biệt lập

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Vị trí: Đặt tại vị trí nguy hiểm cần khống chế.

- Hình dạng: Hình tháp hoặc hình cột.

- Màu sắc: Màu đen với một hay nhiều dải màu đỏ nằm ngang.

- Dấu hiệu đỉnh: Hai hình cầu màu đen đặt liên tiếp nhau theo chiều thẳng đứng.

- Số hiệu: Lựa chọn theo đặc điểm khu vực và có màu trắng.

- Đặc tính ánh sáng khi được lắp đèn: Ánh sáng trắng chớp nhóm 2 chu kỳ 5,0 giây.

2.4.5. Báo hiệu vùng nước an toàn

- Tác dụng: Báo hiệu vùng nước an toàn, tàu thuyền có thể hành trình xung quanh vị trí đặt báo hiệu.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Hình dạng: Hình cầu, hình tháp hoặc hình cột.

- Màu sắc: Sọc thẳng đứng màu trắng và đỏ xen kẽ.

- Dấu hiệu đỉnh: Một hình cầu màu đỏ, chỉ áp dụng đối với báo hiệu hình tháp hoặc hình cột.

- Số hiệu: Theo số thứ tự (0-1-2...), màu đen.

- Đặc tính ánh sáng khi được lắp đèn: Ánh sáng trắng chớp đều, chp dài đơn chu kỳ 10,0 giây hoặc chớp theo tín hiệu mã Morse chữ “A” chu kỳ 6,0 giây.

2.4.6. Báo hiệu chuyên dùng

- Tác dụng:

+ Báo hiệu phân luồng giao thông tại những nơi mà nếu đặt báo hiệu hai bên luồng thông thường có thể gây nhầm lẫn.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

+ Báo hiệu vùng đánh bắt, nuôi trồng hải sản.

+ Báo hiệu vùng công trình đang thi công.

+ Báo hiệu vùng đặt đường cáp hoặc đường ống ngầm.

+ Báo hiệu vùng diễn tập quân sự.

+ Báo hiệu vùng đặt hệ thống thu thập dữ liệu hải dương.

+ Báo hiệu vùng giải trí, du lịch.

+ Báo hiệu khu vực trục vớt.

+ Báo hiệu đường cất, hạ cánh của thủy phi cơ.

+ Báo hiệu khu vực có các hoạt động khác ảnh hưởng đến an toàn hàng hải.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Màu sắc: Màu vàng.

- Dấu hiệu đỉnh: Một chữ “X” màu vàng.

- Số hiệu: Lựa chọn theo đặc đim khu vực và có màu đỏ.

- Đặc tính ánh sáng khi được lắp đèn: Ánh sáng vàng, đặc tính chớp không được trùng lặp với đặc tính chớp của các báo hiệu hàng hải được quy định tại các mục 2.4.1, 2.4.2, 2.4.3, 2.4.4, 2.4.5 và 2.4.7 của Quy chuẩn kỹ thuật quốc gia này.

2.4.7. Báo hiệu chướng ngại vật nguy hiểm mới phát hiện

2.4.7.1. Tác dụng: Báo hiệu khu vực bãi bồi, bãi đá ngầm, xác tàu đắm và các chướng ngại vật khác mới phát hiện mà chưa được ghi trên các tài liệu, ấn phẩm hàng hải.

2.4.7.2. Vị trí: Đặt tại vị trí chướng ngại vật nguy hiểm mới phát hiện.

2.4.7.3. Hình dạng: Hình nón, hình tháp hoặc hình cột;

2.4.7.4. Màu sắc: Sọc thẳng đứng màu vàng và xanh dương xen kẽ.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2.4.7.6. Số hiệu: Tùy điều kiện thực tế.

2.4.7.7. Đặc tính ánh sáng khi được lắp đèn: Ánh sáng chp xanh dương và vàng 01 giây xen kẽ với khoảng tối 0,5 giây, chu kỳ 03 giây.

2.4.7.8. Tùy điều kiện thực tế có thể bố trí báo hiệu hai bên luồng với đặc tính chớp nhanh hoặc rất nhanh, hoặc báo hiệu phương vị. Nếu chướng ngại vật có mức độ nguy hiểm cao thì có thể đặt bổ sung một báo hiệu. Báo hiệu bổ sung phải giống hệt báo hiệu mà nó ghép cặp. Báo hiệu bổ sung này có thể được hủy bỏ khi những thông tin về chướng ngại vật nguy hiểm mới phát hiện đã được thông báo theo quy định.

2.4.7.9. Tại chướng ngại vật nguy hiểm mới phát hiện có thể lắp đặt thêm Racon có mã tín hiệu phản hồi là tín hiệu mã Morse chữ “D”. Chiều dài toàn bộ tín hiệu mã Morse chữ “D” hiển thị trên màn hình radar tàu tương ứng 1 hải lý.

2.4.8. Các thông số kỹ thuật của báo hiệu dẫn luồng

2.4.8.1. Kích thước

Phải đảm bảo cho người quan sát nhận biết được báo hiệu từ khoảng cách thiết kế.

2.4.8.2. Kích thước của biển báo lắp trên báo hiệu

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2.4.8.3. Màu thân báo hiệu

- Màu thông thường sử dụng cho báo hiệu hàng hải là các màu đỏ, vàng, xanh lục, trắng và đen. Các màu này phải phù hợp với tiêu chuẩn màu của Ủy ban chiếu sáng quốc tế (CIE), đồng thời phải phù hợp với giới hạn màu được quy định trong Phụ lục 2.

- Màu huỳnh quang sử dụng trong báo hiệu hàng hải là các màu đỏ, vàng và xanh lục. Màu huỳnh quang được sử dụng trong trường hợp đặc biệt, yêu cầu khả năng nhận biết cao. Giới hạn màu của chúng được quy định trong Phụ lục 3.

2.4.8.4. Dấu hiệu đỉnh hình nón

- Chiều cao của dấu hiệu đỉnh tính từ đáy tới đỉnh phải xấp xỉ 90% đường kính đáy hình nón (h = 0,9.D).

- Đối với báo hiệu phương vị, khoảng cách giữa các dấu hiệu đỉnh phải xấp xỉ 50% đường kính đáy hình nón (a = 0,5.D).

- Khoảng trống theo phương đứng giữa điểm thấp nhất của dấu hiệu đỉnh tới tất cả các phần khác của báo hiệu tối thiểu phải bằng 35% đường kính đáy hình nón.

- Với phao, đường kính đáy của dấu hiệu đỉnh phải bằng 25% đến 30% đường kính của phao tại đường mặt nước

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2.4.8.5. Dấu hiệu đỉnh hình trụ

- Chiều cao của dấu hiệu đỉnh phải bằng 1,0 lần đến 1,5 lần đường kính đáy trụ (h=1.1.5D)

- Khoảng trống theo phương đứng giữa điểm thấp nhất của dấu hiệu đỉnh tới tất cả các phần khác của báo hiệu tối thiểu phải bằng 35% đường kính của hình trụ.

- Với phao, đường kính đáy của dấu hiệu đỉnh phải bằng 25% đến 30% đường kính của phao tại đường mặt nước.

Hình 3. Kích thước của dấu hiệu đỉnh hình trụ

2.4.8.6. Dấu hiệu đỉnh hình cầu

- Với phao, đường kính của dấu hiệu đỉnh tối thiểu phải bằng 20% đường kính của phao tại đường mặt nước.

- Với báo hiệu chướng ngại vật biệt lập, khoảng cách giữa các dấu hiệu đỉnh (a) phải xấp xỉ 50% đường kính của chúng.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Hình 4. Kích thước của dấu hiệu đỉnh hình cầu

2.4.8.7. Dấu hiệu đỉnh hình chữ X

Các cánh của dấu hiệu đỉnh hình chữ “X” phải chéo nhau trong phạm vi hình vuông với chiều dài cạnh xấp xỉ 1/3 đường kính phao tại đường mặt nước. Chiều rộng của cánh chữ “X” bằng khoảng 15% chiều dài cạnh hình vuông (b=15% a).

Hình 5. Kích thước của dấu hiệu đỉnh hình chữ X

2.5. Các báo hiệu hàng hải khác

2.5.1. Đèn hướng

2.5.1.1. Tác dụng

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Báo hiệu chuyển hướng.

- Báo hiệu bãi ngầm, chướng ngại vật nguy hiểm.

- Đánh dấu khu vực hay vị trí neo đậu.

- Xác định khu vực sâu nhất của một tuyến luồng

- Dùng để kiểm tra vị trí của báo hiệu nổi.

2.5.1.2. Các thông số kỹ thuật

- Vị trí: Đặt tại khu vực cần đánh dấu, trong trường hợp đánh dấu phạm vi luồng hàng hải thường được thiết lập trên các đăng tiêu.

- Màu sắc: Hin thị các chùm sáng theo phương ngang với các màu sắc khác nhau để cung cấp thông tin cho người đi biển. Cơ bản như sau: màu trng chỉ giới hạn phần giao thông an toàn của luồng hàng hải, màu đỏ biểu thị lệch bên trái, màu xanh biểu thị lệch bên phải.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2.5.2. Báo hiệu hàng hải nổi cỡ lớn

2.5.2.1. Tác dụng

Đánh dấu các địa điểm quan trọng, điểm tiếp cận của khu vực, luồng hàng hải từ ngoài khơi, nơi lưu lượng giao thông hàng hải cao và có tác dụng điều hướng hàng hải khi yêu cầu độ tin cậy cao hơn một báo hiệu hàng hải nổi thông thường.

2.5.2.2. Các thông số kỹ thuật

- Vị trí: Thường đặt ngoài khơi, các địa điểm quan trọng, điểm tiếp cận của khu vực, luồng hàng hải.

- Hình dạng: tàu hoặc phao nổi có lắp đặt tháp đèn.

- Màu sắc: tùy điều kiện thực tế, thông thường sử dụng màu đỏ.

- Đặc điểm nhận biết khác: tùy điều kiện thực tế.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2.5.3.1. Tác dụng: Thông báo hoặc kim soát tình trạng giao thông trên luồng hàng hải, tình trạng khai thác của cảng biển.

2.5.3.2. Vị trí: được lắp đặt trên các cột tín hiệu bố trí tại nơi đầu đoạn luồng hàng hải, lối vào cảng biển ở phía cần thông báo, kiểm soát.

2.5.3.3. Đặc điểm thông báo: Bao gồm các tín hiệu ánh sáng theo Phụ lục số 08 của Quy chuẩn này.

2.5.4. Báo hiệu luồng hàng hải phía dưới công trình cố định

2.5.4.1. Báo hiệu luồng hàng hải dưới cầu

2.5.4.1.1. Báo hiệu biên phải luồng hàng hải phía dưới cầu

- Tác dụng: Báo hiệu biên phải luồng hàng hải, tàu thuyn được phép hành trình ở phía trái của báo hiệu.

- Vị trí: Đặt trên cầu trên mặt phng thẳng đứng qua biên luồng phải.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Màu sắc: Màu xanh lục.

- Đặc tính ánh sáng khi được lắp đèn: Ánh sáng xanh lục, chp đơn chu kỳ 2,5 giây hoặc 3,0 giây, 4,0 giây.

2.5.4.1.2. Báo hiệu biên trái luồng hàng hải phía dưới cầu

- Tác dụng: Báo hiệu biên trái luồng hàng hải, tàu thuyền được phép hành trình ở phía phải của báo hiệu.

- Vị trí: Đặt trên cầu trên mặt phẳng thẳng đứng qua biên luồng trái.

- Hình dạng: bảng hình chữ nhật.

- Màu sắc: Màu đỏ.

- Đặc tính ánh sáng khi được lắp đèn: Ánh sáng đỏ, chp đơn chu kỳ 2,5 giây hoặc 3,0 giây, 4,0 giây.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Tác dụng: Báo hiệu tim luồng hàng hải dưới cầu,

- Vị trí: Đặt trên cầu trên mặt phẳng thẳng đứng qua tim luồng hàng hải.

- Hình dạng: Bảng hình tròn.

- Màu sắc: sọc trắng, đỏ xen kẻ theo phương thẳng đứng.

- Đặc tính Ánh sáng trắng chớp đều, chớp dài đơn chu kỳ 10,0 giây hoặc chớp theo tín hiệu Morse chữ “A” chu kỳ 6,0 giây.

2.5.4.2. Báo hiệu đường dây điện, cáp treo trên luồng hàng hải

- Tác dụng: Báo hiệu vị trí và tĩnh không của đường dây điện, cáp treo trên luồng hàng hải.

- Vị trí: Đặt tại khu vực đường dây điện, cáp treo trên luồng hàng hải.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Số lượng báo hiệu được sử dụng phụ thuộc mức độ khai thác luồng tàu.

2.5.4.3. Báo hiệu công trình ngầm qua luồng hàng hải

- Tác dụng: Báo hiệu phạm vi công trình ngầm qua luồng hàng hải.

- Vị trí: Đặt tại khu vực công trình ngầm qua luồng hàng hải.

- Đặc tính nhận biết: Sử dụng báo hiệu hàng hải chuyên dùng kết hợp báo hiệu hàng hải bổ trợ để cung cấp các thông tin cần thiết.

- Số lượng báo hiệu căn cứ theo điều kiện thực tế.

2.5.5. Báo hiệu công trình ngoài khơi

2.5.5.1. Báo hiệu giàn khoan ngoài khơi

- Tác dụng: Báo hiệu vị trí giàn khoan ngoài khơi.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Đặc tính ánh sáng: Ánh sáng trắng chớp theo tín hiệu mã Morse chữ “U", chu kỳ 15 giây.

- Báo hiệu vô tuyến: Lắp đặt 01 racon, 01 AIS, đặc tính nhận biết tùy điều kiện của khu vực nhưng không trùng với các báo hiệu đã được quy định.

- Tùy thuộc vào điều kiện khu vực để xem xét bố trí bổ sung báo hiệu hàng hải ni khống chế khu vực công trình giàn khoan cho phù hợp.

2.5.5.2. Báo hiệu khu vực nuôi trồng thủy sản

- Tác dụng: Báo hiệu phạm vi khu vực nuôi trồng thủy sản.

- Vị trí: Đặt tại khu vực nuôi trồng thủy sản.

- Đặc tính nhận biết: Sử dụng báo hiệu hàng hải chuyên dùng kết hợp báo hiệu hàng hải bổ trợ để cung cấp các thông tin cần thiết.

- Số lượng báo hiệu được sử dụng theo Phụ lục số 09 của Quy chuẩn này.

2.5.5.3. Báo hiệu khu vực điện gió trên biển

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Tác dụng: báo hiệu khu vực công trình điện gió độc lập.

- Vị trí: lắp đặt trên cột tubin của công trình điện gió, đảm bảo báo hiệu phải được nhìn thấy từ bốn phía của công trình.

- Hình dạng, màu sắc: một dải sơn màu vàng với chiều cao 15 m tính từ mực nước triều thiên văn cao nhất.

- Đặc tính nhận biết ánh sáng: Ánh sáng trắng chớp theo tín hiệu mã Morse chữ “U", chu kỳ 15 giây, tầm hiệu lực không được nhỏ hơn 10 hải lý.

2.5.5.3.2. Báo hiệu nhóm công trình điện gió ngoài khơi

- Tác dụng: báo hiệu khu vực nhóm điện gió ngoài khơi.

- Vị trí: được lắp đặt thành nhóm sao cho đảm bảo khống chế các góc cạnh của nhóm công trình, đường biên ngoài.

- Đặc tính nhận biết ban ngày: là tổ hợp các báo hiệu công trình điện gió ngoài khơi độc lập.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Hình 5a. Ví dụ về phương án bố trí báo hiệu khu vực nhóm điện gió ngoài khơi.

- Tùy thuộc vào điều kiện khu vực để xem xét bố trí bổ sung báo hiệu hàng hải nổi khống chế nhóm công trình điện gió ngoài khơi cho phù hợp.

2.5.5.4. Báo hiệu công trình thu năng lượng từ sóng và thủy triều

2.5.5.4.1. Báo hiệu công trình thu năng lượng từ sóng và thủy triều độc lập

- Tác dụng: Báo hiệu phạm vi công trình thu năng lượng từ sóng và thủy triều.

- Vị trí: Đặt tại công trình thu năng lượng từ sóng và thủy triều.

- Đặc tính nhận biết: Lắp đặt báo hiệu trên thân công trình nổi trên mặt nước hoặc sử dụng báo hiệu hàng hải chuyên dùng kết hợp báo hiệu hàng hải bổ trợ để cung cấp các thông tin cần thiết.

2.5.5.4.2. Báo hiệu nhóm công trình thu năng lượng từ sóng và thủy triều độc lập

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Vị trí: Đặt tại khu vực nhóm công trình công trình thu năng lượng từ sóng và thủy triều.

- Đặc tính nhận biết: Sử dụng báo hiệu hàng hải chuyên dùng kết hợp báo hiệu hàng hải bổ trợ để cung cấp các thông tin cần thiết.

- Số lượng báo hiệu được sử dụng theo Phụ lục số 10 của Quy chuẩn này.

2.5.6. Báo hiệu hàng hải bổ trợ

2.5.6.1. Tác dụng

Báo hiệu hàng hải bổ sung cho báo hiệu hàng hải đã được quy định nhưng chưa mô tả hết thông tin. Thường được sử dụng để báo hiệu tình trạng hoạt động của tuyến luồng vào cảng (kết hợp với báo hiệu tình trạng luồng), các khu vực có các hoạt động đặc biệt hoặc để cung cấp các thông tin về an toàn hàng hải.

2.5.6.2. Vị trí: Đặt cạnh báo hiệu hàng hải được b trợ, hoặc gắn trên báo hiệu hàng hải chuyên dùng.

2.5.6.3. Đặc điểm nhận biết

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Màu sắc: Bảng báo hiệu sơn dải màu nằm ngang trắng đỏ xen kẻ, gồm 04 dải màu đỏ và 03 dải màu trắng. Bảng thông tin nền sơn màu trắng.

- Kích thước: Tùy thuộc vào yêu cầu về tầm hiệu lực của báo hiệu, tuy nhiên phải đảm bảo bảng báo hiệu có tỷ lệ kích thước chiều rộng không nhỏ hơn 1/3 lần chiều cao, chiều cao của các dải màu tối thiểu là 0,3 m; bảng thông tin có tỷ lệ chiều rộng và chiều cao là 4/3, kích thước đảm bảo đọc được thông tin từ khoảng cách yêu cầu.

- Thông tin hoặc tín hiệu được sơn hoặc lắp đặt trên nền trắng của bảng thông tin, nội dung và màu sắc phụ thuộc thông tin cần cung cấp.

- Đặc tính ánh sáng ban đêm: Tùy điều kiện thực tế nhưng không được xung đột với đặc tính thông báo của các báo hiệu hàng hải khác đã được quy định.

2.5.6.4. Điều kiện sử dụng báo hiệu: Phải được công bố trên các ấn phẩm hải đồ và tài liệu thích hợp.

2.6. Độ lệch cho phép của báo hiệu nổi trong quá trình sử dụng

- Đối với báo hiệu hai bên luồng và báo hiệu vùng nước an toàn: Vị trí tâm của báo hiệu bị xê dịch không được vượt quá 1,5 lần bán kính quay vòng của báo hiệu theo phương ngang luồng và 3,0 lần bán kính quay vòng của báo hiệu theo phương dọc luồng.

- Đối với báo hiệu khác (báo hiệu hướng luồng chính, báo hiệu chuyên dùng, báo hiệu chướng ngại vật biệt lập, báo hiệu phương vị): Vị trí tâm của báo hiệu bị xê dịch không được vượt quá 1,5 lần bán kính quay vòng của báo hiệu.

Công thức tính toán bán kính quay vòng của báo hiệu nổi được xác định theo Phụ lục 4.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2.7.1. Ánh sáng chớp đơn

2.7.1.1. Chu kỳ chp từ 2,0 giây đến 15,0 giây;

2.7.1.2. Thời gian tối giữa hai lần chớp sáng không được nhỏ hơn ba lần thời gian của một chớp sáng.

2.7.2. Ánh sáng chớp nhóm

2.7.2.1. Chu kỳ chớp từ 2,0 giây đến 20,0 giây đối với ánh sáng chớp nhóm 2; đến 30,0 giây đối với ánh sáng chớp nhóm 3 trở lên;

2.7.2.2. Thời gian tối giữa các chớp sáng trong một nhóm bằng nhau và nhỏ hơn thời gian tối giữa các nhóm;

2.7.2.3. Thời gian tối trong một nhóm không được nhỏ hơn thời gian của một chp sáng;

2.7.2.4. Thời gian tối giữa các nhóm không được nhỏ hơn 3 lần thời gian tối trong một nhóm;

2.7.2.5. Đối với ánh sáng chớp nhóm 2, tổng thời gian sáng và thời gian tối trong nhóm không được nhỏ hơn 1,0 giây;

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2.7.2.7. Ánh sáng chớp nhóm sử dụng cho đèn biển, đăng tiêu và chập tiêu gm ánh sáng chớp nhóm 2, nhóm 3, nhóm 4 và nhóm 5.

2.7.3. Ánh sáng chớp nhóm hỗn hợp

Chu kỳ chớp tối đa không lớn hơn 30,0 giây.

2.7.4. Ánh sáng chớp theo tín hiệu mã Morse

Chu kỳ chớp tối đa không lớn hơn 30,0 giây.

2.8. Báo hiệu hàng hải AIS

2.8.1. Tác dụng

2.8.1.1. Báo hiệu luồng hàng hải, vùng nước, phân luồng giao thông;

2.8.1.2. Báo hiệu công trình trên biển;

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2.8.1.4. Truyền phát thông tin giám sát vị trí của báo hiệu nổi.

2.8.2. Phân loại và vị trí lắp đặt

Báo hiệu hàng hải AIS gồm ba loại, được lắp đặt như sau:

2.8.2.1. Báo hiệu hàng hải AIS “thực”; được lắp đặt trên một báo hiệu hàng hải đã có để truyền phát thông tin về báo hiệu đó.

2.8.2.2. Báo hiệu hàng hải AIS “giả”; được lắp đặt tại một vị trí bên ngoài báo hiệu hàng hải đã có để truyền phát thông tin về báo hiệu đó.

2.8.2.3. Báo hiệu hàng hải AIS “ảo”; được lắp đặt tại một vị trí nào đó để truyền phát thông tin về một báo hiệu hàng hải tại một vị trí nhất định mà tại đó không lắp đặt báo hiệu.

2.8.3. Phương thức hoạt động

Báo hiệu hàng hải AIS truyền phát dữ liệu đồng thời trên hai kênh VHF 161.975 MHz (87B) và 162.025 MHz (88B).

2.8.4. Chế độ hoạt động

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2.8.5. Thời gian hoạt động

Thời gian hoạt động của báo hiệu hàng hải AIS là 24 giờ/ngày.

2.8.6. Thông tin truyền phát

Nội dung định dạng cho các thông tin truyền phát sử dụng cho báo hiệu hàng hải AIS gồm có 4 loại sau đây:

2.8.6.1. Bức điện số 21:

Điện báo các thông tin về báo hiệu hàng hải cho các tàu nằm trong tầm hiệu lực của báo hiệu hàng hải. Nội dung chính của bức điện này gồm:

- Loại báo hiệu hàng hải.

- Tên báo hiệu hàng hải.

- Vị trí của báo hiệu hàng hải.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Kích thước của báo hiệu hàng hải và các vị trí liên quan.

- Một số thông tin khác của cơ quan quản lý báo hiệu như tình trạng kỹ thuật của báo hiệu hàng hải.

2.8.6.3. Bức điện số 12:

Dành riêng cho các cơ quan quản lý báo hiệu sử dụng đ phát các thông tin liên quan đến an toàn hàng hải cho các tàu nằm trong tầm hiệu lực của báo hiệu hàng hải.

2.8.6.4. Bức điện số 8:

Được sử dụng để gửi các thông tin khí tượng và thủy văn ở khu vực bố trí báo hiệu hàng hải cho các tàu nằm trong tầm hiệu lực của báo hiệu hàng hải.

2.8.6.5. Bức điện số 6:

Được sử dụng đ gửi thông tin về tình trạng hoạt động của báo hiệu hàng hải, phục vụ cho việc giám sát tình trạng hoạt động của báo hiệu.

2.9. Báo hiệu Tiêu Radar (Racon)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2.9.1. Tác dụng

2.9.1.1. Báo hiệu ven biển, báo hiệu nhập bờ;

2.9.1.2. Báo hiệu chướng ngại vật nguy hiểm;

2.9.1.3. Báo hiệu chập tiêu vô tuyến điện hàng hải;

2.9.1.4. Báo hiệu các điểm quan trọng trên luồng hàng hải;

2.9.1.5. Báo hiệu vị trí trên vùng bin khó nhận biết bằng radar tàu;

2.9.1.6. Báo hiệu tuyến hàng hải dưới cầu;

2.9.1.7. Báo hiệu công trình trên biển.

2.9.2. Vị trí lắp đặt

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2.9.2.1. Khu vực có đường bờ không rõ nét, khó xác định trên màn hình radar của tàu.

2.9.2.2. Trên các báo hiệu hàng hải thị giác, cả báo hiệu cố định và báo hiệu nổi, để thông báo các đặc tính của các báo hiệu này, đặc biệt trong các khu vực có tầm nhìn xa bị hạn chế do ảnh hưởng của sương mù, mưa gió ...

2.9.2.3. Tại các chướng ngại vật mới phát sinh và chưa được ghi trên hải đồ.

2.9.2.4. Tại các cầu bắc ngang luồng để báo hiệu tuyến hành hải dưới các cầu.

2.9.2.5. Trên các chập tiêu để định hướng cho tàu thuyền hành hải trên luồng theo đúng trục luồng.

2.9.2.6. Tại các công trình trên biển

2.9.3. Các thông số kỹ thuật

Dải tần số hoạt động:

Racon hoạt động trên cả hai dải tần số là dải tần số X (9.300 MHz-9.500 MHz) và dải tần số S (2.900 MHz-3.100 MHz).

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Mã nhận dạng của Racon được đặt theo dạng tín hiệu mã Morse, bao gồm toàn bộ chiều dài tín hiệu phản hồi của Racon;

- Mã nhận dạng của Racon phải bảo đảm dễ nhận biết, được bắt đầu với một du gạch (). Các mã nhận dạng của Racon được quy định trong Phụ lục 5;

- Tín hiệu mã Morse chữ “D” là mã nhận dạng đặc biệt của Racon được dùng đ báo hiệu chướng ngại vật nguy hiểm mới phát hiện hoặc công trình trên bin chưa được đánh dấu trên hải đồ. Chiều dài toàn bộ tín hiệu của tín hiệu mã Morse chữ “D” hiển thị trên màn hình radar tàu tương đương 1 hải lý;

- Khi sử dụng Racon để báo hiệu khoảng thông thuyền dưới chân cầu cắt ngang luồng hàng hải, tín hiệu mã Morse chữ "T" báo hiệu bên phải khoảng thông thuyền, tín hiệu mã Morse chữ "B" báo hiệu bên trái khoảng thông thuyền.

2.9.3.2. Chu kỳ hoạt động:

Lựa chọn một trong các chu kỳ sau:

15 giây ON + 30 giây OFF = 45 giây;

30 giây ON + 15 giây OFF = 45 giây;

20 giây ON + 40 giây OFF = 60 giây;

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

15 giây ON + 45 giây OFF = 60 giây;

45 giây ON +15 giây OFF = 60 giây;

30 giây ON + 30 giây OFF = 60 giây.

Trong đó: ON là thời gian phát tín hiệu, OFF là thời gian ngừng phát tín hiệu trong một chu kỳ hoạt động của Racon.

2.9.3.3. Thời gian hoạt động:

Thời gian hoạt động của Racon là 24 giờ/ngày.

2.10. Báo hiệu âm thanh

2.10.1. Tác dụng

Báo hiệu âm thanh được lắp đặt tại các vị trí nguy hiểm cho hàng hải ở khu vực thường xuyên có sương mù dày đặc làm giảm tầm nhìn xa.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Được lắp đặt tại các vị trí nguy hiểm cho tàu thuyền hành hải ở khu vực thường xuyên có sương mù dày đặc làm giảm tầm nhìn xa.

2.10.3. Các thông số kỹ thuật

2.10.3.1. Tần số âm phát

Từ 75 Hz đến 1.575 Hz;

2.10.3.2. Mã tín hiệu

Tín hiệu âm thanh được phát theo tín hiệu mã Morse; khoảng thời gian tối thiu của âm ngắn là 0,75 giây; âm dài bằng ba lần âm ngắn.

2.10.3.3. Các mã tín hiệu âm thanh đặc biệt

- Tín hiệu mã Morse chữ “U” dùng để báo hiệu công trình trên biển;

- Tín hiệu mã Morse chữ “D” dùng để báo hiệu chướng ngại vật nguy hiểm.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Báo hiệu âm thanh được sử dụng khi tầm nhìn xa khí tượng nhỏ hơn hoặc bằng 2 hải lý.

3. QUẢN LÝ CHẤT LƯỢNG

3.1. Việc thiết kế, gia công chế tạo, xây dựng, lắp đặt, quản lý vận hành và khai thác các báo hiệu hàng hải phải tuân thủ đầy đủ các quy định của Quy chuẩn kỹ thuật quốc gia này.

3.2. Các báo hiệu và thiết bị báo hiệu hàng hải, trước khi đưa vào sử dụng khai thác phải được chứng nhận hợp quy hoặc được Bộ Giao thông vận tải chấp thuận bằng văn bản.

3.3. Trong quá trình vận hành khai thác báo hiệu hàng hải phải duy trì đặc tính nhận biết, không để suy giảm sai lệch so với thiết kế ban đầu đã thông báo hàng hải. Đặc biệt đối với báo hiệu nổi, khi có sai lệch về vị trí cho phép cần phát hiện kp thời và có biện pháp khắc phục xử lý sự cố ngay.

3.4. Việc đo đạc đánh giá tình trạng kỹ thuật báo hiệu hàng hải phải có thiết bị đo chuyên dùng hoặc do cơ quan có chức năng thực hiện.

4. TRÁCH NHIỆM CỦA TỔ CHỨC, CÁ NHÂN

4.1. Các cơ sở thiết kế

4.1.1. Phải tiến hành thiết kế báo hiệu thoả mãn các quy định của Quy chuẩn kỹ thuật quốc gia này;

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

4.2. Các cơ sở đóng mới sản xuất, hoán cải, phục hồi, sửa chữa, duy tu bảo dưỡng báo hiệu hàng hải và thiết bị báo hiệu hàng hải

4.2.1. Phải có đủ năng lực, bao gồm cả trang thiết bị, cơ sở vật chất và nhân lực có trình độ chuyên môn đáp ứng yêu cầu kỹ thuật, đảm bảo cho báo hiệu và thiết bị báo hiệu hàng hải như thiết kế đã được phê duyệt hoặc như đã thông báo hàng hải; Các cơ sở đóng mới sản xuất, hoán cải, phục hồi, sửa chữa, bảo dưỡng báo hiệu hàng hải phải đáp ứng quy định về đóng mới và sửa chữa tàu biển;

4.2.2. Phải có kinh nghiệm trong lĩnh vực ít nhất là năm năm liên tục.

4.2.3. Các sản phẩm của đơn vị phải được cơ quan có chức năng nghiệm thu, hoặc Bộ Giao thông vận tải có văn bản chấp thuận.

4.3. Các tổ chức, cá nhân quản lý hoặc đầu tư xây dựng, lắp đặt, bảo dưỡng báo hiệu hàng hải

4.3.1. Việc đầu tư xây dựng báo hiệu hàng hải được thực hiện theo quy định tại Quy chuẩn này và các quy định khác có liên quan của pháp luật.

4.3.2. Các đơn vị bảo đảm an toàn hàng hải có trách nhiệm:

a) Thực hiện việc quản lý báo hiệu hàng hải được giao theo quy định.

b) Thiết lập tạm thời các báo hiệu hàng hải được giao đột xuất.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

4.3.4. Trách nhiệm quản lý, vận hành báo hiệu hàng hải:

a) Cục Hàng hải Việt Nam tổ chức thực hiện việc quản lý nhà nước về báo hiệu hàng hải.

b) Các đơn vị bảo đảm an toàn hàng hải tổ chức quản lý, vận hành và chịu trách nhiệm về an toàn hoạt động của hệ thống báo hiệu hàng hải được giao.

c) Tổ chức, cá nhân quản lý, vận hành và chịu trách nhiệm về an toàn hoạt động của báo hiệu hàng hải do tổ chức, cá nhân thiết lập.

4.4. Các đối tượng khai thác báo hiệu hàng hải

4.4.1. Phải tuân thủ nghiêm túc các chỉ dẫn của báo hiệu hàng hải.

4.4.2. Khi phát hiện báo hiệu có hư hỏng hoặc tuyến luồng có sự thay đổi khác với chỉ dẫn của báo hiệu hàng hải phải có trách nhiệm thông báo ngay cho Cảng vụ hàng hải có liên quan và cơ quan quản lý báo hiệu hàng hải biết.

5. TỔ CHỨC THỰC HIỆN

5.1. Giao Cục Hàng hải Việt Nam hướng dẫn, thực hiện các nội dung của Quy chuẩn kỹ thuật quốc gia này.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



Phụ lục 1. Hệ số tương phản của một số mục tiêu với nền phía sau

Mục tiêu

Nn phía sau mục tiêu

Trời có mây

Trời không mây

Biển lặng sóng

Biển sóng nhẹ

Thực vật

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

1,0

-

0,7

-

0,8

Tháp đèn màu đỏ

0,8

-

-

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0,2

Tháp đèn màu xám tối

0,8

0,9

0,2

-

-

Tháp đèn màu xám

0,8

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0,7

-

0,6

Tháp đèn màu xám sáng

-

-

0,8

-

-

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

-

-

0,9

-

0,8

Tháp đèn màu nâu gạch

-

-

0,3

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

-

Tháp đèn màu gạch

-

-

-

0,2

-

Tháp đèn màu vàng sẫm

-

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

-

-

0,1



Phụ lục 2. Đặc điểm và giới hạn của màu thông thường

Màu

Đường biên

Phương trình đường biên

Hệ số độ chói

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Lớn nhất

Đỏ

Tía

Trắng

Da cam

y = 0,345 - 0,051x

y = 0,910 - x

y = 0,314 + 0,047x

0,07

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Da cam

Đỏ

Trắng

Vàng

y = 0,265 + 0,205x

y = 0,910 - x

y = 0,207 + 0,390x

0,20

--

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Da cam

Trắng

Xanh lục

y = 0,108 + 0,707x

y = 0,910 - x

y = 1,35x - 0,093

0,50

--

Xanh lục

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Trng

Xanh (ưu tiên)

Xanh (thường)

y = 0.313

y = 0,243 + 0,670x

y = 0,636 - 0,982x

y = 0,493 - 0,524x

0,10

--

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Xanh lục

Trng

Tía

y = 0,118 + 0,675x

y = 0,700 - 2,30x

y = 1,65x - 0,187

0,07

--

Trắng

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Xanh da trời

Xanh lục

Vàng

y = 0,010 + x

y = 0,610 - x

y = 0,030 + x

y = 0,710 - x

0,75

--

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Tía

Xanh da trời

Xanh lục

Vàng

y = x - 0,030

y = 0,570 - x

y = 0,050 + x

y = 0,740 - x

--

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Hình 6a: Đặc điểm và giới hạn của màu thông thường

Hình 6b: Biu đồ vùng quang ph của màu thông thường



Phụ lục 3. Đặc điểm và giới hạn của màu huỳnh quang

Màu

Đường biên

Phương trình đường biên

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Đỏ

Tía

Trắng

Da cam

y = 0,345 - 0,051x

y = 0,910 - x

y = 0,314 + 0,047x

0,25

Da cam

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Trắng

Vàng

y = 0,265 + 0,205x

y = 0,910 - x

y = 0,207 + 0,390x

0,40

Vàng

Da cam

Trắng

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

y = 0,108 + 0,707x

y = 0,910 - x

y = 1,35x - 0,093

0,60

Xanh lục

Vàng

Trắng

Xanh (ưu tiên)

Xanh (thường)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

y = 0,243 + 0,670x

y = 0,636 - 0,982x

y = 0,493 - 0,524x

0,25

Hình 7a: Đặc đim và giới hạn của màu huỳnh quang

Hình 7b: Biu đ vùng quang ph của màu huỳnh quang



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Bán kính quay vòng của báo hiệu nổi được xác định theo công thức:

Trong đó:

- R là bán kính quay vòng của báo hiệu nổi, (m);

- L là chiều dài xích neo, (m);

- H là chiều sâu nước lớn nhất, (m).

1. Chiều dài xích neo được xác định như sau:

- Trong trường hợp bình thường, chiều dài xích neo được chọn bằng 3 lần chiều sâu nước lớn nhất.

- Trong trường hợp cần thiết phải giảm chiều dài xích để giảm bán kính quay vòng của báo hiệu nổi thì chiều dài xích tối thiểu không được nhỏ hơn 1,5 lần chiều sâu nước lớn nhất đối với độ sâu lớn hơn 50 m hoặc 2,0 lần chiều sâu nước lớn nhất đối với độ sâu nhỏ hơn 50 m;

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2. Chiều sâu nước lớn nhất được xác định theo công thức:

H = h + ht + 0.5hs

Trong đó:

- h là chiều sâu nước tại vị trí thả báo hiệu tính đến mực nước số 0 hải đồ, (m);

- ht là chiều cao mực nước thủy triều lớn nhất, (m);

- hs là chiều cao sóng lớn nhất tại vị trí thả báo hiệu nổi, (m);



Phụ lục 5: Bảng mã Morse sử dụng cho Racon

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Phụ lục 6: Công thức tính toán thiết lập đèn biển, đăng tiêu độc lập

Chiều cao đèn biển được tính từ tâm ngọn lửa tới mực nước số 0 hải đồ”.

Công thức tính tầm hiệu lực của đèn biển:

Trong đó:

+ 2,03 là hệ số chiếu theo ảnh hưởng khúc xạ của khí quyển. Biến đi khí hậu trên thế giới có thể dẫn đến các lựa chọn hệ số khác nhau. Phạm vi chọn lựa cho hệ số này là 2,03 đến 2,12.

+ h là chiều cao của đèn biển được tính từ tâm ngọn lửa tới mực nước "số 0 hải đồ", m.

+ D là tầm hiệu lực của đèn biển (hải lý).

+ e là chiều cao của mắt người quan sát so với mặt biển, m.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

B = 0,29.D (m).

Các đăng tiêu được tính toán gần đúng như tính toán đối với đèn biển.

Bảng tra gần đúng tầm hiệu lực của đèn biển tính bằng hải lý

Chiều cao mt người quan sát, m

Chiu cao của đèn bin, m

0

1

2

3

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

5

10

50

100

200

300

1

2,0

4,1

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

5,5

6,1

6,6

8,5

16,4

22,3

30,8

37,2

2

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

4,9

5,7

6,4

6,9

7,4

9,3

17,2

23,2

31,6

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

5

4,5

6,6

7,4

8,1

8,6

9,1

11,0

18,9

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

33,3

39,7

10

6,4

8,5

9,3

9,9

10,5

11,0

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

20,8

26,7

35,1

41,6

20

9,1

11,1

12,0

12,6

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

13,6

15,5

23,4

29,4

37,8

44,2

30

11,1

13,2

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

14,6

15,2

15,7

17,5

25,5

31,4

39,8

46,3



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

1- Các tính toán sơ bộ các thông số kỹ thuật của chập tiêu tại Mục 2.2.3 của Quy chuẩn này.

2- Các tính toán chi tiết hơn được thực hiện theo Hướng dẫn và chương trình (trên phần mềm Excel) tính toán thiết kế chập tiêu giao thông thẳng của IALA (IALA Guideline 1023 - The Design Of Leading Lines).



Phụ lục 8: Bảng tín hiệu đèn của báo hiệu tình trạng giao thông trên luồng

Tín hiu số

Hình dạng, màu sắc

Đặc tính ánh sáng

Ý nghĩa

Thông báo chính

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Chớp nhanh

Tình trạng nguy him - Toàn bộ phương tiện thủy dừng lại hoặc chuyển hướng theo hướng dẫn

2

Sáng c định hoặc chớp đều

Phương tiện thủy không được lưu thông vào luồng.

3

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Phương tiện thủy lưu thông vào luồng theo một chiều

4

Sáng c định hoặc chớp đều

Phương tiện thủy lưu thông vào luồng theo hai chiều

5

Sáng c định hoặc chớp đều

Phương tiện thủy chỉ được lưu thông vào luồng theo lệnh điều động đặc biệt.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2a

Sáng c định hoặc chớp đều

Phương tiện thủy không được lưu thông vào luồng, trừ trường hợp phương tiện lưu thông ngoài phạm vi luồng chính không cần phải tuân thủ thông báo chính

5a

Sáng c định hoặc chớp đều

Phương tiện thủy chỉ được lưu thông vào luồng theo lệnh điều động đặc biệt, trừ trường hợp phương tiện lưu thông ngoài phạm vi luồng chính không cần phải tuân thủ thông báo chính



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Khu vực A

B ≤ 500 m

Bố trí 01 phao báo hiệu có đèn ở giữa khu vực

Khu vực E

L ≤ 2.500 m

B > 500 m

Bố trí 04 phao báo hiệu có đèn

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Ø ≤ 500 m

Bố trí 01 phao báo hiệu có đèn ở giữa khu vực

Khu vực G

500 m < Ø < 2.000 m

Bố trí 02 phao báo hiệu có đèn đối nhau

Khu vực I

Ø ≥ 2.000 m

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

B trí 03 phao báo đèn

Trong đó:

B: chiều rộng phạm vi khu vực.

L: chiều dài phạm vi khu vực.

f: Đường kính phạm vi khu vực.



Phụ lục 10: Số lượng và bố trí báo hiệu công trình thu năng lượng sóng và thủy triều.

- Đối với công trình độc lập:

Bố trí phao phù hợp với quy định hoặc có thể sử dụng thân công nổi trên mặt nước trình làm báo hiệu. Tầm hiệu lực của đèn không nhỏ hơn 5 hải lý.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Đối với nhóm công trình:

Bố trí hệ thống phao có đèn và không đèn như hình vẽ.

Giải thích ký hiệu:

: Báo hiệu hàng hải chuyên dùng có đèn.

: Báo hiệu hàng hải chuyên dùng không đèn.



Phụ lục 11: Tham khảo các tài liệu hướng dẫn, các khuyến cáo của Tổ chức Hải đăng quốc tế (IALA) về báo hiệu hàng hải.

IALA Publication's list

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Tên tài liệu



Sổ tay IALA



IALA NAVGUIDE



IALA Lighthouse Conservation Manual



Khuyến cáo

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

On maritime radio beacons (racons)

O-104

On «off station» signals for major floating aids to navigation

E-105

On the need to follow national and international standards

E-106

For the use of retro-reflecting material on aids to navigation marks within the IALA Maritime Buoyage System

E-107

On the design of normal moorings

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

For the surface colours used as visual signals on aids to navigation (specifications for ordinary and fluorescent colours)

E-109

For the calculation of the range of a sound signal

E-110

For the rhythmic characters of lights on aids to navigation

E-111

For port traffic signals

E-112

For leading lights (Microsoft Excel program available on request)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

For the marking of fixed bridges over navigable waters 05/1998 E Free -

O-118

On the recording of aids to navigation positions

A-123

On the provision of shore based Automatic Identification Systems (AIS)

A-124

On Automatic Identification System (AIS) shore station and networking aspects relating to the AIS Service

A-126

On the use of Automatic Identification Systems (AIS) in Marine Aids to Navigation

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

On operating procedures for Vessel Traffic Services

O-130

On Categorisation and Availability Objectives for Short Range Aids to Navigation

O-132

On Quality Management for Aids to Navigation Authorities

O-133

On the Emergency Wreck Marking Buoy

O-134

On the IALA Risk Management Tool for Ports and Restricted Waterways

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

On the Marking of Man-Made Offshore Structures

E-200-0

On Marine Signal Lights - Overview

E-200-1

On Marine Signal Lights - Colours

E-200-2

On Marine Signal Lights - Calulation, Definition and Notation of Luminous Range

E-200-3

On Marine Signal Lights - Measurements 12/2008 E Free -

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

On Marine Signal Lights - Determination and Calculation of Effective Intensity

E-200-5

On Marine Signal Lights - Estimation of the Performance of Optical Apparatus



Hướng dẫn

1005

On contracting out Aids to Navigation Services 12/2005 E Free -

1006

On plastic buoys

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

On lighthouse maintenance

1008

On remote monitoring and control of aids to navigation

1010

On Racon Range Performance

1011

On a standard method for defining and calculating the load profile of aids to navigation

1012

For the protection of lighthouses and aids to navigation against damage from lightning

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

On Painting aids to navigation buoys

1018

On Risk Management

1023

For the design of leading lines (note - for Excel program see Recommendation E-112)

1028

On Universal Automatic Identification (AIS) - Volume 1, Part 1 Operational Issues

1029

On the Universal Automatic Identification System (AIS) - Volume 1, Part 2 - Technical Issues

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

On the provision of aids to navigation for different classes of vessels, including high speed craft

1035

Availability and Reliability of Aids to Navigation

1036

On Environmental Consideration in Aids to Navigation Engineering

1037

On Data Collection for Aids to Navigation Performance Calculation

1038

On Ambient Light Levels at which Aids to Navigation should switch on and off

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

On Designing Solar Power Systems for Aids to Navigation (note - with excel file, same number)

1041

On Sector Lights

1043

On Light Sources used in Visual Aids to Navigation

1044

On Secondary Batteries for Aids to Navigation

1046

On a Response Plan for the Marking of New Wrecks

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

On Cost Comparison Methodology of Buoy Technologies

1048

On LED Technologies and their use in Signal Lights

1049

On the Use of Modern Light Sources in Traditional Lighthouse Optics

1050

On the Management and Monitoring of AIS Information

1051

On the Provision of Aids to Navigation in built up areas

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

On Quality Management in Aids to Navigaíion Service Delivery

1057

Use of Geographical Information Systems by Aids to Navigation Authorities

1058

Use of Simulation as a Tool for Waterway Design and Aids to Navigation Planning

1059

On the Comparison of Different Types of AIS Stations

1061

On Light Applications - Illumination of Structures

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

On The establishment of AIS as an Aid to Navigation

1063

On Agreements for Complementary use of Lighthouses

1065

On Aids to Navigation Signal Light Beam Vertical Divergence

1066

On The Design of Floating Aid to Navigation Moorings

1067-0

Selection of Power Systems for Aids to Navigation and Associated Equipment

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Total Electrical Loads of Aids to Navigation

1067-2

Power Sources

1067-3

Electrical Energy Storage for Aids to Navigation

1068

Provision of a Navigational Assistance Service by a Vessel Traffic Service

1069

Synchronisation of Lights

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

On AtoN Information Exchange and Presentation

1074

On Branding and Marketing of Historic Lighthouses

1075

On A Business Plan for the complementary use of a Historic Lighthouse

1076

On Building Conditioning of Lighthouses

1077

On Maintenance of Aids to Navigation

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

On Establishing and Conducting User Consultancy by Aids to Navigation Authorities

1081

On Virtual AtoN

Văn bản này chưa cập nhật nội dung Tiếng Anh

Bạn Chưa Đăng Nhập Thành Viên!


Vì chưa Đăng Nhập nên Bạn chỉ xem được Thuộc tính của văn bản.
Bạn chưa xem được Hiệu lực của Văn bản, Văn bản liên quan, Văn bản thay thế, Văn bản gốc, Văn bản tiếng Anh,...


Nếu chưa là Thành Viên, mời Bạn Đăng ký Thành viên tại đây


Bạn Chưa Đăng Nhập Thành Viên!


Vì chưa Đăng Nhập nên Bạn chỉ xem được Thuộc tính của văn bản.
Bạn chưa xem được Hiệu lực của Văn bản, Văn bản liên quan, Văn bản thay thế, Văn bản gốc, Văn bản tiếng Anh,...


Nếu chưa là Thành Viên, mời Bạn Đăng ký Thành viên tại đây


Bạn Chưa Đăng Nhập Thành Viên!


Vì chưa Đăng Nhập nên Bạn chỉ xem được Thuộc tính của văn bản.
Bạn chưa xem được Hiệu lực của Văn bản, Văn bản liên quan, Văn bản thay thế, Văn bản gốc, Văn bản tiếng Anh,...


Nếu chưa là Thành Viên, mời Bạn Đăng ký Thành viên tại đây


Bạn Chưa Đăng Nhập Thành Viên!


Vì chưa Đăng Nhập nên Bạn chỉ xem được Thuộc tính của văn bản.
Bạn chưa xem được Hiệu lực của Văn bản, Văn bản liên quan, Văn bản thay thế, Văn bản gốc, Văn bản tiếng Anh,...


Nếu chưa là Thành Viên, mời Bạn Đăng ký Thành viên tại đây


Quy chuẩn kỹ thuật QCVN 20:2015/BGTVT về Báo hiệu hàng hải

Bạn Chưa Đăng Nhập Thành Viên!


Vì chưa Đăng Nhập nên Bạn chỉ xem được Thuộc tính của văn bản.
Bạn chưa xem được Hiệu lực của Văn bản, Văn bản liên quan, Văn bản thay thế, Văn bản gốc, Văn bản tiếng Anh,...


Nếu chưa là Thành Viên, mời Bạn Đăng ký Thành viên tại đây


8.815

DMCA.com Protection Status
IP: 18.119.124.202
Hãy để chúng tôi hỗ trợ bạn!
