TIÊU
CHUẨN QUỐC GIA
TCVN
7637 : 2007
VẬT LIỆU CHỊU LỬA - GẠCH CAO ALUMIN CÁCH
NHIỆT
Refractory
materials -
High
alumina insulating bricks
Lời nói đầu
TCVN 7637 : 2007 do Ban Kỹ thuật Tiêu
chuẩn TCVN/TC33 Vật liệu chịu lửa hoàn thiện trên cơ sở dự thảo đề nghị của
Viện Vật liệu xây dựng - Bộ Xây dựng, Tổng Cục Tiêu chuẩn Đo lường Chất lượng
đề nghị, Bộ Khoa học và Công nghệ công bố.
VẬT
LIỆU CHỊU LỬA - GẠCH CAO ALUMIN CÁCH NHIỆT
Refractory
materials -
High
alumina insulating bricks
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Tiêu chuẩn này áp dụng
cho gạch cao alumin cách nhiệt có hàm lượng nhôm oxyt (Al2O3) không nhỏ hơn 45 %,
được sử dụng trong các thiết bị nhiệt.
2. Tài liệu viện dẫn
Các tài liệu viện dẫn
sau là cần thiết khi áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi
năm ban hành thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm
ban hành thì áp dụng phiên bản mới nhất, bao gồm các bản sửa đổi (nếu có).
TCVN 4851 : 1989 (ISO
3696 : 1987) Nước dùng để phân tích trong phòng thí nghiệm - Yêu cầu kỹ thuật
và phương pháp thử.
TCVN 6530-1 : 1999 Vật
liệu chịu lửa - Phương pháp thử - Phần 1: Xác định độ bền nén ở nhiệt độ thường.
TCVN 6530-3 :1999 Vật
liệu chịu lửa - Phương pháp thử - Phần 3: Xác định khối lượng thể tích, độ hút
nước, độ xốp biểu kiến và độ xốp thực.
TCVN 6530-5 : 1999 Vật
liệu chịu lửa - Phương pháp thử - Phần 5: Xác định độ co, nở phụ sau khi nung.
TCVN 6530-9 : 2007 Vật
liệu chịu lửa - Phương pháp thử - Phần 9: Xác định độ dẫn nhiệt bằng phương pháp
dây nóng (hình chữ thập).
TCVN 6533 : 1999 Vật
liệu chịu lửa alumosilicat - Phương pháp phân tích hóa học.
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
3. Phân loại, ký hiệu
qui ước
3.1. Theo mục đích sử dụng, gạch cao alumin cách nhiệt
được phân thành ba nhóm A, B và C, trong đó:
- nhóm A: dùng xây
lớp cách nhiệt;
- nhóm B: dùng xây
lớp vừa cách nhiệt vừa chịu lửa;
- nhóm C: dùng xây
lớp vừa chịu lửa vừa chịu lực.
3.2. Theo khối lượng thể
tích, gạch cao alumin cách nhiệt nhóm A, B hoặc C được phân thành các cấp theo Bảng
2.
3.3. Ký hiệu qui ước
Gạch cao alumin cách
nhiệt theo tiêu chuẩn này có ký hiệu qui ước với trình tự các thông tin sau:
CAN:
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
A, B hoặc C:
nhóm gạch;
H:
kiểu gạch.
VÍ DỤ: Gạch cao
alumin cách nhiệt nhóm A1, hình hộp chữ nhật, kích thước 230 mm x 114 mm x 20
mm, có ký hiệu qui ước như sau:
CAN-A1-H1
TCVN 7637 : 2007
4. Kiểu và kích thước
cơ bản

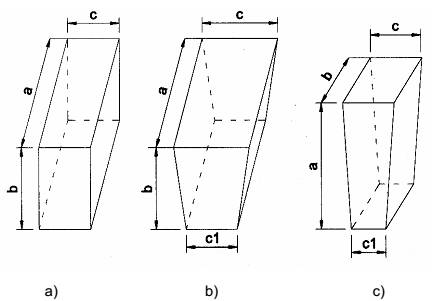

Kiểu và kích thước cơ
bản của gạch cao alumin cách nhiệt được quy định ở Hình 1 và Bảng 1.

...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Bảng
1 - Kiểu và kích thước cơ bản của gạch tiêu chuẩn
Kí
hiệu
Kiểu
gạch
Kích
thước danh nghĩa, mm
a
b
c
c1
H1
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
H3
H4
Gạch
hình hộp chữ nhật (Hình1a)
230
230
230
230
114
114
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
114
20
30
40
65
-
-
-
-
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
H6
H7
H8
Gạch
vát ngang (Hình 1b)
230
230
230
230
114
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
114
114
65
65
75
75
45
55
55
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
H9
H10
H11
H12
H13
Gạch
vát dọc (Hình 1c)
230
230
230
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
230
114
114
114
114
114
65
65
65
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
75
45
50
55
35
65
CHÚ THÍCH Gạch cao alumin
cách nhiệt có hình dạng và kích thước khác quy định ở Bảng 1 được sản xuất
theo thỏa thuận.
5. Yêu cầu kỹ thuật
5.1. Các chỉ tiêu kỹ
thuật
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Bảng
2 - Các chỉ tiêu kỹ thuật của gạch cao alumin cách nhiệt
Tên chỉ tiêu
Mức
Nhóm A
Nhóm B
Nhóm c
A1
A2
A3
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
B1
B2
B3
C1
C2
1. Hàm lượng nhôm oxit (Al2O3),
%, lớn hơn hoăc bằng
45
2. Khối lượng thể tích, g/cm3,
không lớn hơn
0,55
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
0,70
0,75
0,80
0,90
1,00
1,20
1,25
3. Độ bền nén nguội, MPa, không nhỏ hơn
0,78
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
0,98
0,98
2,40
3,00
3,00
6,90
9,80
4. Nhiệt độ sử dụng cao nhất ứng với độ co
phụ theo chiều dài không lớn hơn 2 %, °C
1 200
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
1 400
1 500
1 300
1 400
1 500
1 400
1 500
5. Độ dẫn nhiệt, W/m.K, ở nhiệt độ trung
bình 350 °C ±10 °C, không lớn hơn
0,19
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
0,23
0,26
0,27
0,31
0,36
0,44
0,52
5.2. Sai lệch về kích
thước và khuyết tật cho phép
Mức cho phép về sai
lệch kích thước và khuyết tật của gạch cao alumin cách nhiệt được quy định ở
Bảng 3.
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Dạng khuyết tật
Mức, mm
1. Dung sai kích thước
- đến 100 mm, không lớn hdn
± 2,0
- lớn hơn 100 mm đến 250 mm, không lớn hơn
± 3,0
- lớn hơn 250 mm, không lớn hơn
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
2. Độ cong vênh, không lớn hơn, khi:
- kích thước đến 250 mm
1,5
- kích thước lớn hơn 250 mm
2,5
3. Độ sâu sứt góc và cạnh, không lớn hơn
- trên bề mặt làm việc
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
- trên bề mặt không làm việc
4,0
4. Đường kính vết chảy riêng rẽ, không lớn
hơn
3,0
5. Vết rạn nứt
Không được tạo
thành lưới và không được cắt cạnh
Chiều dài vết rạn nứt, không lớn hơn khi:
- chiều rộng vết nút nhỏ hơn 0,25mm
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
- chiều rộng vết nút từ 0,25mm đến 0,5mm
30
- chiều rộng vết nút lớn hơn 0,5 mm đến
1,0mm
10
- chiều rộng vết nút lớn hơn 1,0mm
Không cho phép
6. Phương pháp thử
6.1. Lấy mẫu
Theo TCVN 7190-2 :
2002.
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Theo TCVN 6530-3 :
1999.
6.3. Xác định hàm lượng
nhôm oxit
Theo TCVN 6533 :
1999.
6.4. Xác định nhiệt
độ sử dụng cao nhất ứng với độ co phụ theo chiều dài
Theo TCVN 6530-5 :
1999.
6.5. Xác định độ bền
nén nguội
Theo TCVN 6530-1 :
1999, nhưng áp dụng tốc độ tăng tải là (0,05 ± 0,005) MPa trong 1 giây.
6.6. Xác định độ dẫn
nhiệt
Theo TCVN 6530-9 :
2007.
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Theo Phụ lục A.
7. Bao gói, ghi nhãn,
bảo quản và vận chuyển
7.1. Bao gói, ghi nhãn
Gạch cao alumin cách nhiệt
được đóng kiện có chèn chặt bằng vật liệu mềm. Bên ngoài kiện có nhãn ghi rõ:
- tên và địa chỉ cơ
sở sản xuất;
- tên và ký hiệu gạch
theo 3.3;
- số hiệu lô và khối
lượng kiện;
- ký hiệu tránh nước;
- tháng và năm sản
xuất.
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
- kiểu và kích thước
gạch;
- các chỉ tiêu kỹ
thuật theo Bảng 2;
- khối lượng và số
hiệu lô;
- tháng và năm sản
xuất;
- viện dẫn tiêu chuẩn
này.
7.2. Bảo quản
Gạch cao alumin cách nhiệt
được bảo quản riêng biệt theo từng lô và được xếp cách nền, cách tường trong kho
có mái che.
7.3. Vận chuyển
Có thể sử dụng mọi phương
tiện để vận chuyển gạch cao alumin cách nhiệt, nhưng phải đảm bảo tránh bị ẩm ướt
và va đập.
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
PHỤ LỤC A
(quy định)
Xác định kích thước,
khuyết tật gạch cao alumin cách nhiệt
A.1. Thiết bị, dụng
cụ
- thước lá,
bằng kim loại, chính xác tới 1,0 mm;
- thước cặp,
loại có thanh chống, chính xác đến 0,5 mm;
- thước cữ, có
vạch chia chính xác đến 0,5 mm;
- kính lúp, loại
phân vạch, chính xác đến 0,01 mm.
A.2. Đo kích thước
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Dùng thước lá kim
loại đo các chiều dài, chiều rộng và chiều dày theo đường trục giữa của mặt
viên gạch. Kết quả là giá trị trung bình cộng số đo của hai mặt đối diện.
- Đối với viên gạch
vát dọc, vát ngang:
Mặt chữ nhật được đo
như đối với viên hình hộp chữ nhật. Mặt hình thang phải đo thêm chiều cao của hình
thang.
A.3. Đo độ cong vênh
của viên gạch
Dùng thước lá, thước
cặp hoặc thước cữ, đo khe hở lớn nhất tạo thành giữa mặt của viên gạch với cạnh
của thước tại vị trí cong vênh lớn nhất.
A.4. Đo độ sứt góc và
cạnh của viên gạch
Dùng thước lá kim
loại và thước cặp, đo chiều sâu lớn nhất tạo thành của vết sứt so với cạnh dưới
của thước lá.
A.5. Đo đường kính
của vết chảy
Dùng thước lá kim
loại đo chiều rộng lớn nhất của vết chảy.
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Dùng kính lúp phân
vạch, đo chiều rộng lớn nhất của các vết rạn, nứt; Dùng thước lá kim loại, đo chiều
rộng lớn nhất của các vết rạn, nứt.
