BỘ Y TẾ
-------
|
CỘNG HÒA XÃ HỘI CHỦ
NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
---------------
|
|
Số: 3876/QĐ-BYT
|
Hà Nội, ngày 14 tháng
8 năm 2021
|
QUYẾT
ĐỊNH
BAN HÀNH HƯỚNG DẪN THIẾT KẾ TẠM THỜI TRUNG TÂM
HỒI SỨC TÍCH CỰC ĐIỀU TRỊ BỆNH NHÂN COVID-19
BỘ TRƯỞNG
BỘ Y TẾ
Căn cứ Nghị định số
75/2017/NĐ-CP ngày 20/6/2017 quy định chức năng, nhiệm vụ, quyền hạn và cơ cấu
tổ chức của Bộ Y tế;
Căn cứ Luật khám bệnh,
chữa bệnh ngày 23/11/2009;
Căn cứ Luật phòng,
chống bệnh truyền nhiễm ngày 21/11/2007;
Căn cứ Quyết định số
447/QĐ-TTg ngày 01/4/2020 của Thủ tướng Chính phủ về việc công bố dịch
COVID-19;
Căn cứ Quyết định số
3616/QĐ-BYT ngày 29/7/2021 của Bộ Y tế về việc phê duyệt Đề án “Tăng cường năng
lực cấp cứu, hồi sức tích cực cho các bệnh viện điều trị người bệnh COVID-19
nặng”;
Xét đề nghị của Vụ
trưởng Vụ Trang thiết bị và Công trình y tế.
QUYẾT
ĐỊNH:
Điều 1. Ban
hành kèm theo Quyết định này tài liệu Hướng dẫn thiết kế tạm thời Trung tâm hồi
sức tích cực điều trị bệnh nhân COVID-19.
Điều 2. Quyết
định này có hiệu lực kể từ ngày ký ban hành.
Điều 3. Các
Ông, Bà: Chánh Văn phòng Bộ; Chánh Thanh tra Bộ; Vụ trưởng, Cục trưởng các Vụ,
Cục thuộc Bộ Y tế; Tổng Cục trưởng thuộc Bộ Y tế; Thủ trưởng các đơn vị trực
thuộc Bộ Y tế; Giám đốc Sở Y tế các tỉnh thành phố trực thuộc trung ương; Thủ
trưởng y tế ngành và thủ trưởng các đơn vị có liên quan chịu trách nhiệm thi
hành Quyết định này./.
|
Nơi nhận:
-
Như điều 3;
- PTTg Vũ Đức Đam, Trưởng BCĐQG phòng chống dịch COVID-19 (để báo cáo);
- Bộ trưởng (để báo cáo);
- Các đ/c Thứ trưởng Bộ y tế;
- Cổng TTĐT Bộ y tế;
- Lưu: VT; TB-CT.
|
KT. BỘ TRƯỞNG
THỨ TRƯỞNG
Nguyễn Trường Sơn
|
HƯỚNG DẪN
THIẾT KẾ TẠM THỜI TRUNG TÂM HỒI SỨC
TÍCH CỰC ĐIỀU TRỊ BỆNH NHÂN COVID-19
(Ban hành kèm theo Quyết định số: /QĐ-BYT ngày /8/2021 của Bộ
trưởng Bộ Y tế )
1. Mục đích của tài liệu:
Hướng dẫn
thiết kế tạm thời Trung tâm hồi sức tích cực điều trị bệnh nhân COVID-19 (sau
đây gọi là Trung tâm HSTC) là tài liệu áp dụng cho công tác thiết kế, thi công
khi xây dựng mới, cải tạo và mở rộng hoán đổi các hạng mục công trình công
cộng, bệnh viện hiện có đảm bảo cơ sở hạ tầng phục vụ cho công tác điều trị hồi
sức tích cực cho người bệnh COVID-19 tiến triển nặng, nguy kịch đe dọa tính
mạng.
Tài liệu
hướng dẫn thiết kế dây chuyền công năng, cách phân vùng cho các chức năng, yêu
cầu chi tiết của mỗi phân vùng, các luồng giao thông của Trung tâm HSTC để đảm
bảo cơ sở hạ tầng chăm sóc điều trị tích cực cho bệnh nhân nặng và nguy kịch,
đồng thời tạo môi trường làm việc an toàn cho bác sỹ, nhân viên y tế và người
phục vụ.
Tài liệu
hướng dẫn với mục đích thiết lập Trung tâm HSTC trong thời gian ngắn, đáp ứng
kịp thời diễn biến lan nhanh của dịch bệnh, do đó hướng dẫn các giải pháp dùng
các vật liệu hoàn thiện, trang thiết bị gắn theo công trình được sản xuất trong
nước hoặc sẵn có tại địa phương.
(kèm theo Phụ lục bản vẽ minh họa)
2. Hướng dẫn thiết kế:
Trung tâm
hồi sức tích cực gồm các khu chức năng cơ bản sau:
a) Khu điều
hành:
- Phòng
lãnh đạo;
- Các phòng
ban chức năng;
- Phòng
điều hành trung tâm.
b) Khu đặt
giường điều trị hồi sức tích cực;
- Khu bệnh
nhân nguy kịch, bệnh nhân nặng, bệnh nhân phục hồi chờ xuất viện;
- Các phòng
mổ, đẻ (nếu có);
- Phòng
chất thải y tế và đổ chất thải bệnh nhân. c) Khu nhân viên y tế:
- Phòng làm
việc, hội chẩn;
- Phòng xét
nghiệm;
- Phòng
nghỉ;
- Phòng mặc
đồ bảo hộ;
- Phòng
thay đồ (tháo bảo hộ/tháo khẩu trang/tắm wc).
d) Khu phụ
trợ:
- Kho dược,
vật tư thiết bị y tế;
- Khu cấp
khí y tế, cấp điện, cấp thoát nước;
- Khu kiểm
soát nhiễm khuẩn (tiệt trùng/tập trung rác thải y tế);
- Khu lưu
giữ, bảo quản tử thi.

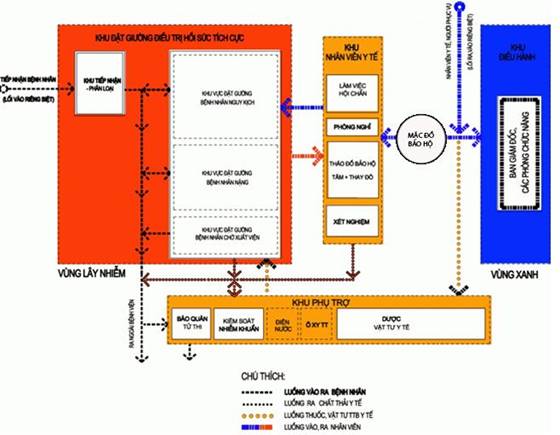

Sơ đồ
nguyên lý Trung tâm hồi sức tích cực điều trị bệnh nhân Covid-19
Thiết kế
các khu vực chức năng trong Trung tâm HSTC phải tuân thủ các hướng dẫn của Bộ
Xây dựng (QĐ số 212/QĐ-BXD ngày 01/3/2021 về việc ban hành hướng dẫn thiết kế
bệnh viện dã chiến), của Ban Chỉ đạo Quốc gia phòng, chống COVID-19 (QĐ số:
3455/QĐ-BCĐQG ngày 5/8/2020 về việc “Hướng dẫn quản lý chất thải và vệ sinh trong
phòng, chống dịch COVID-19”) và hướng dẫn của Bộ Y tế (QĐ số: 5188/QĐ-BYT ngày 14/12/2020
về việc ban hành hướng dẫn phòng và kiểm soát lây nhiễm SARS- COV-2 trong cơ sở
khám bệnh, chữa bệnh).
Bố trí các
khu vực chức năng phải đảm bảo nguyên tắc phân vùng theo 3 mức độ nguy cơ lây
nhiễm:
- Vùng có
nguy cơ lây nhiễm cao (màu đỏ): khu vực tiếp nhận và đặt giường điều trị bệnh
nhân;
- Vùng có
nguy cơ lây nhiễm (màu vàng): khu vực nhân viên y tế, phụ trợ;
- Vùng có
nguy cơ lây nhiễm thấp (màu xanh): khu vực điều hành.

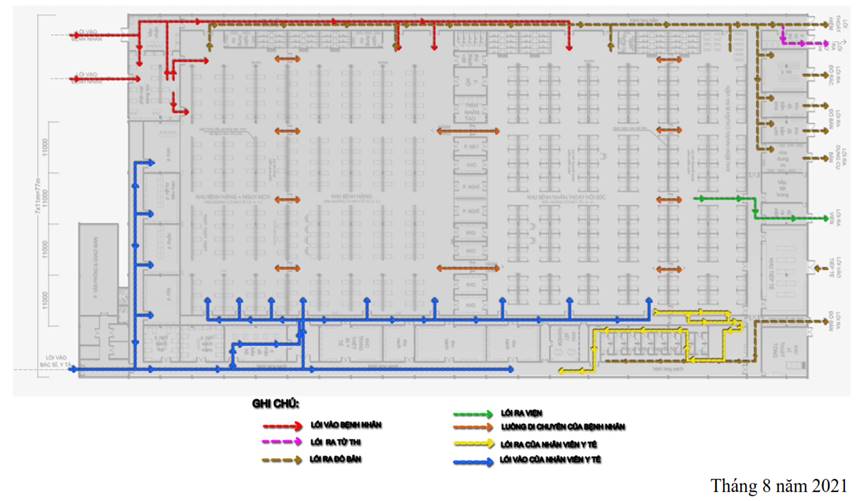

Các luồng
giao thông của tất cả các đối tượng trong Trung tâm HSTC phải được thiết kế
riêng biệt, theo một chiều và hạn chế giao cắt giữa các phân vùng.

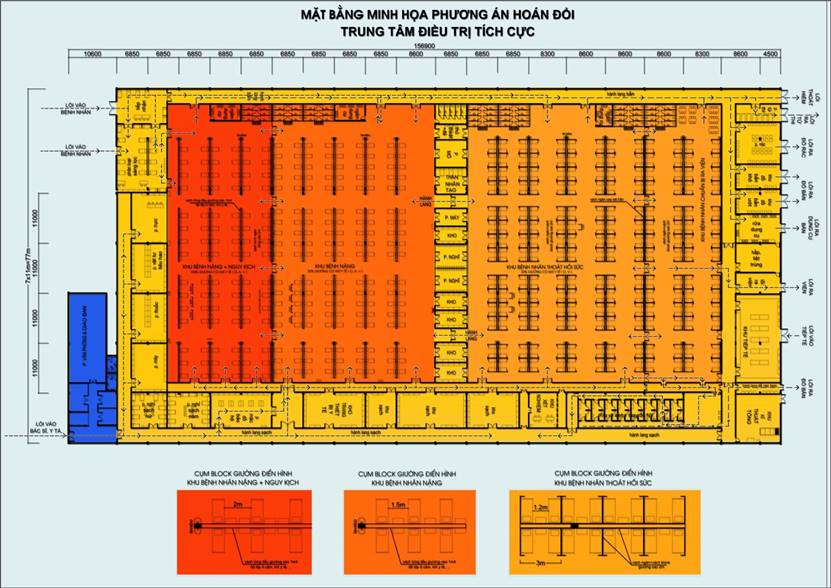

Với các
Trung tâm HSTC được hoán đổi chức năng từ các công trình hiện có, tùy theo điều
kiện hiện trạng để tổ chức đảm bảo các nguyên tắc về phân vùng, dây chuyền công
năng, các luồng giao thông cho từng đối tượng, khoảng cách an toàn… Khu vực
bệnh nhân cần được ưu tiên tổ chức trong không gian lớn, tiếp đến là thiết lập
các phân khu nhân viên y tế và phân khu phụ trợ. Với các Trung tâm HSTC xây

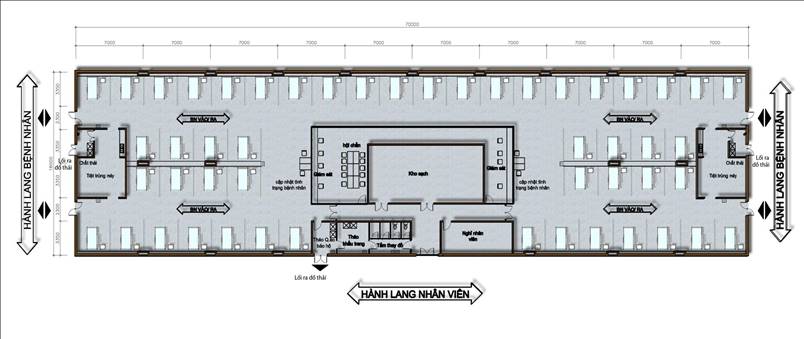

dựng mới, tùy theo quy mô để tổ hợp nhiều các Module 50 giường. Với các Trung
tâm HSTC thuộc bệnh viện tuyến tỉnh, tuyến quận, huyện, căn cứ vào hướng dẫn
thiết kế để hoán đổi công năng đảm bảo các yêu cầu cụ thể của từng phân khu.
Quá trình
triển khai xây dựng, cần áp dụng tối đa các giải pháp lắp ghép (giải pháp kết
cấu, kiến trúc…), sử dụng các vật tư, vật liệu sẵn có trong nước, sẵn có tại
địa phương để tổ chức thi công nhanh, gấp rút đáp ứng kịp thời diễn biến lan
nhanh của dịch bệnh hiện nay.
2.1. Yêu
cầu đối với Khu điều hành (vùng xanh):
Nằm ở vị
trí biệt lập, lựa chọn các hạng mục công trình đầu hướng gió tự nhiên, đảm bảo
khoảng cách an toàn với các khu chức năng khác của Trung tâm HSTC, phải thiết
kế lối đi riêng và hệ thống công nghệ thông tin đảm bảo điều hành hoạt động của
Trung tâm.
Khu điều
hành gồm các phòng chức năng chính như sau: các phòng giám đốc, phó giám đốc,
Hành chính văn thư, Tổ chức cán bộ, Kế hoạch tổng hợp, Tài chính kế toán, Vật
tư thiết bị, khu vệ sinh thay đồ nhân viên... phòng giao ban và đặc biệt bố trí
phòng điều hành với màn hình lớn đi kèm là hệ thống công nghệ thông tin phục vụ
theo dõi, họp trực tuyến, kết nối camera, internet từ khu buồng bệnh, phòng hội
chẩn khu nhân viên y tế với hệ thống khám chữa bệnh từ xa trên toàn quốc khi
cần.
Diện tích
các khu vực chức năng tùy từng điều kiện cụ thể để lựa chọn hoán đổi, nhưng yêu
cầu đủ số lượng các phòng chức năng của Trung tâm HSTC, với diện tích không nhỏ
hơn 12m2/ một phòng, riêng với phòng giao ban và phòng hội chẩn diện tích không
nhỏ hơn 18m2/phòng.
2.2. Yêu
cầu đối với Khu đặt giường hồi sức tích cực (vùng đỏ):
2.2.1. Khu
đặt giường hồi sức tích cực:
Nằm ở vị
trí trung tâm, liên hệ trực tiếp với các khu chức năng khác, đảm bảo phân luồng
giao thông cho nhân viên, bệnh nhân và phụ trợ hậu cần.
Giao thông:
- Lối vận
chuyển bệnh nhân theo đường vào, ra riêng biệt;
- Lối vào
ra của nhân viên, lối vào của vật tư thiết bị y tế;
- Lối ra
của chất thải y tế.

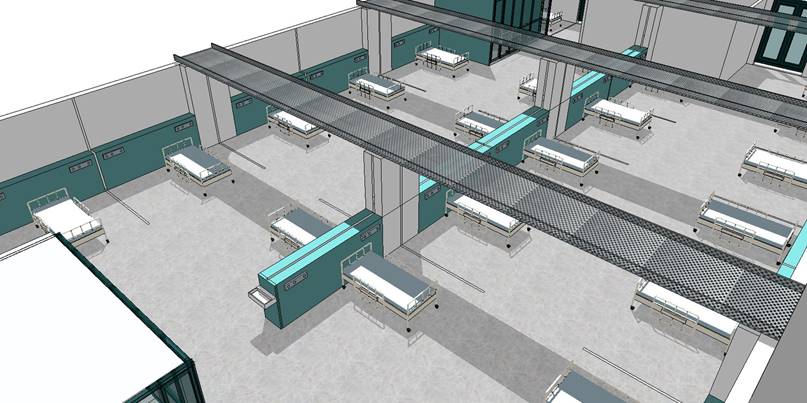

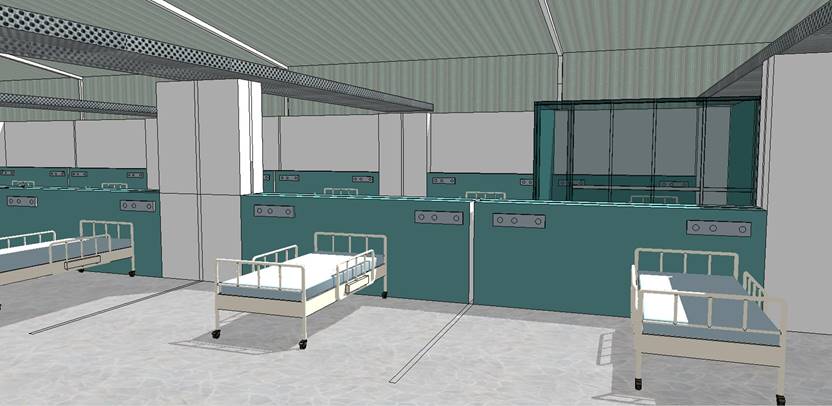

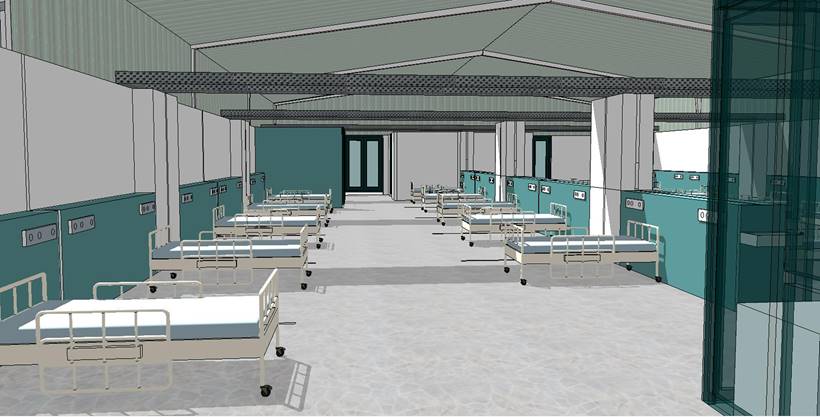

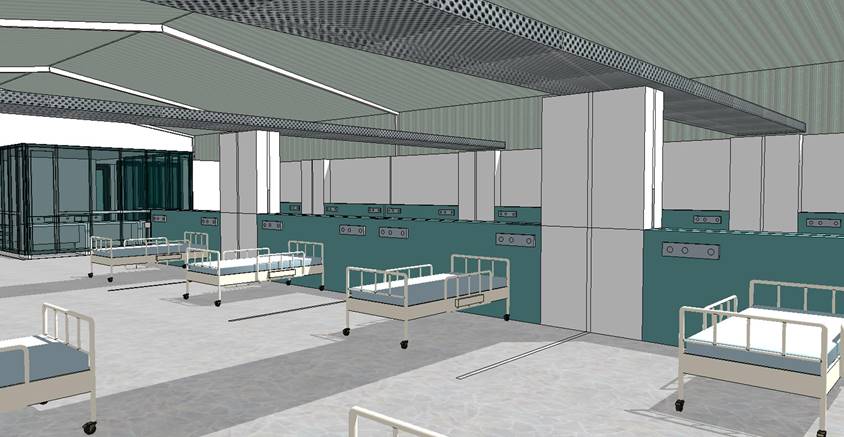

Tổ chức mặt
bằng:
- Khu vực
đặt giường hồi sức tích cực bố trí liên hoàn trong không gian lớn, các đầu
giường HSTC được cấp các hệ thống cấp điện, cấp khí y tế, cấp nước RO (nếu có)
cho các thiết bị y tế hỗ trợ điều trị tích cực;
- Diện tích
cho 1 giường không nhỏ hơn 12m2/giường;
- Bố trí vị
trí các giường đảm bảo giao thông trong khu điều trị khoảng cách giữa các
giường với giường không nhỏ hơn 2m, khoảng cách giữa các chân giường để dành
cho lối đi không nhỏ hơn 3m, hạn chế bố trí các vách ngăn để đảm bảo tầm nhìn,
thiết kế hệ thống camera hỗ trợ theo dõi bệnh nhân với độ nét cao kết nối với
phòng hội chẩn (khu nhân viên y tế) với phòng điều hành (khu điều hành);
- Tùy theo
quy mô của Trung tâm HSTC để bố trí chia thành các khu vực: Khu vực bệnh nhân
nguy kịch; Khu vực bệnh nhân nặng; Khu vực bệnh nhân phục hồi và chờ ra viện,
các khu vực này bố trí theo thứ tự từ vị trí sảnh đón bệnh nhân và sảnh cho
bệnh nhân ra viện, các khu vực này được ngăn chia bố trí riêng để ưu tiên tập
trung đầu tư hạ tầng cấp khí y tế, cấp nước RO cho phù hợp với từng khu.
- Trong khu
vực đặt giường hồi sức tích cực, với khoảng 50 giường bố trí 01 bàn làm việc có
máy tính kết nối internet để nhân viên y tế kịp thời nhập dữ liệu theo dõi,
chăm sóc, thực hiện y lệnh, các điều chỉnh can thiệp điều trị.
- Bố trí
chậu rửa tay trong buồng bệnh với kích thước lớn kiểu chậu rửa tay phẫu thuật
(rộng dài sâu khoảng 50 60 40 cm), vòi nước cao để có khoảng rửa rộng, tối
thiểu 01 chậu cho 05 đến 07 giường.
- Bố trí hệ
thống nước uống nóng lạnh dùng cho bệnh nhân.
2.2.2. Các
phòng mổ, phòng đẻ:
Tùy từng
quy mô và yêu cầu của phác đồ điều trị mà bố trí phòng mổ, phòng đẻ trong khu
đặt giường hồi sức tích cực, lưu ý về lựa chọn vị trí đặt của phòng mổ thông
thường ở vị trí trung tâm của khu đặt giường hồi sức tích cực bệnh nhân nặng và
nguy kịch, +vị trí đặt phòng đẻ gần khu nhân viên và hậu cần.
Yêu cầu
diện tích tối thiểu cho phòng mổ và phòng đẻ diện tích không nhỏ hơn 36m2/
phòng.
Các điều
kiện về vật liệu hoàn thiện, cửa ra vào, điều kiện về thông gió, điều hòa, cấp
khí y tế và tiệt trùng tuân thủ theo tiêu chuẩn hiện hành.
2.2.3.
Phòng chất thải y tế và đổ đồ thải bệnh nhân:
Phòng chất
thải y tế và đổ đồ thải bệnh nhân có thể bố trí tập trung hoặc phân tán, yêu
cầu khoảng cách di chuyển từ vị trí đặt giường điều trị xa nhất đến phòng không
lớn hơn 25m.
Phòng chứa
chất thải y tế và đồ thải bệnh nhân được đặt ở vị trí cuối hành lang, lối ra
rác thải phải đi 1 chiều: từ khu vực đặt giường điều trị bệnh nhân qua phòng để
rác thải y tế và đổ đồ bẩn bệnh nhân ra ngoài bằng cửa đi riêng.
Chất thải y
tế phải được tập trung khử trùng thành rác thải không nguy hại trước khi chuyển
ra khỏi Trung tâm HSTC, nước thải được thu gom tập trung xử lý theo quy định
chung.
2.3. Yêu
cầu đối với Khu nhân viên y tế (vùng màu vàng):
Vị trí liền
kề với khu điều trị bệnh nhân, ưu tiên bố trí vách ngăn kính để quan sát ra khu
điều trị bệnh nhân, Khu nhân viên y tế tuân thủ các quy định về phòng làm việc
của nhân viên y tế tại khu điều trị COVID-19.
Khu nhân
viên y tế gồm các phòng làm việc chung cho bác sỹ, điều dưỡng; phòng hội chẩn;
phòng nghỉ; phòng xét nghiệm; khu vệ sinh thay đồ nam nữ.

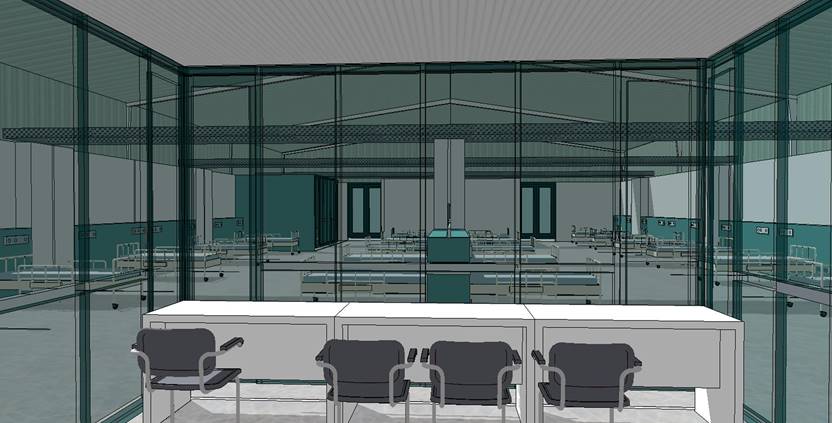

Phòng hội
chẩn được bố trí ở trung tâm có vách kính với tầm nhìn bao quát ra khu giường
bệnh, có trang bị màn hình lớn kết nối kết nối camera, internet từ khu buồng
bệnh hỗ trợ quan sát bệnh nhân.

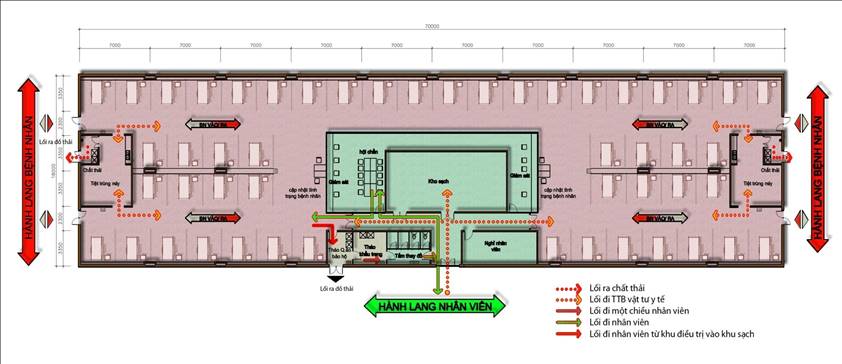

Minh họa luồng đi 1 chiều của nhân viên y tế từ khu điều trị về
khu nhân viên
Thiết lập
lối đi một chiều từ khu nhân viên y tế vào khu đặt giường hồi sức: Từ khu nhân
viên qua phòng đệm vào khu đặt giường hồi sức; Nhân viên y tế từ khu bệnh nhân
quay lại khu nhân viên theo lối đi một chiều qua lần lượt các phòng: Phòng tháo
bỏ dụng cụ phòng hộ, phòng tháo khẩu trang, phòng tắm thay đồ và ra Khu nhân
viên y tế.
Phòng xét
nghiệm được đặt liền kề trong khu nhân viên y tế, lưu ý quy trình chuyển mẫu từ
khu điều trị hồi sức, chất thải y tế phải theo một chiều.
Tùy theo
điều kiện thực tế để hoán đổi chức năng, thiết kế khu nhân viên y tế trên
nguyên tắc lựa chọn theo thứ tự các ưu tiên: Số lượng phòng, lối đi 1 chiều,
cấp điện- nước, điều hòa thông gió với áp lực dương (không khí thổi vào khu vực
đặt giường hồi sức bệnh nhân), các không gian ngăn chia tối thiểu cần diện tích
lớn hơn 12m2/ một phòng, chiều rộng hành lang tối thiểu 1,4m.

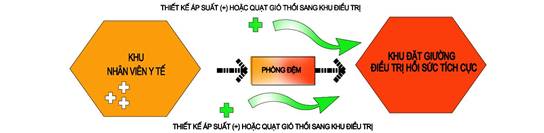

Minh họa luồng đi 1 chiều của nhân viên y tế sang khu điều trị
2.4. Yêu

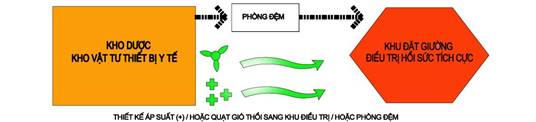

cầu đối với Khu phụ trợ (vùng màu vàng):
Bố trí ở vị
trí thuận tiện cho vận hành, tuân theo nguyên tắc: Tổ chức lối đi một chiều để
vận chuyển trang thiết bị y tế, vật tư tiêu hao; lối đi một chiều cho đổ đồ
thải và lối ra cho rác thải y tế.
Khu phụ trợ
bao gồm các khu vực: Kho dược, kho vật tư thiết bị y tế, hóa chất; Khu kiểm
soát nhiễm khuẩn (tiệt trùng, tập trung rác thải y tế); Khu lưu giữ, bảo quản
tử thi; Khu cấp khí y tế, cấp điện, cấp thoát nước.
Minh họa luồng đi 1 chiều của thuốc, vật tư y tế
2.4.1. Kho
dược, kho vật tư thiết bị y tế:
Tùy điều
kiện thực tế mà chia thành các kho sạch riêng: kho thuốc; kho vật tư thiết bị y
tế; kho hóa chất. Được bố trí gần khu vực nhân viên có lối tiếp liệu từ cổng
chính theo lối vào riêng. Vận chuyển thuốc, vật tư thiết bị y tế, hóa chất theo
đường một chiều đến khu đặt giường điều trị tích cực.
2.4.2. Khu
kiểm soát nhiễm khuẩn (tiệt trùng, tập trung rác thải y tế):
Bố trí biệt
lập, cuối hướng gió, có mái che, ưu tiên tổ chức lối đi riêng cho đơn vị vệ
sinh môi trường tiếp cận xử lý.
2.4.3. Khu
lưu giữ, bảo quản tử thi; Khu cấp khí y tế, cấp điện, cấp thoát nước:
Bố trí vị
trí tiếp cận với giao thông nội bộ, ưu tiên thuận lợi cho tiếp khí ô xy lỏng
liên tục, Khu xử lý nước thải, khu bảo quản tử thi đặt cuối hướng gió.
2.5. Giải
pháp kỹ thuật:
2.5.1. Giải
pháp hoàn thiện:
Hoàn thiện
sàn: Yêu cầu phẳng nhẵn dễ dàng vệ sinh cọ rửa, với sàn bê tông đổ sẵn có thể
mài nhẵn, sơn sàn bằng vật liệu sơn chuyên dụng hoặc trải tấm sàn hoàn thiện.
Hoàn thiện
tường: Chiều cao khoảng 2,4m trở xuống yêu cầu bề mặt vật liệu hoàn thiện
phẳng, nhẵn với các vật liệu lắp ghép hoặc sơn tường lau rửa được. Ưu tiên mở
nhiều cửa sổ có ô kính để lấy sáng và thoáng khí tự nhiên khi cần.
Hoàn thiện
trần: Đối với khu làm việc nhân viên dùng trần thả kín chiều cao không nhỏ hơn
2,7m. Các khu vực khác không có yêu về trần.
Hoàn thiện
cửa: Cửa dùng vật liệu sản xuất có sẵn trong nước, cửa ra vào các phòng đệm có
ô kính quan sát, một số cửa đi khuyến khích mở hai chiều thuận tiện cho sử
dụng.
2.5.2. Giải
pháp kết cấu:
Với các
Trung tâm HSTC xây dựng mới, để rút ngắn thời gian xây dựng kết cấu chịu lực sử
dụng hệ khung thép tiền chế khẩu độ tiêu chuẩn 15-18m, nhịp từ 7m. Nền đổ bê
tông.
Kết cấu bao
che: Mái lợp tôn xốp cách nhiệt, tường bao che sử dụng tấm panel lắp ghép. Các
vách ngăn chia không gian sử dụng tấm panel lắp ghép kết hợp vách kính quan
sát.
Ưu tiên
ngăn chia bằng vật liệu sẵn có tại địa phương.
2.5.3. Giải
pháp cấp điện:
Hệ thống
điện đảm bảo các tiêu chuẩn quy phạm hiện hành, nguồn cấp điện dùng nguồn ưu
tiên của khu vực. Cần có nguồn điện cấp điện dự phòng cấp cho thiết bị y tế và
chiếu sáng.
Công suất
cấp điện các ổ cắm trung bình cho 1 giường bệnh tại khu hồi sức tích cực khoảng
1,6Kw.
Bố trí tối
thiểu 08 ổ cắm (theo tiêu chuẩn) cho mỗi đầu giường điều trị.
Đối với
giường bệnh nhân chạy thận công suất ổ cắm cho máy >1,5Kw.
2.5.4. Giải
pháp phòng cháy chữa cháy: Tuân thủ theo quy định chung.
2.5.5. Giải
pháp cấp nước RO:
Dùng giải
pháp hệ thống lọc RO cục bộ. Tùy theo quy mô của Trung tâm HSTC bố trí thành
cụm giường với số lượng giường điều trị hồi sức có hệ thống cung cấp nước RO
chạy thận. Từ quy mô bố trí số giường để tính toán công suất hệ thống cấp nước
RO phù hợp.
2.5.6. Giải
pháp thông khí và điều hòa:
a. Giải
pháp thông khí:
Nguyên tắc:
- Tốc độ
thông khí: số lượng và chất lượng không khí tươi được cung cấp vào không gian
của các module hồi sức tích cực theo quy định trong Quyết định 5188/QĐ-BYT ngày
14/12/2020 về việc ban hành hướng dẫn phòng và kiểm soát lây nhiễm sars-cov-2
trong cơ sở khám bệnh, chữa bệnh (Quyết định 5188).
- Hướng
luồng khí: chiều di chuyển của không khí phải từ khu vực sạch đến khu kém sạch
hơn, từ khu ít nhiễm khuẩn đến khu nhiễm khuẩn nhiều hơn, từ cao xuống thấp.
- Phân phối
luồng khí: không khí bên ngoài phải được đưa đến từng phần của không gian trong
khu vực hồi sức tích cực một cách hiệu quả và các chất ô nhiễm trong không khí
được tạo ra trong mỗi phần của không gian cũng cần được loại bỏ một cách hữu
hiệu.
- Tần số
thay thế không khí mỗi giờ được ác định tại mỗi phòng của khu vực hồi sức tích
cực theo quy định trong Quyết định 5188.
- Hệ thống
thông khí khu nhân viên có áp lực dương (+) và tách biệt với hệ thống thông khí
khu đặt giường điều trị bệnh nhân.
Giải pháp
thông khí:
- Kết hợp
thông khí tự nhiên và thông khí cơ học: sử dụng quạt thông khí để tạo thông khí
cơ học. Quạt có thể được lắp đặt trực tiếp trên tường hoặc được lắp đặt trong
ống dẫn khí để cung cấp không khí vào hoặc hút khí ra từ phòng. Kích thước và
số lượng quạt hút phụ thuộc vào diện tích phòng, việc lắp quạt hút lưu ý chọn
loại hạn chế tiếng ồn (đặc biệt là quạt công suất cao).
- Giải pháp
thông khí khu điều hành: Sử dụng các quạt hút gắn tường.
- Giải pháp

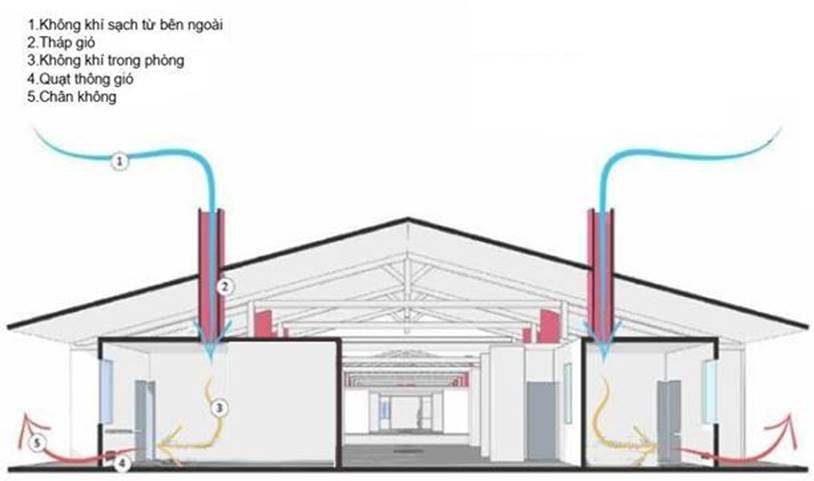

thông khí khu đặt giường điều trị hồi sức tích cực: Giải pháp dùng quạt, kết
hợp hệ thống ống cấp khí tươi từ trên mái hoặc vách tường đảm bảo hướng thông
khí từ trong ra ngoài và từ trên xuống dưới, cuối hướng thổi có quạt hút kèm
phin lọc HEPA và tiệt trùng bằng đèn tia cực tím trước khi thổi ra ngoài môi
trường.
- Giải pháp
thông khí khu nhân viên y tế: Sử dụng quạt cấp khí tươi (lấy khí tươi từ trên
mái hoặc vách tường) tại khu vực này áp lực không khí trong phải có áp lực
dương (+) cao hơn khu điều trị bệnh nhân để luồng không khí theo một chiều từ
khu nhân viên, qua khu bệnh nhân.
- Giải pháp
thông gió khu phụ trợ: Sử dụng các quạt gắn tường. Trường hợp khu kho dược, kho
vật tư thiết bị y tế, hóa chất (khu kho sạch) bố trí liền kề với khu đặt giường
hồi sức, giải pháp thông khí bố trí quạt cấp gió tươi cho khu vực kho đảm bảo
áp xuất dương (+) so với khu đặt giường điều trị.
b. Giải
pháp điều hòa:
- Khu điều
hành, khu bác sỹ và nhân viên y tế: Sử dụng tổ máy điều hòa VRF, hoặc máy điều
hòa cục bộ, phù hợp với công suất tính toán cho từng phòng.
- Với khu
vực đặt giường điều trị: Tùy theo phác đồ điều trị của từng cơ sở mà lựa chọn
một trong hai phương án:
+ Phương án
sử dụng điều hòa kết hợp với thông gió. Sử dụng các tổ máy điều hòa không khí
với công suất tính toán phù hợp, sử dụng casset 4 hướng thổi hoặc cục lạnh độc
lập lưu ý vị trí đặt giàn lạnh và hướng thổi phải thống nhất với phương án
thông khí.
+ Phương án
không dùng điều hòa chỉ dùng thông khí.
2.5.7. Giải
pháp xử lý chất thải:
Tuân thủ Quyết định số
3455/QĐ-BCĐQG ngày 5/8/2020 của Ban Chỉ đạo Quốc gia phòng, chống COVID-19 về
việc “Hướng dẫn quản lý chất thải và vệ sinh trong phòng, chống dịch COVID-19”.
2.5.8. Giải
pháp cấp khí y tế:
a. Yêu cầu
chung:
Mô hình hệ
thống: Nguồn khí trung tâm - hệ thống truyền dẫn - hệ thống kiểm soát- hệ thống
đầu cuối.
Các đầu ra:
Đúng chuẩn, thuận tiện cho thao tác sử dụng, an toàn.
Toàn bộ hệ
thống phải đảm bảo tính đồng bộ tương thích với cấu trúc của đơn vị chăm sóc
điều trị tích cực.
Đảm bảo an
toàn về vệ sinh y tế, an toàn cháy nổ.
Có thể nâng
cấp và mở rộng thêm số lượng đầu cấp khí khi cần. Thiết bị có sẵn trong nước,
lắp đặt nhanh theo dạng module bằng các khớp nối nhanh, có thể kết nối với các
loại thiết bị y tế.
b. Phạm vi
thiết kế:
Khí Oxy
trung tâm: Là khí thở chính được cung cấp tới đầu giường bệnh nhân (cho máy
thở, máy gây mê-giúp thở,..).
Hệ thống
khí nén: Loại áp lực 4 bar: dùng với các loại máy thở, máy gây mê-giúp thở có
yêu cầu sử dụng khí nén điều trị cho bệnh nhân.
Hệ thống
khí hút: Loại áp lực -0,8 đến -0,6 bar:
|
Loại
khí
|
Vị
trí
|
Áp
xuất
|
Lưu
lượng lít/phút
|
|
Bar
|
Thiết
kế
|
Yêu
cầu
|
|
Ô xy (O2)
|
Giường bệnh
|
4
|
50
|
20-60
|
|
Khí nén
|
Giường bệnh
|
4
|
50
|
40
|
|
Khí hút
|
Giường bệnh
|
-0,8
đến -0,6
|
10
|
10
|
c. Sơ đồ nguyên lý
chung module trung tâm cấp khí y tế:
Sơ
đồ nguyên lý trung tâm khí nén
Sơ
đồ nguyên lý trung tâm cấp khí ô xy
2.5.9. Hệ thống Camera
Hệ thống camera: Cần lắp
đặt hệ thống camera trung tâm, để theo dõi bệnh nhân giảm tần suất và thời gian
tiếp xúc của nhân viên y tế với bệnh nhân nhằm giảm thiểu nguy cơ lây nhiễm của
nhân viên y tế. Hệ thống camera cần có độ phân giải cao và zoom cao để có thể
điều chỉnh nhìn rõ các thông số thở máy cũng như quan sát chi tiết tình trạng
bệnh nhân.
Hệ thống Camera cần
được kết nối với phòng làm việc, hội chẩn khu nhân viên y tế, phòng điều hành
trung tâm (khu điều hành) và Bệnh viện tuyến trên hoặc hệ thống khám chữa bệnh
từ a toàn quốc với đường truyền tốc độ cao để hội chẩn trực tuyến khi cần.
2.5.10. Hệ thống thông
tin liên lạc:
Trang bị hệ thống bộ
đàm nội bộ để đảm bảo thông tin liên lạc với các thành viên các nhóm tiếp nhận,
vận chuyển, điều trị, chăm sóc bệnh nhân; và thông tin giữa nhân viên trong khu
điều trị với các bác sỹ, chuyên gia tại phòng hội chẩn.
Có hệ thống chuông báo
gọi hỗ trợ khẩn cấp khu vực bệnh nhân hồi sức tích cực. Trong Trung tâm HSTC
theo mô hình tổ hợp nhiều đơn nguyên hồi sức tích cực cũng cần có hệ thống báo
hiệu đơn nguyên đang có tình trạng khẩn cấp để huy động hỗ trợ kịp thời.
3.
Yêu cầu về trang thiết bị y tế:
Theo danh mục tại Quyết
định số 2626/QĐ-BYT ngày 28/5/2021 của Bộ trưởng Bộ Y tế V/v ban hành danh mục
nhu cầu trang thiết bị, vật tư tiêu hao và thuốc thiết yếu của các khu vực điều
trị người bệnh Covid-19
Giường điều trị tích
cực với các trang thiết bị tối thiểu: máy tạo ô-xy, máy thở không xâm nhập, máy
thở ô- y lưu lượng cao (HFNC), monitor theo dõi người bệnh, máy đo độ bão hòa
ô-xy, bình ô-xy, các thiết bị và phương tiện khác...
Hệ thống máy theo dõi
trung tâm: Ưu tiên cho khu vực bệnh nhân nặng nguy kịch, để giảm tần suất và
thời gian tiếp xúc của nhân viên y tế với bệnh nhân nhằm giảm thiểu nguy cơ lây
nhiễm của nhân viên y tế.
BẢN VẼ MINH HỌA
1. PHƯƠNG ÁN 1: TRUNG TÂM
HỒI SỨC TÍCH CỰC ĐIỀU TRỊ BỆNH NHÂN COVID-19 ĐƯỢC XÂY DỰNG MỚI.
2. PHƯƠNG ÁN 2: TRUNG
TÂM HỒI SỨC TÍCH CỰC ĐIỀU TRỊ BỆNH NHÂN COVID-19 ĐƯỢC CẢI TẠO TỪ CÁC CÔNG TRÌNH
CÔNG CỘNG SẴN CÓ.
