Tiêu chuẩn Việt Nam TCVN 6079:1995 bản vẽ xây dựng và kiến trúc cách trình bày bản vẽ - Tỉ lệ
|
Số hiệu:
|
TCVN6079:1995
|
|
Loại văn bản:
|
Tiêu chuẩn Việt Nam
|
|
Nơi ban hành:
|
***
|
|
Người ký:
|
***
|
|
Ngày ban hành:
|
Năm 1995
|
|
Ngày hiệu lực:
|
|
| ICS: | 01.080.30 | |
Tình trạng:
|
Đã biết
|
TIÊU CHUẨN VIỆT NAM TCVN 6079-1995 BẢN VẼ XÂY DỰNG VÀ KIẾN TRÚC CÁCH TRÌNH BÀY BẢN VẼ - TỈ LỆ 1. Phạm vi và lĩnh vực
áp dụng Tiêu chuẩn này đưa ra
các nguyên tắc để trình bày các bản vẽ xây dựng nhà và kiến trúc: xác định các
tỉ lệ khác nhau được sử dụng trong bản vẽ. 2. Cách trình bày bản vẽ Nhà và các bộ phận nhà
phải được thể hiện với số lượng bản vẽ ít nhất (mặt bằng, mặt đứng và mặt cắt)
cần thiết cho việc xác định đầy đủ và không thể nhầm lẫn ngôi nhà sẽ được xây
dựng. Vì rằng ít khi có thể trình bày tất cả các hình vẽ cần thiết trên cùng
một tờ giấy vẽ, nên khuyến nghị cần hình vẽ mặt bằng được nhóm lại vẽ riêng
tách khỏi các hình vẽ mặt đứng và mặt cắt. Nếu một số hình vẽ mặt bằng được thể
hiện trên cùng một tờ giấy vẽ, thì các hình vẽ mặt bằng nên bố trí cùng hàng
với nhau theo chiều đứng hoặc theo chiều ngang theo sự tăng dần của cao độ của
mặt cắt, chiều tăng tính từ mép dưới lên mép trên của tờ giấy vẽ hoặc từ trái
sang phải một cách thích hợp. Nếu một số hình vẽ mặt cắt và mặt đứng được thể hiện
trên cùng một tờ giấy vẽ thì các hình vẽ nên bố trí thẳng hàng theo chiều
ngang. Mỗi một hình vẽ mặt bằng, mặt cắt và mặt đứng phải có tên gọi tương ứng.

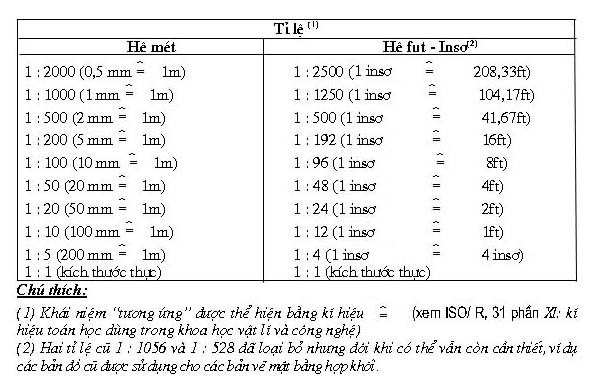

3. Tỉ lệ 3.1.
Các
tỉ lệ khuyến nghị ... ... ... Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN. Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
3.2.
Áp
dụng Các tỉ lệ hệ mét và hệ
fút-insơ ở 3 dòng đầu trong bảng trên được áp dụng chung cho bản vẽ mặt bằng
tổng thể và bản vẽ mặt bằng thi công. Việc áp dụng các tỉ lệ khác không đề cập
đến do mục đích đa dạng của bản vẽ tùy thuộc vào đặc điểm bản vẽ kiến trúc hoặc
bản vẽ gia công. 3.3.
Tỉ

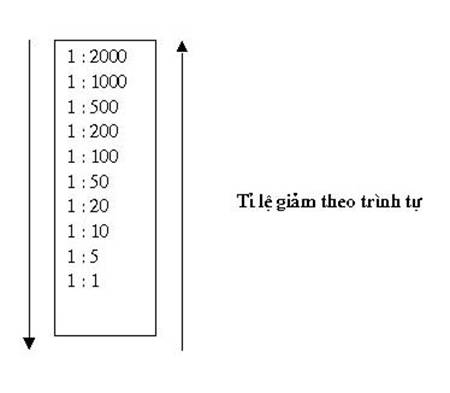

lệ lớn và tỉ lệ nhỏ Mẫu số càng nhỏ tỉ lệ
càng lớn Tỉ lệ tăng theo trình tự
Tiêu chuẩn Việt Nam TCVN 6079:1995 (ISO 1047:1973) về bản vẽ xây dựng và kiến trúc cách trình bày bản vẽ - Tỉ lệ
Văn bản này chưa cập nhật nội dung Tiếng Anh
Tiêu chuẩn Việt Nam TCVN 6079:1995 (ISO 1047:1973) về bản vẽ xây dựng và kiến trúc cách trình bày bản vẽ - Tỉ lệ
