TIÊU CHUẨN VIỆT NAM
TCVN 5896-1995
BẢN VẼ XÂY DỰNG- CÁC PHẦN BỐ TRÍ
HÌNH VẼ, CHÚ THÍCH BẰNG CHỮ VÀ KHUNG TÊN TRÊN BẢN VẼ
1. Phạm vi áp dụng
Tiêu chuẩn này quy định những yêu cầu liên quan tới việc sắp
xếp, bố trí và nội dung của các phần dành để vẽ hình, để chú thích bằng chữ và
để kẻ khung tên trên các bản vẽ xây dựng.
2. Tiêu chuẩn trích dẫn

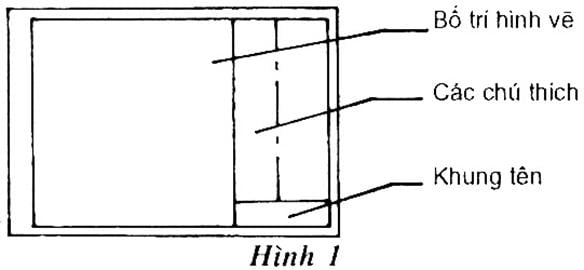

3. Cách bố trí tổng quát (xem hình 1 và hình 2)
ISO 3098 - 1 - 1974 Bản vẽ kĩ thuật - Chữ viết Phần 1: Các
kiểu chữ thường dùng ISO 7200 - 1984, Bản vẽ kĩ thuật - Khung tên.

...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Bản vẽ chủ yếu chia thành các phần sau:
- Phần bố trí hình vẽ (xem điều 4);
- Phần chú thích bằng chữ (xem điều 5);
- Phần khung tên (xem ISO 7200)
4. Phần bố trí hình vẽ
Các hình trong một bản vẽ được sắp xếp theo hàng và theo
cột. Một hình nếu được coi là
hình vẽ chính phải đặt tại góc trên bên trái của bản vẽ hoặc
của một nhóm các hình vẽ. Nếu có thể được thì sau khi vẽ xong các hình, nên gập
tờ giấy vẽ theo khổ A4.
5. Phần chú thích bằng chữ
6.1. Điều khoản chung:Trên bản vẽ, phần chú thích bằng chữ
phải bao gồm tất cả các thông tin cần thiết cho việc hiểu rõ nội dung của bản
vẽ (xem điều 5-2), không kể các chú thích cần thiết được ghi cạnh các hình vẽ
trong phần bố trí hình vẽ.
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
mm.
Nếu một hình vẽ chiếm toàn bộ chiều rộng của bản vẽ thì phần
chú thích bằng chữ được đặt
ở lề phía dưới của bản vẽ (xem hình 2); chiều cao của phần
này được chọn tùy theo yêu cầu. Phần chú thích bằng chữ được chia thành các cột
có chiều rộng thích hợp.
6.1. Thông tin ghi trong phần chú thích bằng chữ
6.1.1. Điều khoản chungCác thông tin dưới đây thường được
ghi trong phần chú thích bằng chữ:
- Các giải thích (xem 5.2.2)
- Các chỉ dẫn (xem 5.2.3)
- Các tham khảo (xem 5.2.4)
- Hình vẽ định vị (xem 5.2.5)
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
6.1.2. Các giải thíchPhía dưới đề mục "các giải
thích" ghi các thông tin cần thiết để đọc bản vẽ, chẳng hạn các giải thích
của
các kí hiệu đặc biệt, các tên gọi, các chữ viết tắt và các
đơn vị kích thước.
5.2.3. Các chỉ dẫnPhía dưới đề mục "các chỉ dẫn"
ghi các thông tin cần thiết để hoàn thiện
những điều đã trình bày trên bản vẽ nhằm bổ sung cho các
thông tin ghi trong phần để vẽ hình, chẳng hạn các chỉ dẫn liên quan tới vật
liệu, các gia công, các xử lý bề mặt, vị trí lắp ráp, con số các đơn vị và các
kích thước tổ hợp.
Nếu một vài đối tượng được trình bày trên bản vẽ thì các chỉ
dẫn tổng quát phải đặt trong phần chú thích bằng chữ, còn các chỉ dẫn đặc biệt
được đặt ngay bên cạnh hình vẽ tương ứng.
5.2.4. Các tham khảoPhía dưới đề mục "các tham
khảo" ghi các bản vẽ và các tài liệu khác có liên quan.
5.2.5. Hình vẽ định vị
Hình vẽ định vị được đặt sao cho vẫn thấy rõ sau khi đã gấp
bản vẽ.
Tùy theo yêu cầu, hình vẽ định vị bao gồm các hình vẽ sau:
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

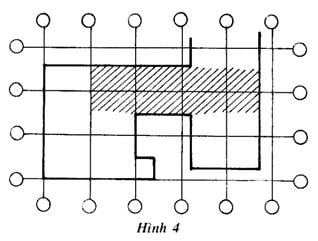

- Sơ đồ mặt bằng công trình xây dựng cùng với khu đất và bộ
phận v.v... (xem hình 4);

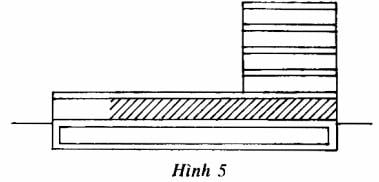

- Sơ đồ mặt cắt ngang công trình xây dựng cùng với mặt bằng
sàn, hướng nhìn v.v...(xem hình 5)

5.2.6. Bảng sửa đổiBảng sửa đổi dùng để ghi tất cả những
thay đổi như các sửa chữa, các điểm sửa bổ sung sau lần vận hành đầu tiên.
Ngoài ra, bất kì yếu tố nào khác có thể ảnh hưởng đến hiệu lực của bản vẽ cũng
được ghi trong bảng sửa đổi. Bảng sửa đổi bao gồm những thông tin sau đây:
- Tên gọi của điều sửa đổi và nếu cần, số lượng các chỗ có
sửa đổi;
- Các chi tiết liên quan tới sự sửa đổi;
- Ngày sửa đổi;
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Chiều rộng của bảng sửa đổi bằng:
a) Chiều rộng của khung tên nếu bảng sửa đổi được đặt ngay
phía trên khung tên;
b) ít nhất là 100 mm nếu bảng sửa đổi đặt ở phía trái của
khung tên.
Chiều cao mỗi dòng trong bảng sửa đổi phải tuân theo các quy
tắc nêu trong ISO 3098 -1 và
phải đáp ứng yêu cầu tối thiểu về khoảng cách của các dòng
cơ sở.

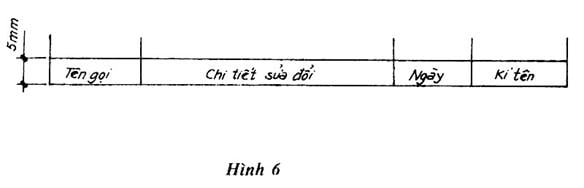

Ví dụ về cách bố trí một bảng sửa đổi được trình bầy trên
hình 6.

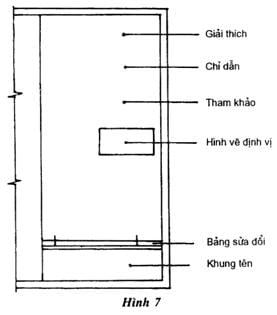

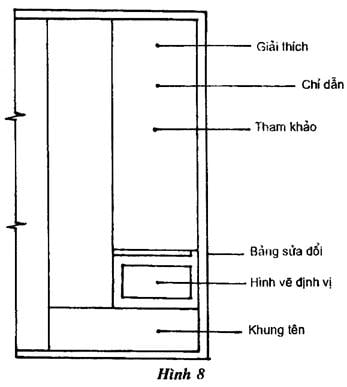

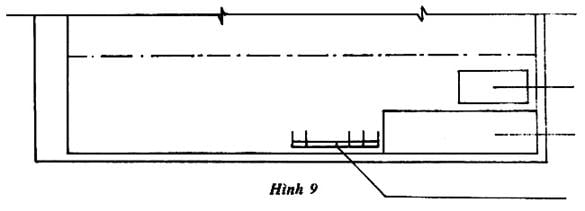

5.3. Cách bố tríCác ví dụ về cách bố trí này để chú thích
bằng chữ trên tờ giấy vẽ được trình bày trên các hình 7, 8 và 9.

...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66


6. Thư mục
1) ISO 128 - 1982 Bản vẽ kĩ thuật - Các nguyên tắc chung về
biểu diễn
2) ISO 5457 - 1980 Bản vẽ kĩ thuật - Khuôn khổ và cách bố
trí bản vẽ
3) ISO 8048 - 1984 Bản vẽ kĩ thuật - Bản vẽ xây dựng - Các
hình chiếu, hình cắt và mặt cắt.
