Tiêu chuẩn quốc gia TCVN 9115:2012 về Kết cấu bê tông và bê tông cốt thép lắp ghép

• Số hiệu: TCVN9115:2012
• Loại văn bản: Tiêu chuẩn Việt Nam
• Nơi ban hành: ***
• Người ký: ***
• Ngày ban hành: Năm 2012

TIÊU CHUẨN QUỐC GIA

TCVN 9115 : 2012

KẾT CẤU BÊ TÔNG VÀ BÊ TÔNG CỐT THÉP LẮP GHÉP -THI CÔNG VÀ NGHIỆM THU

Assembled concrete and reinforced concrete structures - Practice for erection and acceptance

Lời nói đầu

TCVN 9115 : 2012 được chuyển đổi từ TCXDVN 390 : 2007 theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 7 Nghị định số 127/2007/NĐ-CP ngày 01/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

Tiêu chuẩn này thay thế tiêu chuẩn "TCVN 4452 : 1987 Kết cấu bê tông và bê tông cốt thép lắp ghép - Quy phạm thi công và nghiệm thu".

TCVN 9115 : 2012 do Hội Công nghiệp Bê tông Việt Nam biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

...

...

...

Assembled concrete and reinforced concrete structures - Practice for erection and acceptance

1. Phạm vi áp dụng

Tiêu chuẩn này quy định các yêu cầu đối với công tác thi công, an toàn lao động, kiểm tra và nghiệm thu kết cấu lắp ghép từ cấu kiện bê tông, bê tông cốt thép thường và bê tông cốt thép ứng lực căng trước (gọi tắt là cấu kiện bê tông) trong xây dựng các công trình dân dụng và công nghiệp.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau đây là cần thiết khi áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm các bản sửa đổi, bổ sung (nếu có).

TCVN 1651 : 2008, Thép cốt bê tông cán nóng.

TCVN 2682 : 2009, Xi măng poóc lăng - Yêu cầu kỹ thuật.

TCVN 3146 : 1986, Công tác hàn điện - Yêu cầu chung về an toàn.

TCVN 4055 : 1995, Tổ chức thi công.

...

...

...

TCVN 4244 : 2005, Quy phạm kỹ thuật an toàn thiết bị nâng.

TCVN 4453 : 1995, Kết cấu bê tông và bê tông cốt thép toàn khối - Quy phạm thi công và nghiệm thu.

TCVN 4506, Nước trộn cho bê tông và vữa - Yêu cầu kỹ thuật.

TCVN 5308 : 1991, Quy phạm kỹ thuật an toàn trong xây dựng.

TCVN 6260 : 2009, Xi măng poóc lăng hỗn hợp - Yêu cầu kỹ thuật.

TCVN 6700-1 : 2000 (ISO 9606-1 : 1994), Kiểm tra chấp nhận thợ hàn - Hàn nóng chảy - Phần 1: Thép.

TCVN 6834-2 : 2001 (ISO 9956-2 : 1995), Đặc tính kỹ thuật và sự chấp nhận các quy trình hàn vật liệu kim loại - Phần 2: Đặc tính kỹ thuật quy trình hàn hồ quang.

TCVN 7570 : 2006, Cốt liệu cho bê tông và vữa - Yêu cầu kỹ thuật.

TCVN 8826 : 2011, Phụ gia hóa học cho bê tông.

...

...

...

3. Thuật ngữ và định nghĩa

Tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa sau:

3.1

Cấu kiện (Member)

Những sản phẩm bê tông, bê tông cốt thép hoặc bê tông ứng lực trước đúc sẵn, khi lắp ghép lại sẽ hợp thành một kết cấu công trình.

3.2

Cấu kiện bê tông ứng lực căng trước (Prestressed concrete member)

Cấu kiện bê tông được gây ứng suất nén trước bằng công nghệ căng trước cốt thép trên bệ có trụ neo rồi sau mới đổ bê tông.

3.3

...

...

...

Vữa xi măng với cốt liệu tự nhiên và phụ gia phù hợp có độ linh động cao, phát triển cường độ nhanh và không co ngót trong quá trình đóng rắn, dùng để đổ chèn các mối nối liên kết trong kết cấu bê tông và chèn bệ máy.

3.4

Mối nối (Joint)

Bộ phận liên kết các cấu kiện sau khi lắp ghép bằng vữa không co, bê tông cốt thép đổ tại chỗ hoặc bằng mối hàn.

4. Yêu cầu đối với công tác thi công kết cấu bê tông lắp ghép

4.1 Quy định chung

4.1.1 Công tác lắp ghép cấu kiện bê tông phải do các tổ chức chuyên môn hóa về công tác này thực hiện.

4.1.2 Trước khi thi công lắp ghép cấu kiện bê tông, đơn vị thi công phải lập "Biện pháp tổ chức thi công", lập bản vẽ thiết kế lắp ghép và được cơ quan có thẩm quyền phê duyệt.

4.1.3 Trong "Biện pháp tổ chức thi công" lắp ghép cấu kiện bê tông đúc sẵn, cần có nội dung sau:

...

...

...

- Trình tự lắp ghép cấu kiện;

- Những biện pháp bảo đảm độ chính xác lắp ghép;

- Bảo đảm độ cứng của kết cấu và không biến dạng trong quá trình lắp ghép cấu kiện hoặc tổ hợp cấu kiện vào vị trí thiết kế, cũng như đảm bảo độ bền vững và ổn định của toàn bộ công trình;

- Có biện pháp đảm bảo thi công xen kẽ giữa lắp cấu kiện và lắp các thiết bị công nghệ và thiết bị kỹ thuật vệ sinh, thông gió, ..v.v..

- Bảo đảm sự đồng bộ của quá trình lắp ghép.

4.1.4 Khi chọn các loại cần trục, máy, thiết bị lắp ghép công trình, cần tuân theo biện pháp kỹ thuật thi công và biện pháp tổ chức thi công đã lập và chú ý đến những vấn đề sau:

- Kích thước, khối lượng kết cấu;

- Hình dạng, kích thước công trình;

- Đặc điểm của khu vực lắp ghép.

...

...

...

Nên sử dụng các thiết bị gá lắp và các phương tiện cơ giới nhỏ, các công cụ cầm tay có năng suất cao nhằm giảm lao động thủ công trong lắp ghép và hoàn thiện công trình.

4.1.6 Trước khi lắp ghép công trình, phải hoàn thành các công tác chuẩn bị gồm một số hoặc toàn bộ các vấn đề sau:

- Làm đường tạm phục vụ thi công. Đường đảm bảo không lún, lầy, trơn trượt và phải đảm bảo thi công liên tục;

- Làm kho, lán, sân bãi cạnh công trình, trang bị các bệ gá xếp dỡ cấu kiện trong phạm vi hoạt động của cầu trục;

- Kiểm tra, hiệu chỉnh máy móc, thiết bị lắp ghép và bố trí đúng vị trí xác định trong dây chuyền công nghệ của thiết kế tổ chức thi công;

- Lắp đặt, kiểm tra đà giáo, trụ đỡ và giá đỡ phục vụ thi công;

- Kiểm tra các biện pháp đảm bảo an toàn lao động.

4.1.7 Nên tiến hành lắp ghép cấu kiện lấy trực tiếp từ phương tiện vận chuyển. Khi không có điều kiện thì có thể xếp cấu kiện tại các kho bãi trên công trường nhưng cần chú ý đến trình tự theo biện pháp lắp ghép.

4.1.8 Để đảm bảo chất lượng công tác lắp ghép cấu kiện bê tông đúc sẵn, phải tiến hành kiểm tra trong tất cả các công đoạn của quá trình lắp ghép theo quy định của TCVN 4055 : 1995 và các tiêu chuẩn, quy định hiện hành về quản lý chất lượng công trình xây dựng.

...

...

...

4.2.1 Các cấu kiện bê tông đúc sẵn chuyển đến công trường phải phù hợp với thiết kế và các tiêu chuẩn quốc gia (TCVN) hiện hành về loại sản phẩm này. Đối với những sản phẩm chưa có trong TCVN có thể áp dụng các tiêu chuẩn quốc tế hoặc tiêu chuẩn nước ngoài, đồng thời phải phù hợp những yêu cầu kỹ thuật do thiết kế quy định.

Không chấp nhận các cấu kiện đúc sẵn không có chứng chỉ và không có dấu kiểm tra chất lượng của KCS.

4.2.2 Trước khi lắp ghép, tất cả các cấu kiện phải được kiểm tra, nghiệm thu theo những yêu cầu kỹ thuật sau:

- Cường độ bê tông của sản phẩm xuất xưởng phải phù hợp với quy định của thiết kế, trường hợp thiết kế không quy định cần phải bằng hoặc lớn hơn 80 % cường độ nén ở tuổi 28 ngày theo yêu cầu thiết kế, được xác định bằng kết quả thí nghiệm nén mẫu của nhà sản xuất;

- Hình dạng bên ngoài của cấu kiện không được biến dạng, sứt mẻ quá giới hạn cho phép, phải đảm bảo kích thước hình học theo thiết kế và các yêu cầu kỹ thuật của TCVN tương ứng cho các sản phẩm này, đảm bảo độ chính xác vị trí các khe, các chỗ lõm, hốc, các lỗ chờ lắp ghép, vị trí các chi tiết đặt sẵn, cốt thép chờ, chi tiết định vị, vị trí các lỗ cẩu, chất lượng thép móc cẩu (tiết diện, chủng loại thép làm móc, sự biến dạng của móc cẩu khi xếp dỡ vận chuyển);

- Mặt ngoài của sản phẩm không được có vết nứt hoặc rỗ vượt quá giới hạn cho phép. Màu sắc và trang trí phải phù hợp với thiết kế.

4.2.3 Trên các cấu kiện đúc sẵn, cần đánh dấu trọng tâm, trục định vị theo các phương. Những cấu kiện của kết cấu cần tổ hợp thì đơn vị sản xuất đánh dấu. Những cấu kiện không cần tổ hợp do đơn vị thi công đánh dấu. Các đường trục có thể được đánh dấu bằng khe rãnh, tiết diện hình tam giác hoặc dùng sơn vạch kẻ trên một chiều dài của trục. Những chỉ dẫn về việc đánh dấu các đường trục phải ghi rõ trong bản vẽ thi công.

Đối với những cấu kiện có mặt trên và mặt dưới khó phân biệt với nhau hoặc có cốt thép chịu lực không đối xứng mà không có móc cẩu để phân biệt thì phải ghi chữ "trên" hoặc đánh dấu mũi tên lên trên ngay từ khi sản xuất để đặt đúng vị trí khi vận chuyển, kê xếp và lắp ghép.

Đối với những cấu kiện không được phép lật cũng phải có những dấu hiệu chỉ dẫn rõ ràng và thích hợp.

...

...

...

4.2.5 Các cấu kiện đúc sẵn khi chuyển từ nơi sản xuất đến nơi lắp ghép cần tránh để hư hỏng. Đơn vị sản xuất có trách nhiệm cẩu, xếp các cấu kiện lên phương tiện vận chuyển khi xuất xưởng sản phẩm. Đơn vị thi công có trách nhiệm nghiệm thu, tiếp nhận, cẩu xếp cấu kiện và bảo quản trên công trường.

Lịch vận chuyển các cấu kiện đúc sẵn đến công trường (thời gian, thứ tự theo số lượng và chủng loại) cần phù hợp với trình tự lắp ghép quy định trong thiết kế tổ chức thi công và theo đúng tiến độ thi công.

4.2.6 Chiều dài của phương tiện vận chuyển phải phù hợp với chiều dài cấu kiện. Chiều dài phần thừa không được vượt quá chiều dài cho phép trong quy định thiết kế về kê xếp vận chuyển cấu kiện.

Khi vận chuyển các cột bê tông cốt thép có chiều dài lớn, các dầm, dầm kèo mái, tấm sàn bằng bê tông ứng lực trước quá cỡ, quá dài và quá nặng phải có xe moóc chuyên dùng kê được cấu kiện trên 2 đầu hoặc đặt khung giá trên sàn xe đỡ phần thừa của cấu kiện. Khi vận chuyển cấu kiện đúc sẵn bằng đường sắt, đường thủy phải tuân theo các quy định hiện hành về vận tải bằng các phương tiện này.

4.2.7 Khi vận chuyển các cấu kiện đúc sẵn, cần tuân theo các yêu cầu sau:

- Bốc, xếp các cấu kiện đúc sẵn lên phương tiện vận chuyển hay kê xếp trên công trường phải theo đúng sơ đồ giằng néo móc cẩu đã chỉ dẫn trong thiết kế tổ chức thi công. Việc xếp đặt phải đảm bảo đúng trình tự và vị trí quy định trong thiết kế cũng như hướng dẫn của đơn vị sản xuất.

- Các cột, cọc, dầm, dầm mái, tấm bản cầu thang, tấm sàn đặc và sàn rỗng bê tông ứng lực trước hoặc bê tông cốt thép không ứng lực trước được kê xếp và vận chuyển ở tư thế nằm ngang. Các tấm tường tùy trường hợp có thể đặt nằm ngang hoặc phải xếp nghiêng trên giá đỡ chữ A, do đơn vị sản xuất cấu kiện quy định.

- Các cấu kiện cần được kê, tựa trên các tấm đệm, chèn, lót chuyên dùng bằng gỗ và phải đặt đúng vị trí được quy định theo quy trình kê xếp sản phẩm của nhà sản xuất. Chiều cao gối kê phải cao hơn móc cẩu và thép chờ của dầm, tấm sàn và chiều cao vai cột. Trong mọi trường hợp, không được đập ngang móc cẩu hoặc thép chờ để kê xếp cấu kiện. Chiều dài gối kê phải thừa ra ngoài cạnh cấu kiện ít nhất là 5 cm. Khi xếp nhiều cấu kiện chồng lên nhau, phải xếp các tấm có cùng chiều dài và các gối kê phải đặt cùng một điểm theo chiều thẳng đứng (Hình 1, Hình 2 và Hình 3).

- Khi kê xế các cấu kiện chồng lên nhau, nếu gối kê không đặt được cùng một điểm theo phương thẳng đứng (có thể do vướng móc cẩu, thép chờ, vai đỡ..v.v..), thì phải đặt gối kê về phía tâm cấu kiện, tránh đặt ra phía ngoài dễ gây nứt cấu kiện.

...

...

...

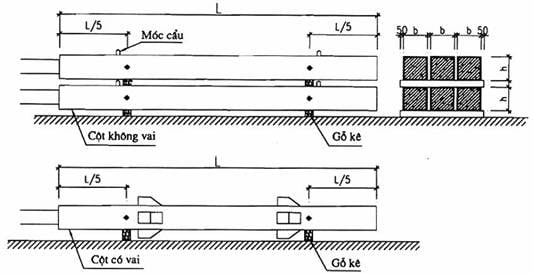

Hình 1 - Kê xếp cột, cọc bê tông cốt thép

Kích thước tính bằng milimét



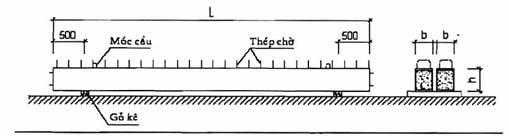

Hình 2 - Kê xếp dầm bê tông cốt thép ứng lực trước

Kích thước tính bằng milimét

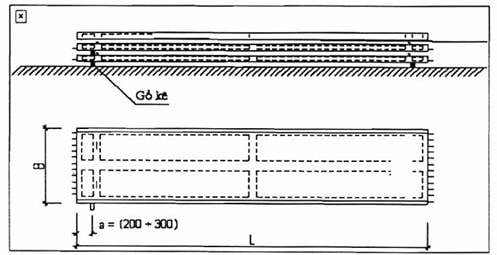

Hình 3 - Kê xếp tấm sàn bê tông cốt thép ứng lực trước

Khi xếp cấu kiện thành nhiều lớp trên công trường, cần chú ý những vấn đề sau đây:

...

...

...

- Chiều cao xếp chồng các lớp cấu kiện được xác định theo điều kiện kỹ thuật và điều kiện an toàn, và được chỉ dẫn trong thiết kế tổ chức thi công.

- Chiều rộng lối đi giữa các chồng không nhỏ hơn 0,7 m. Khoảng các giữa các chồng kề nhau không nhỏ hơn 0,2 m.

- Không xếp các cấu kiện lên lối đi của cần trục và trên đường thi công.

4.3 Lắp ghép cấu kiện

4.3.1 Yêu cầu chung

4.3.1.1 Chỉ lắp ghép những cấu kiện bảo đảm chất lượng (có chứng chỉ xuất xưởng của nhà sản xuất và phiếu kiểm tra sau khi vận chuyển, kê xếp, bảo quản). Trong phiếu kiểm tra, phải ghi rõ kích thước hình học, chất lượng cấu kiện, độ tin cậy của các móc neo. Tất cả số liệu kiểm tra đều phải phù hợp với thiết kế.

4.3.1.2 Chỉ lắp ghép cấu kiện khi có bản vẽ hoàn công móng hoặc các kết cấu đỡ, gối tựa..v.v.. trong đó, phải có kết luận và sự đồng ý của tư vấn giám sát thi công có thẩm quyền.

4.3.1.3 Trong quá trình lắp ghép, phải thường xuyên kiểm tra độ chính xác lắp đặt cấu kiện và xác định vị trí thực tế cấu kiện đã được lắp đặt bằng máy trắc đạc. Các kết quả kiểm tra (sau khi liên kết cố định) phải ghi trong bản vẽ hoàn công.

4.3.1.4 Trước khi kết thúc việc kiểm tra, căn chỉnh và cố định cấu kiện, không lắp lên đó các cấu kiện khác nếu không được phép của thiết kế.

...

...

...

4.3.1.6 Việc lắp ghép cấu kiện phải bắt đầu từ bộ phận cứng của công trình, các chi tiết liên kết, lõi cứng, vách cứng,..v.v..

Đối với các nhà và công trình có chiều dài và chiều cao lớn thì cần tiến hành lắp ghép theo từng đơn nguyên ổn định không gian (theo khẩu độ, tầng, khe nhiệt…).

4.3.1.7 Việc lắp ghép các cấu kiện tầng trên (nhà nhiều tầng) cần tiến hành sau khi bê tông sàn đổ tại chỗ, các mối nối liên kết của các kết cấu chịu lực tầng dưới đạt cường độ theo chỉ dẫn trong thiết kế. Nếu thiết kế không quy định, cường độ bê tông sàn và mối nối đổ tại chỗ của bê tông cốt thép thường phải bằng hoặc lớn hơn 70 % cường độ thiết kế. Đối với trường hợp sàn bê tông cốt thép đúc sẵn lắp ghép thì cường độ bê tông tại chỗ mối nối phải bằng hoặc lớn hơn 70 % của cấp B15.

4.3.1.8 Trong trường hợp độ cứng và độ ổn định của kết cấu, dưới tác động của tải trọng lắp ghép được đảm bảo bằng các mối hàn, các mối nối lắp ghép, thì có thể tiếp tục lắp các tầng trên nhà khi chưa đổ bê tông mối nối, nhưng phải có những chỉ dẫn cần thiết về trình tự lắp ghép các cấu kiện, hàn liên kết và đổ bê tông mối nối.

4.3.1.9 Đối với nhà nhiều tầng mà độ ổn định của kết cấu lắp ghép được đảm bảo nhờ các liên kết với tường thì phải xây tường đồng thời với việc lắp khung, hoặc chậm hơn lắp khung không quá một tầng nhà. Vữa trong các mạch tường xây khi lắp cấu kiện tầng trên phải đạt cường độ thiết kế.

4.3.1.10 Có thể áp dụng các liên kết tạm thời khi liên kết cố định không đảm bảo độ ổn định của kết cấu trong giai đoạn lắp ghép, hoặc không thể đặt các liên kết này trước khi kết thúc việc kiểm tra cấu kiện lắp ghép.

4.3.1.11 Việc kết hợp lắp ghép cấu kiện và lắp đặt thiết bị phải tiến hành theo thiết kế thi công, trong đó có phối hợp các sơ đồ lắp ghép các tầng và các vùng, biểu đồ nâng cấu kiện và thiết bị công nghệ.

4.3.1.12 Trước khi nâng cấu kiện, cần:

- Làm sạch cấu kiện và vị trí mà cấu kiện sẽ được lắp: không làm sạch bằng nước mặn, nước có tạp chất, dầu nhớt, không áp dụng các phương pháp đốt nóng để làm sạch sơn, dầu trên các chi tiết cấu kiện lên bên mặt cấu kiện đã được trang trí, hoàn thiện. Nên làm sạch bằng lau chùi, cạo rửa, chải;

...

...

...

- Kiểm tra vị trí và dung sai của các chi tiết đặt sẵn, trục lắp ghép;

- Lắp dựng đà giáo sàn thao tác theo yêu cầu của thiết kế tổ chức thi công và chuẩn bị chỗ nhận cấu kiện, kiểm tra tại nơi làm việc các chi tiết liên kết và vật liệu phụ cần thiết cho lắp ghép;

- Kiểm tra độ tin cậy và độ chính xác các dụng cụ, thiết bị gá lắp.

4.3.1.13 Khi móc cáp và nâng cấu kiện, cần chú ý các vấn đề sau:

- Nếu dùng cáp thép phải đặt đệm để tránh dập hỏng bê tông, bảo vệ cáp khỏi bị hư hại;

- Khi nâng phải dùng cơ cấu kẹp giữa để đảm bảo phân phối đều tải trọng lên cấu kiện và lên các nhánh cáp;

- Dây móc cáp phải theo đúng tiêu chuẩn và có cơ cấu chuyên dùng để tháo móc.

4.3.1.14 Vòng móc cáp phải đặt đúng vị trí ghi trong thiết kế, bảo đảm nâng, chuyển cấu kiện lên vị trí lắp đặt ở tư thế gần giống như thiết kế. Nếu điều kiện lắp ghép không cho phép, việc thay đổi vị trí móc cáp cần phải được sự thỏa thuận của cơ quan thiết kế.

4.3.1.15 Việc sử dụng các kết cấu đã lắp đặt để liên kết vào đó các thiết bị nâng khác chỉ được phép khi có ghi trong thiết kế thi công hoặc thiết kế công trình của đơn vị thiết kế.

...

...

...

4.3.1.17 Không kéo lê các cấu kiện trong khi cẩu chuyển.

4.3.1.18 Phải đặt cấu kiện đúng vị trí thiết kế (đường trục, cao độ, gối đỡ…). Các cấu kiện có chi tiết đặt sẵn đặc biệt hoặc các cơ cấu định vị thì phải lắp đặt theo các cơ cấu đó.

4.3.1.19 Chỉ được tháo móc cẩu sau khi đã liên kết chắc chắn cấu kiện bằng các liên kết tạm thời hoặc liên kết cố định. Các liên kết tạm thời phải đảm bảo độ ổn định và không thay đổi vị trí cấu kiện cho đến khi thực hiện xong các liên kết cố định.

4.3.1.20 Trước khi liên kết cố định, cần kiểm tra vị trí cấu kiện theo thiết kế. Các kết quả kiểm tra này cần được ghi vào sổ nhật ký lắp ghép (Phụ lục A).

4.3.1.21 Cần bảo quản cẩn thận cấu kiện trong quá trình lắp ghép, tránh bị hư hỏng. Những cấu kiện hư hỏng quá mức cho phép, phải được thay thế hoặc sửa chữa theo sự thỏa thuận của cơ quan thiết kế và tư vấn giám sát thi công.

4.3.1.22 Phải lắp đặt móng chính xác theo các vạch dấu trên móng và trên trục định vị công trình, đồng thời phải thường xuyên kiểm tra bằng máy trắc đạc.

4.3.1.23 Cốc móng và đế móng phải được làm sạch đất, bụi bẩn trước khi lắp ghép cột, tường.

4.3.1.24 Dưới đáy móng cốc đúc sẵn lắp ghép cần có lớp bê tông lót phẳng làm sạch hoặc đệm cát vàng đầm chặt theo quy định của thiết kế. Không đặt móng lắp ghép trên nền có nước.

4.3.1.25 Khối móng đầu tiên được lắp đặt để làm mốc nên đặt ở vị trí giao nhau giữa các trục tường nhà (góc của công trình). Các chi tiết khác sẽ được lắp tiếp theo sau khi đã kiểm tra vị trí của khối móng bằng máy trắc đạc.

...

...

...

4.3.2.1 Cột có thể được lắp vào cốc móng hoặc lỗ chân cột lắp vào thép chờ đặt sẵn ở móng (Hình 4 và Hình 5).

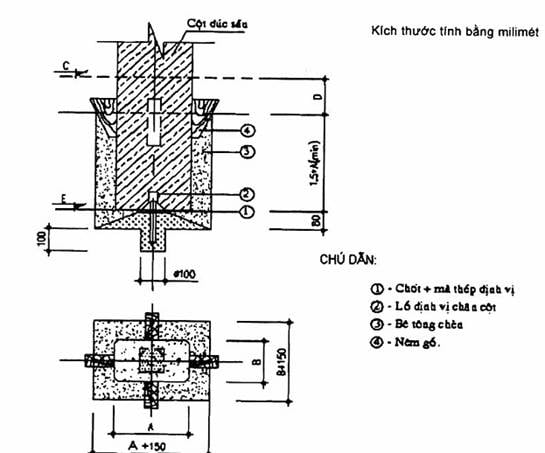

Hình 4 - Ví dụ lắp cột vào móng cốc

Khi lắp cột, cần bảo đảm vạch dấu và ký hiệu ở chân cột trùng với:

- Trục định vị phân chia ở đáy móng cốc;

- Trục hình học của cấu kiện đã lấy ở dưới;

- Nếu cột có các chi tiết định vị đặt sẵn thì việc lắp đặt phải bảo đảm sự trùng khít của các chi tiết đó.

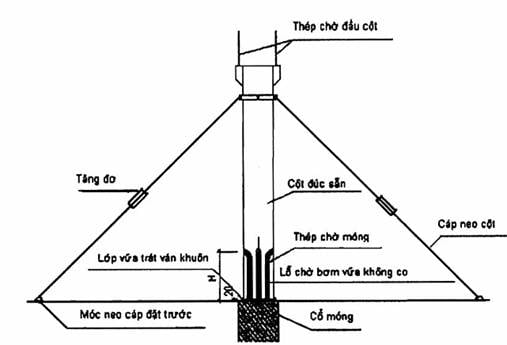

Hình 5 - Ví dụ lắp và neo giữ cột vào móng có thép chờ sẵn

...

...

...

4.3.2.3 Cần phải dùng chốt định vị hoặc tấm đệm bằng mã thép để đảm bảo cao độ thiết kế của đáy cột.

4.3.2.4 Dùng máy trắc đạc hoặc thước kết hợp với nivo chuyên dụng để chỉnh tìm trục, độ thẳng đứng của cột. Việc chỉnh đầu trên của cột vào vị trí thiết kế phải đồng thời theo cả hai trục phân chia: trục dọc và trục ngang. Hiệu chỉnh cao độ, tìm trục và độ thẳng đứng của cột chỉ được thực hiện khi có cẩu neo giữ.

Dùng nêm gỗ cố định chân cột vào cốc móng hoặc căn chỉnh định vị chân cột vào thép chờ móng, tăng đơ và cáp neo giữ tạm thời vào gông phía trên cột chắc chắn mới được tháo móc cẩu (Hình 4 và Hình 5). Móc và gông neo cáp phải được kiểm tra chắc chắn, đủ sức chịu tải neo giữ và căn chỉnh cột. Tăng đơ cần có cơ cấu chống tuột cáp khi hiệu chỉnh cột.

4.3.2.5 Lắp ghép và chống đỡ cột cho nhà cao tầng có thể dùng thanh chống cứng bằng ống thép có cơ cấu điều chỉnh độ dài để chống cột xuống sàn nhà và căn chỉnh độ thẳng đứng của cột (Hình 6).

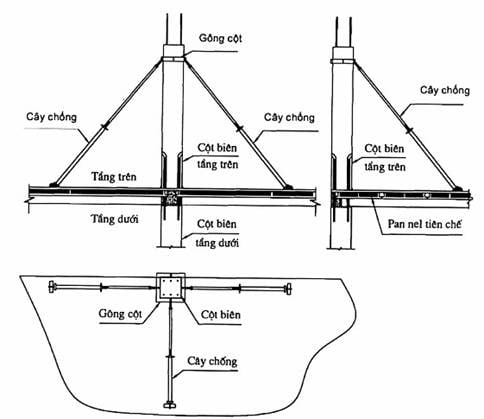

Hình 6 - Ví dụ lắp và chống cột biên cho nhà cao tầng

4.3.2.6 Chỉ tháo dỡ thiết bị gá lắp, tăng đơ, dây cáp neo, cây chống và tiếp tục lắp các cấu kiện, dầm, tấm sàn sau khi bê tông, vữa không co chèn cố định chân cột đạt 70 % cường độ thiết kế, hoặc sau khi đã liên kết cụm bằng các chi tiết giằng. Trong trường hợp đặc biệt, có thể lắp cấu kiện lên cột và khung trước khi đổ bê tông chèn chân cột nhưng phải bảo đảm chất lượng theo thiết kế và phải có chỉ dẫn cụ thể trong thiết kế thi công.

4.3.3 Lắp ghép tường, vách ngăn

4.3.3.1 Khi lắp tấm tường hoặc vách ngăn, cạnh của tấm phải trùng với vạch dấu trên mặt tựa (vạch dấu trên mặt tựa được xác định theo trục phân chia).

...

...

...

Khi lắp nhà nhiều tầng, phải hiệu chỉnh cạnh tấm tầng trên đang lắp trùng với cạnh tấm tường tầng dưới (trường hợp các tấm tường có chiều dày không đổi).

4.3.3.2 Khi lắp các tấm lô gia, ban công lên các tấm tường chịu lực phía ngoài nhà phải sử dụng thiết bị gá lắp và chống đỡ chuyên dùng.

4.3.3.3 Khi lắp tấm tường tầng hầm, tầng kỹ thuật của nhà, phải chỉnh tường theo mặt trong.

4.3.3.4 Phải căn cứ vào trục lắp ghép (trục dọc, trục ngang) để hiệu chỉnh tấm tường vào vị trí. Độ thẳng đứng của tấm tường phải được kiểm tra theo cạnh.

4.3.3.5 Khi lắp đặt tấm tường và vách ngăn, cần sử dụng thiết bị gá lắp chuyên dùng. Thiết bị này có các cơ cấu định vị để căn chỉnh vào đúng vị trí thiết kế. Cần chú ý độ ổn định của các cấu kiện lắp trước đó.

4.3.3.6 Đối với tấm tường và vách ngăn có các chi tiết định vị sẵn ( mẫu, khóa, chốt…) thì phải lắp đặt theo các chi tiết đó. Khi lắp các tấm tường nhà nhiều tầng có thể sử dụng các thanh chống nghiêng bằng thép ống có cơ cấu điều chỉnh độ dài để căn chỉnh độ thẳng đứng và chống lên mặt sàn phía trong nhà.

4.3.3.7 Để ổn định kết cấu nhà nhiều tầng có thể tạo các liên kết truyền lực ngang của sàn nhà và các mối nối liên kết tại các tấm tường vào cầu thang hoặc các lồng thang máy (lõi cứng). Cần  phải duy trì tất cả các cây chống tại các vị trí theo quy định cho đến khi đạt được sự ổn định của kết cấu.

4.3.3.8 Khi cẩu lắp các tấm tường đặc hoặc rỗng ở vị trí đứng thẳng cần sử dụng hai đường cáp xoay, hoặc có thể cẩu chúng khỏi xe tải ở vị trí nằm ngang và sau đó xoay chúng về vị trí thẳng đứng bằng cách sử dụng dây cáp cẩu và bàn lật tấm với các thiết bị bảo vệ chân tấm để cho chúng không bị vỡ khi xoay.

4.3.4 Lắp dầm, giằng, dầm mái (vì kèo)

...

...

...

4.3.4.2 Khi lắp đặt dầm cầu trục, phải liên kết tạm thời và kiểm tra độ chính xác từng khẩu độ của dầm so với giới hạn cho phép.

4.3.4.3 Đối với dàn, kèo và dầm, trước khi tháo móc cáp, phải kiểm tra liên kết với kết cấu đỡ theo thiết kế hoặc liên kết tạm thời theo thiết kế thi công.

4.3.4.4 Phải kiểm tra độ xoay của dầm chữ T và dầm chữ L khi chúng được lắp đặt không đồng tâm. Việc chèn nêm giữa các cấu kiện sàn và phần thân thẳng đứng của các dầm có thể giúp làm giảm xoay. Khi lắp ghép tạm thời một bên của dầm chữ T, cần phải đặt trụ chống tạm thời bên dưới cạnh chịu tải cho đến khi hoàn thành tải trọng cân đối, hoặc phải yêu cầu người thiết kế hướng dẫn những mối nối tạm thời. Cần duy trì tải trọng cân bằng sang hai bên của dầm chữ T bằng cách đặt các tấm sàn thay đổi sang các cạnh đối diện để ngăn chặn dầm bị vặn hoặc xoay.

4.3.4.5 Để giữ ổn định những dầm, kèo mái có độ mảnh lớn trong quá trình vận chuyển, cẩu lắp cần có biện pháp thi công đặc biệt như: Chọn dây cáp chằng có kích thước thích hợp hoặc thêm móc phụ giữa dầm để giữ cân bằng tránh dầm bị lệch tâm và lật nghiêng có thể gây nên nứt gãy dầm. Tốt hơn là nên sử dụng hai cần trục có dây cáp chằng thẳng đứng tại mỗi đầu dầm. Khi cần thiết phải sử dụng kết cấu phụ kẹp giữ (nẹp ngang), đòn gánh cẩu hoặc giàn tăng cứng để chống vặn, xoay. Nếu sử dụng giàn tăng cứng để lắp những cấu kiện như trên cần thận trọng khi tháo giàn ra, sao cho chúng không va vào các cấu kiện được lắp trước đó. Cần có dây cáp chằng hoặc trụ chống tạm thời để cố định các dầm có độ mảnh ngang cho đến khi chúng được liên kết chắc chắn vào kết cấu.

4.3.5 Lắp tấm sàn đặc, sàn rỗng

4.3.5.1 Trước khi lắp tấm sàn lên dầm hoặc tường chịu lực, phải kiểm tra kết cấu gối đỡ để xác định xem liệu tất cả các kích thước có phù hợp với thiết kế và kiểm tra mặt đỡ tấm sàn để đảm bảo độ phẳng nhẵn. Chỉ được lắp tấm sàn khi các kết cấu chịu lực đã ổn định bằng các liên kết cố định như chèn vữa không co mối nối hoặc hàn, lắp bu lông liên kết. Dầm phải được chống đỡ bên dưới theo quy định của thiết kế thi công hoặc chỉ dẫn của thiết kế công trình.

4.3.5.2 Trình tự và hướng lắp tấm sàn cần được ghi rõ trong thiết kế thi công và phải bảo đảm độ ổn định công trình, đồng thời bảo đảm khả năng liên kết các tấm với kết cấu chịu lực. Diện tích tiếp xúc của tấm lên gối tựa phải bảo đảm theo đúng chỉ dẫn của thiết kế.

4.3.5.3 Các tấm sàn hoặc tấm mái bê tông ứng lực trước lắp cạnh nhau có thể xảy ra trường hợp các mặt đáy sàn và mái không ăn khớp với nhau do có sự chênh lệch về độ vồng và độ dày. Có thể điều chỉnh trên công trường bằng kích cây chống bên dưới, gia tải hoặc bằng các phương pháp tương tự để giảm tác động của độ vồng khác nhau và sự sai khác theo đường thẳng đứng của các cấu kiện lắp cạnh nhau trước khi liên kết các cấu kiện đó hoặc đổ lớp bê tông bù mặt sàn.

4.3.5.4 Trước khi lắp các tấm mái, phải lắp các hệ giằng đứng và ngang đảm bảo ổn định tổng thể của hệ dầm mái, vì kèo mái và sau đó liên kết các tấm mái vào dầm mái, dàn mái. Biện pháp và trình tự lắp các tấm mái phải đảm bảo sự truyền lực xuống dầm dưới dạng phân bố đều và đối xứng trong quá trình lắp ghép.

...

...

...

4.4 Liên kết các cấu kiện lắp ghép

4.4.1 Đổ vữa không co hoặc bê tông chèn mối nối

4.4.1.1 Việc liên kết các mối nối lắp ghép cấu kiện bê tông ứng lực trước được thực hiện chủ yếu bằng đổ vữa không co thỏa mãn TCXD 258 : 2001 hoặc bê tông, không thực hiện liên kết hàn.

Chỉ đổ vữa không co hoặc đổ bê tông chèn các mối nối khi đã hoàn tất những công việc sau đây:

- Các cấu kiện lắp ghép đảm bảo các yêu cầu của thiết kế, được chống đỡ hoặc cố định tạm thời, định vị tìm trục và cao độ với dung sai lắp ghép trong giới hạn cho phép, được tư vấn giám sát kiểm tra và chấp thuận nghiệm thu.

- Các lỗ chờ phải được kiểm tra, thông tắc, tẩy bỏ vữa xi măng và bê tông bám dính, bề mặt phải được làm sạch dầu, nhớt hoặc các chất bẩn khác bằng dụng cụ mài, phun nước áp lực, khí nén hoặc các phương pháp thích hợp khác. Bề mặt bê tông cần được giữ đủ độ ẩm bằng nước sạch, nhưng không được đọng nước trước khi đổ vữa.

- Dưới đáy và xung quanh các lỗ hở, mối nối được ghép bằng khuôn gỗ ván ép hoặc khuôn thép. Khuôn phải kín khít, phẳng và được chống dính bằng chất bôi khuôn thích hợp, đồng thời phải cứng và được neo giữ chắc chắn để tránh bị hư hỏng do áp suất đổ vữa hoặc bê tông cho đến khi đông cứng.

4.4.1.2 Vữa chèn các khe hở nhỏ và mối nối, các lỗ chờ lắp ghép vào thép chờ sẵn phải là vữa xi măng với cốt liệu tự nhiên, có độ linh động cao và phát triển cường độ nhanh, không co ngót, có cường độ theo yêu cầu của thiết kế. Vữa không co phải do các cơ sở sản xuất có đăng ký chất lượng hàng hóa cung cấp. Ngoài chứng chỉ chất lượng của nhà sản xuất, trước khi sử dụng đơn vị thi công phải tiến hành thí nghiệm và được tư vấn giám sát kiểm tra, chấp thuận. Quy trình đổ vữa cần tuân thủ nghiêm ngặt theo sự hướng dẫn của nhà cung cấp về liều lượng nước trộn, phương tiện thiết bị dùng trộn vữa, thời gian trộn và thời gian cần kết thúc việc rót vữa sau khi trộn.

4.4.1.3 Tất cả các mối nối liên kết khi đổ vữa không co hoặc bê tông chèn cần được ghi nhật ký chính xác vị trí trên công trình, tên cấu kiện và người thực hiện, đồng thời phải được tư vấn giám sát kiểm tra, nghiệm thu (Phụ lục B).

...

...

...

4.4.1.5 Công tác đổ, đầm và bảo dưỡng bê tông, công tác kiểm tra chất lượng được tiến hành theo đúng quy định tại 6.4, 6.5 và Điều 7 của TCVN 4453 : 1995.

4.4.2 Hàn và chống ăn mòn mối nối, chi tiết đặt sẵn

4.4.2.1 Hàn liên kết mối nối được sử dụng chủ yếu trong thi công lắp ghép cấu kiện bê tông cốt thép thông thường, không dùng liên kết hàn đối với thép ứng lực trước, trừ một số trường hợp đặc biệt để hàn các chi tiết đặt sẵn ở bộ phận không ứng lực trước của cấu kiện theo yêu cầu và chỉ dẫn riêng của thiết kế.

4.4.2.2 Công tác hàn phải do thợ hàn hợp chuẩn có chứng chỉ thực hiện và phải quy định rõ tiêu chuẩn bậc thợ cho các loại liên kết hàn, theo TCVN 6700-1 : 2000 (ISO 9606-1 : 1994).

4.4.2.3 Vật liệu hàn trước khi sử dụng phải được trình mẫu, nguồn gốc xuất xứ và được tư vấn giám sát chấp thuận.

4.4.2.4 Vật liệu hàn phải được chỉ dẫn trong thiết kế. Trong trường hợp thiết kế không có chỉ dẫn và được sự cho phép của thiết kế thì có thể chọn vật liệu hàn phù hợp với kỹ thuật hàn theo TCVN 6834-2 : 2001 (ISO 9956-2 : 1995).

4.4.2.5 Vật liệu hàn phải được bảo quản trong điều kiện chống ẩm, chống nhiễm bẩn dầu, nhớt và các bụi bẩn khác, trước khi hàn phải được sấy theo chỉ dẫn trong các điều kiện kỹ thuật và lí lịch của chúng.

4.4.2.6 Vật liệu hàn được chuyển đến chỗ làm việc của thợ hàn theo số lượng cần thiết đủ hàn trong một ca và phải được bảo quản khô ráo.

4.4.2.7 Công tác hàn mối nối được thực hiện theo các tiêu chuẩn, chỉ dẫn về hàn cốt thép hiện hành, đồng thời phải theo đúng quy định công nghệ hàn quy định trong thiết kế thi công. Cần xác định trình tự công tác hàn lắp ghép; phương pháp hàn; trình tự thực hiện các mối nối, chế độ hàn, đường kính các que, sợi hàn và các yêu cầu khác đối với vật liệu hàn.

...

...

...

4.4.2.9 Những mối hàn chịu lực phải được đánh dấu hoặc gắn mã hiệu, ký hiệu của thợ hàn trên sơ đồ hoàn công mối hàn, cần ghi nhật ký công tác hàn (Phụ lục C) và phải lập biên bản nghiệm thu công tác hàn.

4.4.2.10 Công tác kiểm tra chất lượng mối hàn:

- Kiểm tra vật liệu hàn, điều kiện bảo quản, sấy và thiết bị hàn cũng như tình trạng thiết bị hàn, nguồn điện, chất lượng lắp ghép chi tiết hàn, trình độ tay nghề thợ hàn;

- Kiểm tra định kỳ việc thực hiện quy trình hàn;

- Kiểm tra kích thước toàn bộ các mối hàn, thử nghiệm xác định cường độ mẫu hàn sau khi kiểm tra xem xét bằng mắt. Khi cần thiết có thể kiểm tra mối hàn bằng phương pháp siêu âm hoặc cắt lấy mẫu ở vị trí nối để kéo thử trong phòng thí nghiệm hợp chuẩn.

4.4.2.11 Khi kiểm tra và nghiệm thu mối hàn cần theo yêu cầu về kỹ thuật hàn trong tiêu chuẩn TCVN 6834-2 : 2001 (ISO 9956-2 : 1995).

4.4.2.12 Vật liệu chống gỉ, biện pháp và trình tự thực hiện lớp chống gỉ cũng như việc bảo vệ lớp chống gỉ cần phải được thực hiện theo chỉ dẫn của thiết kế.

4.4.2.13 Trước khi phủ lớp bảo vệ lên bề mặt chi tiết đặt sẵn, mối nối liên kết, mối hàn, cần làm sạch xỉ hàn, kim loại bám dính, bụi bẩn… Trong quá trình phủ lớp bảo vệ cần đặc biệt chú ý sao cho lớp bảo vệ phủ kín các góc cạnh của chi tiết.

4.4.2.14 Chất lượng lớp chống gỉ, lớp bảo vệ cần được kiểm tra theo yêu cầu thiết kế. Số liệu kiểm tra được ghi vào biên bản nghiệm thu công tác khuất.

...

...

...

4.5.1 Sau khi lắp ghép các tấm sàn đặc và sàn rỗng bê tông ứng lực trước, phải chống đỡ các dầm và sàn theo quy định của thiết kế thi công, hiệu chỉnh độ vồng và độ chênh lệch mép các tấm cạnh nhau, như đã nêu trong điều 4.3.5.3 và được tư vấn giám sát chấp thuận nghiệm thu trước khi tiến hành đổ lớp bê tông trên mặt sàn.

4.5.2 Việc đổ lớp bê tông mặt sàn cho toàn bộ sàn sau khi lắp ghép xong hoặc ngay sau khi lắp được một số khoang sàn để tạo độ ổn định cho kết cấu công trình do thiết kế quy định. Trường hợp không có trong quy định của thiết kế, thì thực hiện theo biện pháp tổ chức thi công đã được phê duyệt.

4.5.3 Độ dày và cường độ lớp bê tông đổ bù phải tuân theo yêu cầu của thiết kế. Vật liệu sử dụng cho bê tông đổ tại chỗ phải tuân theo các yêu cầu kỹ thuật trong các tiêu chuẩn hiện hành:

- Xi măng theo TCVN 2682 : 2009 hoặc TCVN 6260 : 2009, cốt thép theo TCVN 1651 : 2008, cốt liệu cho bê tông theo TCVN 7570 : 2006, nước theo TCVN 4506, phụ gia theo TCVN 8826 : 2011.

Sử dụng vật liệu theo các tiêu chuẩn nước ngoài phải do thiết kế quy định. Đơn vị thi công phải trình mẫu, nguồn gốc xuất xứ và chứng chỉ chất lượng vật liệu để được chấp thuận đưa vào sử dụng.

4.5.4 Khi lắp cốt thép liên kết mối nối, thép mô men âm đầu tấm sàn và lưới thép không được uốn ngang các thép chờ mặt dầm và thép chờ sẵn của tấm sàn lắp ghép để bảo đảm liên kết tốt giữa lớp bê tông đổ bù và cấu kiện lắp ghép.

4.5.5 Công tác thi công, kiểm tra chất lượng và nghiệm thu lớp bê tông đổ bù mặt sàn được thực hiện theo các Điều 4, 5, 6, 7 của TCVN 4453 : 1995.

4.5.6 Đối với các sàn nhà nhiều tầng, việc chống đỡ tầng trên sau khi đã tháo giáo chống tầng dưới phải đảm bảo lớp bê tông đổ bù đạt 70 % cường độ thiết kế. Việc chất tải để thi công các tầng tiếp theo phải được quy định chặt chẽ trong thiết kế thi công hoặc do kỹ sư thiết kế kiểm tra, chấp thuận.

5. Yêu cầu đối với công tác an toàn lao động trong thi công

...

...

...

5.2 Sử dụng thiết bị cẩu lắp cấu kiện, cần thực hiện các điều quy định có liên quan trong TCVN 4244 : 2005.

5.3 Sử dụng điện và máy hàn điện, cần đảm bảo các yêu cầu về an toàn được quy định trong các TCVN 4086 : 1985 và TCVN 3146 : 1986.

5.4 Trong quá trình lắp ghép phải có cán bộ kỹ thuật thi công hoặc đội trưởng hướng dẫn giám sát.

5.5 Trước mỗi ca làm việc, cán bộ kỹ thuật hoặc đội trưởng phải trực tiếp kiểm tra các điều kiện đảm bảo an toàn như: giàn giáo giá đỡ, sàn thao tác, cầu thang, lối đi lại… Kết thúc mỗi buổi làm việc, nhất thiết phải neo giữ, gia cố chống đỡ tạm thời hay cố định tất cả các cấu kiện đã lắp ghép, không gây mất ổn định dưới tác dụng của ngoại lực như gió bão hay phương tiên va quệt. Cần ghi nhật ký và bàn giao cho ca sau tất cả những điểm cần lưu ý về công tác an toàn.

5.6 Khi lắp cấu kiện bê tông phải có giàn giáo hoặc giá đỡ theo quy định của thiết kế thi công. Trường hợp làm khác với thiết kế quy định phải được cán bộ kỹ thuật thi công cho phép.

5.7 Các cấu kiện bê tông không có bộ phận móc cẩu chuyên dùng phải được tính toán xác định vị trí và cách treo buộc để đảm bảo trong suốt quá trình nâng chuyển không bị trượt, rơi.

5.8 Đối với những cấu kiện bê tông trong quá trình cẩu lắp dễ bị biến dạng sinh ra ứng suất phụ phải được gia cường chắc chắn trước khi cẩu lên.

5.9 Người tiếp nhận cấu kiện bê tông ở trên cao phải đứng trên sàn thao tác của dàn giáo hoặc giá đỡ và phải đeo dây an toàn. Dây an toàn phải móc vào bộ phận kết cấu ổn định của công trình. Không đứng trên các kết cấu, cấu kiện lắp ráp chưa ổn định chắc chắn. Không với tay đón, kéo hoặc xoay cấu kiện khi đang treo lơ lửng.

5.10 Chỉ được tháo móc cẩu ra khỏi cấu kiện lắp ghép sau khi đã liên kết tạm thời hay cố định theo đúng quy định của thiết kế hoặc biện pháp thi công. Không cho phép điều chỉnh, xê dịch cấu kiện đã được lắp đặt sau khi đã tháo móc cẩu, trừ những trường hợp thiết kế thi công có quy định.

...

...

...

5.12 Không xếp hoặc đặt tạm các cấu kiện bê tông lên sàn tầng hoặc sàn thao tác vượt quá khả năng chịu tải theo thiết kế.

5.13 Ngoài các điều quy định cụ thể trên đây cần thực hiện các yêu cầu khác có liên quan trong TCVN 5308 : 1991.

6. Kiểm tra nghiệm thu công tác lắp ghép

6.1 Việc kiểm tra nghiệm thu công tác lắp ghép các cấu kiện bê tông đúc sẵn cần thực hiện các yêu cầu sau:

- Xác định chất lượng cấu kiện so với thiết kế;

- Đánh giá chất lượng công tác lắp ghép;

- Kiểm tra mức độ hoàn thành của công trình (hay hạng mục công trình) sau khi đã lắp ghép xong và khả năng tiến hành thi công các công việc tiếp theo;

- Kịp thời sửa chữa các sai sót trong quá trình lắp ghép.

6.2 Cần tiến hành kiểm tra nghiệm thu những vấn đề sau đây:

...

...

...

- Chất lượng đổ vữa không co, bê tông chèn mối nối lắp ghép và khe hở, chất lượng mối hàn liên kết;

- Sự nguyên vẹn của các cấu kiện và bộ phận lắp ghép;

- Việc thực hiện những yêu cầu đặc biệt khác của thiết kế.

6.3 Cần tiến hành nghiệm thu các công tác khuất và những vấn đề sau đây:

- Lớp lót dưới móng tường, móng cột;

- Các móng (lắp ghép hay đổ tại chỗ) trước khi lắp ghép cột hoặc tường;

- Các gối và mặt tựa của cấu kiện;

- Cốt thép liên kết mối nối, thép mô men âm đầu tấm sàn, lưới thép lớp bê tông đổ bù mặt sàn; chất lượng mối hàn liên kết và các chi tiết đặt sẵn;

- Mức độ chèn kín các khe hở và mối nối liên kết bằng vữa không co hoặc bê tông.

...

...

...

6.4 Việc kiểm tra nghiệm thu cần được tiến hành sau mỗi giai đoạn công việc trước khi chuyển tiếp sang giai đoạn công việc khác để chỉnh sửa kịp thời, tránh những sai sót hệ thống. Cần tiến hành quan sát, kiểm tra và đo đạc tại chỗ và lập sơ đồ hoàn công, trong đó ghi rõ sai lệch thực tế so với thiết kế.

6.5 Việc kiểm tra và nghiệm thu để cho phép triển khai thi công các công tác lắp ghép tiếp theo được tiến hành sau khi lắp ghép xong toàn bộ kết cấu công trình hoặc một bộ phận công trình có độ cứng không gian riêng biệt (nhịp, khung nằm trong phạm vi giữa các khe nhiệt..v.v..).

6.6 Không tiến hành triển khai công tác lắp ghép tiếp theo khi chưa có kết luận cho phép thi công tiếp của tư vấn giám sát thi công hoặc Hội đồng kiểm tra, nghiệm thu.

6.7 Sai lệch cho phép khi lắp ghép các cấu kiện bê tông đúc sẵn không vượt quá các trị số quy định trong thiết kế. Nếu trong thiết kế không quy định sai lệch cho phép thì mức cho phép khi lắp ghép không được vượt quá các trị số trong Bảng 1.

6.8 Hồ sơ nghiệm thu kết cấu bê tông lắp ghép gồm có:

- Chứng chỉ xuất xưởng của các cấu kiện đúc sẵn;

- Các văn bản xác định chất lượng, nguồn gốc xuất xứ vật liệu xây dựng như: vữa không co, bê tông chèn, que hàn, sơn chống gỉ, cốt thép, bê tông đổ bù, các vật liệu khác đã sử dụng trong công trình;

- Bản vẽ hoàn công lắp cấu kiện, trong đó ghi rõ sai lệch thực tế so với thiết kế;

- Biên bản hoặc bản vẽ thay đổi thiết kế;

...

...

...

- Sổ "Nhật ký thi công công trình" ghi mọi diễn biến trong quá trình thi công từ khi khởi công đến khi kết thúc và những thỏa thuận biện pháp xử lý kỹ thuật giữa nhà thầu và tư vấn giám sát hoặc đại diện thiết kế.

- Những công việc quan trọng được ghi nhật ký theo mẫu biểu riêng: nhật ký công tác lắp ghép (Phụ lục A), nhật ký công tác đổ vữa không co hoặc bê tông chèn mối nối và khe hở (Phụ lục B), và nhật ký công tác hàn (Phụ lục C);

- Biên bản nghiệm thu công tác khuất;

- Kết quả thí nghiệm chất lượng mối hàn và bê tông chèn mối nối;

- Biên bản liệt kê chứng chỉ, trình độ tay nghề của công nhân tham gia lắp ghép;

- Các chứng chỉ kiểm tra chất lượng vật liệu đầu vào.

Bảng 1 - Sai lệch lắp ghép cho phép

Tên chỉ tiêu

Mức cho phép
(mm)

...

...

...

1. Sai lệch trục khối móng và cốc móng so với trục định vị

15

2. Sai lệch cao độ mặt tựa trên móng so với thiết kế

- 10

3. Sai lệch cao độ đáy cốc móng so với thiết kế

- 20

...

...

...

10

5. Sai lệch cao độ mặt trên của cột hoặc vai cột (kể cả đối với nhà nhiều tầng)

10

6. Sai lệch độ thẳng đứng đầu cột, không lớn hơn 0,10 % x h

12

h = chiều cao cột

7. Sai lệch trục các đầu dầm, dầm cầu trục, dầm mái

...

...

...

8. Sai số cao độ mặt dầm làm gối đỡ tấm sàn

+ 5, - 15

9. Độ không thẳng đứng của thành dầm

1,0 % x h

h = chiều cao dầm

10. Sai lệch độ dài gối đỡ (hướng chiều dài dầm)

± 15

...

...

...

11. Sai lệch bề rộng gối đỡ (hướng chiều ngang dầm)

± 10

12. Sai lệch theo phương thẳng đứng tấm tường, cách cứng so với trục phân chia trên một tầng nhà

10

13. Sai số cao độ đỉnh tường

± 10

...

...

...

10

15. Sai lệch cao độ con sơn, gối đỡ của tường lắp dầm, sàn

+ 5, - 10

16. Sai lệch độ dài gối đỡ tấm sàn (hướng chiều dài tấm)

± 15

17. Chiều cao mặt tấm sàn tại gối đỡ:    + Sàn có đổ bù
                                                            + Sàn không đổ bù

...

...

...

18. Chênh lệch đáy hai tấm sàn cạnh nhau, không lớn hơn L/2000

10

L = chiều dài tấm sàn

19. Khe hở liên kết giữa các tấm sàn:     + Sàn dài tới 10 m
                                                            + Sàn dài tới 15 m
                                                            + Sàn dài hơn 15 m

5
10
max = 12

Phụ lục A

...

...

...

Nhật ký lắp ghép

Tên công trình:.................................................................................................

Hạng mục công trình:.......................................................................................

Đơn vị thi công:...............................................................................................

Đội:..................................................... , Tổ:....................................................

Ngày tháng hoàn thành

Thi công lắp ghép

Kết quả kiểm tra

Mã hiệu cấu kiện

...

...

...

Nội dung sai lệch

Mức cho phép
(mm)

Sai lệch thực tế
(mm)

1

2

3

4

5

6

...

...

...

...

...

...

           Kỹ thuật giám sát                     Kỹ thuật thi công               Tổ (công nhân thực hiện)

            (Chữ ký, họ tên)                        (Chữ ký, họ tên)                        (Chữ ký, họ tên)

Phụ lục B

(tham khảo)

Nhật ký đổ vữa không co, bê tông chèn mối nối

...

...

...

Hạng mục công trình:.......................................................................................

Đơn vị thi công:...............................................................................................

Đội:..................................................... , Tổ:....................................................

Thời gian thi công: Ngày … tháng … năm..........................................................

Phạm vi thi công:

- Trục ngang:  Từ trục ............  đến trục ......................................................

- Trục dọc:     Từ trục ............  đến trục.......................................................

- Tầng số: ............. , cốt cao độ: ...............................................................

- Tên cấu kiện: ...........................................................................................

...

...

...

- Loại vữa,mác bê tông sử dụng: ...............................................................

- Số lượng lỗ chèn: ...................................................................................

- Khối lượng đổ: .......................................................................................

- Người (những người thực hiện): ..............................................................

.................................................................................................................

- Kết quả kiểm tra nghiệm thu:.....................................................................

           Kỹ thuật giám sát                     Kỹ thuật thi công               Tổ (công nhân thực hiện)

            (Chữ ký, họ tên)                        (Chữ ký, họ tên)                        (Chữ ký, họ tên)

...

...

...

Phụ lục C

(tham khảo)

Nhật ký công tác hàn

Tên công trình:.................................................................................................

Hạng mục công trình:.......................................................................................

Đơn vị thi công:...............................................................................................

Đội:..................................................... , Tổ:....................................................

Ngày tháng hoàn thành

Tên chi tiết

...

...

...

Mã hiệu que hàn

Kết quả kiểm tra mối hàn

Chiều cao đường hàn
(h)

Chiều dài mối hàn
(L)

Kiểm tra bằng ngoại quan (hoặc bằng siêu âm)

1

2

3

4

...

...

...

6

7

...

...

...

           Kỹ thuật giám sát                     Kỹ thuật thi công               Tổ (công nhân thực hiện)

            (Chữ ký, họ tên)                        (Chữ ký, họ tên)                        (Chữ ký, họ tên)

MỤC LỤC

Lời nói đầu

1 Phạm vị áp dụng

2 Tài liệu viện dẫn

3 Thuật ngữ và định nghĩa

3.1 Cấu kiện

...

...

...

3.3 Vữa không co

3.4 Mối nối

4 Yêu cầu đối với công tác thi công kết cấu bê tông lắp ghép

4.1 Quy định chung

4.2 Vận chuyển, kê xếp, nghiệm thu cấu kiện tại công trường

4.3 Lắp ghép cấu kiện

4.4 Liên kết các cấu kiện lắp ghép

4.5 Đổ lớp bê tông bù mặt sàn ứng lực trước tại công trường

5 Yêu cầu đối với công tác an tòa lao động trong thi công

...

...

...

Phụ lục A Nhật ký lắp ghép

Phụ lục B Nhật ký đổ vữa không co, bê tông chèn mối nối

Phụ lục C Nhật ký công tác hàn
