TIÊU CHUẨN QUỐC GIA

TCVN 12665:2019

CƠ SỞ DỮ LIỆU ĐẤT ĐAI QUỐC GIA - YÊU CẦU VỀ CƠ SỞ DỮ LIỆU THỐNG KÊ, KIỂM KÊ ĐẤT ĐAI

National land database - Requirements for Land statistics and land inventory database

Lời nói đầu

TCVN 12665:2019 do Tổng cục Quản lý đất đai biên soạn, Bộ Tài nguyên và Môi trường đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

CƠ SỞ DỮ LIỆU ĐẤT ĐAI QUỐC GIA - YÊU CẦU VỀ CƠ SỞ DỮ LIỆU THỐNG KÊ, KIỂM KÊ ĐẤT ĐAI

...

...

...

1  Phạm vi áp dụng

Tiêu chuẩn này quy định yêu cầu nội dung, cấu trúc và các kiểu thông tin về dữ liệu; hệ quy chiếu không gian và thời gian của cơ sở dữ liệu thống kê, kiểm kê đất đai.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau là rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

ISO/TS 19103:2005: Geographic information - Conceptual schema language (Thông tin địa lý - Ngôn ngữ lược đồ khái niệm).

ISO 19115-1:2014 Geographic information - Metadata - Part 1: Fundamentals (Thông tin địa lý - Siêu dữ liệu - Phần 1: Nguyên tắc cơ bản.

ISO 19136:2007 Geographic information - Geography Markup Language (GML) (Thông tin địa lý - Ngôn ngữ đánh dấu địa lý).

TCVN 12155:2018: Thông tin địa lý - Khuôn thức trao đổi dữ liệu địa lý.

3  Thuật ngữ, định nghĩa và từ viết tắt

...

...

...

Tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa sau

3.1.1

Dữ liệu đất đai (Land data)

Bao gồm dữ liệu không gian đất đai, dữ liệu thuộc tính đất đai và các dữ liệu khác có liên quan đến thửa đất. [Nguồn: Điều 3, Thông tư số 75/2015/TT-BTNMT]

3.1.2

Cơ sở dữ liệu đất đai (Land database)

Tập hợp các dữ liệu đất đai được sắp xếp, tổ chức để truy cập, khai thác, quản lý và cập nhật thông qua phương tiện điện tử. [Nguồn: Điều 3, Thông tư số 75/2015/TT-BTNMT]

3.1.3

Dữ liệu không gian đất đai (Spatial data on land)

...

...

...

3.1.4

Dữ liệu thuộc tính đất đai (Attribute data on land)

Bao gồm dữ liệu thuộc tính địa chính; dữ liệu thuộc tính quy hoạch, kế hoạch sử dụng đất; dữ liệu thuộc tính giá đất; dữ liệu thuộc tính thống kê, kiểm kê đất đai. [Nguồn: Điều 3, Thông tư số 75/2015/TT-BTNMT]

3.1.5

Cấu trúc dữ liệu (Data structure)

Cách tổ chức và lưu trữ dữ liệu. [Nguồn: Điều 3, Thông tư số 75/2015/TT-BTNMT]

3.1.6

Kiểu dữ liệu (Data type)

Đặc tả miền giá trị với thao tác cho phép trên các giá trị trong chính miền giá trị đó. [Nguồn: Mục 4, TCVN 12155:2018],

...

...

...

+ Integer: Kiểu dữ liệu số nguyên

+ Real: Kiểu dữ liệu số thực

+ GM_Polygon: Kiểu dữ liệu dạng vùng

+ GM_Line: Kiểu dữ liệu dạng đường

+ CharacterString: Kiểu dữ liệu chuỗi ký tự

3.1.7

Ngôn ngữ đánh dấu mở rộng (extensible Markup Language) XML

Ngôn ngữ định dạng mở rộng có khả năng mô tả nhiều loại dữ liệu khác nhau bằng một ngôn ngữ thống nhất và được sử dụng để chia sẻ dữ liệu giữa các hệ thống thông tin. [Nguồn: Điều 3, Thông tư số 75/2015/TT-BTNMT]

3.1.8

...

...

...

GML

Một dạng mã hóa của ngôn ngữ XML để thể hiện nội dung các thông tin địa lý. [Nguồn: Điều 3, Thông tư số 75/2015/TT-BTNMT]

3.1.9

Lớp (Class)

Mô tả một tập các đối tượng dùng chung thuộc tính, thao tác, phương pháp, quan hệ và ngữ nghĩa. [Nguồn: Mục 3, TCVN 7789-1:2007 (ISO/IEC 11179-1:2004)]

3.1.10

Ngôn ngữ mô hình hóa thống nhất (Unified Modeling Language)

UML

Ngôn ngữ mô hình hóa thống nhất là một ngôn ngữ mô hình gồm các ký hiệu đồ họa mà các phương pháp hướng đối tượng sử dụng để thiết kế các hệ thống thông tin một cách nhanh chóng. [Nguồn: Mục 3, QCVN 42:2012/BTNMT]

...

...

...

3.1.11

Tọa độ (Coordinate)

Một trong chuỗi n con số xác định vị trí của một điểm trong không gian n chiều. [Nguồn: Mục 4, TCVN 12155:2018]

CHÚ THÍCH: Trong một hệ quy chiếu tọa độ, những con số phải được định lượng bằng đơn vị đo

3.1.12

Hệ quy chiếu tọa độ (Coordinate reference system)

Hệ tọa độ có quan hệ với đối tượng thông qua tham số hoặc tập tham số định nghĩa vị trí điểm gốc, tỷ lệ và hướng của hệ tọa độ (các tham số, hoặc tập tham số được gọi là datum). [Nguồn: Mục 4, TCVN 12155:2018]

3.1.13

Hệ tọa độ (Coordinate system)

...

...

...

3.1.14

Mô hình dữ liệu (Data model)

Một bản trình diễn kỹ thuật sử dụng các ký hiệu, ngôn ngữ để thể hiện cấu trúc, nội dung của dữ liệu bao gồm các phần tử dữ liệu, thuộc tính, đặc tính, ràng buộc của dữ liệu; mối quan hệ giữa các phần tử dữ liệu. [Nguồn: Mục 1.4, QCVN 109:2017]

3.1.15

Lược đồ dữ liệu (Data schema)

Cách thức mô tả dữ liệu theo mô hình dữ liệu và được thể hiện dưới một ngôn ngữ hình thức trong các hệ thống quản lý cơ sở dữ liệu hoặc mô hình dữ liệu mức vật lý. [Nguồn: Mục 1.4, QCVN 109:2017]

CHÚ THÍCH: Ngôn ngữ hình thức là một tập các chuỗi ký tự được xây dựng dựa trên một bảng chữ cái và chúng được ràng buộc bởi các luật hoặc văn phạm đã được định nghĩa từ trước.

3.2  Từ viết tắt

+ M (Mandatory): Thông tin thuộc nhóm bắt buộc

...

...

...

+ C (Conditional): Thông tin thuộc nhóm bắt buộc nếu thỏa mãn điều kiện

4  Yêu cầu kỹ thuật

4.1  Hệ quy chiếu tọa độ

Hệ quy chiếu của bản đồ hiện trạng sử dụng đất được thể hiện theo hệ tọa độ VN-2000 múi chiếu 3° kinh tuyến trục của từng tỉnh, thành phố trực thuộc Trung ương.

4.2  Hệ quy chiếu thời gian

Hệ quy chiếu thời gian: Ngày, tháng, năm theo Dương lịch; giờ, phút, giây theo múi giờ UTC + 07:00 (Coordinated Universal Time).

4.3  Mô hình dữ liệu cơ sở dữ liệu thống kê, kiểm kê đất đai

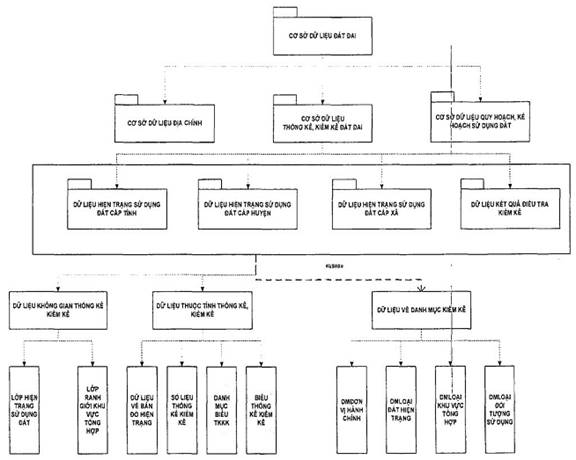

Mô hình dữ liệu cơ sở dữ liệu thống kê, kiểm kê đất đai được mô tả bằng sơ đồ dưới đây:

...

...

...

4.4  Nội dung dữ liệu

Theo cấu trúc của mô hình cơ sở dữ liệu đất đai mục 4.3

Dữ liệu hiện trạng sử dụng đất bao gồm: Dữ liệu hiện trạng sử dụng đất cấp tỉnh, cấp huyện, cấp xã

Các nhóm dữ liệu trên bao gồm: dữ liệu không gian và dữ liệu thuộc tính, trong đó:

Dữ liệu không gian hiện trạng sử dụng đất: Định nghĩa chung cho nhóm dữ liệu về hiện trạng sử dụng đất, lớp dữ liệu ranh giới khu vực tổng hợp.

Dữ liệu thuộc tính đất đai hiện trạng sử dụng đất: Định nghĩa chung cho nhóm dữ liệu về bản đồ hiện trạng và số liệu thống kê kiểm kê.

4.5  Lược đồ cấu trúc và kiểu thông tin của dữ liệu thống kê kiểm kê đất đai

Được thể hiện theo phụ lục đính kèm.

...

...

...

(Quy định)

Yêu cầu về cơ sở dữ liệu thống kê, kiểm kê - Dữ liệu hiện trạng sử dụng đất cấp tỉnh

A.1  Lược đồ cấu trúc

A.1.1  Dữ liệu hiện trạng sử dụng đất cấp tỉnh

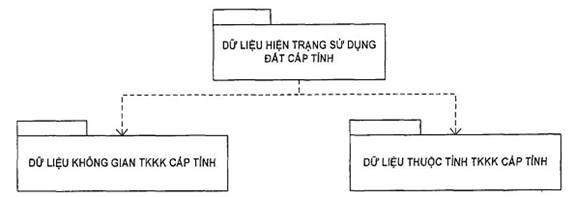

Hình 1 - Dữ liệu hiện trạng sử dụng đất cấp tỉnh

A.1.2  Dữ liệu không gian cấp tỉnh

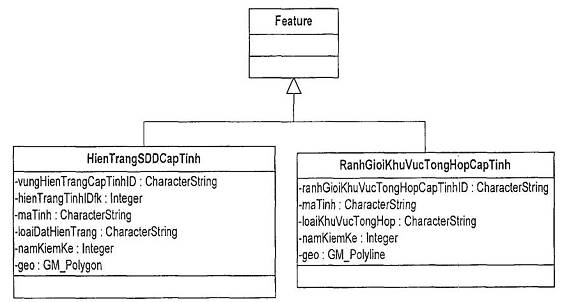

Hình 2 - Dữ liệu không gian cấp tỉnh

...

...

...

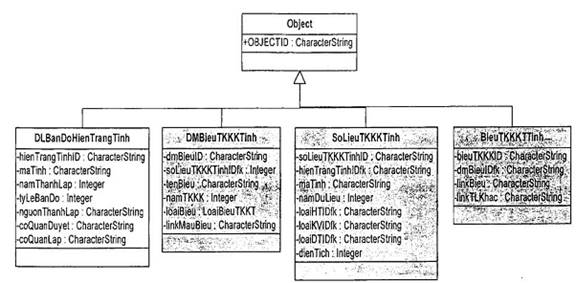

Hình 3 - Dữ liệu thuộc tính cấp tỉnh

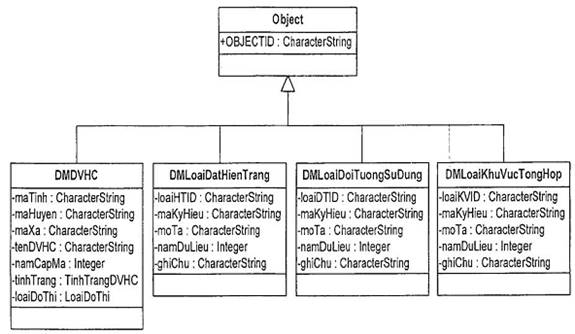

A.1.4  Lớp dữ liệu danh mục thống kê kiểm kê

Hình 4 - Lớp dữ liệu danh mục thống kê, kiểm kê

A.1.5  Relationships

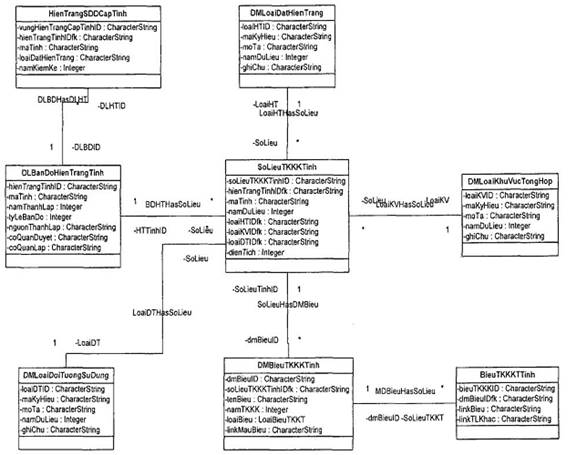

Hình 5 - Relationships

A.1.6  Domains:

...

...

...

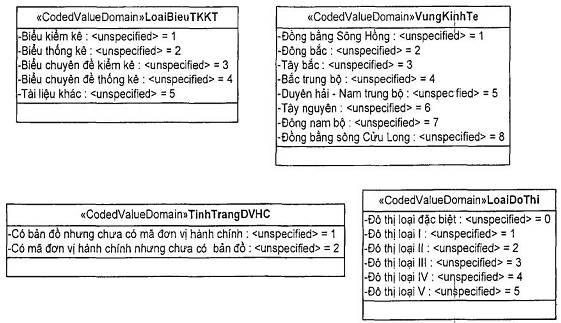

Hình 6 - Domains

A.2  Cấu trúc và kiểu thông tin của dữ liệu

A.2.1  Dữ liệu không gian gồm:

- Lớp hiện trạng sử dụng đất cấp tỉnh

Ký hiệu lớp dữ liệu: HienTrangSDDCapTinh

Kiểu dữ liệu không gian: dữ liệu dạng vùng (GM_Polygon)

Trường thông tin dữ liệu lớp hiện trạng sử dụng đất được quy định trong Bảng 1.

Bảng 1 - Trường thông tin dữ liệu lớp hiện trạng sử dụng đất

Trường thông tin

...

...

...

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Mã đối tượng

vungHienTrangCap TinhID

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128 - bit

...

...

...

M

CharacterString

Mã đối tượng hiện trạng tỉnh

hienTrangTinhIDfk

Liên kết với bảng số liệu TKKK

32

M

CharacterString

...

...

...

Mã tỉnh

maTinh

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

2

M

CharacterString

Mã loại đất theo hiện trạng

loaiDatHienTrang

...

...

...

15

M

CharacterString

Năm thực hiện kiểm kê

namKiemKe

Năm thực hiện kiểm kê

-

M

...

...

...

Dữ liệu đồ họa

geo

Dữ liệu đồ họa của đối tượng

-

M

GM_Polygon

- Lớp ranh giới khu vực tổng hợp cấp tỉnh

...

...

...

Kiểu dữ liệu không gian: dữ liệu dạng đường (GM_Line)

Trường thông tin dữ liệu lớp ranh giới khu vực tổng hợp được quy định trong Bảng 2.

Bảng 2 - Trường thông tin dữ liệu lớp ranh giới khu vực tổng hợp

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

...

...

...

Ký hiệu trường thông tin

Mã đối tượng

ranhGioiKhuVuc
TongHopCapTinhID

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128-bit

32

M

CharacterString

Mã tỉnh

...

...

...

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

2

M

CharacterString

Mã loại khu vực tổng hợp

loaiKhuVucTongHop

Tổ hợp chữ cái viết tắt, ký hiệu cho loại khu vực tổng hợp

3

...

...

...

CharacterString

Năm thực hiện kiểm kê

namKiemKe

Năm thực hiện kiểm kê

-

M

Integer

...

...

...

geo

Dữ liệu đồ họa của đối tượng

-

M

GM_Line

A.2.2  Dữ liệu thuộc tính bao gồm:

- Thông tin dữ liệu về bản đồ hiện trạng cấp tỉnh

Dữ liệu thuộc tính đất đai trên bản đồ được quy định trong Bảng 3.

...

...

...

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Mã đối tượng

...

...

...

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128-bit

32

M

CharacterString

Mã tỉnh

maTinh

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

2

...

...

...

CharacterString

Năm thành lập

namThanhLap

Năm thành lập bản đồ

-

M

Integer

...

...

...

tyLeBanDo

Mẫu số tỷ lệ của bản đồ hiện trạng sử dụng đất

-

M

Integer

Nguồn thành lập

nguonThanhLap

Nguồn tài liệu dùng để thành lập bản đồ hiện trạng sử dụng đất

...

...

...

M

CharacterString

- Thông tin số liệu thống kê kiểm kê cấp tỉnh (Bộ số liệu thống kê kiểm kê)

Thông tin thống kê kiểm kê cấp tỉnh được quy định trong các Bảng 4.

Bảng 4 - Số liệu thống kê kiểm kê cấp tỉnh

Trường thông tin

Mô tả

Độ dài trường

...

...

...

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Mã số liệu thống kê kiểm kê Tỉnh

soLieuTKKKTinhID

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128- bit.

32

M

...

...

...

Mã đối tượng hiện trạng tỉnh

hienTrangCapTinh
IDfk

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128 - bit.

32

M

CharacterString

Mã tỉnh

...

...

...

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

2

M

CharacterString

Năm dữ liệu

namDuLieu

Năm lập cơ sở dữ liệu

4

...

...

...

Integer

Mã loại đất theo hiện trạng

loaiHTIDfk

Tổ hợp chữ cái viết tắt, ký hiệu cho loại đất hiện trạng sử dụng

15

M

CharacterString

...

...

...

loaiKVIDfk

Tổ hợp chữ cái viết tắt, ký hiệu cho loại khu vực tổng hợp

3

M

CharacterString

Mã loại đối tượng

loaiDTIDfk

Tổ hợp chữ cái viết tắt, ký hiệu cho đối tượng

...

...

...

M

CharacterString

Diện tích

dienTich

Diện tích của khoanh đất (đơn vị tính là m^2)

-

M

Real

...

...

...

Cơ quan duyệt

coQuanDuyet

Tên cơ quan có thẩm quyền phê duyệt bản đồ hiện trạng sử dụng đất

255

M

CharacterString

Cơ quan lập

coQuanLap

...

...

...

255

M

CharacterString

- Thông tin danh mục biểu thống kê kiểm kê tỉnh

Thông tin danh mục biểu thống kê kiểm kê tỉnh được quy định trong các Bảng 5.

Bảng 5 - Danh mục biểu thống kê kiểm kê tỉnh

Trường thông tin

Mô tả

...

...

...

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Mã loại danh mục ID

dmBieuID

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128 - bit.

32

...

...

...

CharacterString

Mã số liệu thống kê kiểm kê tỉnh

soLieuTKKKTinhIDfk

Để liên kết với bảng số liệu TKKK

32

M

CharacterString

...

...

...

tenBieu

Tên các biểu theo quy định

255

M

CharacterString

Năm Thống kê kiểm kê

namTKKK

Là năm thực hiện thống kê, kiểm kê

...

...

...

M

Integer

Loại biểu

loaiBieu

Phân biệt các loại biểu theo quy định

M

Integer

...

...

...

Đường link đến mẫu biểu

linkMauBieu

Đường dẫn đến mẫu biểu

255

M

CharacterString

- Thông tin biểu thống kê kiểm kê Tỉnh

Biểu thống kê kiểm kê tỉnh được quy định trong các Bảng 6.

...

...

...

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Mã đối tượng

...

...

...

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128-bit.

32

M

CharacterString

Mã danh mục biểu

dmBieuIDfk

Để liên kết với bảng số liệu TKKK

32

...

...

...

CharacterString

Đường link đến biểu quét

linkBieu

Đường link đến dữ liệu

255

O

CharacterString

...

...

...

linkTLKhac

Đường link đến dữ liệu

255

O

CharacterString

A.2.3  Dữ liệu danh mục Thống kê kiểm kê:

Dữ liệu danh mục thống kê kiểm kê thể hiện trong Bảng 7, 8, 9, 10.

Bảng 7 - Danh mục đơn vị hành chính

...

...

...

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Danh mục đơn vị hành chính

DMDVHCID

...

...

...

32

M

CharacterString

Mã tỉnh

maTinh

Mã duy nhất được xác định trong bảng mã đơn vị hành chính Việt Nam hiện hành

2

M

...

...

...

Mã huyện

maHuyen

Mã duy nhất được xác định trong bảng mã đơn vị hành chính Việt Nam hiện hành

3

M

CharacterString

Mã xã

...

...

...

Mã duy nhất được xác định trong bảng mã đơn vị hành chính Việt Nam hiện hành

5

M

CharacterString

Tên đơn vị hành chính

tenDVHC

Tên đơn vị hành chính tỉnh, huyện, xã

100

...

...

...

CharacterString

Năm cấp mã

namCapMa

Năm cấp mã đơn vị hành chính

-

M

Integer

...

...

...

tinhTrang

Tình trạng có hoặc chưa có mã ĐVHC so với bản đồ

-

M

Integer

Loại đô thị

loaiDoThi

Loại đô thị

...

...

...

M

Integer

Bảng 8 - Danh mục loại đất hiện trạng

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

...

...

...

Tên trường thông tin

Ký hiệu trường thông tin

Danh mục loại đất hiện trạng

loaiHTID

Mã danh mục hiện tại

32

M

CharacterString

...

...

...

maKyHieu

Tổ hợp chữ cái viết tắt ký hiệu cho loại đất hiện trạng sử dụng

15

M

CharacterString

Mô tả

MoTa

Tên gọi chi tiết của loại đất hiện trạng

...

...

...

O

CharacterString

Ghi chú

ghiChu

Giải thích thêm những trường hợp đặc biệt (nếu có)

255

O

CharacterString

...

...

...

Năm dữ liệu

namDuLieu

Năm lập cơ sở dữ liệu

4

M

Integer

Bảng 9 - Danh mục Loại Khu vực tổng hợp

Trường thông tin

...

...

...

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Danh mục loại khu vực tổng hợp

loaiKVID

Mã danh mục hiện tại

...

...

...

M

CharacterString

Mã loại khu vực tổng hợp

maKyHieu

Tổ hợp chữ cái viết tắt, ký hiệu cho loại khu vực tổng hợp

3

M

CharacterString

...

...

...

Mỏ tả

MoTa

Tên gọi chi tiết của loại khu vực tổng hợp

150

O

CharacterString

Ghi chú

ghiChu

...

...

...

255

O

CharacterString

Năm dữ liệu

namDuLieu

Năm lập cơ sở dữ liệu

4

M

...

...

...

Bảng 10 - Danh mục Loại đối tượng sử dụng

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

...

...

...

Danh mục loại đối tượng sử dụng

LoaiDTID

Danh mục loại đối tượng sử dụng

3

M

CharacterString

Mã loại đối tượng sử dụng

maKyHieu

...

...

...

3

M

CharacterString

Mô tả

MoTa

Tên gọi chi tiết của loại đối tượng sử dụng

150

O

...

...

...

Ghi chú

ghiChu

Giải thích thêm những trường hợp đặc biệt (nếu có)

255

O

CharacterString

Năm dữ liệu

namDuLieu

...

...

...

4

M

Integer

Phụ lục B

(Quy định)

Yêu cầu về cơ sở dữ liệu thống kê, kiểm kê - Dữ liệu hiện trạng sử dụng đất cấp huyện

B.1  Lược đồ cấu trúc

...

...

...

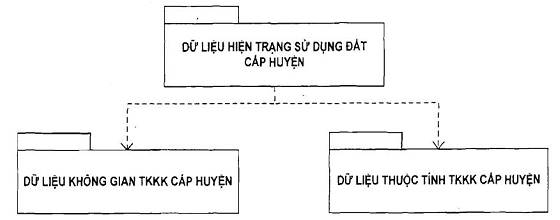

Hình 1 - Dữ liệu hiện trạng sử dụng đất cấp huyện

B.1.2  Dữ liệu không gian cấp huyện

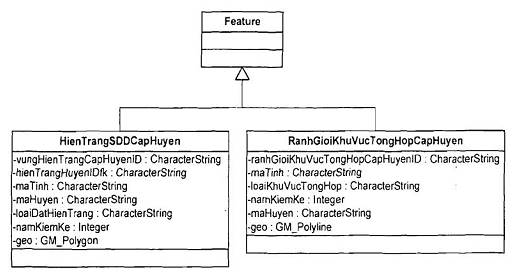

Hình 2 - Dữ liệu không gian cấp huyện

B.1.3  Dữ liệu thuộc tính cấp huyện

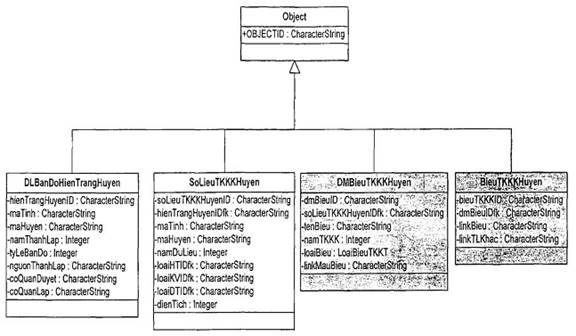

Hình 3 - Dữ liệu thuộc tính cấp huyện

B.1.4  Lớp dữ liệu danh mục thống kê kiểm kê

...

...

...

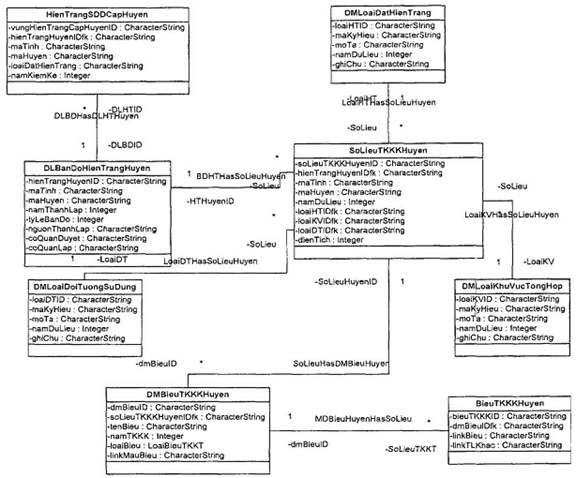

Hình 4 - Lớp dữ liệu danh mục thống kê, kiểm kê

B.1.5  Relationships

Hình 5 - Relationships

B.1.6  Domains:

Hình 6 - Domains

B.2  Cấu trúc và kiểu thông tin của dữ liệu

B.2.1  Dữ liệu không gian gồm:

...

...

...

Ký hiệu lớp dữ liệu: HienTrangSDDCapHuyện

Kiểu dữ liệu không gian: dữ liệu dạng vùng (GM_Polygon)

Trường thông tin dữ liệu lớp hiện trạng sử dụng đất được quy định trong Bảng 1.

Bảng 1 - Trường thông tin dữ liệu lớp hiện trạng sử dụng đất

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

...

...

...

Tên trường thông tin

Ký hiệu trường thông tin

Mã đối tượng

vungHienTrangCap
HuyenID

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128 - bit

32

M

CharacterString

...

...

...

hienTrangHuyenIDfk

Để liên kết với bảng số liệu TKKK

32

M

CharacterString

Mã tỉnh

maTinh

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

...

...

...

M

CharacterString

Mã huyện

maHuyen

Là mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

3

M

CharacterString

...

...

...

Mã loại đất theo hiện trạng

loaiDatHienTrang

Tổ hợp chữ cái viết tắt ký hiệu cho loại đất hiện trạng sử dụng

15

M

CharacterString

Năm thực hiện kiểm kê

namKiemKe

...

...

...

-

M

Integer

Dữ liệu đồ họa

geo

Dữ liệu đồ họa của đối tượng

-

M

...

...

...

Lớp ranh giới khu vực tổng hợp cấp huyện

Ký hiệu lớp dữ liệu: RanhGioiKhuVucTongHopCapHuyen

Kiểu dữ liệu không gian: dữ liệu dạng đường (GM_Line)

Trường thông tin dữ liệu lớp ranh giới khu vực tổng hợp được quy định trong Bảng 2.

Bảng 2 - Trường thông tin dữ liệu lớp ranh giới khu vực tổng hợp

Trường thông tin

Mô tả

Độ dài trường

...

...

...

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Mã đối tượng

ranhGioiKhuVucTong
HopCapHuyenID

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128 - bit.

32

M

...

...

...

Mã tỉnh

maTinh

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

2

M

CharacterString

Mã huyện

...

...

...

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

3

M

CharacterString

Mã loại khu vực tổng hợp

loaiKhuVucTongHop

Tổ hợp chữ cái viết tắt, ký hiệu cho loại khu vực tổng hợp

3

...

...

...

CharacterString

Năm thực hiện kiểm kê

namKiemKe

Năm thực hiện kiểm kê

-

M

Integer

...

...

...

Geo

Dữ liệu đồ họa của đối tượng

-

M

GM_Line

B.2.2  Dữ liệu thuộc tính bao gồm:

- Thông tin dữ liệu về bản đồ hiện trạng cấp huyện

Dữ liệu thuộc tính đất đai trên bản đồ được quy định trong Bảng 3.

...

...

...

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Mã đối tượng

...

...

...

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128 - bit

32

M

CharacterString

Mã tỉnh

maTinh

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

2

...

...

...

CharacterStríng

Mã huyện

maHuyen

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

3

M

CharacterString

...

...

...

namThanhLap

Năm thành lập bản đồ

-

M

Integer

Tỷ lệ bản đồ

tyLeBanDo

Mẫu số tỷ lệ của bản đồ hiện trạng sử dụng đất

...

...

...

M

Integer

Nguồn thành lập

nguonThanhLap

Nguồn tài liệu dùng để thành lập bản đồ hiện trạng sử dụng đất

255

M

CharacterString

...

...

...

Cơ quan duyệt

coQuanDuyet

Tên cơ quan có thẩm quyền phê duyệt bản đồ hiện trạng sử dụng đất

255

M

CharacterString

- Thông tin số liệu thống kê kiểm kê cấp huyện (Bộ số liệu thống kê kiểm kê)

Thông tin thống kê kiểm kê cấp huyện được quy định trong các Bảng 4.

...

...

...

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Mã số liệu thống kê kiểm kê huyện

...

...

...

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128 - bit.

32

M

CharacterString

Mã đối tượng hiện trạng huyện

hienTrangCapHuyen
IDfk

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128 - bit.

32

...

...

...

CharacterString

Mã tỉnh

maTinh

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

2

M

CharacterString

...

...

...

maHuyen

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

3

M

CharacterString

Năm dữ liệu

namDuLieu

Năm lập cơ sở dữ liệu

...

...

...

M

Integer

Mã loại đất theo hiện trạng

loaiHTIDfk

Tổ hợp chữ cái viết tắt, ký hiệu cho loại đất hiện trạng sử dụng

15

M

CharacterString

...

...

...

Mã loại khu vực tổng hợp

loaiKVIDfk

Tổ hợp chữ cái viết tắt, ký hiệu cho loại khu vực tổng hợp

3

M

CharacterString

Mã loại đối tượng

loaiDTIDfk

...

...

...

3

M

CharacterString

Diện tích

dienTich

Diện tích của khoanh đất (đơn vị tính là m2)

-

M

...

...

...

- Thông tin danh mục biểu thống kê kiểm kê huyện

Thông tin danh mục biểu thống kê kiểm kê huyện được quy định trong các Bảng 5.

Bảng 5 - Danh mục biểu thống kê kiểm kê huyện

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

...

...

...

Tên trường thông tin

Ký hiệu trường thông tin

Mã loại danh mục ID

dmBieuID

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128 - bit.

32

M

CharacterString

...

...

...

soLieuTKKKHuyenIDfk

Để liên kết với bảng số liệu TKKK

32

M

CharacterString

Tên biểu

tenBieu

Tên các biểu theo quy định

...

...

...

M

CharacterString

Năm Thống kê kiểm kê

namTKKK

Là năm thực hiện thống kê, kiểm kê

4

M

Integer

...

...

...

Loại biểu

loaiBieu

Phân biệt các loại biểu theo quy định

-

M

Integer

Tham chiếu đến bảng loại biểu TKKK

Đường link đến mẫu biểu

linkMauBieu

...

...

...

255

M

CharacterString

- Thông tin biểu thống kê kiểm kê huyện

Biểu thống kê kiểm kê huyện được quy định trong các Bảng 6.

Bảng 6 - Biểu thống kê kiểm kê

Trường thông tin

Mô tả

...

...

...

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Mã đối tượng

bieuTKKKID

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128-bit.

32

...

...

...

CharacterString

Mã danh mục biểu

dmBieuIDfk

Để liên kết với bảng số liệu TKKK

32

M

CharacterString

...

...

...

linkBieu

Đường link đến dữ liệu

255

O

CharacterString

Đường link đến tài liệu khác

linkTLKhac

Đường link đến dữ liệu

...

...

...

O

CharacterString

A.2.3  Dữ liệu danh mục Thống kê kiểm kê:

Dữ liệu danh mục thống kê kiểm kê thể hiện trong Bảng 7, 8, 9, 10.

Bảng 7 - Danh mục đơn vị hành chính

Trường thông tin

Mô tả

Độ dài trường

...

...

...

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Danh mục đơn vị hành chính

DMDVHCID

Mã danh mục hiện tại

32

M

...

...

...

Mã tỉnh

maTinh

Mã duy nhất được xác định trong bảng mã đơn vị hành chính Việt Nam hiện hành

2

M

CharacterString

Mã huyện

...

...

...

Mã duy nhất được xác định trong bảng mã đơn vị hành chính Việt Nam hiện hành

3

M

CharacterString

Mã xã

maXa

Mã duy nhất được xác định trong bảng mã đơn vị hành chính Việt Nam hiện hành

5

...

...

...

CharacterString

Tên đơn vị hành chính

tenDVHC

Tên đơn vị hành chính tỉnh, huyện, xả

100

M

CharacterString

...

...

...

namCapMa

Năm cấp mã đơn vị hành chính

-

M

Integer

Tình trạng

tinhTrang

Tình trạng có hoặc chưa có mã ĐVHC so với bản đồ

...

...

...

M

Integer

Loại đô thị

loaiDoThi

Loại đô thị

-

M

Integer

...

...

...

Bảng 8 - Danh mục loại đất hiện trạng

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

...

...

...

loaiHTID

Mã danh mục hiện tại

32

M

CharacterString

Mã loại đất hiện trạng

maKyHieu

Tổ hợp chữ cái viết tắt ký hiệu cho loại đất hiện trạng sử dụng

...

...

...

M

CharacterString

Mô tả

MoTa

Tên gọi chi tiết của loại đất hiện trạng

150

O

CharacterString

...

...

...

Ghi chú

ghiChu

Giải thích thêm những trường hợp đặc biệt (nếu có)

255

O

CharacterString

Năm dữ liệu

namDuLieu

...

...

...

4

M

Integer

Bảng 9 - Danh mục Loại khu vực tổng hợp

Trường thông tin

Mô tả

Độ dài trường

Nhóm

...

...

...

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Danh mục loại khu vực tổng hợp

loaiKVID

Mã danh mục hiện tại

32

M

CharacterString

...

...

...

Mã loại khu vực tổng hợp

maKyHieu

Tổ hợp chữ cái viết tắt, ký hiệu cho loại khu vực tổng hợp

3

M

CharacterString

Mô tả

MoTa

...

...

...

150

O

CharacterString

Ghi chú

ghiChu

Giải thích thêm những trường hợp đặc biệt (nếu có)

255

O

...

...

...

Năm dữ liệu

namDuLieu

Năm lập cơ sở dữ liệu

4

M

Integer

Bảng 10 - Danh mục Loại đối tượng sử dụng

...

...

...

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Danh mục loại đối tượng sử dụng

LoaiDTID

...

...

...

3

M

CharacterString

Mã loại đối tượng sử dụng

maKyHieu

Tổ hợp chữ cái viết tắt, ký hiệu cho loại đối tượng sử dụng

3

M

...

...

...

Mô tả

MoTa

Tên gọi chi tiết của loại đối tượng sử dụng

150

O

CharacterString

Ghi chú

...

...

...

Giải thích thêm những trường hợp đặc biệt (nếu có)

255

O

CharacterString

Năm dữ liệu

namDuLieu

Năm lập cơ sở dữ liệu

4

...

...

...

Integer

Phụ lục C

(Quy định)

Yêu cầu về cơ sở dữ liệu thống kê, kiểm kê - Dữ liệu hiện trạng sử dụng đất cấp xã

C.1  Lược đồ cấu trúc

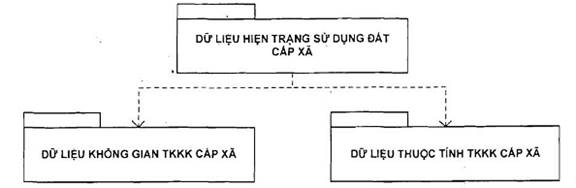

C.1.1  Dữ liệu hiện trạng sử dụng đất cấp xã

...

...

...

C.1.2 Dữ liệu không gian cấp xã

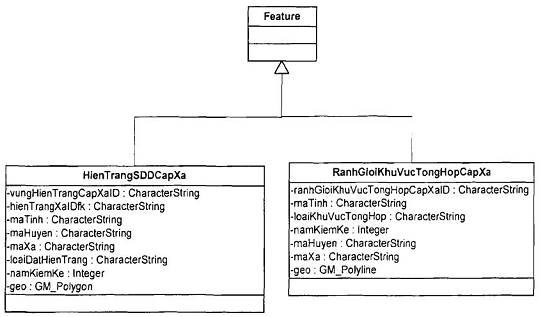

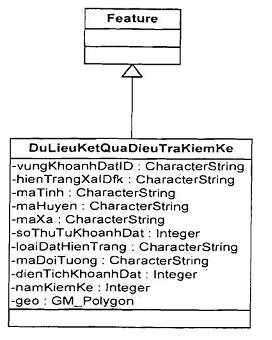

Hình 2 - Dữ liệu không gian cấp xã

C.1.3  Dữ liệu thuộc tính cấp xã

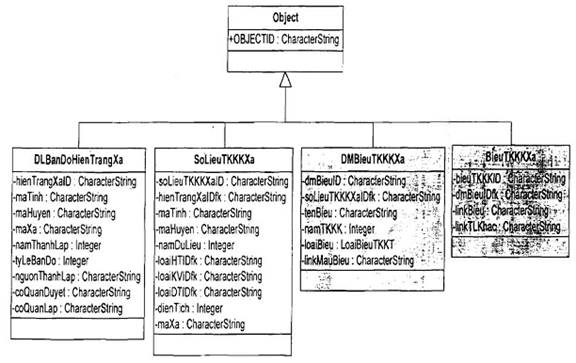

Hình 3 - Dữ liệu thuộc tính cấp xã

C.1.4  Lớp dữ liệu danh mục thống kê kiểm kê

Hình 4 - Lớp dữ liệu danh mục thống kê, kiểm kê

...

...

...

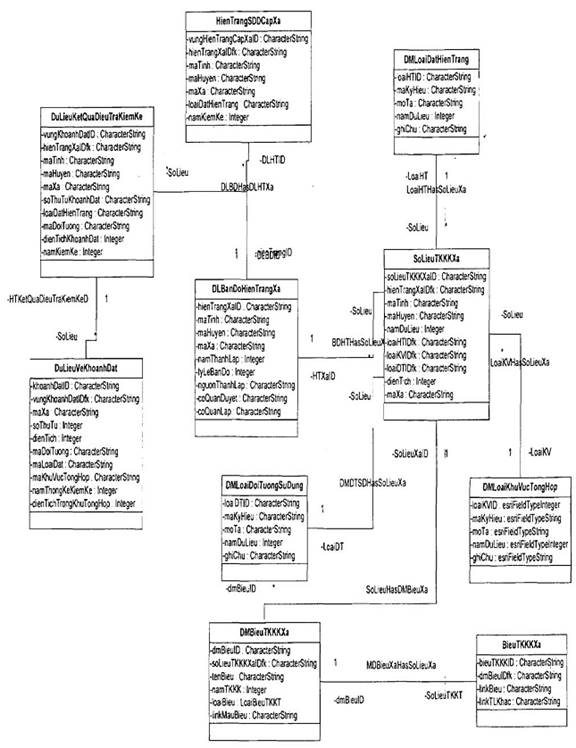

Hình 5 - Relationships

C.1.6  Domains:

Hình 6 - Domains

C.2  Cấu trúc và kiểu thông tin của dữ liệu

C.2.1  Dữ liệu không gian gồm:

- Lớp hiện trạng sử dụng đất cấp xã

Ký hiệu lớp dữ liệu: HienTrangSDDCapXa

...

...

...

Trường thông tin dữ liệu lớp hiện trạng sử dụng đất được quy định trong Bảng 1.

Bảng 1 - Trường thông tin dữ liệu lớp hiện trạng sử dụng đất

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

...

...

...

Mã đối tượng

vungHienTrangCapXaID

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128 - bit

32

M

CharacterString

Hiện trạng xã

hienTrangXaIDfk

...

...

...

32

M

CharacterString

Mã tỉnh

maTinh

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

2

M

...

...

...

Mã huyện

maHuyen

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

3

M

CharacterString

Mã xã

...

...

...

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

5

M

CharacterString

Mã loại đất theo hiện trạng

loaiDatHienTrang

Tổ hợp chữ cái viết tắt ký hiệu cho loại đất hiện trạng sử dụng

15

...

...

...

CharacterString

Năm thực hiện kiểm kê

namKiemKe

Năm thực hiện kiểm kê

-

M

Integer

...

...

...

geo

Dữ liệu đồ họa của đối tượng

-

M

GM_Polygon

- Lớp ranh giới khu vực tổng hợp cấp xã

Ký hiệu lớp dữ liệu: RanhGioiKhuVucTongHopCapXa

Kiểu dữ liệu không gian: dữ liệu dạng đường (GM_Line)

...

...

...

Bảng 2 - Trường thông tin dữ liệu lớp ranh giới khu vực tổng hợp

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

...

...

...

ranhGioiKhuVuc
TongHopCapXa
ID

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128 - bit.

32

M

CharacterString

Mã tỉnh

maTinh

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

...

...

...

M

CharacterString

Mã huyện

maHuyen

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

3

M

CharacterString

...

...

...

Mã xã

maXa

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

5

M

CharacterString

Mã loại khu vực tổng hợp

loaiKhuVucTong Hop

...

...

...

3

M

CharacterString

Năm thực hiện kiểm kê

namKiemKe

Năm thực hiện kiểm kê

-

M

...

...

...

Dữ liệu đồ họa

geo

Dữ liệu đồ họa của đối tượng

-

M

GM_Line

C.2.2  Dữ liệu thuộc tính bao gồm:

...

...

...

Dữ liệu thuộc tính đất đai trên bản đồ được quy định trong Bảng 3.

Bảng 3 - Dữ liệu về bản đồ hiện trạng sử dụng đất cấp xã

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu giá trị

Ghi chú

Tên trường thông tin

...

...

...

Mã đối tượng

hienTrangCapXa ID

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128 - bit.

32

M

CharacterString

Mã tỉnh

maTinh

...

...

...

2

M

CharacterString

Mã huyện

maHuyen

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

3

M

...

...

...

Mã xã

maXa

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

5

M

CharacterString

Năm thành lập

...

...

...

Năm thành lập bản đồ

-

M

Integer

Tỷ lệ bản đồ

tyLeBanDo

Mẫu số tỷ lệ của bản đồ hiện trạng sử dụng đất

-

...

...

...

Integer

Nguồn thành lập

nguonThanhLap

Nguồn tài liệu dùng để thành lập bản đồ hiện trạng sử dụng đất

255

M

CharacterString

...

...

...

coQuanDuyet

Tên cơ quan có thẩm quyền phê duyệt bản đồ hiện trạng sử dụng đất

255

M

CharacterString

Cơ quan lập

coQuanLap

Tên cơ quan thành lập bản đồ hiện trạng sử dụng đất

...

...

...

M

CharacterString

- Thông tin số liệu thống kê kiểm kê cấp xã (Bộ số liệu thống kê kiểm kê)

Thông tin thống kê kiểm kê cấp xã được quy định trong các Bảng 4.

Bảng 4 - số liệu thống kê kiểm kê cấp xã

Trường thông tin

Mô tả

Độ dài trường

...

...

...

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Mã số liệu thống kê kiểm kê xã

soLieuTKKKXaID

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128 - bit.

32

M

...

...

...

Mã đối tượng hiện trạng xã

hienTrangCapXa IDfk

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128 - bit.

32

M

CharacterString

Mã tỉnh

...

...

...

Là mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

2

M

CharacterString

Mã huyện

maHuyen

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

3

...

...

...

CharacterString

Mã xã

maXa

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

5

M

CharacterString

...

...

...

namDuLieu

Năm lập cơ sở dữ liệu

-

M

Integer

Mã loại đất theo hiện trạng

MaloaiDatHienTrang

Tổ hợp chữ cái viết tắt ký hiệu cho loại đất hiện trạng sử dụng

...

...

...

M

CharacterString

Mã loại khu vực tổng hợp

loaiKhuVucTongHop

Tổ hợp chữ cái viết tắt, ký hiệu cho loại khu vực tổng hợp

3

M

CharacterString

...

...

...

Mã đối tượng sử dụng

MaDoiTuongSuDung

Tổ hợp chữ cái viết tắt, ký hiệu cho loại khu vực tổng hợp

3

M

CharacterString

Diện tích

DienTich

...

...

...

-

M

Real

- Thông tin danh mục biểu thống kê kiểm kê xã

Thông tin danh mục biểu thống kê kiểm kê xã được quy định trong các Bảng 5.

Bảng 5 - Danh mục biểu thống kê kiểm kê xã

Trường thông tin

Mô tả

...

...

...

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Mã loại danh mục ID

dmBieuID

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128 - bit

32

...

...

...

CharacterString

Mã số liệu thống kê kiểm kê Tỉnh

soLieuTKKK
XaIDfk

Để liên kết với bảng số liệu TKKK

32

M

CharacterString

...

...

...

tenBieu

Tên các biểu theo quy định

255

M

CharacterString

Năm Thống kê kiểm kê

namTKKK

Năm thực hiện thống kê, kiểm kê

...

...

...

M

Integer

Loại biểu

loaiBieu

Phân biệt các loại biểu theo quy định

-

M

Integer

...

...

...

Đường link đến mẫu biểu

linkMauBieu

Đường dẫn đến mẫu biểu

255

M

CharacterString

- Thông tin biểu thống kê kiểm kê xã

Biểu thống kê kiểm kê xả được quy định trong các Bảng 6.

...

...

...

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Mã đối tượng

...

...

...

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128-bit.

32

M

CharacterString

Mã danh mục biểu

dmBieuIDfk

Để liên kết với bảng số liệu TKKK

32

...

...

...

CharacterString

Đường link đến biểu quét

linkBieu

Đường link đến dữ liệu

255

O

CharacterString

...

...

...

linkTLKhac

Đường link đến dữ liệu

255

O

CharacterString

C.2.3  Dữ liệu danh mục Thống kê kiểm kê:

Dữ liệu danh mục thống kê kiểm kê thể hiện trong Bảng 7, 8, 9, 10.

Bảng 7 - Danh mục đơn vị hành chính

...

...

...

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Danh mục đơn vị hành chính

DMDVHCID

...

...

...

32

M

CharacterString

Mã tỉnh

maTinh

Mã duy nhất được xác định trong bảng mã đơn vị hành chính Việt Nam hiện hành

2

M

...

...

...

Mã huyện

maHuyen

Mã duy nhất được xác định trong bảng mã đơn vị hành chính Việt Nam hiện hành

3

M

CharacterString

Mã xã

...

...

...

Mã duy nhất được xác định trong bảng mã đơn vị hành chính Việt Nam hiện hành

5

M

CharacterString

Tên đơn vị hành chính

tenDVHC

Tên đơn vị hành chính tỉnh, huyện, xã

100

...

...

...

CharacterString

Năm cấp mã

namCapMa

Năm cấp mã đơn vị hành chính

M

Integer

...

...

...

tinhTrang

Tình trạng có hoặc chưa có mã ĐVHC so với bản đồ

M

Integer

Loại đô thị

loaiDoThi

Loại đô thị

...

...

...

M

Integer

Bảng 8 - Danh mục loại đất hiện trạng

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

...

...

...

Tên trường thông tin

Ký hiệu trường thông tin

Danh mục loại đất hiện trạng

loaiHTID

Mã danh mục hiện tại

32

M

CharacterString

...

...

...

maKyHieu

Tổ hợp chữ cái viết tắt ký hiệu cho loại đất hiện trạng sử dụng

15

M

CharacterString

Mô tả

MoTa

Tên gọi chi tiết của loại đất hiện trạng

...

...

...

O

CharacterString

Ghi chú

ghiChu

Giải thích thêm những trường hợp đặc biệt (nếu có)

255

O

CharacterString

...

...

...

Năm dữ liệu

namDuLieu

Năm lập cơ sở dữ liệu

4

M

Integer

Bảng 9 - Danh mục Loại khu vực tổng hợp

Trường thông tin

...

...

...

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Danh mục loại khu vực tổng hợp

loaiKVID

Mã danh mục hiện tại

...

...

...

M

CharacterString

Mã loại khu vực tổng hợp

maKyHieu

Tổ hợp chữ cái viết tắt, ký hiệu cho loại khu vực tổng hợp

3

M

CharacterString

...

...

...

Mô tả

MoTa

Tên gọi chi tiết của loại khu vực tổng hợp

150

O

CharacterString

Ghi chú

ghiChu

...

...

...

255

O

CharacterString

Năm dữ liệu

namDuLieu

Năm lập cơ sở dữ liệu

4

M

...

...

...

Bảng 10 - Danh mục Loại đối tượng sử dụng

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

...

...

...

Danh mục loại đối tượng sử dụng

LoaiDTID

Danh mục loại đối tượng sử dụng

3

M

CharacterString

Mã loại đối tượng sử dụng

maKyHieu

...

...

...

3

M

CharacterString

Mô tả

MoTa

Tên gọi chi tiết của loại đối tượng sử dụng

150

0

...

...

...

Ghi chú

ghiChu

Giải thích thêm những trường hợp đặc biệt (nếu có)

255

0

CharacterString

1

Năm dữ liệu

...

...

...

Năm lập cơ sở dữ liệu

4

M

Integer

Phụ lục D

(Quy định)

Yêu cầu về cơ sở dữ liệu thống kê, kiểm kê - Dữ liệu kết quả điều tra kiểm kê

...

...

...

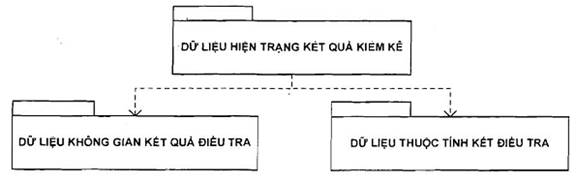

D.1.1  Dữ liệu hiện trạng kết quả điều tra

Hình 1 - Dữ liệu hiện trạng kết quả điều tra

D.1.2  Dữ liệu không gian kết quả điều tra

Hình 2 - Dữ liệu không gian kết quả điều tra

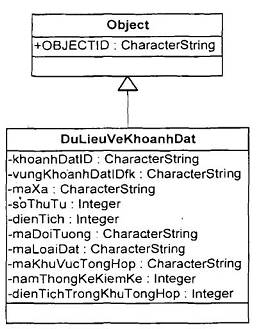

D.1.3  Dữ liệu thuộc tính kết quả điều tra

Hình 3: Dữ liệu thuộc tính kết quả điều tra

...

...

...

D.2.1  Dữ liệu không gian gồm:

Ký hiệu lớp dữ liệu: KetQuaDieuTraKiemKe

Kiểu dữ liệu không gian: dữ liệu dạng vùng (GM_Polygon)

Trường thông tin dữ liệu kết quả điều tra kiểm kê được quy định trong Bảng 1.

Bàng 1 - Trường thông tin dữ liệu kết quả điều tra kiểm kê

Trường thông tin

Mô tả

Độ dài trường

Nhóm

...

...

...

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Mã đối tượng

vungKhoanhDatID

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128 - bit

32

M

CharacterString

...

...

...

Hiện trạng xã

hienTrangXaIDfk

Để liên kết với bảng số liệu TKKK

32

M

CharacterString

Mã tỉnh

maTinh

...

...

...

2

M

CharacterString

Mã huyện

maHuyen

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

3

M

...

...

...

Mã xã

maXa

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

5

M

CharacterString

Số thứ tự khoanh đất

...

...

...

Số thứ tự khoanh đất theo quy định Thống kê, kiểm kê đất đai

M

Integer

Mã loại đất theo hiện trạng

loaiDatHienTrang

Tổ hợp chữ cái viết tắt ký hiệu cho loại đất hiện trạng sử dụng

15

...

...

...

CharacterString

Mã đối tượng quản lý, sử dụng đất

maDoiTuong

Mã xác định trong bảng mã Đối tượng sử dụng

M

Integer

...

...

...

dienTichKhoanhDat

Diện tích khoanh đất, đơn vị tính là m^2

M

Real

Năm thực hiện kiểm kê

namKiemKe

Năm thực hiện kiểm kê

...

...

...

M

Integer

Dữ liệu đồ họa

geo

Dữ liệu đồ họa của đối tượng

M

GM_Polygon

...

...

...

D.2.2  Dữ liệu thuộc tính bao gồm:

Dữ liệu về khoanh đất

Kiểu thông tin dữ liệu về khoanh đất được quy định trong Bảng 2.

Bảng 2 - Kiểu thông tin dữ liệu về khoanh đất

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu giá trị

...

...

...

Tên trường thông tin

Ký hiệu trường thông tin

Mã đối tượng

khoanhDatID

Mã nhận dạng duy nhất gồm 32 ký tự được sinh ngẫu nhiên bằng thuật toán khởi tạo UUID trên hệ thống máy tính sử dụng dung lượng mã hóa 128 - bit

32

M

CharacterString

...

...

...

maXa

Mã duy nhất được xác định trong bảng mã Danh mục đơn vị hành chính

5

M

CharacterString

Mã đối tượng không gian

vungKhoanhDatID

Khóa ngoại liên kết tới dữ liệu vùng khoanh đất trong dữ liệu không gian

...

...

...

M

CharacterString

Số thứ tự khoanh đất

soThuTu

Số thứ tự khoanh đất theo quy định Thống kê, kiểm kê đất đai

M

Integer

...

...

...

Diện tích khoanh đất

dienTich

Diện tích của khoanh đất

M

Real

Mã đối tượng quản lý, sử dụng đất

maDoiTuong

...

...

...

3

M

CharacterString

Mã loại đất theo hiện trạng

maLoaiDat

Tổ hợp chữ cái viết tắt ký hiệu cho loại đất hiện trạng sử dụng

15

M

...

...

...

Mã khu vực tổng hợp

maKhuVucTongHop

Tổ hợp chữ cái viết tắt ký hiệu cho loại khu vực tổng hợp

3

M

CharacterString

Diện tích nằm trong khu vực tổng hợp

...

...

...

Diện tích của khoanh đất nằm trong khu vực tổng hợp

M

Real

Năm thực hiện thống kê, kiểm kê

namThongKeKiemKe

Năm thưc hiện thống kê, kiểm kê

...

...

...

Integer

D.2.3  Dữ liệu danh mục Thống kê kiểm kê

Dữ liệu danh mục thống kê kiểm kê thể hiện trong Bảng 3, 4, 5, 6.

Bảng 3 - Danh mục đơn vị hành chính

Trường thông tin

Mô tả

Độ dài trường

Nhóm

...

...

...

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Danh mục đơn vị hành chính

DMDVHCID

Mã danh mục hiện tại

32

M

CharacterString

...

...

...

Mã tỉnh

maTinh

Mã duy nhất được xác định trong bảng mã đơn vị hành chính Việt Nam hiện hành

2

M

CharacterString

Mã huyện

maHuyen

...

...

...

3

M

CharacterString

Mã xã

maXa

Mã duy nhất được xác định trong bảng mã đơn vị hành chính Việt Nam hiện hành

5

M

...

...

...

Tên đơn vị hành chính

tenDVHC

Tên đơn vị hành chính tỉnh, huyện, xã

100

M

CharacterString

Năm cấp mã

...

...

...

Năm cấp mã đơn vị hành chính

M

Integer

Tình trạng

tinhTrang

Tình trạng có hoặc chưa có mã ĐVHC so với bản đồ

...

...

...

Integer

Loại đô thị

loaiDoThi

Loại đô thị

M

Integer

...

...

...

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Danh mục loại đất hiện trạng

...

...

...

Danh mục hiện tại

32

M

CharacterString

Mã loại đất hiện trạng

maKyHieu

Tổ hợp chữ cái viết tắt ký hiệu cho loại đất hiện trạng sử dụng

15

...

...

...

CharacterString

Mô tả

MoTa

Tên gọi chi tiết của loại đất hiện trạng

150

O

CharacterString

...

...

...

ghiChu

Giải thích thêm những trường hợp đặc biệt (nếu có)

255

O

CharacterString

Năm dữ liệu

namDulieu

Năm lập cơ sở dữ liệu

...

...

...

M

Integer

Bảng 5 - Danh mục Loại khu vực tổng hợp

Trường thông tin

Mô tả

Độ dài trường

Nhóm

Kiểu dữ liệu

...

...

...

Tên trường thông tin

Ký hiệu trường thông tin

Danh mục loại khu vực tổng hợp

loaiKVID

Mã danh mục hiện tại

32

M

CharacterString

...

...

...

maKyHieu

Tổ hợp chữ cái viết tắt, ký hiệu cho loại khu vực tổng hợp

3

M

CharacterString

Mô tả

MoTa

Tên gọi chi tiết của loại khu vực tổng hợp

...

...

...

O

CharacterString

Ghi chú

ghiChu

Giải thích thêm những trường hợp đặc biệt (nếu có)

255

O

CharacterString

...

...

...

Năm dữ liệu

namDuLieu

Năm lập cơ sở dữ liệu

4

M

Integer

Bảng 6 - Danh mục Loại đối tượng sử dụng

Trường thông tin

...

...

...

Độ dài trường

Nhóm

Kiểu dữ liệu

Ghi chú

Tên trường thông tin

Ký hiệu trường thông tin

Danh mục loại đối tượng sử dụng

LoaiDTID

Danh mục loại đối tượng sử dụng

...

...

...

M

CharacterString

Mã loại đối tượng sử dụng

maKyHieu

Tổ hợp chữ cái viết tắt, ký hiệu cho loại đối tượng sử dụng

3

M

CharacterString

...

...

...

Mô tả

MoTa

Tên gọi chi tiết của loại đối tượng sử dụng

150

O

CharacterString

Ghi chú

ghiChu

...

...

...

255

O

CharacterString

Năm dữ liệu

namDuLieu

Năm lập cơ sở dữ liệu

4

M

...

...

...

Thư mục tài liệu tham khảo

[1] ISO 19115-1:2014 Geographic information - Metadata - Part 1: Fundamentals (Thông tin địa lý - Siêu dữ liệu - Phần 1: Nguyên tắc cơ bản).

[2] ISO 19136:2007 Geographic information - Geography Markup Language (GML) (Thông tin địa lý - Ngôn ngữ đánh dấu địa lý).

[3] ISO 19152:2012 Geographic information - Land Administration Domain Model (LADM) (Thông tin địa lý - Đất đai Mô hình miền quản trị (LADM).

[4] ISO/TS 19103:2005 Geographic information - Conceptual schema language (Thông tin địa lý - Ngôn ngữ lược đồ khái niệm).

[5] QCVN 42:2012/BTNMT Quy chuẩn kỹ thuật Quốc gia về chuẩn thông tin địa lý cơ sở.

[6] QCVN 109:2017/BTNMT Quy chuẩn kỹ thuật Quốc gia về cấu trúc thông điệp dữ liệu công dân trao đổi với cơ sỡ dữ liệu Quốc gia về dân cư.

...

...

...

[8] TCVN 12155:2018 Thông tin địa lý - Khuôn thức trao đổi dữ liệu địa lý.

[9] Thông tư số 75/2015/TT-BTNMT ngày 28/12/2015 của Bộ tài nguyên và Môi trường quy định kỹ thuật về cơ sỡ dữ liệu đất đai.

[10] Thông tư số 28/2014/TT-BTNMT ngày 02/6/2014 của Bộ tài nguyên và Môi trường quy định về thống kê, kiểm kê đất đai và lập bản đồ hiện trạng sử dụng đất.

[11] Tiêu chuẩn Quốc gia TCVN 1-2:2008: Xây dựng tiêu chuẩn - phần 2: Quy định về trình bày và thể hiện nội dung tiêu chuẩn Quốc gia.

[12] Quyết định 124/2004/QĐ-TTg, ngày 08 tháng 7 năm 2004 của Thủ tướng chính phủ về việc ban hành bảng danh mục và mã số các đơn vị hành chính Việt Nam

Mục lục

Lời nói đầu

1  Phạm vi áp dụng

...

...

...

3  Thuật ngữ, định nghĩa và từ viết tắt

3.1  Thuật ngữ và định nghĩa

3.2  Từ viết tắt

4  Yêu cầu kỹ thuật

4.1  Hệ quy chiếu tọa độ

4.2  Hệ quy chiếu thời gian

4.3  Mô hình dữ liệu cơ sở dữ liệu thống kê, kiểm kê đất đai

4.4  Nội dung dữ liệu

4.5 Lược đồ cấu trúc và kiểu thông tin của dữ liệu thống kê kiểm kê đất đai

...

...

...

Phụ lục B

Phụ lục C

Phụ lục D

Thư mục tài liệu tham khảo
