TIÊU CHUẨN
QUỐC GIA
TCVN 12711 :
2019
MÁY
NÔNG NGHIỆP - MÁY THU HOẠCH LÚA RẢI HÀNG TỰ HÀNH - YÊU CẦU CHUNG
Agricultural
machinery - Self-propelled Windrow rice harvester - General requirements
Lời nói đầu
TCVN 12711: 2019 được biên soạn dựa trên
cơ sở tiêu chuẩn
PNS/PAE 212 : 2015
TCVN 12711 : 2019 do Trung tâm Giám định
Máy và Thiết bị biên soạn, Bộ Nông nghiệp và Phát triển Nông thôn đề nghị, Tổng
cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.
MÁY NÔNG NGHIỆP
- MÁY THU HOẠCH LÚA RẢI HÀNG TỰ HÀNH - YÊU CẦU CHUNG
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
1 Phạm vi áp dụng
Tiêu chuẩn này quy định các yêu cầu
chung của máy thu hoạch lúa rải hàng tự hành loại hai bánh.
2 Tài liệu viện dẫn
Các tài liệu viện dẫn dưới đây rất cần
thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm
công bố thì áp dụng
phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp
dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).
TCVN 6629 : 2000, Máy nông nghiệp6 -
Máy thu hoạch lúa rải hàng - Phương pháp thử.
TCVN 6818-1 : 2010, Máy nông nghiệp -
An toàn - Phần 1: Yêu cầu chung.
3 Thuật ngữ và định
nghĩa
Tiêu chuẩn này sử dụng các thuật ngữ, định
nghĩa nêu trong TCVN 6629 : 2000 và các thuật ngữ, định nghĩa sau:
3.1
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Diện tích lúa thực tế máy cắt được trên
ruộng lúa thử nghiệm trên một đơn vị thời gian, tính bằng héc ta trên giờ.
CHÚ THÍCH: Thời gian làm việc là thời
gian thực tế bao gồm cả thời gian quay vòng, điều chỉnh máy và sửa chữa nhỏ.
3.2
Năng suất thu hoạch lý thuyết (theoretical
field capacity)
Diện tích lúa theo tính toán mà máy cắt
được trên một đơn vị thời gian, tính bằng héc ta trên giờ.
3.3
Hiệu suất làm việc thực tế (actual field
efficiency)
Tỷ số giữa năng suất thu hoạch thực tế
và năng suất thu hoạch lý thuyết, tính bằng phần trăm.
3.4
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Hao phí hạt được phân loại theo nguồn gốc,
bao gồm tất cả các tổn thất hạt trên đồng do máy gây ra.
3.5
Dao cắt chuyển động qua lại (reciprocating
cutter knife)
Cơ cấu cắt gồm có dao dưới cố định và dao trên chuyển động qua lại
trong đó chuyển động của dao trên được dẫn động bởi cơ cấu biên tay quay liên kết
với hộp số hoặc bộ truyền động dây đai của máy.
3.6
Máy thu hoạch lúa rải hàng (windrow rice
harvester)
Máy cắt và rải đều cây lúa sang một bên
máy theo một trật tự ngọn một phía, gốc phía khác.
3.7
Dao cắt quay (rotary knife)
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
3.8
Chốt an toàn (shear pin)
Chốt được thiết kế để bảo vệ trong trường
hợp máy quá tải khi đang vận hành nhằm ngăn ngừa hư hỏng các chi tiết chính.
4 Phân loại
Máy thu hoạch lúa rải hàng (Hình 1 và
Hình 2) được phân loại dựa trên việc kiểm tra các bộ phận chính của máy, cụ thể
như sau:
4.1 Cơ cấu cắt
- Dao cắt quay;
- Dao cắt chuyển động qua lại.
4.2 Hệ thống truyền
động
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
- Truyền động bánh răng.

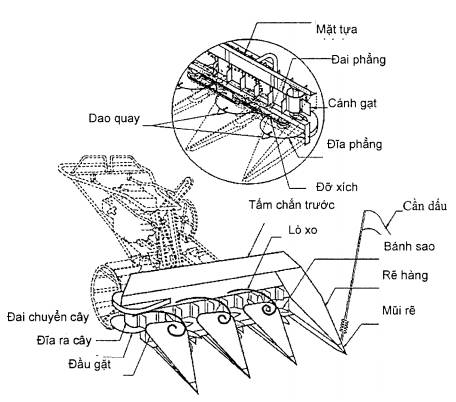

Hình 1: Máy thu
hoạch lúa rải hàng với dao cắt quay

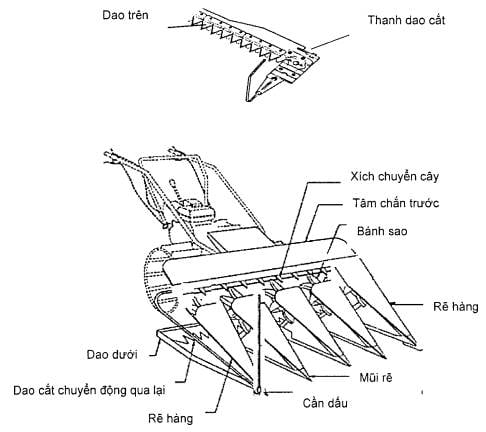

Hình 2: Máy thu
hoạch lúa rải hàng với dao cắt chuyển động qua lại
5 Vật liệu chế tạo
5.1 Sử dụng thép loại
thanh, loại tấm thông thường và các vật liệu khác để sản xuất các bộ phận khác
nhau của máy thu hoạch lúa rải hàng.
5.2 Các bánh hình sao phải
được làm bằng vật liệu chịu mài mòn (ví dụ như nhựa kỹ thuật) và có thể chịu được
va chạm với vấu của xích chuyển cây.
5.3 Dao cắt phải chế tạo bằng
thép các bon. Phần răng cưa của dao cắt phải được tôi cứng, có độ cứng từ 46
HRC đến 52 HRC (Hình 3) và phần còn lại của dao không được tôi cứng phải có độ
cứng từ 25 HRC đến 27 HRC.
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Hình 3: Dao cắt
6 Yêu cầu tính năng
Các phép thử được tiến hành với giống
lúa và điều kiện đại diện của từng vùng, thích hợp với đặc tính kỹ thuật của
máy. Cây trồng có độ đồng nhất, ở
trạng thái đứng cây, không bị sâu bệnh, không lẫn nhiều cỏ dại và các loại cây
khác. Tỷ lệ hạt / rơm trung bình từ 0,4 đến 1,0. Độ ẩm hạt trung bình từ 15 % đến
25 %, độ ẩm rơm từ 40 % đến 70 %, các chỉ tiêu tính năng làm việc của máy phải
phù hợp với qui định trong Bảng 1.
Bảng 1 - Chỉ
tiêu tính năng làm việc
TT
Chỉ tiêu
Trị số
1
Hiệu suất làm việc thực tế, %
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
2
Hao phí hạt tổng cộng, %
≤ 1,5
7 Yêu cầu công suất
Máy thu hoạch lúa rải hàng phải được
trang bị động cơ có công suất tối thiểu 3,5 hp (2,6 kW) đối với cơ cấu cắt loại
dao chuyển động qua lại có bề rộng cắt 1,2 m và động cơ có công suất tối thiểu
5,0 hp (3,7 kW) đối với cơ cấu cắt loại dao quay có chiều rộng cắt 1,2 m.
8 Yêu cầu khác
- Phải sử dụng vòng bi loại kín để ngăn
bụi bẩn. Phải có lỗ để bôi trơn cho vòng bi loại hở và ổ đỡ đầu
trục.
- Bộ phận truyền động phải được che chắn.
- Phải có cơ cấu điều chỉnh chiều cao
thanh cắt.
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
- Cơ cấu cắt truyền động của máy phải điều khiển
dễ dàng.
- Máy phải có cơ cấu đảo chiều quay và
nó phải được điều khiển dễ dàng.
- Máy phải không có khuyết tật chế tạo
có thể gây hại cho hoạt động của máy (ví dụ như nứt dao cắt).
- Bất kỳ bề mặt kim loại của máy cũng phải
được làm sạch bụi bẩn
và phải được sơn. Bộ phận cắt phải được phủ chất chống ăn mòn (ví dụ như sơn phủ
một lớp chống gỉ).
-Trừ dao cắt, máy không được có các góc
cạnh và bề mặt sắc nhọn để tránh gây thương tích cho người vận hành.
- Nhà sản xuất / cung cấp máy phải hướng
dẫn vận hành máy cho chủ máy / người lái máy.
9 Yêu cầu an toàn
- Cần điều khiển của máy phải tuân theo các yêu cầu an toàn
được quy định trong
4.4, TCVN
6818-1 : 2010.
- Yêu cầu về độ bền đối với các che chắn
và thanh chắn phải tuân theo 4.7, TCVN 6818-1 : 2010. Phương pháp thử được xác
định theo Phụ lục C, TCVN 6818-1 :
2010.
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Thử nghiệm xác định các chỉ tiêu tính
năng làm việc của máy trên đồng theo TCVN 6629 : 2000.
11 Ghi nhãn
Trên mỗi máy phải được gắn nhãn ở vị trí
dễ thấy, nhãn phải ghi bằng tiếng Việt rõ ràng, dễ đọc và không thể tẩy xóa được,
với những thông tin tối thiểu sau đây:
- Tên máy;
- Tên và địa chỉ của nhà chế tạo hoặc
tên, địa chỉ của nhà nhập khẩu, nếu nhập khẩu;
- Xuất xứ máy;
- Kiểu;
- Số loạt sản xuất;
- Khối lượng máy, kg;
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
- Công suất động cơ, kW;
- Năm sản xuất;
- Hướng dẫn sử dụng và hướng dẫn bảo quản.
