Số hiệu: TCVN6259-7A:2003 Loại văn bản: Tiêu chuẩn Việt Nam
Nơi ban hành: Bộ Khoa học và Công nghệ Người ký: ***
Ngày ban hành: Năm 2003 Ngày hiệu lực:
Tình trạng: Đã biết

Loại

Qui cách mẫu thử

Kích thước

Vật liệu thử

U14A

L = 70, d = 14, P = 85, R ≥ 10 (Đối với sản phẩm gang đúc graphit cục hoặc tựa cầu, R ≥ 20). Nói chung người ta hay dùng mẫu trên. Tuy nhiên cũng có thể dùng mẫu có kích thước sau đây :

L = 5d, P = L + d, R ≥ 10 (Đối với sản phẩm gang đúc graphit cục hoặc tựa cầu, R ≥ 20)

Thép cán (Chương 3)

Ống thép (Chương 4)

Thép đúc và các sản phẩm gang đúc graphit cục hoặc tựa cầu

(Chương 5)

Thép rèn (Chương 6)

Hợp kim đồng (Chương 7)

Hợp kim nhôm (Chương 8)

U14B

L = 5,65, a = t, W ≥ 12

PL + 2W, R ≥ 25

Ống thép (Chương 4)

Ống đồng (Chương 7)

L = 5,65, a = t, W = 25

PL + 2, R ≥ 25

Thép cán có chiều dày từ 3 mm trở lên (Chương 3)

Hợp kim nhôm (Chương 8)

U1

L = 200, a = t, W = 25

P  225, R ≥ 25

U13B

L = 50, a = t, W = 12,5

P  75, R ≥ 25

Thép cán có chiều dày từ 3,0 mm trở lên (Chương 3)

U14C

L = 5,65, PL + D

Trong đó P là khoảng cách giữa hai đầu ngàm kẹp

Ống thép (Chương 4)

Ống đồng (Chương 7)

U8

d = 20, R = 25

Mẫu thử phải được cắt ra từ vật mẫu, có đường kính 30 mm được đúc riêng

Vật đúc gang xám (Chương 5)

Chú thích :

(1) Các ký hiệu sau đây được sử dụng :

d: Đường kính

A : Diện tích mặt cắt ngang

W : Chiều rộng

a: Chiều dày

R: Bán kính góc lượn

L : Chiều dài đo

P : Chiều dài phần hình trụ

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

t : Chiều dày vật liệu

(2) Mẫu thử được gọi là mẫu thử tỷ lệ khi L = 5d hoặc 5,65. Chiều dài đo có thể làm tròn đến 5 mm gần nhất với điều kiện sự khác nhau giữa chiều dài này với L phải nhỏ hơn 10% của L.

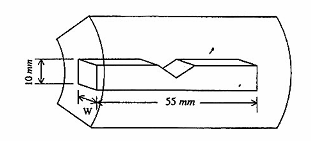

Hình 7-A/ 2.1 Mẫu thử độ dai va đập

Bảng 7-A/ 2.2 Giá trị của ab

Hằng số

Vật liệu

a

b

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2,0

0,40

Vật liệu loại II

2,6

0,55

Chú thích:

(1) Vật liệu loại I : Thép các bon và thép hợp kim thấp có giới hạn bền kéo không quá 600 N/mm2 ở trạng thái cán nóng, ủ, thường hóa hoặc thường hóa và ram.

(2) Vật liệu loại II: Thép các bon và thép hợp kim thấp ở trạng thái tôi và ram.

(3) Giá trị ab cho các loại vật liệu không thuộc loại I và II phải do Đăng kiểm quy định.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Đường kính mẫu thử, nếu gia công có mặt cắt tròn hoặc chiều dày và chiều rộng, nếu gia công có mặt cắt hình chữ nhật (mm)

Sai số cho phép (mm)

Trường hợp mặt cắt tròn

Trường hợp mặt cắt chữ nhật

Lớn hơn 3 đến 6

≤ 0,03

≤ 0,06

Lớn hơn 6 đến 16

≤ 0,04

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Trên 16

≤ 0,05

≤ 0,10

Bảng 7-A/ 2.4 Qui cách và kích thước mẫu thử uốn

(Đơn vị: mm)

Loại

Qui cách mẫu thử

Kích thước mẫu thử(1)

Vật liệu thử

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

a = t

W = 30

r =1 ÷ 2

_________(2)

U1B

a = 20

W = 25

r =1 ÷ 2

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

U2

a = d

Nếu đường kính hoặc chiều dày vật liệu lớn hơn 35 mm, mẫu có thể được gia công có mặt cắt tròn đường kính không quá 35 mm

_________(2)

Chú thích : Các ký hiệu sau đây được sử dụng :

(1) a : Chiều dầy, đường kính hoặc chiều rộng của mẫu thử

r : Bán kính mép lượn của mẫu thử

W : Chiều rộng của mẫu thử

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

D : Đường kính của trục

t : Chiều dày của vật liệu

(2) Vật liệu Đăng kiểm cho là cần thiết.

3. Vị trí của rãnh khía không được nằm phía trong phạm vi 25 mm kể từ mép cắt bằng máy cắt hoặc mép cắt bằng mỏ cắt hơi.

4. Nếu mẫu thử độ dai va đập loại U4 có qui cách quy định ở -2 trên không thể làm được do độ dầy vật liệu thì chiều rộng (W) của mẫu thử có thể được giảm xuống theo qui định ở (1) hoặc (2) dưới đây, tùy theo chiều dày của vật liệu.

(1) Xem Bảng 7-A/ 2.6 cho vật liệu thép cán.

(2) Xem Bảng 7-A/ 2.7 cho vật liệu ống thép.

Bảng 7-A/ 2.5 Kích thước của mẫu thử độ dai va đập

Loại mẫu thử

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

U5

Kích thước mẫu thử

Mẫu thử có rãnh khía hình chữ V sâu 2 mm

Mẫu thử có rãnh khía hình chữ U sâu 5 mm

Chiều dài (mm)

L

55 ± 0,6

55 ± 0,6

Chiều rộng (mm)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

10 ± 0,11

10 ± 0,11

Chiều dày (mm)

T

10 ± 0,06

10 ± 0,11

Góc của rãnh khía (độ)

45 ± 2

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Chiều rộng của rãnh khía (mm)

w

2 ± 0,14

Chiều dày còn lại dưới rãnh khía (mm)

D

8 ± 0,06

5 ± 0,09

Bán kính đáy của rãnh khía (mm)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0,25 ± 0,025

1 ± 0,07

Khoảng cách từ rãnh khía đến đầu mẫu thử (mm)

S

27,5 ± 0,42

27,5 ± 0,42

Góc giữa mặt phẳng đối xứng của rãnh khía và đường tâm dọc của mẫu thử (độ)

90 ± 2

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Vật liệu thử

Tất cả các loại vật liệu

Thép rèn hợp kim thấp (Chương 6)

Bảng 7-A/ 2.6 Chiều rộng mẫu thử có cỡ nhỏ hơn quy định (đối với thép cán tấm)

Chiều dày tấm t (mm)

Chiều rộng mẫu thử độ dai va đập W (mm)

t < 6

(1)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

5 ± 0,06

8,5 ≤ t < 11

7,5 ± 0,11

Chú thích:

(1) Có thể không cần thử độ dai va đập.

Bảng 7-A/ 2.7 Chiều rộng mẫu thử có cỡ nhỏ hơn quy định (đối với ống thép)

Chiều dày thành ống (1) c (mm)

Chiều rộng mẫu thử độ dai va đập W (mm)

c < 5

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

5 ≤ c < 7,5

5 ± 0,06

7,5 ≤ c < 10

7,5 ± 0,11

Chú thích:

(1) Chiều dày thành ống c được tính theo công thức sau:

ab : Hằng số xác định theo loại ống thép tại vị trí lấy mẫu thử (Xem Bảng 7-A/ 2.8).

t : Chiều dầy danh nghĩa của ống thép (mm).

d : Đường kính ngoài của ống thép (mm)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Bảng 7-A/ 2.8 Giá trị của a và b

Hằng số

Loại và vị trí chọn

a

b

Ống thép liền, làm việc ở trạng thái nóng

0,875

100

Ống thép liền, làm việc ở trạng thái lạnh

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

100

Ống thép hàn điện trở

Phần kim loại gốc

0,9

100

Phần hàn

0,9

3025

2.2.5. Xác nhận mẫu thử

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2.3. Quy trình thử tính chất cơ học

2.3.1. Thử kéo

1. Trong quá trình kéo, giá trị giới hạn chảy phải được đo tại trị số cực đại đầu tiên.

2. Nếu không xác định rõ được giới hạn chảy, thì phải xác định số liệu hoặc là tại vùng giới hạn chảy qui ước (proof stress) 0,2% hoặc tại vùng tổng giới hạn chảy qui ước (total elongation proof stress) 0,5%.

3. Nếu đo theo giới hạn chảy hoặc giới hạn chảy qui ước khi thử kéo thì việc thử phải được tiến hành với cường độ ứng suất đàn hồi không quá 30 N/mm2/s đối với kim loại đen và 10 N/mm2/s đối với kim loại màu.

4. Đối với vật liệu có tính đàn hồi, tốc độ của máy thử kéo không được vượt quá tốc độ tương ứng với sức căng khi tải trọng đạt giá trị lớn nhất bằng 40 %/min. Đối với vật liệu giòn như gang, cường độ ứng suất đàn hồi không được vượt quá 10 N/mm2 /s.

2.3.2. Thử độ dai va đập

1. Thử độ dai va đập của vật liệu phải được tiến hành trên máy thử độ dai va đập Charpy có công suất không nhỏ hơn 150J và tốc độ va đập từ 4,5 đến 6 m/s với nhiệt độ mẫu thử được kiểm soát trong khoảng ± 2oC của nhiệt độ qui định.

2. Năng lượng hấp thụ trung bình tối thiểu của mẫu thử có kích thước nhỏ hơn qui định phải là trị số (lấy bằng nếu phần thập phân từ 0,50 trở lên và bỏ qua nếu nhỏ hơn 0,50) tính bằng tích số của giá trị năng lượng hấp thụ trung bình tối thiểu của mẫu thử độ dai va đập U4 nhân với hệ số ở Bảng 7-A/ 2.9, tùy thuộc vào chiều rộng của mẫu thử.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Chiều rộng của mẫu thử độ dai va đập W (mm)

Hệ số

7,5

5/6

5

2/3

CHƯƠNG 3 THÉP CÁN

3.1. Thép cán dùng đóng thân tàu

3.1.1. Phạm vi áp dụng

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2. Bất kỳ những qui định nào liên quan đến thép có chiều dày lớn hơn 50 mm đều phải phù hợp với các yêu cầu ở 3.10 và các yêu cầu bổ sung của Đăng kiểm.

3. Thép có những đặc tính khác so với qui định ở 3.1 phải phù hợp với các yêu cầu qui định ở 1.1.1-2.

3.1.2. Phân loại thép

Thép được phân thành 16 cấp như đưa ra ở Bảng 7-A/ 3.1.

3.1.3. Khử ôxy và thành phần hóa học của thép

1. Việc khử ôxy và thành phần hóa học của mỗi loại thép phải phù hợp với những qui định ở Bảng 7-A/ 3.1. Nếu quá trình kiểm soát cơ nhiệt (việc nhiệt luyện dựa vào quá trình cán có kiểm soát được Đăng kiểm chấp nhận, (sau đây ký hiệu là “TMCP”) được coi như là khâu nhiệt luyện, thì thành phần hóa học của thép có thể được thay đổi, với điều kiện được Đăng kiểm chấp thuận.

2. Trong trường hợp đặc biệt, Đăng kiểm có thể yêu cầu trình duyệt độ cảm nhận nứt nguội của thép.

3.1.4. Nhiệt luyện

Việc nhiệt luyện mỗi cấp thép phải thỏa mãn với những qui định ở Bảng 7-A/ 3.3.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Tính chất cơ học của thép phải phù hợp với những qui định ở Bảng.7-A/ 3.4.

3.1.6. Chọn vật mẫu

1. Đối với vật mẫu dùng để cắt mẫu thử kéo phải được lấy trong một lô thép có khối lượng không được lớn hơn 50 tấn (nếu số lượng các sản phẩm thép có chiều dày hoặc đường kính nhỏ hơn 10 mm, khi chúng cùng mẻ đúc và cùng qui trình chế tạo), trừ trường hợp được Đăng kiểm chấp nhận đặc biệt. Vật mẫu này sẽ được chọn từ sản phẩm thép có chiều dày hoặc đường kính lớn nhất trong mỗi lô thép.

2. Nếu không có qui định nào khác hoặc được Đăng kiểm chấp thuận, vật mẫu dùng để cắt mẫu thử độ dai va đập phải là bộ vật mẫu có chiều dày lớn nhất được chọn ở mỗi lô thép, xem Bảng 7-A/ 3.6, tùy theo chất khử ôxy, loại sản phẩm và phương pháp nhiệt luyện. Tuy nhiên, đối với thép A32 và A36 có thể tăng khối lượng mỗi lô, nhưng phải được Đăng kiểm chấp thuận.

3. Vật mẫu phải được nhiệt luyện cùng với lô thép được lấy vật mẫu theo cùng một phương pháp và không được cắt ra khỏi vật liệu cho đến lúc nhiệt luyện xong.

Bảng 7-A/ 3.1 Khử ôxy và thành phần hóa học

Loại thép

Cấp thép

Khử ôxy

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Hàm lượng các bon tương đương (%)

C

Si

Mn

P

S

Cu

Cr

Ni

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Al(8)

Nb

V

Ti

N

Thép thường

A

Bất kỳ phương pháp nào trừ sôi

(4) (5)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,50

(4)

≥ 2,5xC

≤ 0,035

≤ 0,035

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66







B

(4) ≤ 0,21

≤ 0,35

(4) (6) ≥ 0,80

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Lắng(2) hoặc lắng và xử lý hạt mịn(3)

(4)≤ 0,21

≤ 0,35

(4) ≥ 0,80

(3) (11)

≥ 0,015

E

Lắng và xử lý hạt mịn(3)

(4)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,35

(4)

≥ 0,70

(11)

≥ 0,015

Thép có độ bền cao

A32

Lắng và xử lý hạt mịn

≤ 0,18

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(7)

0,90 ÷ 1,60

≤ 0,035

≤ 0,035

≤ 0,35

≤ 0,20

≤ 0,40

≤ 0,08

(9)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(9) (10)

0,02 ÷ 0,05

(9) (10)

0,05 ÷ 0,10

(10)

≥ 0,02



(13)

D32

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

A36

D36

E36

A40

D40

E40

F32

≤ 0,16

≤ 0,025

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,80

(12)

≥ 0,09

F36

F40

(11) Đăng kiểm có thể chấp nhận nguyên tố làm mịn hạt không phải là nhôm.

(12) Nếu có Al, thành phần lớn nhất của N có thể tăng lên đến 0,012%.

(13) Hàm lượng các bon tương đương phải được ghi trong Giấy chứng nhận thử vật liệu. Nếu bất kỳ cấp nào của thép có độ bền cao thực hiện điều kiện cán có kiểm soát cơ nhiệt (TMCP), hàm lượng các bon tương đương phải phù hợp với các yêu cầu của Bảng 7/3.2.

Bảng 7-A/ 3.2 Hàm lượng các bon tương đương đối với thép được sản xuất bằng TMCP(1)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Lượng các bon tương đương (%)(2)

A32, D32, E32, F32

≤ 0,36

A36, D36, E36, F36

≤ 0,38

A40, D40, E40, F40

≤ 0,40

Chú thích:

(1) TMCP - Qui trình kiểm soát cơ nhiệt (Thermo - Mechanical controlled processing).

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Bảng 7-A/3.3 Nhiệt luyện(1)

Cấp thép

Khử ôxy

Độ dày t (mm)

Nhiệt luyện(3)

A

Bất kỳ phương pháp nào trừ sôi

t ≤ 50

AR(4)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Bất kỳ phương pháp nào trừ sôi

t ≤ 50

D

Lắng

t ≤ 25

Lắng và xử lý hạt mịn

t ≤ 35

AR(4)

35 < t ≤ 50

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

E

Lắng và xử lý hạt mịn

1 ≤ 50

TCMP, N(6)

A32

A36

Lắng và xử lý hạt mịn

(có xử lý Nb và/hoặc V)(2)

t ≤ 12,5

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

12,5 < t ≤ 50

TMCP, N, CR(5)

Lắng và xử lý hạt mịn

(không xử lý Nb và/hoặc V)(2)

t ≤ 20

AR(4)

20 < t ≤ 35

TMCP, N, CR(7)



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

35 < t ≤ 50

TMCP, N, CR(5)

D32

D36

Lắng và xử lý hạt mịn

(có xử lý Nb và/hoặc V)(2)

t ≤ 12,5

AR(4)

12,5 < t ≤ 50

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Lắng và xử lý hạt mịn (không xử lý Nb, và/hoặc V)(2)

t ≤ 20

AR(4)

20 < t ≤ 25

TMCP, N, CR(7)





25 < t ≤ 50

TMCP, N, CR(5)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

E36

Lắng và xử lý hạt mịn

t ≤ 50

TMCP, N(6)

A40

Lắng và xử lý hạt mịn

t ≤ 12,5

AR(4)

12,5 < t ≤ 50

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

D40

Lắng và xử lý hạt mịn

t ≤ 50

E40

Lắng và xử lý hạt mịn

t ≤ 50

TMCP, N, QT

F32

F36

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Lắng và xử lý hạt mịn

t ≤ 50

TMCP, N, QT

Chú thích :

(1) Điều kiện nhiệt luyện này và qui cách của lô để lấy mẫu thử độ dai va đập được tổng kết ở Bảng 7-A/ 3.6.

(2) “Nb và/hoặc V” có nghĩa là bổ sung Nb, và/hoặc V đơn nguyên tố hoặc kết hợp, không cần lưu ý đến hàm lượng qui định nhỏ nhất để làm mịn hạt (tham khảo Bảng 7-A/ 3.1 chú thích (9)).

(3) Những ký hiệu sau đây được dùng để chỉ trạng thái nhiệt luyện (những ký hiệu này được sử dụng trong suốt cả Chương này):

AR

: Cán nguội

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

CR

: Cán có kiểm soát

(Controlled Rolling)

N

: Thường hóa

(Normalizing).

TMCP

: Quy trình kiểm soát cơ-nhiệt

(Thermo - Mechanical Controlled Processing)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

: Tôi và ram

(Quenching and Tempering)

(4) Các trạng thái nhiệt luyện CR, N hoặc TMCP có thể được chấp nhận.

(5) Thép, trừ thép tấm (kể cả thép dẹt có chiều rộng bằng và lớn hơn 600 mm) có thể được coi là cán nguội, nếu Đăng kiểm chấp thuận (sau đây trong 3.1 gọi là ARS).

(6) Thép, trừ thép tấm (kể cả thép dẹt có chiều rộng bằng và lớn hơn 600 mm) có thể được xử lý theo ARS hoặc cán có kiểm soát nhiệt, nếu Đăng kiểm chấp thuận, (sau đây, trong 3.1 gọi là CRS).

(7) Nhiệt luyện theo ARS có thể được chấp nhận.

Bảng 7-A/3.4 Tính chất cơ học

Cấp thép

Thử kéo

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Giới hạn chảy hoặc giới hạn chảy qui ước

Giới hạn bền kéo

Độ giãn dài (5)

L = 5,65

Nhiệt độ thử

Năng lượng hấp thụ trung bình(J)(3)

(N/mm2)

(N/mm2)

(%)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

L

T

A







...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 235

400 ÷ 490(2)

≥ 22

0(4)





D

-20

≥ 27

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

E







-40





A32



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



0(2)





D32

≥ 315

440 ÷ 590

≥ 22

20

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 22

E32

-40





F32







...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





A36







0(2)





...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 355

490 ÷ 620

≥ 21

-20

≥ 34

≥ 24

E36

-40



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

F36







-60





A40



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



0





D40

≥ 390

510 ÷ 650

≥ 20

-20

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 27

E40

-40





F40







...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





Chú thích:

(1) L ( hoặc T ) thể hiện rằng đường tâm dọc của mẫu thử được đặt song song (hoặc vuông góc) với hướng cán lần cuối cùng.

(2) Tham khảo chú thích (1) ở Bảng 7-A/ 3.6.

(3) Nếu năng lượng hấp thụ của hai mẫu thử trở lên trong một bộ mẫu thử nhỏ hơn năng lượng hấp thụ trung bình tối thiểu, hoặc nếu năng lượng hấp thụ của một mẫu thử nhỏ hơn 70% giá trị năng lượng hấp thụ trung bình tối thiểu, thì việc thử được coi là không đạt.

(4) Nói chung, không cần phải thử độ dai va đập đối với thép có chiều dày từ 25 mm trở xuống.

(5) Độ giãn dài tối thiểu của mẫu thử U1 phải thỏa mãn những qui định ở Bảng 7-A/ 3.5.

Bảng 7-A/ 3.5 Độ giãn dài tối thiểu đối với mẫu thử U1 (%)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Cấp thép

3 ≤ t ≤ 5

5 < t ≤ 10

10 < t ≤ 15

15 < t ≤ 20

20 < t ≤ 25

25 < t ≤ 30

30 < t ≤ 40

40 < t ≤ 50

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

A32, D32, E32, F32

14

16

17

18

19

20

21

22

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

13

15

16

17

18

19

20

21

A40, D40, E40, F40

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

14

15

16

17

18

19

20

Bảng 7-A/ 3.6 Quy cách của lô thép để lấy mẫu thử độ dai va đập

Cấp thép

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Dạng Sản phẩm(3)

Nhiệt luyện và qui cách lô thép (4) (6)

Chiều dày tấm (mm)



0

12,5

20

25

30

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

40

50















...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

A

Bất kỳ phương pháp nào trừ sôi

Tất cả

AR (-)

B

Bất kỳ phương pháp nào trừ sôi

Tất cả

AR (50)(5)

D

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Tất cả

AR (50)



Lắng và xử lý hạt mịn

Tấm

AR (50)

TMCP (50),

N (50),

CR( 50)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Loại khác

TMCP (50),

N (50), CR (50)

ARS (25)

E

Lắng và xử lý hạt mịn

Tấm

TMCP (P), N (P)

Loại khác

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

A32

A36(1)

Lắng và xử lý hạt mịn

(có xử lý Nb, và/hoặc V)(2)

Tấm

AR (50)

TMCP (50), N (50), CR (50)

Loại khác



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Lắng và xử lý hạt mịn

(không xử lý Nb và/hoặc V)(2)

Tấm

AR( 50)

ARS (25)



TMCP (50), N (50), CRS (50)

Loại khác

TMCP (50), N (50), CR (50), ARS (25)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Lắng và xử lý hạt mịn

(có xử lý Nb và/hoặc V)(2)

Tấm

AR (50)

TMCP (50), N (50), CR (50)

D32

Loại khác



TMCP (50), N (50), CR (50), ARS (25)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Lắng và xử lý hạt mịn

(không xử lý Nb và/hoặc V)(2)

Tấm





ARS( 25)





AR (50)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



Loại khác





TMCP (50), N (50), CR (50), ARS (25)

E32

Lắng và xử lý hạt mịn

Tấm

TMCP (P), N (P),

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



Loại khác

TMCP (25), N (25),CRS (15), ARS (15)

A40

Lắng và xử lý hạt mịn

Tất cả

AR (50)

TMCP (50), N (50), CR (50)

D40

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Tất cả

TMCP (50), N (50), CR (50)

E40

Lắng và xử lý hạt mịn

Tấm

TMCP (P), N (P), QT (P)





Loại khác

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

F32

Lắng và xử lý hạt mịn

Tấm

TMCP (P), N (P), QT (P)

F36

F40



Loại khác

TMCP (25), N (25), QT (25)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(1) Đối với thép cấp A32 và A36 có thể cho phép giảm nhẹ qui cách của lô với điều kiện phải được Đăng kiểm xét duyệt.

(2) Xem chú thích (2) trong Bảng 7-A/ 3.3.

(3) Thép tấm gồm cả các thanh dẹt có chiều rộng bằng và lớn hơn 600 mm.

(4) Trong Bảng này, những “số” được đặt sau mỗi “ký hiệu” nhiệt luyện biểu thị khối lượng của mỗi lô thép. Ví dụ (50), (25), (15) có nghĩa khối lượng lô thép không lớn hơn 50, 25 và 15 tấn (thuộc cùng mẻ, cùng quy trình) phải được coi là một lô; (P) có nghĩa là vật liệu một lô thép được cán trực tiếp từ một mẻ, phôi hoặc thỏi thép phải được coi là một lô; (—) có nghĩa là không cần phải thử độ dai va đập.

(5) Xem (4) trong Bảng 7-A/3.4.

(6) Thép đã qua nhiệt luyện theo phương pháp TMCP, N, hoặc CR thay cho phương pháp AR (xem điểm chú thích (4) trong Bảng 7-A/ 3.3) phải được coi là tương đương với thép ở trạng thái nhiệt luyện AR, có xét đến đơn vị cơ bản của lô thép.

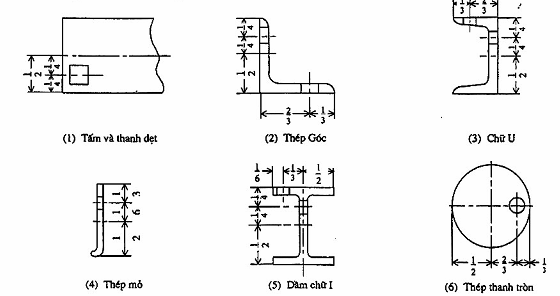

4. Nếu không có qui định nào khác, vật mẫu phải được lấy ở các vị trí trên tấm thép (xem Hình 7-A/3.1) theo yêu cầu từ (1) đến (3) dưới đây :

(1) Thép tấm và thép thanh dẹt có chiều rộng lớn hơn 600 mm:

Lấy vị trí khoảng 1/4 chiều rộng, tính từ đầu mép của tấm hoặc thanh dẹt (xem Hình 7-A/3.1(1))

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Lấy tại vị trí khoảng 1/3 chiều rộng (1/6 đối với thép chữ I), tính từ đầu mép. Nếu là thép hình chữ U, thép góc, thép chữ I, thì vật mẫu có thể được lấy tại vị trí khoảng 1/4 chiều cao bản thành (1/6 đối với thép mỏ), tính từ đường tâm của bản thành (xem Hình 7-A/ 3.1(2) ÷ (5)).

(3) Thép thanh:

Vật mẫu phải được cắt sao cho trục của mỗi mẫu thử có thể nằm gần vị trí (a) và (b) qui định dưới đây.

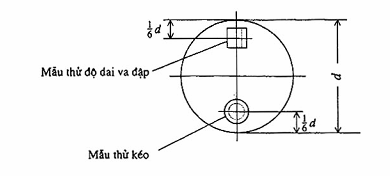

(a) Nếu mặt cắt không tròn, thì tại vị trí khoảng 1/6 khoảng cách lớn nhất kể từ mép ngoài.

(b) Nếu mặt cắt tròn, thì tại vị trí khoảng 1/3 bán kính kể từ mép ngoài (xem Hình 7-A/ 3.1(6).

Tuy nhiên, nếu kích thước mặt cắt ngang không đủ cho một mẫu thử tiêu chuẩn, thì không phải áp dụng quy định này. Khi đó mẫu thử độ dai va đập được cắt ra theo chiều dài thích hợp của một sản phẩm có đường kính lớn nhất của một lô.

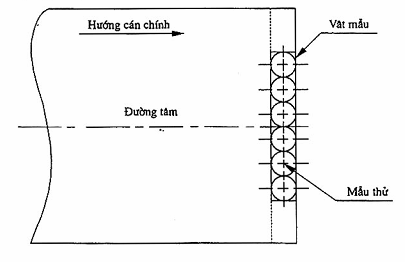

Hình 7-A/ 3.1 Chọn vật mẫu

3.1.7. Chọn mẫu thử

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2. Mẫu thử kéo phải được lấy theo quy định từ (1) đến (3) dưới đây :

(1) Một mẫu thử kéo phải được lấy ra từ một vật mẫu.

(2) Đường tâm dọc của mẫu thử phải được cắt vuông góc với hướng cán lần cuối cùng.

Tuy nhiên, đối với thép hình, thép thanh tròn và thép dẹt có chiều rộng không lớn hơn 600 mm, hoặc nếu được Đăng kiểm chấp thuận, thì đường tâm dọc của mẫu thử được lấy song song với hướng cán lần cuối cùng.

(3) Nói chung, sử dụng mẫu thử dạng dẹt lấy toàn bộ chiều dày của sản phẩm. Có thể sử dụng mẫu thử tròn khi chiều dày sản phẩm lớn hơn 40 mm (trừ thép thanh tròn) hoặc thép tròn. Nếu mẫu thử kéo có dạng tròn được lấy từ bất kỳ loại sản phẩm thép nào, trừ thép tròn, thì chúng phải được lấy tại vị trí khoảng 1/4 chiều dày, tính từ mặt ngoài.

3. Mẫu thử độ dai va đập phải được lấy theo qui định từ (1) đến (3) dưới đây :

(1) Mỗi bộ mẫu thử phải được lấy từ một vật mẫu thử.

(2) Đường tâm dọc của các mẫu thử phải được cắt song song với hướng cán lần cuối cùng (hướng dọc). Tuy nhiên, nếu Đăng kiểm thấy cần thiết, đường tâm dọc của mẫu thử có thể được lấy vuông góc với hướng cán lần cuối cùng (hướng ngang).

(3) Khi chiều dày của sản phẩm không lớn hơn 40 mm, mẫu thử phải được cắt với mép lui vào 2 mm tính từ bề mặt cán. Khi chiều dày của sản phẩm lớn hơn 40 mm thì mẫu thử phải được lấy tại vị trí mà đường tâm của nó tương ứng với khoảng 1/4 chiều dày (1/6 đường kính nếu là thép thanh tròn) kể từ mặt ngoài.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

1. Kiểm tra bề mặt và xác định kích thước sản phẩm là trách nhiệm của Nhà chế tạo thép.

2. Sai số âm đối với chiều dày danh nghĩa của thép tấm phải thỏa mãn qui định ở Bảng 7-A/ 3.7.

3. Tất cả những qui định có liên quan đến sai số âm đối với chiều dày sản phẩm đều phải thỏa mãn yêu cầu của Đăng kiểm, trừ sai số âm đối với chiều dày danh nghĩa.

Bảng 7-A/ 3.7 Xác định kích thước

Sản phẩm (1)

Sai số âm (mm)

Thép tấm

Không quá 0,3(2)

Thép khác

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Chú thích :

(1) Thép tấm kể cả thanh dẹt có chiều rộng không nhỏ hơn 150 mm.

(2) Chiều dày phải được đo tại vị trí bất kỳ cách mép ít nhất 10 mm.

3.1.9. Chất lượng và sửa chữa khuyết tật

1. Thép phải không bị phân lớp, phân đoạn và không lẫn tạp chất. Thép thành phẩm phải không có khuyết tật cả ở bên trong lẫn trên bề mặt làm ảnh hưởng đến công dụng của thép.

2. Khuyết tật bề mặt có thể được khắc phục bằng cách tẩy, mài cục bộ, nhưng chiều dày tại bất cứ chỗ nào của sản phẩm thép cũng không được nhỏ hơn 93% chiều dày danh nghĩa, trong mọi trường hợp, không được tẩy hoặc mài sâu quá 3 mm. Nếu không có qui định nào khác, việc tẩy, mài khuyết tật phải được tiến hành dưới sự chứng kiến của Đăng kiểm viên.

3. Các khuyết tật trên bề mặt thép không thể xử lý bằng phương pháp trên có thể được đục hoặc mài đi và tiến hành hàn đắp, nếu được Đăng kiểm chấp thuận. Việc làm này phải được tiến hành dưới sự chứng kiến của Đăng kiểm viên và nếu không có qui định nào khác, phải thỏa mãn các qui định từ (1) đến (3) sau đây :

(1) Sau khi tẩy khuyết tật và trước khi hàn, chiều dày của sản phẩm ở bất kỳ chỗ nào cũng không được giảm quá 20% chiều dày danh nghĩa.

(2) Việc hàn phải được thực hiện theo qui trình hàn đã được Đăng kiểm duyệt. Thợ hàn và que hàn dùng hàn đắp mặt thép cũng phải được Đăng kiểm cấp Giấy chứng nhận. Đường hàn đắp phải được mài nhẵn đến chiều dày danh nghĩa.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

3.1.10. Thử bổ sung trước khi loại bỏ

1. Nếu mẫu thử kéo ở sản phẩm được chọn đầu tiên không đạt yêu cầu thì có thể tiến hành thử bổ sung tiếp hai mẫu thử kéo khác lấy từ sản phẩm đó. Nếu cả hai mẫu thử bổ sung này đều thỏa mãn thì sản phẩm được lấy mẫu thử và những sản phẩm khác trong cùng lô thép có thể được chấp nhận.

2. Nếu một hoặc cả hai cuộc thử bổ sung nói trên không đạt yêu cầu thì sản phẩm có mẫu thử được cắt ra sẽ bị loại bỏ. Tuy nhiên, những sản phẩm cùng lô còn lại có thể được chấp nhận, nếu hai mẫu thử được lấy từ những sản phẩm còn lại của cùng lô theo cùng phương pháp và thỏa mãn các yêu cầu thử.

3. Khi thử độ dai va đập không đạt yêu cầu thì có thể tiến hành thử bổ sung bằng một bộ mẫu thử khác được cắt ra từ cùng sản phẩm đã có mẫu thử không đạt, trừ các trường hợp nêu ở (1) và (2) dưới đây. Trong trường hợp này, tất cả các sản phẩm cùng lô có các mẫu thử được cắt ra, có thể được chấp nhận, với điều kiện : Năng lượng hấp thụ trung bình của 6 mẫu thử, kể cả những mẫu đã bị loại, không được dưới mức năng lượng hấp thụ trung bình tối thiểu theo qui định, số lượng mẫu thử có năng lượng thấp hơn mức trung bình tối thiểu là nhỏ hơn hai, hoặc số lượng mẫu thử có năng lượng hấp thụ nhỏ hơn 70% giá trị yêu cầu là không quá một.

(1) Năng lượng hấp thụ của tất cả các mẫu thử dưới mức trung bình tối thiểu theo yêu cầu.

(2) Năng lượng hấp thụ của hai mẫu thử nhỏ hơn 70% giá trị trung bình tối thiểu theo yêu cầu.

4. Trong trường hợp -3(1) hoặc -3 (2) hoặc mẫu thử được lựa chọn đầu tiên ở -3 bị loại, có thể tiến hành thử độ dai va đập đối với các mẫu thử bổ sung được cắt từ hai sản phẩm thép có chiều dày lớn nhất trong cùng lô. Trong trường hợp này, nếu mỗi bộ mẫu thử tương ứng đạt yêu cầu thì các sản phẩm có mẫu thử được cắt ra cũng như các sản phẩm khác cùng lô có thể được chấp nhận. Nếu một hoặc cả hai bộ mẫu thử không đạt thì các sản phẩm cùng lô đều bị loại.

5. Khi các mẫu thử được dùng để thử bổ sung như nói ở trên, không đạt yêu cầu thì sản phẩm được lấy mẫu thử phải bị loại. Tuy nhiên, tùy theo lựa chọn của Nhà chế tạo, những sản phẩm còn lại của lô có thể được thử riêng, nếu sản phẩm nào đạt yêu cầu có thể được chấp nhận.

6. Tùy theo yêu cầu của Nhà chế tạo, các sản phẩm bị loại, sau khi được nhiệt luyện hoặc nhiệt luyện lại, có thể được chuyển thành cấp thép khác thấp hơn và sẽ được chấp nhận, nếu thỏa mãn các yêu cầu thử cho cấp thép đó.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thép đã thỏa mãn những yêu cầu thử phải được đóng dấu như qui định ở 1.5.1.

3.2. Thép cán tấm dùng chế tạo nồi hơi

3.2.1. Phạm vi áp dụng

1. Những qui định này được áp dụng cho thép tấm dùng để chế tạo nồi hơi và bình áp lực sử dụng ở nhiệt độ cao (sau đây, trong 3.2 gọi là “thép tấm”).

2. Thép tấm có những đặc tính khác so với những qui định ở 3.2, phải thỏa mãn những qui định ở 1.1.1-2.

3.2.2. Cấp thép

Thép tấm dùng chế tạo nồi hơi được phân thành 5 cấp theo Bảng 7-A/ 3.8.

Bảng 7-A/ 3.8 Cấp của thép tấm

Cấp thép

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

P42

Chiều dày không quá 200 mm

P46

Chiều dày không quá 200 mm

P49

Chiều dày không quá 200 mm

PA46

Chiều dày không quá 150 mm

PA49

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

3.2.3. Thành phần hóa học

Thành phần hóa học của thép tấm phải phù hợp với những yêu cầu qui định ở Bảng 7-A/ 3.9.

3.2.4. Nhiệt luyện

1. Thép tấm cấp “P” có chiều dày bằng 50 mm hoặc nhỏ hơn, và thép tấm cấp “PA” có chiều dày bằng 38 mm hoặc nhỏ hơn phải được nhiệt luyện như thép cán. Tuy nhiên, chúng có thể được nhiệt luyện theo yêu cầu trong trường hợp cụ thể.

2. Thép tấm cấp “P” có chiều dày lớn hơn 50 mm và thép cấp “PA” có chiều dày lớn hơn 38 mm phải được thường hóa để đạt đến độ mịn thông thường của hạt hoặc được nhiệt luyện đồng đều tới một nhiệt độ tại thời điểm uốn nóng sao cho có thể tạo ra tác dụng tương đương với thường hóa. Về nguyên tắc, Nhà chế tạo phải tiến hành thường hóa.

3. Đối với thép tấm được yêu cầu khử ứng suất dư sau khi hàn hoặc khử ứng suất dư theo yêu cầu của người mua một hoặc vài lần liên tục trong quá trình gia công, thì ngay từ đầu phải ghi rõ yêu cầu này trong đơn đặt hàng. Nếu trong đơn đặt hàng không nói rõ quy trình khử ứng suất dư, thì phải nhiệt luyện các mẫu thử bằng cách nung chúng dần đều từ nhiệt độ 600oC đến nhiệt độ 650oC và chúng được giữ ở nhiệt độ này trong khoảng thời gian theo tỷ lệ cứ 25 mm chiều dày là một giờ. Sau đó được làm nguội xuống đến 300oC trong lò trước khi đưa thép ra khỏi lò luyện và để làm nguội tự nhiên trong môi trường khí quyển.

3.2.5. Tính chất cơ học

Thép tấm phải có tính chất cơ học như qui định ở Bảng 7-A/ 3.10.

3.2.6. Chọn vật mẫu

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2. Nếu thép tấm như qui định ở -1 trên có yêu cầu khử ứng suất dư như quy định ở 3.2.4-3, thì vật mẫu thử cũng phải được nhiệt luyện phù hợp với mục đích sử dụng đó.

3. Vật mẫu phải được cắt ra tại vị trí khoảng 1/4 của chiều rộng kể từ mép ngoài của sản phẩm.

3.2.7. Chọn mẫu thử

Mẫu thử kéo phải được cắt theo quy định từ (1) đến (3) dưới đây.

(1) Mỗi mẫu thử phải được cắt từ một vật mẫu.

(2) Đường tâm dọc của mẫu thử phải được cắt vuông góc với hướng cán lần cuối cùng.

(3) Nếu mẫu thử có dạng tròn thì phải cắt tại vị trí khoảng 1/4 chiều dày kể từ bề mặt ngoài.

Bảng 7-A/ 3.9 Thành phần hóa học

Cấp thép

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



C

Si

Mn

P

S

Mo



Dày đến 25 mm

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66











P42

Dày trên 25 mm đến 50 mm

≤ 0,27

0,15 ÷ 0,30

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,035

≤ 0,040



Dày trên 50 mm đến 200 mm

≤ 0,30







...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





Dày đến 25 mm

≤ 0,28











...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Dày trên 25 mm đến 50 mm

≤ 0,31

0,15 ÷ 0,30

≤ 0,90

≤ 0,035

≤ 0,040



Dày trên 50 mm đến 200 mm

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66













Dày đến 25 mm

≤ 0,31



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66







P49

Dày trên 25 mm đến 50 mm

≤ 0,33

0,15 ÷ 0,30

≤ 0,90

≤ 0,035

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



Dày trên 50 mm đến 200 mm

≤ 0,35











...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Dày đến 25 mm

≤ 0,18











PA46

Dày trên 25 mm đến 50 mm

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0,15 ÷ 0,30

≤ 0,90

≤ 0,035

≤0 ,040

0,45 ÷ 0,60



Dày trên 50 mm đến 100 mm

≤ 0,23



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66









Dày trên 100 mm đến 150 mm

≤ 0,25







...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





Dày đến 25 mm

≤ 0,20











...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Dày trên 25 mm đến 50 mm

≤0,23

0,15 ÷ 0,30

≤ 0,90

≤ 0,035

≤ 0,040

0,45 ÷ 0,60



Dày trên 50 mm đến 100 mm

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66













Dày trên 100 mm đến 150 mm

≤ 0,27



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66







Chú thích :

(1) Đối với cấp thép P46 có chiều dày bằng và lớn hơn 25 mm thành phần C có thể là 0,3% hoặc ít hơn, thành phần Mn có thể tăng đến 1,00%.

(2) Đối với cấp thép P49, thành phần các bon có thể là 0,3% hoặc ít hơn, thành phần Mn có thể tăng đến 1,15%.

Bảng 7-A/ 3.10 Tính chất cơ học

Cấp thép

Giới hạn chảy

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Giới hạn bền kéo

(N/mm2)

Độ giãn dài (%)

(L = 5,65)

P42

≥ 225

410 ÷ 550

≥ 24

P46

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

450 ÷ 590

≥ 22

P49

≥ 265

480 ÷ 620

≥ 20

PA46

≥ 255

450 ÷ 590

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

PA49

≥ 275

480 ÷ 620

≥ 21

Chú thích:

Đối với thép tấm có chiều dày lớn hơn 90 mm, độ giãn dài có thể được giảm xuống so với quy định ở trong Bảng theo tỷ lệ là 0,5% cho mỗi độ tăng chiều dày 12,5 mmh hoặc cho phần tăng chiều dày quá 90 mm. Tuy nhiên, giá trị giảm này không được vượt quá 3%.

3.2.8. Dung sai chiều dày

Dung sai âm đối với chiều dày danh nghĩa của thép tấm cho phép đến 0,25 mm.

3.2.9. Thử bổ sung trước khi loại bỏ

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

3.2.10. Đóng dấu cho thép tấm đã được chấp nhận

1. Thép tấm đã thỏa mãn những quy định thử phải được đóng dấu, ghi rõ trạng thái nhiệt luyện cũng như các yêu cầu khác ở 1.5.1.

2. Các ký hiệu thể hiện yêu cầu nhiệt luyện ở -1 trên được ghi như sau :

Nếu thép tấm được thường hóa : N

Nếu thép tấm được nhiệt luyện để khử ứng suất dư tương ứng với yêu cầu sử dụng : SR

3.3. Thép cán tấm dùng chế tạo bình áp lực

3.3.1. Phạm vi áp dụng

1. Những yêu cầu này được áp dụng cho thép cán dạng tấm dùng chế tạo bình áp lực làm việc ở môi trường nhiệt độ khí quyển (sau đây, trong 3.3 gọi là “thép tấm”).

2. Thép tấm có những đặc tính khác với yêu cầu ở 3.3, phải phù hợp với quy định ở 1.1.1-2.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thép tấm dùng chế tạo bình áp lực được chia thành 6 cấp như ở Bảng 7-A/ 3.11.

Bảng 7-A/ 3.11 Cấp của thép tấm

Cấp thép

Phạm vi áp dụng

PV24

Chiều dày không quá 200 mm

PV32

Chiều dày không quá 150 mm

PV36

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

PV42

Chiều dày không quá 150 mm

PV46

Chiều dày không quá 75 mm

PV50

Chiều dày không quá 75 mm

3.3.3. Thành phần hóa học

1. Thành phần hóa học của thép tấm phải phù hợp với những yêu cầu ở Bảng 7-A/ 3.12. Ngoài các nguyên tố được cho trong Bảng có thể được bổ sung các nguyên tố hóa học khác, nếu thấy cần thiết.

2. Cho dù có yêu cầu ở -1 trên, khi việc nhiệt luyện được thực hiện phù hợp với quá trình cán có kiểm soát cơ nhiệt (TMCP) thì thành phần hóa học của thép qui định trong Bảng 7-A/3.12 có thể được thay đổi nếu được Đăng kiểm duyệt.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2. Thép tấm cấp PV42 phải được cán có kiểm soát cơ nhiệt. Nhưng chúng có thể được thường hóa hoặc tôi và ram nếu được Đăng kiểm duyệt. Thép tấm được cán có kiểm soát cơ nhiệt có thể được chế tạo có độ dày tới 100 mm.

3. Thép tấm cấp PV46 và PV50 phải được tôi và ram. Ngoài ra chúng cũng có thể được thường hóa hoặc cán có kiểm soát cơ nhiệt nếu được Đăng kiểm duyệt.

4. Nếu thép tấm được thường hóa, tôi và ram, thông thường đó là trách nhiệm của Nhà chế tạo.

5. Phải thực hiện các yêu cầu ở 3.2.4-3 cho thép tấm có yêu cầu khử ứng suất dư sau khi hàn hoặc khử ứng suất dư theo yêu cầu của người mua trong quá trình gia công.

Bảng 7-A/ 3.12 Thành phần hóa học

Cấp thép

Thành phần hóa học (%)

Hàm lượng các bon tương đương (%)

C

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Mn

P

S

Dày đến 50 mm

Dày trên 50 đến 75 mm

PV24

Dày đến 100 mm : ≤ 0,18

0,15 ÷ 0,35

≤ 1,40

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,03

Dày trên 100 mm: ≤ 0,20

PV32

≤ 0,18

0,15 ÷ 0,55

≤ 1,6

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

PV36

≤ 0,20

0,15 ÷ 0,55

PV42

≤ 0,18

0,15 ÷ 0,75

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

PV46

≤ 0,18

0,15 ÷ 0,75

≤ 0,43

≤ 0,45

PV50

≤ 0,18

0,15 ÷ 0,75

≤ 0,44

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Bảng 7-A/ 3.13 Tính chất cơ học

Cấp thép

Thử kéo

Thử va đập

Giới hạn chảy hoặc giới hạn chảy qui ước (N/mm2)

Giới hạn bền kéo

(N/mm2)

Độ giãn dài (%)

(L = 5,65)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(oC)

Năng lượng hấp thụ trung bình

(J)

Năng lượng hấp thụ của mỗi mẫu thử

(J)

Độ dày t (mm)

t ≤ 50

50 < t ≤ 100

100 < t ≤ 200

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 235

≥ 215

≥ 195

400 ÷ 510

≥ 23

0

≥ 47

≥ 27

PV32

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 295

≥ 275(1)

490 ÷610

≥ 22

PV36

≥ 355

≥ 335

≥ 315(1)

520 ÷ 640

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

PV42

≥ 410

≥ 390

≥ 370(1)

550 ÷ 670

≥ 18

-10

PV46

≥ 450

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

570 ÷ 700

≥ 17

PV50

≥ 490

≥ 470(2)

610 ÷ 740

≥ 16

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(1) Yêu cầu này phải được áp dạng đối với thép tấm có chiều dày không lớn hơn 150mm.

(2) Yêu cầu này phải được áp dụng đối với thép tấm có chiều dày không lớn hơn 75mm.

3.3.5. Tính chất cơ học

Tính chất cơ học của thép tấm phải phù hợp với quy định trong Bảng 7-A/ 3.13.

3.3.6. Chọn vật mẫu

1. Đối với những thép tấm không phải nhiệt luyện, một vật mẫu phải được cắt ra từ mỗi tấm khi cán trực tiếp từ một phôi tấm hoặc phôi thỏi. Đối với thép tấm phải qua nhiệt luyện, một vật mẫu phải được cắt từ các tấm đã được nhiệt luyện theo cùng một quy trình, như là khi cán trực tiếp từ phôi tấm hoặc phôi thỏi.

2. Thép tấm qui định ở -1 trên phải được khử ứng suất dư theo yêu cầu ở 3.3.4-5. Vật mẫu phải được nhiệt luyện để phù hợp với mục đích sử dụng.

3. Vật mẫu phải được cắt ra từ vị trí khoảng 1/4 chiều rộng tấm tính từ mép ngoài.

3.3.7. Chọn mẫu thử

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(1) Một mẫu thử được cắt ra từ một vật mẫu.

(2) Mẫu thử phải được cắt sao cho đường tâm dọc vuông góc với hướng cán lần cuối cùng.

(3) Nếu mẫu thử có dạng tròn được cắt ra từ bất kỳ loại thép nào, trừ thép thanh tròn, thì nó phải được cắt từ vị trí khoảng 1/4 chiều dày tính từ mặt ngoài.

2. Mẫu thử độ dai va đập phải được cắt theo quy định từ (1) đến (3) dưới đây:

(1) Mỗi bộ mẫu thử phải được cắt ra từ một vật mẫu.

(2) Mẫu thử phải được cắt sao cho đường tâm dọc song song với hướng cán lần cuối cùng (hướng dọc). Tuy nhiên, nếu Đăng kiểm thấy cần thiết, đường tâm dọc của mẫu thử phải được cắt vuông góc với hướng cán lần cuối cùng (hướng ngang).

(3) Mẫu thử phải được cắt ra tại vị trí mà đường tâm của mẫu thử tương ứng với khoảng 1/4 chiều dày vật mẫu thử kể từ mặt ngoài.

3.3.8. Kiểm tra bề mặt và xác định kích thước

1. Kiểm tra bề mặt và xác định kích thước là trách nhiệm của nhà chế tạo

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

3.3.9. Thử bổ sung trước khi loại bỏ

1. Nếu tiến hành thử kéo các mẫu thử được chọn đầu tiên không đạt yêu cầu thì có thể tiến hành thử bổ sung theo các quy định ở 1.4.4.

2. Khi thử độ dai va đập, năng lượng hấp thụ trung bình của ba mẫu thử đạt 85% trở lên so với quy định và từng giá trị của hai mẫu thử trở lên đạt yêu cầu, mặc dù năng lượng hấp thụ trung bình của tất cả các mẫu thử không đạt, có thể cắt ba mẫu thử khác từ khu vực lân cận nơi đã cắt các mẫu thử nói trên để thử lại.

Trong trường hợp này, nếu giá trị năng lượng hấp thụ trung bình của sáu mẫu thử và mỗi giá trị của ba mẫu thử cắt lần sau để thử lại đều đạt yêu cầu thì chúng có thể được chấp nhận.

3.3.10. Đóng dấu

1. Thép tấm đã được thử thỏa mãn yêu cầu phải được đóng dấu phân biệt, ghi thêm phần nhiệt luyện vào các yêu cầu như qui định ở 1.5.1.

2. Các ký hiệu liên quan đến việc nhiệt luyện ở -1 trên phải được qui định như sau :

- Nếu thép được cán có kiểm soát: CR (Controlled - Rolled)

- Nếu thép được cán có kiểm soát cơ nhiệt(TMCP): TMC

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Nếu thép được tôi và ram : Q (Quenched and Tempered)

- Nếu mẫu thử được xử lý nhiệt để khử suất dư theo yêu cầu sử dụng : SR (Stress Relieving)

3.3.11. Thép tấm có tiêu chuẩn tương đương

1. Thép tấm thường cấp DE, thép tấm có độ bền cao dùng đóng thân tàu qui định ở 3.1 được coi là tương đương với thép tấm qui định ở 3.3, nếu mẫu thử được cắt ra như qui định ở 3.3.63.3.7, và kết quả thử thỏa mãn yêu cầu của 3.1. Trong trường hợp này, dấu hiệu “PV” phải được đóng tiếp vào sau ký hiệu thép như qui định ở 3.1.

2. Mọi yêu cầu về nhiệt luyện thép tấm qui định ở -1 trên phải phù hợp với yêu cầu của Đăng kiểm.

3.4. Thép cán sử dụng ở nhiệt độ thấp

3.4.1. Phạm vi áp dụng

1. Những qui định này được áp dụng cho thép cán có chiều dày 40 mm trở xuống, dùng chế tạo các két chứa hoặc kết cấu thân tàu tại khu vực tiếp giáp với các két chứa của tàu chở khí hóa lỏng và những chi tiết khác, như kết cấu thân tàu của tàu hàng đông lạnh thường xuyên làm việc ở nhiệt độ thấp (sau đây, trong 3.4 gọi là “thép ”).

2. Đối với thép có chiều dày lớn hơn 40 mm do Đăng kiểm qui định riêng.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

4. Trừ các qui định khác ở 3.4, những yêu cầu qui định ở 3.1 phải được áp dụng.

3.4.2. Cấp thép

Thép được phân thành 10 Cấp như ở Bảng 7-A/3.14.

3.4.3. Khử ôxy và thành phần hóa học

1. Việc khử ôxy và thành phần hóa học của mỗi cấp thép phải tuân theo qui định ở Bảng 7-A/ 3.14. Khi cần thiết, có thể bổ sung những nguyên tố khác, ngoài những nguyên tố hóa học ở Bảng này theo lựa chọn của Nhà chế tạo.

2. Không phụ thuộc vào yêu cầu qui định ở -1 trên, nếu việc nhiệt luyện được tiến hành theo phương pháp TMCP, thì thành phần hóa học của thép qui định ở Bảng 7-A/ 3.14 có thể được thay đổi, với điều kiện được Đăng kiểm chấp nhận.

Bảng 7-A/ 3.14 Cấp thép và thành phần hóa học (%)

Cấp thép

Khử ôxy

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Si

Mn

P

S

Ni

Các bon tương đương

L24A

Lắng hoàn toàn

Xử lý hạt mịn bằng nhôm

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0,10 ÷ 0,50

0,70 ÷ 1,60

≤ 0,030

≤ 0,025

≤ 0,41

L24B

≤ 0,14

L27

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

L37

L2N30







≤ 0,70





2,10 ÷ 2,50

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

L3N32













3,25 ÷ 3,75

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



≤ 0,12

≤ 0,30

≤ 1,50

≤ 0,025

≤ 0,025

4,75 ÷ 6,00



L9N53

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,10



≤ 0,90





8,50 ÷ 9,50



L9N60



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66













3.4.4. Nhiệt luyện

Việc nhiệt luyện của mỗi cấp thép phải phù hợp với các yêu cầu qui định ở Bảng 7-A/ 3.15.

3.4.5. Tính chất cơ học của vật liệu

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2. Nếu thấy cần thiết, Đăng kiểm có thể yêu cầu tiến hành thử bổ sung độ dai va đập với rãnh khía.

3.4.6. Chọn vật mẫu

1. Đối với thép tấm, một vật mẫu phải được cắt từ mỗi tấm thép cán trực tiếp từ phôi tấm hoặc phôi thỏi và phải được nhiệt luyện đồng thời.

2. Đối với vật mẫu được sử dụng cho loại thép không phải là thép tấm, thì khối thép có trọng lượng không lớn hơn 10 tấn (có cùng kích thước mặt cắt ngang và từ cùng vật đúc được chế tạo theo cùng một qui trình) phải được nhiệt luyện như là một lô thép và một vật mẫu phải được lấy từ mỗi lô này.

3. Các yêu cầu quy định ở 3.1.6-4 phải được áp dụng để chọn vật mẫu.

3.4.7. Chọn mẫu thử

1. Mẫu thử kéo phải được cắt theo qui định ở 3.1.7.

2. Mẫu thử độ dai va đập phải được cắt theo qui định ở (1) và (2) dưới đây:

(1) Phải tuân theo những yêu cầu qui định ở 3.1.7-3 từ (1) đến (3)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

3.4.8. Kiểm tra bề mặt và xác định kích thước

1. Nhà chế tạo phải có trách nhiệm kiểm tra bề mặt và xác định kích thước của thép.

2. Dung sai âm đối với chiều dày danh nghĩa của thép tấm cho phép đến 0,25 mm.

3. Đối với những loại thép khác thép tấm Đăng kiểm sẽ qui định về dung sai âm cho phép.

Bảng 7-A/ 3.15 Nhiệt luyện và tính chất cơ học







Thử kéo

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thử độ dai va đập(4)(5)

Cấp thép

Nhiệt luyện

Giới hạn chảy hoặc giới hạn chảy qui ước

Giới hạn bền kéo

Độ giãn dài(3)

(L = 5,65)

Nhiệt độ thử(6)

Năng lượng hấp thụ trung bình (J)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



(N/mm2)

(N/mm2)

%

(oC)

L

T

L24A

Thường hóa hoặc TMCP

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

400 ÷ 510



-40





L24B





≥ 20

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





L27



≥ 265

420 ÷ 540







...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

L33

Tôi và ram hoặc TMCP

≥ 325

440 ÷ 560



-60





L37

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

490 ÷ 610

≥ 19







L2N30

Thường hóa hoặc thường hóa và ram(1)(2

≥ 295

420 ÷ 570

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

-70

≥ 41

≥ 27

L3N32

≥ 315

440 ÷ 590

≥ 19

-95



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

L5N43



≥ 420

540 ÷ 690



-110





L9N53

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 520

690 ÷ 830

≥ 18

-196





L9N60

Tôi và ram(1) (2)

≥ 590

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



-196





Chú thích:

(1) Nếu Đăng kiểm thấy cần thiết thì có thể phải tiến hành bước nhiệt luyện trung gian (nhiệt luyện trung gian là quá trình làm nguội từ một pha kép gồm ốstenít và ferit để tăng độ dai va đập được tiến hành trước khi ram).

(2) Có thể tiến hành nhiệt luyện theo kiểu TMCP, nếu được Đăng kiểm chấp thuận.

(3) Giá trị qui định cho mẫu thử U1, trừ mẫu thử có cỡ tỷ lệ, phải phù hợp với yêu cầu trong Bảng 7-A/ 3.16.

(4) Chữ L ( hoặc T ) có nghĩa là đường tâm dọc của mẫu thử được bố trí song song (hoặc vuông góc) với hướng cán lần cuối cùng.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(6) Nhiệt độ thử độ dai va đập đối với thép nêu trong Phần 8-D được qui định trong Bảng 7-A/ 3.17.

Bảng 7-A/ 3.16 Độ giãn dài nhỏ nhất đối với mẫu U1 (%)

Chiều dày t (mm)

Cấp thép

t ≤ 5

 5 <t≤10

10<t≤15

15 < t ≤ 20

20 < t ≤ 25

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

30 < t ≤35

35 < t ≤ 40

L2A, L24B, L27

13

14

15

16

17

18

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

19

L33

12

13

14

15

16

17

18

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

L37

11

12

13

14

15

16

17

18

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

12

13

14

15

16

17

17

18

L9N52, L9N60

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

11

12

13

14

15

16

17

Bảng 7-A/ 3.17 Nhiệt độ thử độ dai va đập đối với thép qui định ở Phần 8-D

Cấp thép

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Nhiệt độ thử (oC)(1)

L24A

t ≤ 25

-20 hoặc (TD-5)(2)

L24B

25 < t ≤ 30

-20 hoặc (TD-10)(2)

L27

30 < t ≤ 35

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

L33

L37

35 < t ≤ 40

(TD-20)(2)

L2N30

t ≤ 25

-70

25 < t ≤ 30

-70 hoặc (TD-10)(2)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

30 < t ≤ 35

-70 hoặc (TD-15)(2)



35 < t ≤ 40

-70 hoặc (TD-20)(2)

L3N32

t ≤ 25

-95

25 < t ≤ 30

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



30 < t ≤ 35

-95 hoặc (TD-15)(2)



35 < t ≤ 40

-95 hoặc (TD-20)(2)

L5N43

t ≤ 25

-110

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

-110 hoặc (TD-10)(2)



30 < t ≤ 35

-110 hoặc (TD-15)(2)



35 < t ≤ 40

-110 hoặc (TD-20)(2)

L9N53

L9N60

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

-196

Chú thích:

(1) TD là nhiệt độ thiết kế(oC).

(2) Nhiệt độ thử phải thấp hơn so với nhiệt độ qui định ở trong Bảng trên.

3.4.9. Thử bổ sung trước khi loại bỏ

1. Khi thử kéo mẫu thử được chọn đầu tiên không dạt yêu cầu, có thể tiến hành thử bổ sung các mẫu thử như qui định ở 1.4.4.

2. Đối với thử độ dai va đập, thử bổ sung có thể được tiến hành theo các yêu cầu qui định ở 3.1.10-3.

3.4.10. Đóng dấu

Thép đã được thử đạt yêu cầu phải được đóng dấu kèm theo dấu hiệu phù hợp với qui định ở 1.5.1. Đối với thép áp dụng yêu cầu của chú thích (6) Bảng 7-A/ 3.15, thì nhiệt độ thử độ dai va đập và chữ “T” phải được đóng vào sau ký hiệu (Thí dụ : L33 - 50T).

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

3.5.1. Phạm vi áp dụng

1. Những qui định này được áp dụng cho thép cán không gỉ dùng để chế tạo các két chứa làm việc ở nhiệt độ thấp hoặc trong điều kiện chống ăn mòn (sau đây, trong 3.5 được gọi là “thép”).

2. Nếu Đăng kiểm thấy phù hợp, có thể cho phép dùng thép cán tròn chế tạo trục chân vịt, v.v...

3. Nếu thép có những đặc tính khác so với qui định ở 3.5 thì phải được áp dụng những qui định ở 1.1.1-2.

4. Nếu không có qui định nào khác đưa ra ở 3.5, thì phải được áp dụng những qui định ở 3.1.

3.5.2. Cấp thép

Thép được phân thành 16 cấp như ở Bảng 7-A/ 3.18.

Bảng 7-A/ 3.18 Cấp của thép không gỉ và thành phần hóa học

Cấp thép

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



C

Si

Mn

P

S

Ni

Cr

Mo

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Nguyên tố khác

SUS304

≤ 0,08



≤ 2,00





8,0 ÷ 10,5



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



SUS304L

≤ 0,030







9,0 ÷ 13,0

18,0 ÷ 20,0

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



SUS304N1

≤ 0,08

≤ 1,00

≤ 2,50





7,0 ÷ 10,5

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0,10 ÷ 0,25



SUS304N2







7,5 ÷ 10,5



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0,15 ÷ 0,30

Nb ≤ 0,15

SUS304LN

≤ 0,030









8,5 ÷ 11,5

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



0,12 ÷ 0,22



SUS309S











...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

22,0 ÷ 24,0







SUS310S

≤ 0,08

≤ 1,50





...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

19,0 ÷ 22,0

24,0 ÷ 26,0







SUS316





≤ 2,00

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,030

10,0 ÷ 14,0









SUS316L

≤ 0,030



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





12,0 ÷ 15,0

16,0 ÷ 18,0

2,0 ÷ 3,0





SUS316N

≤ 0,08

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66







10,0 ÷14,0





0,10 ÷ 0,22



SUS316LN

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66









10,5 ÷ 14,5

16,5 ÷ 18,5



0,12 ÷ 0,22



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,08

≤ 1,0















...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

SUS317L

≤ 0,030









11,0 ÷ 15,0

18,0 ÷ 20,0

3,0 ÷ 4,0

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



SUS317LN















...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



SUS321

≤ 0,08









9,0 ÷ 13,0

17,0 ÷ 19,0

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Ti ≥ 5xC

SUS329J3L

≤ 0,030





≤ 0,040



4,50 ÷ 6,50

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2,5 ÷ 3,5

0,80 ÷ 0,20

SUS347

≤ 0,08





≤ 0,045



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

17,0 ÷ 19,0

Nb ≥ 10xC

3.5.3. Thành phần hóa học

Thành phần hóa học của thép phải phù hợp với những yêu cầu qui định ở Bảng 7-A/ 3.18.

3.5.4. Nhiệt luyện

Nói chung, thép phải được nhiệt luyện ở trạng thái rắn.

3.5.5. Tính chất cơ học

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2. Tùy theo phương pháp thử, độ cứng của thép phải phù hợp với yêu cầu qui định ở Bảng 7-A/ 3.19.

3. Khi Đăng kiểm yêu cầu, có thể tiến hành thử độ dai va đập.

3.5.6. Những tính chất khác

Tùy theo công dụng của thép, có thể phải thử khả năng chống ăn mòn, nếu Đăng kiểm yêu cầu.

3.5.7. Chọn vật mẫu

1. Mỗi vật mẫu phải được cắt trực tiếp từ một tấm thép đã được cán từ phôi tấm hoặc phôi thỏi.

2. Khi chọn vật mẫu phải tuân theo những qui định ở 3.1.6-4.

Bảng 7-A/ 3.19 Tính chất cơ học của thép không gỉ

Cấp thép

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thử độ cứng

Giới hạn chảy qui ước (N/mm2)

Giới hạn bền kéo (N/mm2)

Độ giãn dài (%) (L = 5,65)

HB

HRB

Hv

SUS304

≥ 205

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 40

≤ 187

≤ 90

≤ 200

SUS304L

≥ 175

≥ 480

SUS304N1

≥ 275

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 35

≤ 217

≤ 95

≤ 220

SUS304N2

≥ 345

≥ 690

≤ 250

≤ 100

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

SUS304LN

≥ 245

≥ 550

≥ 40

≤ 217

≤ 95

≤ 220

SUS309S

≥ 205

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 187

≤ 90

≤ 200

SUS310S

SUS316

SUS316L

≥ 175

≥ 480

SUS316N

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 550

≥ 35

≤ 217

≤ 95

≤ 220

SUS316LN

≥ 245

≥ 40

SUS317

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 520

≤ 187

≤ 90

≤ 200

SUS317L

≥ 175

≥ 480

SUS317LN

≥ 245

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 217

≤ 95

≤ 220

SUS321

≥ 205

≥ 520

≤ 187

≤ 90

≤ 200

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 450

≥ 620

≥ 18

≤ 302

≤ 32(1)

≤ 320

SUS347

≥ 205

≥ 520

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 187

≤ 90

≤ 200

Chú thích :

(1) Độ cứng Rockwell của cấp thép SUS329J3L phải là giá trị thang đo C (HRC).

3.5.8. Chọn mẫu thử

1. Mẫu thử kéo phải được cắt phù hợp với những qui định ở 3.1.7-2.

2. Mẫu thử độ cứng có thể là một phần của mẫu thử kéo.

3.5.9. Kiểm tra bề mặt và xác định kích thước

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2. Dung sai âm đối với chiều dày danh nghĩa của thép cho phép đến 0,25 mm.

3. Đối với những loại thép khác thép tấm Đăng kiểm sẽ qui định về dung sai âm cho phép.

3.5.10. Đóng dấu lên thép

1. Thép đã thử đạt yêu cầu phải được đóng dấu theo qui định ở 1.5.1.

2. Đối với thép thỏa mãn yêu cầu ở 3.5.1-2, phải đóng thêm “'-SU” vào sau cấp của thép tròn, (ví dụ SUS 304-SU).

3. Đối với thép áp dụng yêu cầu qui định ở 3.5.5-1, thì giá trị giới hạn chảy qui ước qui định và chữ “M” phải được đóng thêm vào sau cấp thép, (ví dụ: SUS 304-235M)

3.6. Thép cán tròn dùng chế tạo xích

3.6.1. Phạm vi áp dụng

1. Những qui định ở 3.6 được áp dụng cho thép cán tròn dùng chế tạo xích qui định ở Phần 7-B, (sau đây, trong 3.6 gọi là “thép dùng chế tạo xích”).

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

3. Ngoài những qui định ở 3.6, thép tròn dùng chế tạo xích còn phải thỏa mãn những qui định ở 3.1.

3.6.2. Cấp thép

Thép thanh dùng chế tạo xích được phân thành 6 cấp như ở Bảng 7-A/ 3.20.

Bảng 7-A/ 3.20 Cấp thép của các thanh dùng chế tạo xích

Cấp

Phạm vi áp dụng

Dùng chế tạo xích cấp 1

SBC31

Xích không ngáng, xích cấp 1

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

SBC50

Xích cấp 2

Dùng chế tạo xích cấp 3

SBC70

Xích cấp 3

Dùng chế tạo xích cấp R3

SBCR3

Xích cấp R3

Dùng chế tạo xích cấp R3S

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Xích cấp R3S

Dùng chế tạo xích cấp R4

SBCR4

Xích cấp R4

3.6.3. Khử ôxy và thành phần hóa học

Việc khử ôxy và thành phần hóa học đối với mỗi cấp thép phải phù hợp với những qui định ở Bảng 7-A/ 3.21. Ngoài những nguyên tố hóa học đưa ra ở Bảng 7-A/ 3.21 có thể được thêm những nguyên tố khác, khi được sự phê duyệt của Đăng kiểm.

3.6.4. Tính chất cơ học

Tính chất cơ học của thép tròn dùng chế tạo xích phải phù hợp với qui định ở Bảng 7-A/ 3.22.

3.6.5. Chọn vật mẫu

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2. Việc nhiệt luyện vật mẫu phải được thực hiện theo qui định ở Bảng 7-A/ 3.23 cho mỗi cấp thép. Trong trường hợp thép dùng chế tạo xích được nhiệt luyện sau khi hàn thì mẫu thử cũng phải được nhiệt luyện theo cùng qui trình nhiệt luyện đó.

Bảng 7-A/ 3.21 Khử ôxy và thành phần hóa học (%)

Cấp

Khử ôxy

C

Si

Mn

P

S

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

SBC31

Lắng

≤ 0,20

0,15 ÷ 0,35

≥ 0,40

≤ 0,040

≤ 0,040

SBC50

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,24

0,15 ÷ 0,55

≤ 1,6

≤ 0,035

≤ 0,035

≥ 0,020

SBC70

≤ 0,36

0,15 ÷ 0,55

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,035

≤ 0,035

≥ 0,020

SBCR3

SBCR3S

SBCR4

Lắng hạt mịn

Thành phần hóa học cụ thể phải được Đăng kiểm chấp thuận

Đối với cấp BCR4, phải chứa ít nhất 0,2% Molípđen

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Hàm lượng Al được đặc trưng bởi tổng hàm lượng Al và có thể được thay thế từng phần bằng các nguyên tố hạt mịn khác.

Bảng 7-A/ 3.22 Tính chất cơ học

Cấp thép

Thử kéo

Thử độ dai va đập (1) (2)

Giới hạn chảy hoặc giới hạn chảy qui ước (3) (N/mm2)

Giới hạn bền kéo (3) (N/mm2)

Độ giãn dài % (L=5d)

Độ co thắt (%)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Năng lượng hấp thụ trung bình (J)

SBC31

370 ÷ 490(4)

≥ 25

SBC50

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

490 ÷ 690

≥ 22

0

≥ 27

SBC70

≥ 410

≥ 690

≥ 17

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0

≥ 60

SBCR3

≥ 410

≥  690

≥ 17

≥ 50

- 20 (5)

≥ 40 (5)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 490

≥ 770

≥ 15

≥ 50

-20 (5)

≥ 45 (5)

SBCR4

≥ 580

≥ 860

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 50

-20

≥ 50

Chú thích:

(1) Nếu năng lượng hấp thụ của hai hoặc nhiều mẫu thử trong bộ mẫu thử nhỏ hơn trị số trung bình nhỏ nhất của năng lượng hấp thụ theo qui định hoặc khi năng lượng hấp thụ của một mẫu thử nhỏ hơn 70% trị số của năng lượng hấp thụ trung bình nhỏ nhất qui định, thì cuộc thử được coi là không đạt.

(2) Với cấp SBC50 dùng cho xích cấp 2 sẽ được nhiệt luyện phù hợp với qui định ở 3.1.5 của Phần 7-B, thì không yêu cầu phải thử độ dai va đập.

(3) Tỉ số giới hạn chảy chia cho giới hạn bền kéo của cấp thép SBCR3, SBCR3SSBCR 4 phải không được lớn hơn 0,92.

(1) Giới hạn bền kéo nhỏ nhất của thép cấp SBC31 có thể là 300 N/mm2 nếu được Đăng kiểm chấp nhận.

(5) Thử độ dai va đập của cấp thép SBCR3 và SBCR3S có thể được tiến hành ở nhiệt độ 0oC, nếu được Đăng kiểm chấp nhận. Trong trường hợp này, năng lượng hấp thụ trung bình nhỏ nhất phải không nhỏ hơn 60J đối với cấp thép SBCR3 và 65J đối với cấp thép SBCR3S.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Cấp thép

Nhiệt luyện

SBC31

Cán nguội

SBC50

Cán nguội hoặc thường hóa (1)

SBC70



SBCR3

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

SBCR3S



SBCR4



Chú thích:

(1) Thép tròn dùng chế tạo xích không được nhiệt luyện theo qui định ở 3.1.5 Phần 7-B, phải được coi là thép cán thường.

3.6.6. Chọn mẫu thử

1. Các mẫu thử phải được lấy ra từ vật mẫu phù hợp với Bảng 7-A/ 3.24 và điều kiện chọn vật mẫu qui định ở 3.6.5.

2. Với cấp thép SBCR3S và thép SBCR4, cùng với mẫu thử được lấy theo yêu cầu ở -1 trên, về nguyên tắc phải lấy thêm hai mẫu thử kéo có đường kính là 20 mm để thử độ dòn Hyđro. Trong trường hợp này, mẫu thử phải được lấy ra từ vùng giữa của thanh vật liệu đã được nhiệt luyện như ở (1) hoặc (2) dưới đây:

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(2) Trường hợp đúc theo thỏi, vật mẫu phải được lấy từ hai thỏi khác nhau.

3. Các mẫu thử được cắt phải có đường tâm dọc song song với hướng cán lần cuối cùng.

4. Các mẫu thử kéo và thử độ dai va đập phải được cắt theo hướng dọc thanh thép tại vị trí 1/6 đường kính tính từ mép ngoài hoặc càng gần vị trí này càng tốt (xem Hình 7-A/ 3.2)

5. Đường tâm dọc của rãnh khía phải gần với hướng bán kính của mỗi mẫu thử.

Bảng 7-A/3.24 Số lượng mẫu thử

Cấp

Số lượng mẫu thử kéo

Số lượng mẫu thử độ dai va đập

SBC31

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

SBC50

1 mẫu

1 bộ (3 mẫu)(1)

SBC70





SBCR3

1 mẫu

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

SBCR3S





SBCR4





Chú thích:

(1) Không cần thiết thử độ dai va đập trong trường hợp áp dụng chú thích (2) của Bảng 7-A/ 3.22.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

3.6.7. Thử độ dòn Hydro

1. Thử độ dòn Hydro phải được thực hiện theo qui trình sau đây :

(1) Một mẫu thử phải được thử trong vòng tối đa là 3 giờ sau khi gia công cơ hoặc có thể được làm lạnh xuống -60oC tức thời sau khi gia công cơ và giữ ở nhiệt độ này trong khoảng thời gian tối đa là 5 ngày.

(2) Một mẫu thử khác phải được thử sau khi đã nung ở nhiệt độ 250oC trong 4 giờ.

(3) Cố gắng sao cho tốc độ biến dạng (tốc độ biến dạng nhỏ hơn 0,0003 S-1) diễn ra thật chậm trong toàn bộ quá trình thử, và phải đo độ bền kéo, độ dãn dài và độ co thắt.

2. Kết quả thử độ dòn Hyđro phải thỏa mãn công thức sau :

Z(1)/Z(2) ≥ 0,85

Trong đó:

Z(1): Độ co thắt đo được khi thử theo qui định ở -1(1).

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

3.6.8. Kiểm tra bề mặt, kiểm tra không phá hủy và xác định kích thước

1. Phải tiến hành kiểm tra bề mặt tất cả các cấp thép. Việc kiểm tra này phải khẳng định được rằng các thanh vật liệu không có khuyết tật có hại.

2. Với cấp thép SBCR3, SBCR3SSBCR4, tất cả các thanh vật liệu phải được kiểm tra bằng siêu âm ở giai đoạn thích hợp trong quá trình sản xuất và phải khẳng định được rằng chúng không có khuyết tật có hại.

3. Với cấp thép SBCR3, SBCR3SSBCR4, một trăm phần trăm các thanh vật liệu phải được kiểm tra bằng hạt từ tính hoặc phương pháp dòng xoáy và phải khẳng định được rằng chúng không có khuyết tật có hại.

4. Không phụ thuộc vào những qui định ở -2-3, tần suất kiểm tra không phá hủy có thể giảm đối với hệ thống kiểm tra chất lượng của Nhà sản xuất đã được Đăng kiểm công nhận.Tuy nhiên, việc kiểm tra không phá hủy các vật mẫu theo qui định ở 3.6.5 phải được thực hiện trong mọi trường hợp.

5. Dung sai về đường kính và độ tròn của thanh vật liệu phải nằm trong phạm vi dung sai qui định ở Bảng 7-A/3.25 tương ứng với cấp thép.

3.6.9. Thử bổ sung trước khi loại bỏ

1. Nếu các mẫu thử kéo hoặc thử độ dai va đập được chọn để thử đầu tiên không đạt yêu cầu, thì có thể thử bổ sung theo qui định ở 3.1.10-1 hoặc -3.

2. Nếu vật mẫu đã được nhiệt luyện mà thử không đạt yêu cầu, có thể tiến hành thử bổ sung theo qui định ở 1.4.4-3.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Bảng 7-A/ 3.25 Dung sai kích thước

Đường kính danh nghĩa (mm)(2)

Dung sai đường kính (mm)

Dung sai độ tròn

(dmax - dmin) (mm)(2)

Nhỏ hơn 25

- 0 ÷ + 1,0

≤ 0.60

25 ÷ 35

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0.80

36 ÷ 50

-0 ÷ + 1,6

≤ 1.10

51 ÷ 80

- 0 ÷ + 2,0

≤ 1,50

81 ÷ 100

- 0 ÷ + 2,6

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

101 ÷ 120

-0 ÷ + 3,0

≤ 2,25

121 ÷ 160

-0 ÷ + 4,0

≤ 3,00

Chú thích:

(1) Với thanh thép có đường kính danh nghĩa lớn hơn 160 mm, dung sai kích thước phải được Đăng kiểm cho là phù hợp.

(2) dmaxdmin là đường kính lớn nhất và đường kính nhỏ nhất của thanh thép.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thép dùng chế tạo xích đã được thử đạt yêu cầu phải được đóng dấu phù hợp với qui định ở 1.5.1.

3.7. Thép cán tròn dùng cho các kết cấu máy

3.7.1. Phạm vi áp dụng

1. Những qui định này được áp dụng cho thép cán tròn được sử dụng cho kết cấu máy như trục hoặc bulông (sau đây, trong 3.7 gọi là “ thép tròn ” ).

2. Thép tròn có đặc tính khác với qui định ở 3.7, phải phù hợp với những quy định ở 1.1.1-2.

3.7.2. Cấp thép

Thép tròn được phân thành hai cấp như trong Bảng 7-A/ 3.26

Bảng 7-A/ 3.26 Cáp của thép tròn

Loại thép

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thép tròn các bon cán

Cấp của thép tròn được gắn thêm chữ “R” vào cấp thép “SF” qui định ở Bảng 7-A/6.3 (thí dụ : SFR41)

Thép tròn hợp kim thấp cán

Cấp của thép tròn được gắn thêm chữ “R” vào cấp thép “SFA” qui định ở Bảng 7 A/ 6.3 (thí dụ : SFAR60)

3.7.3. Khử ôxy và thành phần hóa học

1. Khử ôxy cho thép tròn phải bằng phương pháp lắng.

2. Thành phần hóa học của thép tròn phải phù hợp với các qui định ở 6.1.4. Khi áp dụng, thuật ngữ “thép rèn” được thay bằng thuật ngữ “thép tròn”.

3.7.4. Tỷ số cán và nhiệt luyện

1. Tỷ số cán của thép tròn không được nhỏ hơn 6 trừ khi Đăng kiểm có qui định riêng.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

3.7.5. Tính chất cơ học

Thép tròn phải có tính chất cơ học phù hợp với những yêu cầu đưa ra ở 6.1.6-1, -2-3. Khi áp dụng, thay thuật ngữ “thép rèn” bằng thuật ngữ “thép tròn”.

3.7.6. Chọn vật mẫu

Thép tròn có khối lượng không lớn hơn 5 tấn (có cùng đường kính từ cùng qui trình thử trong cùng mẻ) phải được coi là một lô. Một vật mẫu phải được cắt ra từ mỗi lô.

3.7.7. Chọn mẫu thử

Mẫu thử phải được chọn theo (1) và (2) sau đây:

(1) Đối với thép tròn các bon cán, một mẫu thử kéo phải được cắt từ một vật mẫu. Đối với thép tròn hợp kim thấp cán, một mẫu thử kéo và một bộ mẫu thử độ dai va đập phải được cắt từ một vật mẫu.

(2) Phải áp dụng các yêu cầu qui định ở từ 3.6.6-3 đến -5.

3.7.8. Kiểm tra bề mặt và xác định kích thước

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2. Đối với thép tròn, việc xác định kích thước là tùy thuộc vào quyết định của Đăng kiểm.

3.7.9. Kiểm tra không phá hủy

Kiểm tra không phá hủy thép tròn phải phù hợp với các yêu cầu đưa ra ở 6.1.10. Khi áp dụng, thay thuật ngữ “thép rèn” bằng thuật ngữ “thép tròn”.

3.7.10. Sửa chữa khuyết tật

Sửa chữa khuyết tật phải phù hợp với các yêu cầu đưa ra ở 6.1.11. Khi áp dụng, thay thuật ngữ “thép rèn” bằng thuật ngữ “thép tròn”.

3.7.11. Thử bổ sung trước khi loại bỏ

1. Nếu như thử kéo và thử độ cứng từ các mẫu thử đầu tiên được lựa chọn không đạt yêu cầu, phải tiến hành thử bổ sung theo các yêu cầu đưa ra ở 1.4.4.

2. Nếu như thử va đập từ các mẫu thử đầu tiên được lựa chọn không đạt yêu cầu thì có thể tiến hành thử bổ sung theo các yêu cầu đưa ra ở 3.1.10-3.

3.7.12. Đóng dấu

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

3.8. Thép cán tấm độ bền cao đã tôi và ram dùng cho kết cấu

3.8.1. Phạm vi áp dụng

1. Những yêu cầu qui định ở 3.8 được áp dụng cho thép cán độ bền cao đã tôi và ram dùng cho các kết cấu có chiều dày không quá 70 mm để chế tạo công trình biển di động, các két chứa của tàu khí hóa lỏng và các bình chịu áp lực (sau đây, trong 3.8 gọi là “thép”).

2. Những yêu cầu không được qui định ở 3.8 phải áp dụng theo qui định ở 3.1.

3. Những yêu cầu cho thép có chiều dày lớn hơn 70 mm do Đăng kiểm qui định trong từng trường hợp cụ thể.

4. Thép tấm có đặc tính khác với nhũng yêu cầu qui định ở 3.8, phải phù hợp với những yêu cầu qui định ở 1.1.1-2.

3.8.2. Cấp thép

Thép tấm được chia thành các cấp khác nhau đưa ra ở Bảng 7-A/3.27.

3.8.3. Khử ôxy và thành phần hóa học

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2. Không phụ thuộc vào những qui định ở -1 trên, nếu thép được nhiệt luyện theo phương pháp TMCP thì các yêu cầu về thành phần hóa học có thể thay đổi, nếu được Đăng kiểm chấp thuận đặc biệt.

3.8.4. Nhiệt luyện

Mỗi cấp thép phải được nhiệt luyện phù hợp với yêu cầu qui định ở Bảng 7-A/ 3.28.

3.8.5. Tính chất cơ học

1. Tính chất cơ học của thép phải phù hợp với những qui định ở Bảng 7-A/ 3.28. Có thể áp dụng những qui định khác với những qui định trong Bảng, nếu được Đăng kiểm chấp thuận đặc biệt.

2. Ngoài những qui định ở -1 trên, nếu Đăng kiểm thấy cần thiết có thể yêu cầu tiến hành các việc thử khác về độ dai va đập và thử tính hàn.

3.8.6. Chọn vật mẫu

1. Một vật mẫu phải được cắt ra trực tiếp từ mỗi phôi thỏi, phôi tấm hoặc phôi thép cán.

2. Phải tiến hành chọn vật mẫu theo những qui định ở 3.1.6-4.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

1. Mẫu thử kéo phải được cắt phù hợp với qui định ở 3.1.7-2.

2. Mẫu thử độ dai va đập phải được cắt phù hợp với qui định ở 3.4.7-2.

Bảng 7-A/3.27 Khử ôxy và thành phần hóa học

Cấp thép

Khử ôxy

Thành phần hóa học (%)

Độ cảm nhận nứt

C

Si

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

P

S

Cu

Ni

Cr

Mo

V

B

N

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



















...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66









t ≤ 50

50<t≤70

A43

Lắng hoàn toàn và xử lý hạt mịn

≤ 0,21

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



≤ 0,035

≤ 0,035











D43

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,55

≤, 1,70

≤ 0,030

≤ 0,030







≤ 0,25

≤ 0,27

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



















...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

F43

≤ 0,18



≤ 1,60

≤ 0,025

≤ 0,025







...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



A47

≤ 0,21





≤ 0,035

≤ 0,035





...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





D47

≤ 0,20

≤ 0,55

≤ 1,70

≤ 0,030

≤ 0,030



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



≤ 0,26

≤ 0,28

E47











...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66









F47

≤ 0,18



≤ 1,60

≤ 0,025

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Nếu cần thiết, những nguyên tố này có thể được bổ sung khi được sự chấp thuận của Đăng kiểm

≤ 0,02





A51

≤0,21





≤ 0,035

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66







D51

≤0,20

≤ 0,55

≤ 1,70

≤ 0,030

≤ 0,030

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,26

≤ 0,28

E51













...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66







F51

≤ 0,18



≤ 1,60

≤ 0,025

≤ 0,025

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66









A56

≤ 0,21





≤ 0,035

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66











D56

≤ 0,20

≤ 0,55

≤ 1,70

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,030







≤ 0,28

≤ 0,30

E56





...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66















F56

≤ 0,18

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 1,60

≤ 0,025

≤ 0,025











A63

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





≤ 0,035

≤ 0,035











...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66







D63

≤ 0,20

≤ 0,55

≤ 1,70

≤ 0,030

≤ 0,030

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



≤ 1,00













E63

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



















...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66







F63

≤ 0,18



≤ 1,60

≤ 0,025

≤ 0,025

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66













≤ 0,29

≤ 0,31

A63N

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





≤ 0,035

≤ 0,035











...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



D63N

≤ 0,20

≤ 0,55

≤ 1,70

≤ 0,030

≤ 0,030



0,3÷1,3

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66













E63N





...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



















...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



F63N

≤ 0,18



≤ 1,60

≤ 0,025

≤ 0,025

≤ 0,50

0,3 ÷ 2,0

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,60

≤ 0,10

≤ 0,006

≤ 0,02





A70

≤ 0,21



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,035

≤ 0,035















...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



D70

≤0,20

≤ 0,55

≤ 1,70

≤ 0,030

≤ 0,030



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66













E70





...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



















...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



F70

≤ 0,18



≤ 1,60

≤ 0,025

≤ 0,025





...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66









≤ 0,30



A70N

≤ 0,21



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,035

≤ 0,035















...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

D70N

≤ 0,20

≤ 0,55

≤ 1,70

≤ 0,030

≤ 0,030



0,3÷1,5

≤ 0,80

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66











E70N







...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



















...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

F70N

≤ 0,18



≤ 1,60

≤ 0,025

≤ 0,025



0,3÷2,2



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66











Bảng 7-A/ 3.28 Nhiệt luyện và tính chất cơ học

Cấp thép

Nhiệt luyện

Thử kéo

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Giới hạn chảy hoặc giới hạn chảy qui ước

Giới hạn bền kéo

Độ giãn dài (L = 5,65)

Nhiệt độ thử

Năng lượng hấp thụ trung bình (J)









...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(N/mm2)

(%)(2)

(0C)

L

T

A43



≥ 420



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0





D43



530 ÷ 680

≥ 18

-20

≥ 42

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

E43









-40





F43

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66







-60





A47



≥ 460

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



0





D47



570 ÷ 720

≥ 17

-20

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 31

E47









-40





...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66









-60





A51



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





0





D51



610 ÷ 770

≥ 16

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 50

≥ 33

E51









-40



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

F51

Tôi và ram(1)







-60





A56

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 550

670 ÷ 830



0





D56



≥ 16

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 55

≥ 37

E56









-40



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

F56









-60





A63, A63N

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 620





0





D63, D63N



720 ÷ 890

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

-20

≥ 62

≥ 41

E63, E63N









-40

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



F63, F63N









-60





...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



≥ 690

770 ÷ 940



0





D70, D70N



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

-20

≥ 69

≥ 46

E70, E70N









-40

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



F70, F70N









-60





...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(1) Có thể tiến hành nhiệt luyện theo phương pháp TMCP thay cho việc tôi và ram nếu được Đăng kiểm chấp thuận.

(2) Độ giãn dài đối với mẫu thử U1 phải phù hợp với các yêu cầu đưa ra ở Bảng 7-A/ 3.29.

(3) L (hoặc T) có nghĩa là đường tâm dọc của mỗi mẫu thử song song (hoặc vuông góc) với hướng cán lần cuối cùng.

(4) Nếu năng lượng hấp thụ của hai mẫu thử trở lên thuộc một bộ mẫu thử thấp hơn năng lượng hấp thụ trung bình tối thiểu hoặc nếu năng lượng hấp thụ của một mẫu thử nhỏ hơn 70% giá trị yêu cầu, thì việc thử coi như không đạt yêu cầu.

(5) Nhiệt độ thử độ dai va đập cho thép qui định trong Phần 8D được đưa ra ở Bảng 7-A/ 3.30.

Bảng 7-A/ 3.29 Độ giãn dài nhỏ nhất đối với mẫu U1 (%)

Chiều dày t (mm)

Cấp thép

t ≤ 10

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

15 < t ≤ 20

20 <t ≤ 25

25 < t ≤ 40

40 <t ≤ 50

50 < t ≤ 70

A43, D43, E43, F43

11

13

14

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

16

17

18

A47, D47, E47, F47

11

12

13

14

15

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

17

A51, D51, E51, F51

10

11

12

13

14

15

16

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

10

11

12

13

14

15

16

A63, D63, E63, F63

A63N, D63N, E63N, F63N

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

11

12

12

13

14

15

A70, D70, E70, F70

A70N, D70N, E70N, F70N

9

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

11

11

12

13

14

Bảng 7-A/ 3.30 Nhiệt độ thử độ dai va đập đối với thép thuộc Phần 8D

Cấp thép

Chiều dày t (mm)

Thử độ đai va đập

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(oC)

Năng lượng hấp thụ trung bình (J)

L

T

A43, D43

A47, D47

A51, KD51

A56, D56

A63, D63

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

A70, D70

A70N, D70N

t ≤ 20

0

≥ 41

≥ 27

20 < t ≤ 40

-20



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

-30



50 < t

Thử va đập do Đăng kiểm qui định

3.8.8. Kiểm tra bề mặt và xác định kích thước

Phải áp dụng những yêu cầu qui định ở 3.1.8 để kiểm tra bề mặt và việc xác định kích thước phải theo qui định ở 3.1.8. Dung sai âm của chiều dày danh nghĩa của thép tấm phải tối đa là - 0,25 mm.

3.8.9. Thử bổ sung trước khi loại bỏ

1. Nếu thử kéo mẫu thử được chọn để thử đầu tiên không đạt yêu cầu, có thể tiến hành thử bổ sung theo qui định ở 3.1.10-1.

2. Đối với mẫu thử độ dai va đập, thử bổ sung phải được tiến hành theo qui định ở 3.1.10-3.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thép tấm thỏa mãn tất cả những yêu cầu thử, phải được đóng dấu để nhận biết theo qui định ở 1.5.1 và những dấu hiệu bổ sung sau đây :

(1) Đối với thép đã áp dụng những yêu cầu trong 3.8.5-1, thì phải đóng vào phía sau cấp thép chữ “-M”, (thí dụ : A63-M).

(2) Đối với thép đã áp dụng những yêu cầu ở chú thích (5) của Bảng 7-A/ 3.28, sau cấp thép phải đóng chữ “-PV”. (thí dụ : A63-PV).

3.9. Thép tấm có lớp phủ không gỉ

3.9.1. Phạm vi áp dụng

1. Những yêu cầu qui định ở 3.9 được áp dụng cho loại thép tấm có lớp phủ không gỉ với chiều dày không quá 50 mm dùng chế tạo các két chứa trên tầu chở xô hóa chất nguy hiểm, kết cấu thân tầu bao quanh két chứa và các két chứa chống ăn mòn (sau đây, trong 3.9 gọi là “ thép tấm”).

2. Thép tấm không gỉ có những yêu cầu khác với qui định trong 3.9 thì phải áp dụng những yêu cầu quy định ở 3.1.

3. Những yêu cầu đối với thép có chiều dày lớn hơn 50 mm phải do Đăng kiểm qui định trong từng trường hợp cụ thể.

4. Thép tấm có đặc tính khác so với qui định ở 3.9 phải phù hợp với qui định ở 1.1.1-2.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

1. Chế tạo thép tấm phải phù hợp với những phương pháp từ (1) đến (5) dưới đây :

(1) Cán

(2) Cán đúc

(3) Ép nổ

(4) Cán nổ

(5) Cán phủ

2. Việc áp dụng những qui trình khác với các phương pháp qui định ở -1 trên phải được Đăng kiểm chấp nhận.

3.9.3. Kim loại làm kết cấu

Kim loại gốc và kim loại phủ phải là thép tấm được cán dùng trong đóng tàu như qui định ở 3.1, còn kim loại phủ là thép cán không gỉ, ngoại trừ cấp thép SUS329J3L như qui định ở 3.5. Tuy nhiên, chiều dày tiêu chuẩn của lớp kim loại phủ phải không được nhỏ hơn 1,5 mm.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thép tấm phải được nhiệt luyện đúng với quy trình nhiệt luyện của kim loại gốc.

3.9.5. Tính chất cơ học

Tính chất cơ học của thép tấm phải phù hợp với qui định ở Bảng 7-A/ 3.31.

Bảng 7-A/ 3.31 Tính chất cơ học

Loại kim loại gốc

Cấp kim loại gốc

Thử kéo(1)

Thử giới hạn bền cắt (3)

Thử độ dai va đập

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Giới hạn bền kéo (N/mm2)

Độ giãn dài (%)

Giới hạn bền cắt (N/mm2)

Thép thường

A, B

D, E

≥ 235

≥ B (2)

Phù hợp với yêu cầu đối với kim loại gốc

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Phù hợp với yêu cầu đối với kim loại gốc

Thép có độ bền cao

A32, A36,

D32, D36,

E32, E36,

F32, F36

≥  (2)

Chú thích :

(1) Mẫu thử kéo là mẫu thử U1

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(N/mm2)

(N/mm2)

Trong đó:

t1: Chiều dày kim loại gốc (mm)

t2 : Chiều dày kim loại phủ (mm)

B : Giới hạn bền kéo của thép tấm (N/mm2)

B1 : Giới hạn bền kéo tối thiểu của kim loại gốc (N/mm2)

B2 : Giới hạn bền kéo tối thiểu của kim loại phủ (N/mm2)

y1 : Giới hạn chảy nhỏ nhất hoặc giới hạn chảy qui ước của kim loại gốc (N/mm2)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

y : Giới hạn chảy hoặc giới hạn chảy qui ước của thép tấm (N/mm2)

(3) Thử giới hạn bền cắt phải được áp dụng đối với trường hợp chiều dầy của lớp kim loại phủ không nhỏ hơn 1,5mm. Các yêu cầu đối với qui trình thử giới hạn bền cắt phải do Đăng kiểm qui định.

3.9.6. Những tính chất khác

Tùy theo mục đích sử dụng của thép tấm và theo yêu cầu của Đăng kiểm, có thể phải tiến hành thử chống ăn mòn.

3.9.7. Chọn vật mẫu

1. Một vật mẫu phải được cắt ra từ mỗi tấm thép có cùng qui trình sản xuất, và được cán từ tấm hoặc thỏi phôi dùng làm thép kim loại gốc.

2. Khi lựa chọn vật mẫu thử phải áp dụng những yêu cầu ở 3.1.6-4.

3.9.8. Chọn mẫu thử

1. Mẫu thử kéo phải được cắt theo qui định ở 3.1.7-2.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

3. Mẫu thử độ bền cắt phải được cắt theo qui định từ (1) đến (2) dưới đây :

(1) Mỗi mẫu thử phải được cắt ra từ một vật mẫu.

(2) Qui cách và kích thước của mẫu thử phải được xác định theo qui định ở Hình 7-A/ 3.3.

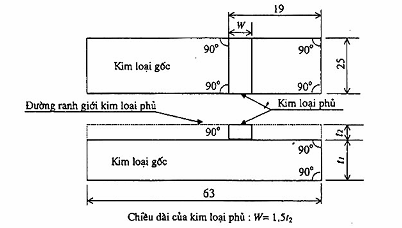

Hình 7-A/ 3.3 Qui cách và kích thước mẫu thử độ bền cắt (mm)

3.9.9. Kiểm tra bề mặt và xác định kích thước

1. Kiểm tra bề mặt và xác định kích thước là trách nhiệm của nhà chế tạo.

2. Dung sai âm chiều dày danh nghĩa của thép tấm có phủ lớp không gỉ phải do Đăng kiểm qui định.

3.9.10. Chất lượng và sửa chữa khuyết tật

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2. Bất kỳ một khuyết tật nào trên bề mặt hoặc khe nứt của vật liệu được phát hiện qua kiểm tra siêu âm có thể được sửa chữa bằng phương pháp hàn, nếu được Đăng kiểm chấp thuận.

3.9.11. Đóng dấu

1. Nếu thử đạt yêu cầu, vật liệu phải được cấp Giấy chứng nhận như qui định ở 1.5.2 và phải ghi rõ trong Giấy chứng nhận các chi tiết về qui trình chế tạo thép tấm và độ dày của kim loại phủ.

2. Ngoài những ký hiệu thể hiện cấp của thép cốt và kim loại phủ, thép tấm sau khi đã thỏa mãn những yêu cầu thử phải được đóng thêm các ký hiệu về phương pháp chế tạo.

(Thí dụ : A + SUS316L - R)

Cán

:“ -R ”

Cán đúc

:“-ER”

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

: “ -B ”

Cán nổ

: “-BR ”

Cán phủ

: “ -WR ”

3.10. Những quy định bổ sung cho tấm thép cán dùng đóng thân tàu có chiều dày trên 50 mm đến 100 mm

3.10,1. Phạm vi áp dụng

1. Những qui định này được áp dụng cho tấm thép cán dùng làm kết cấu thân tàu (kể cả các tấm dẹt có chiều rộng lớn hơn 600 mm) có chiều dày trên 50 mm đến 100 mm (sau đây, trong 3.10 gọi là “thép tấm”).

2. Những yêu cầu không được qui định ở 3.10 phải áp dụng theo qui định ở 3.1.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thép tấm được chia thành các cấp như qui định ở Bảng 7-A/ 3.32

3.10.3. Khử ôxy và thành phần hóa học

1. Việc khử ôxy và thành phần hóa học của mỗi cấp thép phải phù hợp với yêu cầu qui định ở Bảng 7-A/ 3.32. Những yêu cầu này có thể được thay đổi, nếu Đăng kiểm chấp thuận.

2. Thành phần các bon tương đương của thép có thể phải trình Đăng kiểm duyệt khi có yêu cầu.

3.10.4. Nhiệt luyện

Mỗi cấp thép phải được nhiệt luyện theo qui định ở Bảng 7-A/ 3.34.

3.10.5. Tính chất cơ học

Tính chất cơ học của thép tấm phải phù hợp với những qui định ở Bảng 7-A/ 3.34.

3.10.6. Chọn vật mẫu

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(1) Trong trường hợp đúc phôi, vật mẫu phải được cắt ra từ vị trí đỉnh phôi.

(2) Qui định đối với thử độ dai va đập của một lô thép được đưa ra ở Bảng 7-A/ 3.35.

Bảng 7-A/ 3.32 Cấp thép, khử ôxy và thành phần hóa học (%)

Loại

Cấp thép

Khử ôxy







...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thành phần hóa học (%) (1)









Hàm lượng các bon tương đương

C

Si

Mn

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

S

Cu

Cr

Ni

Mo

Al(3)

Nb

V

Ti

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

A

Lắng



≤ 0,50

≤2,5xC

(2)







...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66















B

≤ 0,21

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,35

≥ 0,60

(2)

≤ 0,035

≤ 0,035









...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66









D

Lắng và  xử lý hạt mịn







...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66











≥0,015

(6)





...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



E

≤ 0,18

(2)



≥ 0,70

(2)





...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

















Thép có độ bền cao

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

D32

E32

Lắng và xử lý hạt mịn

≤ 0,18

≤ 0,50

0,90 ÷ 1,60

≤ 0,035

≤ 0,035

≤ 0,35

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,40

≤ 0,08

≤ 0,015

0,02 ÷ 0,05

(4)(5)

0,05

÷ 0,10

(4)(5)

≤ 0,02

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(7)

A36

D36

E36











...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

















Chú thích :

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(2) Trị số (C + Mn/6) không được vượt quá 0,40%.

(3) Thành phần Al phải được thể hiện bằng axít nhôm hòa tan, nhưng có thể được xác định bằng thành phần nhôm tổng cộng. Trong trường hợp đó thành phần nhôm tổng cộng không được ít hơn 0,020%.

(4) Thép tấm phải chứa AI, Nb, V hoặc những nguyên tố làm mịn hạt khác, hoặc dưới dạng đơn nguyên tố hoặc kết hợp nhiều nguyên tố. Nếu là đơn nguyên tố thì thép tấm phải chứa nguyên tố làm mịn hạt ở mức tối thiểu được quy định. Nếu kết hợp nhiều nguyên tố thành phần tối thiểu mỗi nguyên tố không cần được xác định.

(5) Tổng thành phần Nb, VTi không được quá 0,12%.

(6) Nếu Đăng kiểm chấp thuận, có thể dùng nguyên tố làm mịn hạt không phải là Al.

(7) Phải ghi hàm lượng các bon trong Giấy chứng nhận thử. Nếu như bất kỳ cấp thép có cường độ cao được áp dụng điều kiện TMCP thì hàm lượng các bon tương đương phải thỏa mãn các yêu cầu qui định ở Bảng 7-A/ 3.33.

Bảng 7-A/ 3.33 Hàm lượng các bon tương đương của thép sản xuất theo TMCP

Cấp thép

Hàm lượng các bon tương đương (%)(1)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,36

A36, D36, E36, F36

≤ 0,38

A40, D40, E40, F40

≤ 0,40

Chú thích :

Nhà chế tạo thép và người đóng tàu có thể thỏa thuận với nhau để qui định hàm lượng các bon chặt chẽ hơn trong từng trường hợp cụ thể.

Bảng 7-A/ 3.34 Nhiệt luyện và tính chất cơ học



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thử kéo

Thử độ dai va đập (4)

Cấp thép

Nhiệt luyện(1)

Giới hạn chảy hoặc giới hạn chảy qui ước

Giới hạn bền kéo

Độ giãn dài (L = 5,65)

Nhiệt độ thử

Năng lượng hấp thụ trung bình (J)(5)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

50 < t ≤ 70

70 < t ≤ 100





(N/mm2)

(N/mm2)

(%)

(oC)

L

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

L

T

A

TMCP, N(2)







+ 20(6)

≥ 34(6)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 41(6)

≥ 27(6)

B



≥ 235

400 ÷ 490

≥ 22

0



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





D

TMCP,N (3)







-20

≥ 34

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 41

≥ 27

E

TMCP, N







-40



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





A32









0



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





D32



≥ 315

440 ÷ 590

≥ 22

-20

≥ 38

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥46

≥ 31

E32

TMCP, N







-40



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





A36









0



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





D36



≥ 355

490 ÷ 620

≥ 21

-20

41

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 50

≥ 34

E36









-40



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





Chú thích :

(1) Xem chú thích (3) Bảng 7-A/ 3.3

(2) AR hoặc CR (sau đây, trong 3.10 gọi là “ARS” hoặc “CRS”) có thể được chấp nhận, nếu được Đăng kiểm duyệt.

(3) Có thể chấp nhận CRS.

(4) L (hoặc T) có nghĩa là đường tâm dọc của mẫu thử được lấy song song (hoặc vuông góc) với hướng cán lần cuối cùng.

(5) Nếu năng lượng hấp thụ của hai mẫu thử trở lên thuộc một bộ mẫu thử nhỏ hơn năng lượng hấp thụ trung bình tối thiểu qui định hoặc năng lượng hấp thụ của một mẫu thử nhỏ hơn 70% giá trị yêu cầu thì việc thử được coi như không đạt.

(6) Có thể áp dụng nếu như nhiệt luyện là ARS hoặc CRS. (xem chú thích (2))

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Cấp thép

Nhiệt luyện và qui cách của lô thép

A

TMCP<->, N<->, CRS<25>, ARS<50>

B

TMCP<50>, N<50>, CRS<25>, ARS<25>

D

TMCP<50>, N<50>, CRS<25>

E

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

A32, A36

TMCP<50>,N<50>

D32, D36

E32, E36

TMCP<P>, N<P>

Chú thích :

Trong bảng này, những ký hiệu ghi sau ký hiệu phương pháp nhiệt luyện (xem chú thích (1) và (2) trong Bảng 7-A/ 3.34) có nghĩa là khối lượng mỗi lô thép. Ví dụ <50> và <25> có nghĩa là thép tấm có khối lượng không lớn hơn 50 tấn và 25 tấn (cùng qui trình chế tạo và cùng mẻ) được coi là một lô ; <P> có nghĩa là thép tấm phải được coi là một lô khi chúng được cán trực tiếp từ một phôi tấm hoặc phôi thỏi; và ký hiệu <-> có nghĩa là không cần phải thử độ dai va đập.

3.11. Những qui định bổ sung về tính đồng nhất theo chiều dày của thép

3.11.1. Phạm vi áp dụng

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2. Những qui định này được áp dụng cho thép cán dùng đóng thân tàu và thép cán có độ bền cao được tôi và ram ở dạng tấm hoặc thanh dẹt có chiều dày từ 15 mm trở lên.

3. Những qui định này cũng được áp dụng cho các loại thép khác với vật liệu quy định ở -2 trên, nếu Đăng kiểm thấy phù hợp.

3.11.2. Tính đồng nhất theo chiều dày

1. Tính đồng nhất theo chiều dày của thép phải phù hợp với yêu cầu qui định ở Bảng 7-A/ 3.36 thông qua kết quả thử kéo của các mẫu thử được cắt theo chiều dày đồng nhất của sản phẩm thép.

2. Có thể phải tiến hành kiểm tra siêu âm các sản phẩm thép, nếu Đăng kiểm thấy cần thiết.

3.11.3. Chọn vật mẫu thử

1. Đối với thép tấm, một vật mẫu phải được cắt ra từ mỗi tấm khi cán trực tiếp từ phôi tấm hoặc phôi thỏi.

2. Các thanh dẹt có cùng một qui trình sản xuất và trong cùng một mẻ, các thanh tương đương nhau có chiều dày không nhỏ hơn 25 mm, thì nếu cứ có khối lượng 10 tấn thì được coi là một lô (hoặc các thanh tương đương nhau có chiều dày nhỏ hơn 25 mm, nếu cứ có khối lượng 20 tấn thì cũng được coi là một lô). Khi đó một vật mẫu phải được cắt ra từ mỗi lô.

3. Mỗi vật mẫu phải được cắt ra từ một đầu (hoặc đỉnh phôi) thuộc phần tương ứng với đoạn giữa theo chiều ngang của thanh dẹt hoặc tấm (xem Hình 7-A/ 3.4).

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Hình 7-A/ 3.4 Chọn vật mẫu thử

Bảng 7-A/ 3.36 Tính đồng nhất theo chiều dày

Cấp thép

Độ co thắt

Giá trị trung bình của ba mẫu thử (%)

Giá trị của một mẫu thử (%)

A, B, D, E





...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





A36, D36, E36, F36





A40, D40, E40, F40





A43, D43, E43, F43

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



A47, D47, E47, F47

≥ 25

≥ 20

A51, D51, E51, F51





A56, D56, E56, F56



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

A63, D63, E63, F63





A63N, D63N, E63N, F63N





A70, D70, E70, F70





...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





3.11.4. Chọn mẫu thử

1. Ba mẫu thử kéo phải được cắt ra từ một vật mẫu theo chiều dày đồng nhất của thép.

2. Mẫu thử phải được cắt theo đúng kích thước như qui định ở Bảng 7-A/ 3.37.

3. Nếu chiều dày của sản phẩm thép không thể cắt được mẫu thử đủ dài để kẹp trên máy thử, thì cho phép hàn thêm vào các đầu mẫu thử. Việc hàn này phải không được làm hỏng phần chiều dài đoạn lăng trụ.

3.11.5. Thử bổ sung trước khi loại bỏ

1. Nếu giá trị trung bình của ba mẫu thử nhỏ hơn giá trị qui định hoặc nếu một giá trị nhỏ hơn giá trị qui định thì có thể thử bổ sung thêm ba mẫu thử trong số các mẫu thử còn lại.

2. Giá trị trung bình của cả sáu mẫu thử phải lớn hơn giá trị qui định và không một mẫu thử nào trong ba mẫu thử lần sau có giá trị nhỏ hơn qui định.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Sản phẩm thép phù hợp với những yêu cầu qui định ở 3.11 thì phải đóng thêm ký hiệu “Z25” vào sau ký hiệu cấp thép. (Thí dụ : D36 - Z25 thay cho thép D36).

Bảng 7-A/ 3.37 Kích thước của mẫu thử

Chiều dày của sản phẩm thép t (mm)

Đường kính mẫu thử d (mm)

Chiều dài đoạn lăng trụ L (mm)

15 ≤ t ≤ 25

d = 10

15 ≤ L

25 < t

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

CHƯƠNG 4 ỐNG THÉP

4.1. Ống thép dùng chế tạo nồi hơi và thiết bị trao đổi nhiệt

4.1.1. Phạm vi áp dụng

1. Những qui định trong 4-1 được áp dụng cho các ống thép dùng vào việc truyền nhiệt qua mặt trong hoặc mặt ngoài ống ; thí dụ : ống khói, ống nước, ống giằng, ống quá nhiệt của nồi hơi và các ống khác dùng cho thiết bị trao đổi nhiệt làm việc ở nhiệt độ cao, v.v... (sau đây, trong 4.1 gọi là “ống thép”).

2. Ống thép có đặc tính khác với qui định ở 4.1, phải phù hợp với những yêu cầu qui định ở 1.1.1-2.

4.1.2. Cấp của ống thép

Ống thép được phân thành 7 cấp như đưa ra ở Bảng 7-A/ 4.1.

Bảng 7-A/ 4.1 Cấp của ống thép

Cấp ống

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Đặc điểm

Cấp 2

STB 33

Ống thép liền các bon thép và ống thép được hàn bằng phương pháp điện trở

Cấp 3

STB 35

Ống thép liền lắng các bon thấp và ống thép được hàn bằng phương pháp điện trở

Cấp 4

STB 42

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Cấp 12

STB 12

Ống thép liền hợp kim ½ Mo và ống thép được hàn bằng phương pháp điện trở

Cấp 22

STB 22

Ống thép liên hợp kim 1Cr - ½Mo và ống thép được hàn bằng phương pháp điện trở

Cấp 23

STB 23

Ống thép liền hợp kim 1¼Cr - ½Mo - ¾Si

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

STB 24

Ống thép liền hợp kim 2¼Cr -1Mo và ống thép được hàn bằng phương pháp điện trở

Chú thích:

Những ký hiệu chỉ rõ phương pháp chế tạo phải được viết vào sau những ký hiệu trong Bảng như sau :

- Ống thép liền đúc nóng :- S - H

- Ống thép liền kéo nguội : - S - C

- Ống thép được hàn bằng phương pháp điện trở làm việc ở điều kiện không nóng và không lạnh : - E - G

- Ống thép được hàn bằng phương pháp điện trở làm việc ở trạng thái nóng : - E - H

- Ống thép được hàn bằng phương pháp điện trở làm việc ở trạng thái lạnh : - E -C

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Ống thép phải được nhiệt luyện theo những qui định ở Bảng 7-A/4.2.

4.1.4. Thành phần hóa học

Ống thép phải có thành phần hóa học như qui định ở Bảng 7-A/ 4.3.

4.1.5. Tính chất cơ học

Ống thép phải thỏa mãn những yêu cầu về tính chất cơ học sau đây :

(1) Thử kéo :

Ống thép phải thỏa mãn những yêu cầu được qui định ở Bảng 7-A/ 4.4

Bảng 7-A/ 4.2 Nhiệt luyện ống thép

Cấp ống

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Ống thép được hàn theo phương pháp điện trở

Công nghệ nóng

Công nghệ nguội

Hàn

Công nghệ nóng

Công nghệ nguội

Cấp 2



Ủ ở nhiệt độ thấp, thường hóa hoặc ủ hoàn toàn

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Như kéo(1)

Thường hóa(2)

Cáp 3

Như kéo(1)





Cấp 4



Thường hóa

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thường hóa(2)

Cấp 12

Ủ ở nhiệt độ thấp, ủ đẳng nhiệt, ủ hoàn toàn, thường hóa hoặc thường hóa và ram

Ủ đẳng nhiệt, ủ hoàn toàn, thường hóa hoặc thường hóa và ram

Cấp 22

Ủ ở nhiệt độ thấp, ủ đẳng nhiệt, ủ hoàn toàn hoặc thường hóa và ram

Ủ đẳng nhiệt, ủ hoàn toàn hoặc thường hóa và ram

Cấp 23

Ủ đẳng nhiệt, ủ hoàn toàn hoặc thường hóa và ram ở nhiệt độ 650oC trở lên

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Cấp 24

Ủ đẳng nhiệt, ủ hoàn toàn hoặc thường hóa và ram ở nhiệt độ 6500 trở lên

Chú thích :

(1) Ủ ở nhiệt độ thấp hoặc thường hóa có thể được áp dụng, nếu cần thiết.

(2) Trước khi làm nguội phải ủ đối với ống thép hàn theo phương pháp điện trở gia công nguội được thường hóa .

Bảng 7-A/ 4.3 Thành phần hóa học

Cấp ống

Thành phần hóa học (%)

C

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Mn

P

S

Cr

Mo

Cấp 2

≤ 0,18

≤ 0,35

0,25 ÷ 0,60

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,035

Cấp 3

≤ 0,18

0,10 ÷ 0,35

0,30 ÷ 0,60

≤ 0,035

≤ 0,035

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Cấp 4

≤ 0,32

0,10 ÷ 0,35

0,30 ÷ 0,80

≤ 0,035

≤ 0,035

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0,10 ÷ 0,20

0,10 ÷ 0,50

0,30 ÷ 0,80

≤ 0,035

≤ 0,035

0,45 ÷ 0,65

Cấp 22

≤ 0,15

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0,30 ÷ 0,60

≤ 0,030

≤ 0,035

0,80 ÷ 1,25

0,45 ÷ 0,65

Cấp 23

≤ 0,15

0,50 ÷ 1,00

0,30 ÷ 0,60

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,030

1,00 ÷ 1,50

0,45 ÷ 0,65

Cấp 24

≤ 0,15

≤ 0,50

0,30 ÷ 0,60

≤ 0,030

≤ 0,030

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0,87÷ 1,13

Chú thích:

Trong trường hợp nếu được Đăng kiểm chấp nhận, thép cấp 3 và cấp 4 có thể là thép lắng có hàm lượng Si dưới 0,10%.

Bảng 7-A/ 4.4 Thử kéo

Cấp ống

Giới hạn chảy hoặc giới hạn chảy qui ước ( N/mm2)

Giới hạn bền kéo (N/mm2)

Độ giãn dài ( % ) (L = 5,65)

Cấp 2

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 325

≥ 26(22)

Cấp 3

≥ 175

≥ 340

≥ 26(22)

Cấp 4

≥ 255

≥ 410

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Cấp 12

≥ 205

≥ 380

≥ 21(17)

Cấp 22,23 và 24

≥ 205

≥ 410

≥ 21(17)

Chú thích :

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(2) Trường hợp mẫu thử được cắt ra từ ống hàn điện trở không có dạng hình ống thì nó phải được cắt sao cho đường hàn không nằm trong mẫu thử.

(2) Thử làm bẹp

Một đoạn ống được lấy ra từ đầu ống phải được thử làm bẹp ở trạng thái nguội bằng cách dùng hai tấm phẳng đặt song song ép lại mà không bị nứt hoặc có khuyết tật rỗ cho đến khi khoảng cách giữa hai tấm phẳng đạt đến giá trị nhỏ hơn giá trị H tính theo công thức sau. Trong trường hợp này, chiều dài L của mẫu thử phải được lấy không nhỏ hơn 50 mm, nhưng không được lớn hơn 100 mm. Tuy nhiên, đối với ống có chiều dày bằng 15% đường kính ngoài trở lên, có thể dùng mẫu thử kiểu C để thử, phần chu vi bị cắt của mẫu thử chữ C được đưa ra ở Hình 7-A/4.2.

Trong đó:

H : Khoảng cách giữa hai tấm phẳng để ép (mm).

t : Chiều dày ống (mm).

D : Đường kính ngoài của ống (mm).

e : Hằng số được lấy theo Bảng 7-A/ 4.5, tùy thuộc vào cấp của ống.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Ống cấp 2 và 3

0,09

Các cấp ống khác

0,08

Đối với ống được hàn bằng phương pháp điện trở, đường hàn phải được đặt vuông góc với lực tác dụng, như trong Hình 7-A/ 4.1. Nếu mẫu thử kiểu C được sử dụng, mẫu thử phải được đặt như Hình 7-A/ 4.2.

Hình 7-A/ 4.1 Thử làm bẹp

(3) Thử bẻ gờ

Một đoạn ống được cắt ra từ đầu cuối của ống phải được bẻ gờ nguội. Đường kính ngoài của gờ không được nhỏ hơn giá trị quy định ở Bảng 7-A/ 4.6. Gờ phải vuông góc với trục ống mà không có vết nứt hoặc chỗ rỗ. Trong trường hợp này, sau khi bẻ gờ mẫu thử phải có chiều dài L đo theo phần ống còn lại, không được nhỏ hơn 0,5D. Việc thử này chỉ tiến hành cho các ống cấp 2 có chiều dày thành ống không lớn hơn 1/10 đường kính ngoài của nó và không lớn hơn 5 mm.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Hình 7-A/ 4.2 Thử làm bẹp cho mẫu thử chữ C

Bảng 7-A/ 4.6 Đường kính ngoài của gờ sau khi bẻ

Đường kính ngoài của ống D (mm)

Đường kính ngoài của gờ (mm)

D < 63

1,3 D

D ≥ 63

D + 20

(4) Thử nong ống :

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Bảng 7-A/ 4.7 Đường kính ngoài của đầu ống sau khi nong ống

Cấp ống

Đường kính ngoài của đầu ống (mm)

Cấp 2, 3 và 4

1,2 D

Cấp 12,22,23 và 24

1,14 D

(5) Thử nén ống

Nếu Đăng kiểm yêu cầu, phải tiến hành thử nén cho ống thép cấp 2. Chiều cao đoạn ống thử lấy bằng 65 mm. Đoạn ống này phải chịu nén dọc mà không bị nứt hoặc rạn khi đạt đến chiều cao qui định ở Bảng 7-A/4.8.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Chiều dày ống t(mm)

Chiều cao đoạn ống sau khi thử nén

t ≤ 3,4

19 mm hoặc tới khi mặt ngoài nếp gấp chạm nhau

t > 3,4

32 mm

(6) Thử dập bẹp ngược chiều

Một đoạn ống dài 100 mm cắt ra từ ống thép và được xẻ rãnh theo chiều dọc ống ở phía đối diện với đường hàn. Sau đó bẻ ngửa ra và đập bẹp đoạn ống không được có vết nứt hoặc khuyết tật ở phía trong của đường hàn và cũng không được có độ lệch tâm, lỗ thủng hoặc chồng mép. Việc thử này chỉ áp dụng đối với ống thép chế tạo bằng phương pháp hàn điện trở.

(7) Thử thủy lực

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(b) Áp suất thử qui định ở (a) không yêu cầu phải lớn hơn áp suất tính theo công thức sau :

Trong đó:

P : Áp suất thử thủy lực (MPa)

t : Chiều dày ống (mm)

D : Đường kính ngoài của ống (mm)

S : 60% giá trị giới hạn chảy tối thiểu hoặc giới hạn chảy qui ước (N/mm2)

(c) Nếu mỗi ống đều được thử thủy lực theo qui trình chế tạo của nhà máy, các ống được đóng số liên tục và các kết quả được thông báo cho Đăng kiểm thì Đăng kiểm viên có thể không cần chứng kiến khi thử.

(d) Khi thấy cần thiết, Đăng kiểm có thể yêu cầu thử không phá hủy thay cho thử thủy lực như đã qui định ở (a).

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Các mẫu thử phải được cắt từ mỗi cấp ống và cỡ ống đã được nhiệt luyện trong cùng một lò luyện, cùng một thời gian hoặc từ mỗi cấp ống và cỡ ống không qua nhiệt luyện, theo yêu cầu qui định ở (1) và (2) dưới đây :

(1) Ống thép tròn trơn

(a) Ống cấp 2 :

Mỗi đoạn ống mẫu phải được lấy ra từ một lô ống với số lượng 100 ống hoặc ít hơn. Các mẫu thử kéo, thử đập bẹp, thử bẻ gờ hoặc thử nong ống, mỗi loại mẫu phải được cắt ra từ các đoạn ống mẫu đó.

(b) Ống không phải là ống cấp 2 :

Một đoạn ống mẫu phải được chọn từ một lô với số lượng 50 ống hoặc phần dư của 50 ống này. Các mẫu thử kéo, thử nong ống và thử đập bẹp (mỗi loại một mẫu thử) phải được cắt ra từ các đoạn ống mẫu đó.

(2) Ống thép hàn theo phương pháp điện trở

Đối với ống thép được hàn theo phương pháp điện trở, ngoài những qui định ở (1) trên, một đoạn ống mẫu phải được chọn từ mỗi lô với số lượng 100 ống hoặc phần dư của 100 ống này. Một mẫu thử đập bẹp ngược chiều phải được cắt ra từ mỗi ống mẫu.

(3) Mẫu thử kéo phải thỏa mãn những yêu cầu qui định ở Bảng 7-A/ 2.1

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Dung sai đường kính ngoài và chiều dày ống phải tuân theo những qui định ở Bảng 7-A/ 4.9.

4.1.8. Chất lượng

Ống thép phải có chất lượng đồng nhất và không có khuyết tật có hại. Đối với ống thép được hàn theo phương pháp điện trở, nếu ở phía ngoài ống có vảy hàn thì phải được tẩy sạch và đánh bóng. Nếu phía bên trong ống có vảy hàn nhô quá cao thì phải tẩy sao cho chiều cao không quá 0,25 mm.

4.1.9. Đóng dấu

Tôn hoặc nhãn hiệu của Nhà sản xuất, cấp của ống, ký hiệu phương pháp chế tạo, quy cách ống phải được đóng rõ ràng hoặc chạm nổi trên mỗi thân ống, nếu đường kính ngoài của ống từ 30 mm trở lên và dán mác trên mỗi bó hoặc thùng đựng ống nếu đường kính, ngoài của ống nhỏ hơn 30 mm. Để chứng tỏ rằng ống thép thỏa mãn các yêu cầu liên quan, phải đóng dấu của Đăng kiểm bên cạnh các ký hiệu nói trên.

Bảng 7-A/ 4.9 Dung sai kích thước ống

Dung sai đường kính ngoài (mm)

Đường kính ngoài của ống (mm)

Loại

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

100 ≤ D < 160

160 ≤ D < 200

200 ≤ D

Ống dẫn đúc nóng

+0,4

-0,8

+0,4

-1,2

+0,4

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

+0,4

-2,4

Đường kính ngoài của ống (mm)

Loại

D < 25

25 ≤ D < 40

40 ≤ D < 50

50 ≤ D < 60

60 ≤ D < 80

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

100 ≤ D < 120

120 ≤ D < 160

160 ≤ D < 200

D ≤ 200











...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66









Ống liền kéo nguội và ống được hàn bằng phương pháp điện trở, gia công nguội

± 0,10

± 0,15

± 0,20

± 0,25

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

± 0,40

+ 0,40

- 0,60

+ 0,40

- 0,80

+ 0,40

- 1,20

+ 0,4

- 1,60

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

± 0,15

± 0,20

± 0,25

± 0,30

± 0,40

+ 0,40

- 0,60

+ 0,40

- 0,80

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- 1,00

+ 0,40

- 1,20

+ 0,4

- 1,60

(b) Dung sai chiều dày (%, trừ những chỗ có qui định khác)

Loại

Chiều dày t,  (mm)

Đường kính ngoài D(mm)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2 ≤ t < 2,4

2,4 ≤ t < 3,8

3,8 ≤ t < 4,6

4,6 ≤ t

Ống liền đúc nóng

D < 100

+ 40

0

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0

+ 33

0

+ 28

0

D ≥ 100

+ 35

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

+ 33

0

+ 28

0

Ống liền kéo nguội và ống được hàn bằng phương pháp điện trở, gia công nguội

D < 40

+ 0,4 mm

0

+20

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

D ≥ 40

+22

0

Ống làm bằng phương pháp điện trở, không gia công nguội

D < 40

+ 0,3 mm

0

+18

0

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

+18

0

Chú thích :

Đối với ống liền đúc nóng, tùy theo chiều dày thành ống, dung sai chiều dày phải nhỏ hơn 22,8% chiều dày thành ống. Đối với ống có chiều dày nhỏ hơn 5,6 mm không áp dụng qui định này.

4.2. Ống thép dùng chế tạo đường ống chịu áp lực

4.2.1. Phạm vi áp dụng

1. Những qui định trong 4.2 được áp dụng cho ống thép dùng làm đường ống thuộc nhóm 1 và nhóm 2 như qui định ở Phần 3 (sau đây, trong 4.2 gọi là “ống thép”).

2. Ngoài những qui định ở 1.2 ,1.4 và từ 4.2.2 đến 4.2.9, ống thép các bon dùng làm đường ống thường, qui định ở 12.1.5-1, Phần 3, phải phù hợp với những yêu cầu (1) và (2) dưới đây :

(1) Ống thép phải phù hợp với những yêu cầu ở các TCVN tương ứng (ống thép các bon dùng làm đường ống thường) hoặc các tiêu chuẩn tương đương khác.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

3. Ống thép có đặc tính khác với 4.2, phải phù hợp với những qui định ở 1.1.1-2.

4.2.2. Cấp của ống thép

Ống thép được phân thành 12 cấp như qui định ở Bảng 7-A/ 4.10.

4.2.3. Nhiệt luyện

Ống thép phải được nhiệt luyện phù hợp với qui định ở Bảng 7-A/ 4.11.

4.2.4. Thành phần hóa học

Ống thép phải có thành phần hóa học như qui định ở Bảng 7-A/ 4.12.

Bảng 7-A/4.10 Cấp của ống thép

Cấp ống

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Mô tả

Ống cấp 1

Số 2

STPG 38

Ống liền bằng thép các bon thấp và ống thép hàn điện trở

Số 3

STPG 42

Ống liền bằng thép các bon vừa và ống thép hàn điện trở

Ống cấp 2

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

STS 38

Ống liền bằng thép lắng các bon thấp

Số3

STS 42

Ống liền bằng thép lắng các bon trung bình

Số 4

STS 49

Ống cấp 3

Số 2

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Ống liền bằng thép lắng các bon thấp hạt thô và ống thép hàn điện trở

Số 3

STPT 42

Ống liền bằng thép lắng các bon trung bình hạt thô và ống thép hàn điện trở

Số 4

STPT 49

Ống liền bằng thép các bon trung bình lắng hạt thô

Số 12

STPA 12

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Ống cấp 4

Số 22

STPA 22

Ống liền bằng thép hợp kim ½ Mo 1Cr

Số 23

STPA 23

Ống liền bằng thép hợp kim 1 ¼ Cr - ½ Mo - ¾ Si

Số 24

STPA 24

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Chú thích :

Ký hiệu phương pháp chế tạo phải được ghi vào cuối những ký hiệu trên như sau :

Ống trên cán nóng : - S - H

Ống liền kéo nguội: - S - C

Ống hàn điện trở ngoài ống chế tạo theo công nghệ nóng và lạnh : - E - G

Ống hàn điện trở theo công nghệ nóng : - E- H

Ống hàn điện trở theo công nghệ lạnh : - E - C

Bảng 7-A/ 4.11 Nhiệt luyện

Cấp ống

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Ống thép hàn điện trở

Cán nóng

Kéo nguội

Như hàn

Cán nóng

Cán nguội

Ống cấp 1

Số 2

Như kéo

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Như hàn

Như kéo

Số 3

Ống cấp 2

Số 2

Như kéo(1)

Ủ ở nhiệt độ thấp hoặc thường hóa



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



Số 3

Như kéo(1)

Ủ ở nhiệt độ thấp hoặc thường hóa





Số 4



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





Ống cấp 3

Số 2

Như kéo(1)

Ủ ở nhiệt độ thấp hoặc thường hóa

Ủ ở nhiệt độ thấp hoặc thường hóa

Như kéo(1)

Ủ ở nhiệt độ thấp hoặc thường hóa

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Số 4





Số 12

Ủ ở nhiệt độ thấp, ủ đẳng nhiệt, ủ hoàn toàn, thường hóa hoặc thường hóa và ram

Ống cấp 4

Số 22

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



Số 23

Ủ đẳng nhiệt, ủ toàn phần hoặc thường hóa và ram ở nhiệt độ 650oC trở lên



Số 24

Chú thích :

(1) Ủ ở nhiệt độ thấp hoặc thường hóa có thể phải được áp dụng, nếu cần thiết.

Bảng 7-A/4.12 Thành phần hóa học

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thành phần hóa học (%)

C

Si

Mn

P

S

Cr

Mo

Ống cấp 1

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,25

≤ 0,35

0,30 ÷ 0,90

≤ 0,040

≤ 0,040

Số 3

≤ 0,30

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0,30 ÷ 1,00

≤ 0,040

≤ 0,040

Ống cấp 2

Số 2

≤ 0,25

0,10 ÷ 0,35

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,035

≤ 0,035

Số 3

≤ 0,30

0,10 ÷ 0,35

0,30 ÷ 1,40

≤ 0,035

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Số 4

≤ 0,33

0,10 ÷ 0,35

0,30 ÷ 1,50

≤ 0,035

≤ 0,035

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Ống cấp 3

Số 2

≤ 0,25

0,10 ÷ 0,35

0,30 ÷ 0,90

≤ 0,035

≤ 0,035

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,30

0,10 ÷ 0,35

0,30 ÷ 1,00

≤ 0,035

≤ 0,035

Số 4

≤ 0,33

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0,30 ÷ 1,00

≤ 0,035

≤ 0,035

Ống cấp 4

Số 12

0,10 ÷ 0,20

0,10 ÷ 0,50

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,035

≤ 0,035

0,45 ÷ 0,65

Số 22

≤ 0,15

≤ 0,50

0,30 ÷ 0,60

≤ 0,035

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0,80 ÷ 1,25

0,45 ÷ 0,65

Số 23

≤ 0,15

0,50 ÷ 1,00

0,30 ÷ 0,60

≤ 0,030

≤ 0,030

1,00 ÷ 1,50

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Số 24

≤ 0,15

≤ 0,50

0,30 ÷ 0,60

≤ 0,030

≤ 0,030

1,90 ÷ 2,60

0,87 ÷ 1,13

4.2.5. Tính chất cơ học

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(1) Thử kéo

Ống thép phải được thử kéo và có tính chất cơ học thỏa mãn yêu cầu qui định ở Bảng 7-A/ 4.13.

(2) Thử uốn

Một đoạn ống mẫu thử uốn được cắt ra từ đoạn cuối của ống thép với chiều dài đủ để uốn nguội đến giá trị như qui định ở Bảng 7-A/ 4.14, mà không có vết nứt hoặc khuyết tật trên thành ống. Đối với ống thép cấp không cần thử uốn.

Bảng 7-A/ 4.13 Thử kéo

Cấp ống

Giới hạn chảy hoặc giới hạn chảy qui ước (N/mm2)

Giới hạn bền kéo (N/mm2)

Độ giãn dài (%)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Ống cấp 1số 2

Ống cấp 2 số 2

Ống cấp 3 số 2

≥ 215

≥ 370

≥ 24 (20)

Ống cấp 1 số 3

Ống cấp 2 số 3

Ống cấp 3 số 3

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 410

≥ 21 (17)

Ống cấp 2 số 4

Ống cấp 3 số 4

≥ 275

≥ 480

≥ 19 (15)

Ống cấp 4 số 12

≥ 205

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 21 (17)

Ống cấp 4 số 22

Ống cấp 4 số 23

Ống cấp 4 số 24

≥ 205

≥ 410

≥ 21 (17)

Chú thích :

(1) Những yêu cầu về độ giãn dài ghi ở ngoặc đơn trong Bảng được áp dụng trong trường hợp mẫu thử được cắt theo chiều ngang. Trong trường hợp này, sau khi làm bẹp, cuống thử phải được ủ để khử ứng suất dư ở nhiệt độ từ 600oC đến 650oC.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Bảng 7-A/ 4.14 Thử uốn

Cấp ống

Góc uốn

Bán kính uốn trong

1, 2 và 3

90o

Sáu lần đường kính ngoài của ống

Chú thích :

(1) Ống thép hàn điện trở phải được uốn sao cho phần đường hàn bị uốn là lớn nhất.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Cấp ống

Ống cấp 1 số 3

Ống cấp 2 số 3

Ống cấp 3 số 3

Ống cấp 2 số 4

Ống cấp 3 số 4

Ống cấp 1 số 2

Ống cấp 2 số 2

Ống cấp 3 số 2

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

e

0,07

0,08

(3) Thử làm bẹp

Một đoạn ống được cắt ra từ đầu ống phải được thử làm bẹp ở trạng thái nguội bằng hai tấm phẳng đặt song song ép lại mà không có vết nứt hoặc khuyết tật. Khoảng cách giữa hai tấm phẳng phải sao cho đạt đến giá trị nhỏ hơn giá trị H tính theo công thức dưới đây. Trong trường hợp này, chiều dày mẫu thử phải thỏa mãn yêu cầu qui định ở 4.1.5 (2). Tuy nhiên, đối với ống có chiều dày bằng 15 % đường kính ngoài trở lên, có thể dùng mẫu thử kiểu chữ C để thử, phần chu vi bị cắt của mẫu thử chữ C được đưa ra ở Hình 7-A/ 4.2.

(a) Khoảng cách giữa 2 tấm phẳng ép dùng để làm bẹp mẫu thử đối với các mẫu thử không phải là ống hàn điện trở cấp 1:

Trong đó:

H : Khoảng cách giữa hai tấm phẳng (mm).

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

D : Đường kính ngoài ống (mm).

e : Hằng số lấy theo Bảng 7-A/ 4.15

(b) Ống hàn điện trở cấp 1:

 cho phần có đường hàn

 cho những phần khác

Đối với ống hàn điện trở, đường hàn phải được đặt vuông góc với hướng lực ép như ở Hình 7/4.1. Đối với mẫu thử chữ C, khi thử làm bẹp, mẫu thử được đặt như Hình 7-A/ 4.2.

(4) Thử thủy lực

(a) Các ống phải được thử thủy lực với áp suất qui định ở Bảng 7-A/ 4.16.

(b) Nếu khách hàng yêu cầu thử với áp suất lớn hơn áp suất qui định ở (a) thì phải thử ống thép với áp suất do khách hàng yêu cầu.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Trong đó:

P : Áp suất thử thủy lực (MPa)

D : Đường kính ngoài của ống (mm)

t : Chiều dày ống (mm)

S : 60% giá trị giới hạn chảy tối thiểu hoặc giới hạn chảy qui ước (N/mm2).

(c) Nếu mỗi ống đều được thử thủy lực theo qui trình trong quá trình chế tạo của nhà máy và các ống được đánh số liên tục và các kết quả thử được thông báo cho Đăng kiểm, thì Đăng kiểm viên có thể không cần chứng kiến khi thử.

(d) Nếu cần thiết, Đăng kiểm có thể yêu cầu tiến hành kiểm tra không phá hủy thay cho thử thủy lực theo quy định ở (a) trên.

4.2.6. Chọn mẫu thử

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(1) Ống cấp 1

Phải chọn một ống mẫu từ một lô ống như qui định trong Bảng 7-A/4.17, một mẫu thử kéo và thử làm bẹp phải được cắt ra từ mỗi ống mẫu. Đối với ống có đường kính bằng 50 mm trở xuống, mẫu thử làm bẹp có thể được thay cho mẫu thử uốn.

(2) Ống cấp 2 và 3

Một mẫu thử kéo và thử làm bẹp phải được cắt ra từ mỗi ống mẫu chọn ra từ mỗi lô có số lượng 50 ống hoặc phần dư của 50 ống. Ống có đường kính ngoài 50 mm trở xuống có thể thay mẫu thử làm bẹp cho mẫu thử uốn.

(3) Ống cấp 4

Một mẫu thử kéo và thử làm bẹp phải được cắt ra từ mỗi ống mẫu chọn ra từ mỗi lô có số lượng 50 ống hoặc phần dư của 50 ống.

(4) Mẫu thử kéo phải phù hợp với yêu cầu qui định ở Bảng 7-A/ 2.1.

Bảng 7-A/ 4.16 Qui cánh ống và áp suất thử thủy lực

Đường kính danh nghĩa

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Đường kính ngoài

(mm)

Chiều dày danh nghĩa (mm)

Số hiệu qui cách 10 (10S)

Số hiệu qui cách 20 (20S)

Số hiệu qui cách 30

Số hiệu qui cách 40

Số hiệu qui cách 60

Số hiệu qui cách 80

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Số hiệu qui cách 120

Số hiệu qui cách 140

Số hiệu qui cách 160

6

10,5

(1,2)

(1,5)

-

1,7

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2,4

-

-

-

-

8

13,8

(1,65)

(2,0)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2,2

2,4

3,0

-

-

-

-

10

17,3

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(2,0)

-

2,3

2,8

3,2

-

-

-

-

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

21,7

(2,10)

(2,5)

-

2,8

3,2

3,7

-

-

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

4,7

20

27,2

(2,1)

(2,5)

-

2,9

3,4

3,9

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

-

-

5,5

25

34,0

(2,8)

(3,0)

-

3,4

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

4,5

-

-

-

6,4

32

42,7

(2,8)

(3,0)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

3,6

4,5

4,9

-

-

-

6,4

40

48,6

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(3,0)

-

3,7

4,5

5,1

-

-

-

7,1

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

60,5

(2,8)

3,2 (3,5)

-

3,9

4,9

5,5

-

-

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

8,7

65

76,3

(3,0)

4,5 (3,5)

-

5,2

6,0

7,0

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

-

-

9,5

80

89,1

(3,0)

4,5 (4,0)

-

5,5

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

7,6

-

-

-

11,1

90

101,6

(3,0)

4,5 (4,0)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

5,7

7,0

8,1

-

-

-

12,7

100

114,3

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

4,9 (4,0)

-

6,0

7,1

8,6

-

11,1

-

13,5

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

139,8

(3,4)

5,1 (5,0)

-

6,6

8,1

9,5

-

12,7

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

15,9

150

165,2

(3,4)

5,5 (5,0)

-

7,1

9,3

11,0

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

14,3

-

18,2

200

216,3

(4,0)

6,4 (6,5)

7,0

8,2

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

12,7

15,1

18,2

20,6

23,0

250

267,4

(4,0)

6,4 (6,5)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

9,3

12,7

15,1

18,1

21,4

25,4

28,6

300

318,5

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

6,4 (6,5)

8,4

10,3

14,3

17,4

21,4

25,4

28,6

33,3

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

355,6

6,4

7,9

9,5

11,1

15,1

19,0

23,8

27,8

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

35,7

400

406,4

6,4

7,9

9,5

12,7

16,7

21,4

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

30,9

36,5

40,5

450

457,2

6,4

7,9

11,1

14,3

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

23,8

29,4

34,9

39,7

45,2

500

508,0

6,4

9,5

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

15,1

20,6

26,2

32,5

38,1

44,4

50,0

550

558,8

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

9,5

12,7

15,9

22,2

28,6

34,9

41,3

47,6

54,0

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

609,4

6,4

9,5

14,3

17,5

24,6

31,0

38,9

46,0

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

59,5

650

660,4

7,9

12,7

-

18,9

26,4

34,0

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

49,1

56,6

64,2

Áp suất thử thủy lực (MPa)

2,0

3,5

5,0

6,0

9,0

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

15

18

20

20

Chú thích :

Giá trị chiều dày danh nghĩa trong ngoặc đơn áp dụng cho ống thép không gỉ.

Bảng 7-A/ 4.17 Số ống mẫu từ mỗi lô

Đường kính ngoài D (mm)

Số ống mẫu từ mỗi lô

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Một ống đối với mỗi lô ống có số lượng 1000 ống hoặc phần dư của 1000 ống

70 ≤ D < 160

Một ống đối với mỗi lô ống có số lượng 500 ống hoặc phần dư của 500 ống

160 ≤ D < 350

Một ống đối với mỗi lô ống có số lượng 250 ống hoặc phần dư của 250 ống

D > 350

Một ống đối với mỗi lô ống có số lượng 150 ống hoặc phần dư của 150 ống

4.2.7. Dung sai kích thước ống

Dung sai đường kính ngoài và chiều dày ống phải thỏa mãn yêu cầu qui định ở Bảng 7-A/ 4.18.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Loại

Đường kính ngoài D(mm)

Dung sai đường kính ngoài

Dung sai chiều dày thành ống

Cấp 1

Cấp 2, 3 và 4

Ống liền đúc nóng

D < 50

± 0,5 mm

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

+ 0,6 mm

- 0,5 mm

Chiều dày ống:

t < 4 (mm)

± 0,5 mm

50 ≤ D 160

± 1 %

Chiều dày ống:

t ≥ 4 (mm )

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- 12,5%

Chiều dày ống:

t ≥ 4 (mm)

± 12,5%

160 ≤ D 200

± 1,6 mm

D ≥ 200

± 0,8 %(2)

Ống liền được kéo nguội và ống được hàn bằng phương pháp điện trở

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

± 0,3 mm

Chiều dày ống:

t < 3 (mm)

± 0,3 mm

Chiều dày ống:

t < 2 (mm)

± 0,2 mm

D ≥ 40

± 0,8%(2)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

t ≥ 3 (mm)

± 10%

Chiều dày ống:

t ≥ 2 (mm)

± 10%

Chú thích:

(1) Đối với ống thép liền đúc nóng cấp 2, 3 và 4, dung sai cho phép và sự khác nhau của chiều dày thành ống phải không được lớn hơn 20% chiều dày thành ống. Những ống có chiều dày nhỏ hơn 5,6 mm, không áp dụng qui định này.

(2) Đối với ống có đường kính ngoài bằng và lớn hơn 350 mm, chu vi có thể được xem như là cơ sở đối với dung sai đường kính ngoài ống. Trong trường hợp này, dung sai là ± 0,5 %.

4.2.8. Chất lượng

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

4.2.9. Đóng dấu

Trước khi xuất xưởng, tên hoặc nhãn hiệu của nhà chế tạo, ký hiệu cấp ống thép, ký hiệu phương pháp chế tạo và qui cách ống phải được đóng hoặc khắc vào từng ống có đường kính ngoài từ 60 mm trở lên và đóng vào mác gắn vào mỗi bó ống có đường kính ngoài từng ống nhỏ hơn 60 mm. Để chứng tỏ ống thép đã thỏa mãn các yêu cầu, dấu của Đăng kiểm phải được đóng gần những ký hiệu nói trên.

4.3. Ống thép không gỉ

4.3.1. Phạm vi áp dụng

1. Những qui định trong 4.3 được áp dụng cho ống thép không gỉ sử dụng ở nhiệt độ thấp hoặc ở điều kiện chống ăn mòn (sau đây, trong 4.3 gọi là “ống thép không gỉ”).

2. Ống thép không gỉ có đặc tính khác với yêu cầu qui đinh ở 4.3 thì phải phù hợp với yêu cầu qui định ở 1.1.1-2.

4.3.2. Cấp của ống thép không gỉ

Ống thép không gỉ được phân thành 10 loại như đưa ra ở trong Bảng 7-A/ 4.19.

Bảng 7-A/ 4.19 Cấp và thành phần hóa học của ống thép không gỉ

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thành phần hóa học (%)

C

Si

Mn

P

S

Ni

Cr

Mo

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

304TP

≤ 0,08









8,0 ÷ 11,0

18,0 ÷ 20,0



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

304LTP

≤ 0,03

≤ 1,00







9,0 ÷ 13,0





...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

309STP

≤ 0,08









12,0 ÷ 15,0

22,0 ÷ 24,0



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

310STP

≤ 1,50







19,0 ÷ 22,0

24,0 ÷ 26,0





...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



≤ 2,00

≤ 0,040

≤ 0,030

10,0 ÷ 14,0

16,0 ÷ 18,0

2,0 ÷ 3,0



316LTP

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66









12,0 ÷ 16,0





317TP

≤ 0,08

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66







11,0 ÷ 15,0

18,0 ÷ 20,0

3,0 ÷ 4,0



317LTP

≤ 0,03

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66







321TP

≤ 0,08









...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

17,0 ÷ 19,0



Ti ≥ 5 x C

347TP











...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66





Nb ≥ 10 x C

4.3.3. Nhiệt luyện

Thông thường ống thép không gỉ được nhiệt luyện ở trạng thái rắn.

4.3.4. Thành phần hóa học

Thành phần hóa học của ống thép không gỉ phải thỏa mãn các yêu cầu đưa ra ở Bảng 7-A/ 4.19.

4.3.5. Tính chất cơ học

1. Tính chất cơ học của ống thép không gỉ phải phù hợp với những yêu cầu sau đây :

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Ống thép phải được thử kéo và có tính chất cơ học thỏa mãn yêu cầu qui định ở Bảng 7-A/ 4.20.

(2) Thử làm bẹp

Thử làm bẹp phải được tiến hành phù hợp với yêu cầu ở 4.2.5 (3). Khi áp dụng yêu cầu này giá trị của e được lấy bằng 0,09. Đối với ống có đường kính ngoài bằng và lớn hơn 200 mm được hàn bằng phương pháp hàn tự động, hàn bằng chùm laze và hàn điện trở, thử uốn vùng hàn có thể được thực hiện thay cho thử làm bẹp, nếu được Đăng kiểm chấp nhận.

(3) Thử thủy lực

(a) Ống thép không gỉ phải được tiến hành thử thủy lực theo áp suất qui định ở Bảng 7-A/ 4.21.

(b) Nếu khách hàng yêu cầu thử với áp suất lớn hơn so với qui định ở (a) thì nhà chế tạo phải thử theo yêu cầu của khách hàng. Khi đó, áp suất thử không được lớn hơn giá trị tính theo công thức sau :

Trong đó:

P : Áp suất thử thủy lực (MPa).

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

t: Chiều dày ống (mm).

S : 60% giá trị giới hạn chảy tối thiểu hoặc giới hạn chảy qui ước (N/mm2).

(c) Nếu theo qui định của Nhà máy chế tạo, mỗi ống thép đều được thử thủy lực trong quá trình sản xuất, được đánh số liên tục và các kết quả thử đã được thông báo cho Đăng kiểm, thì khi tiến hành thử thủy lực không cần có sự chứng kiến của Đăng kiểm viên.

(d) Nếu cần thiết, Đăng kiểm có thể yêu cầu tiến hành thử không phá hủy thay cho thử thủy lực qui định ở trên.

Bảng 7-A/ 4.20 Thử kéo(2)(3)

Mác ống

Giới hạn chảy hoặc giới hạn chảy qui ước (N/mm2)

Giới hạn bền (N/mm2)

Độ giãn dài (%)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

L(1)

T(1)

304TP

≥ 205

≥ 520

≥ 26

≥ 22

304LTP

≥ 175

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

309STP





310STP

≥ 205

≥ 520

316TP





...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 175

≥ 480

317TP

≥ 205

≥ 520

317LTP

≥ 175

≥ 480

321TP

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 520

347TP

Chú thích :

(1) Chữ L (hoặc chữ T) biểu thị đường tâm dọc của mẫu thử được bố trí song song (hoặc vuông góc) với hướng cán lần cuối cùng.

(2) Nếu đường kính danh nghĩa của ống thép không gỉ bằng 200 mm hoặc lớn hơn, mẫu thử kéo có thể được cắt theo chiều ngang.

(3) Nếu mẫu thử không phải là dạng ống được cắt ra từ các ống hàn bằng phương pháp hàn tự động, hàn bằng chùm laze và hàn điện trở thì các mẫu thử không được lấy từ những phần có đường hàn.

Bảng 7-A/ 4.21 Áp suất thử thủy lực

Số hiệu qui cách chiều dày

10S

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

40

80

120

160

Áp suất thử(MPa)

2,0

3,5

6,0

12

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

20

2. Đăng kiểm có thể yêu cầu tiến hành thử bổ sung khả năng chống ăn mòn hoặc thử độ dai va đập phù hợp với qui định thử ở 4.3, nếu thấy cần thiết.

4.3.6. Chọn mẫu thử

Mỗi ống mẫu phải được chọn từ mỗi lô có số lượng 50 ống hoặc phần dư của 50 ống trong cùng mẻ đúc có cùng cỡ và cấp, và được nhiệt luyện trong cùng một thời gian. Mỗi mẫu thử kéo và thử làm bẹp phải được cắt ra từ mỗi ống mẫu đó. Tuy nhiên, thử uốn vùng hàn có thể phải được thực hiện, mỗi một mẫu thử phải được cắt từ 120m ống hoặc phần dư của nó, được đúc trong cùng mẻ đúc có cùng cỡ và cấp, và được nhiệt luyện đồng thời.

4.3.7. Dung sai về kích thước ống

Dung sai đường kính ngoài và chiều dày thành của ống thép phải thỏa mãn các yêu cầu qui định ở Bảng 7-A/ 4.22.

Bảng 7-A/ 4.22 Dung sai đường kính ngoài và chiều dày thành ống

Phân loại

Đường kính ngoài D (mm)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Chiều dày ống t (mm)

Dung sai chiều dày thành ống

Ống liền đúc nóng

D < 50

D ≥ 50

± 0,5 mm

± 1%

t < 4

t ≥ 4

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

± 12,5%

Ống liên kéo nguội, ống làm bằng phương pháp hàn hồ quang tự động, ống làm bằng phương pháp hàn bằng tia laze và ống làm bằng phương pháp hàn điện trở

D < 30

D ≥ 30

± 0,3 mm

± 1%

t < 2

t ≥ 2

± 0,2 mm

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Chú thích:

Sự khác nhau về chiều dày thành ống thép liền đúc nóng không được quá 20% chiều dày ống. Qui định này không áp dụng cho ống có chiều dày thành nhỏ hơn 5,6 mm.

4.3.8. Chất lượng

Chất lượng của ống thép không gỉ phải đồng nhất và không có những khuyết tật có hại.

4.3.9. Đóng dấu

Việc đóng dấu vào ống thép không gỉ phải tuân thủ theo những qui định ở 4.1.9.

4.4. Ống góp nồi hơi

4.4.1. Phạm vi áp dụng

1. Những yêu cầu qui định ở 4.4 được áp dụng cho ống góp nồi hơi.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

4.4.2. Cấp của ống góp

Ống góp nồi hơi được chia thành 6 cấp như đưa ra ở Bảng 7-A/ 4.23.

Bảng 7-A/ 4.23 Cấp của ống góp nồi hơi

Cấp

Cấp 1

Cấp 2

Cấp 3

Cấp 4

Cấp 5

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Ký hiệu

BH - 1

BH - 2

BH - 3

BH - 4

BH - 5

BH - 6

4.4.3. Nhiệt luyện

Ống góp nồi hơi phải được nhiệt luyện bằng cách ủ hoặc thường hóa.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Ống góp nồi hơi phải có thành phần hóa học phù hợp với ở Bảng 7-A/ 4.24

Bảng 7-A/ 4.24 Thành phần hóa học

Cấp

Ký hiệu

Thành phần hóa học (%)

C

Si

Mn

P

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Cr

Mo

Cấp 1

BH - 1

≤ 0,25

0,10 ÷ 0,35

0,30 ÷ 0,80

≤ 0,040

≤ 0,040

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Cấp 2

BH - 2

≤ 0,30

0,10 ÷ 0,35

0,30 ÷ 0,80

≤ 0,040

≤ 0,040

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Cấp 3

BH - 3

0,10 ÷ 0,20

0,10 ÷ 0,50

0,30 ÷ 0,80

≤ 0,030

≤ 0,040

0,45 ÷0,65

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

BH - 4

0,10 ÷ 0,20

0,10 ÷ 0,50

0,30 ÷ 0,60

≤ 0,030

≤ 0,030

0,80 ÷ 1,20

0,20 ÷ 0,45

Cấp 5

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,15

0,10 ÷ 0,50

0,30 ÷ 0,60

≤ 0,030

≤ 0,030

0,80 ÷ 1,20

0,45 ÷ 0,65

Cấp 6

BH - 6

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0,10 ÷ 0,50

0,30 ÷ 0,50

≤ 0,030

≤ 0,030

2,00 ÷ 2,50

0,90 ÷ 1,10

4.4.5. Tính chất cơ học

Ống góp nồi hơi phải có tính chất cơ học thỏa mãn những qui định dưới đây :

(1) Thử kéo :

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(2) Thử uốn :

Mẫu thử phải chịu được uốn nguội vượt qua góc uốn là 180o tới khi bán kính trong chỗ uốn đạt 12 mm, mà phía mặt ngoài phần bị uốn không bị khuyết tật hoặc bị nứt. Nếu không lấy được mẫu thử có chiều dày 20 mm thì vẫn giữ nguyên chiều dày của mẫu thử, nhưng chiều rộng của mẫu thử không được nhỏ hơn 1,5 lần chiều ống và bán kính trong của chỗ uốn phải bằng với chiều dày của mẫu thử.

4.4.6. Chọn mẫu thử

1. Mẫu thử kéo phải được cắt theo chiều dọc hoặc chiều ngang hướng cán thép và mẫu thử uốn phải được cắt vuông góc với hướng cán thép tính từ các đầu hở của ống góp nồi hơi.

2. Đối với ống góp nồi hơi có cùng quy cách, cùng mẻ đúc và cùng được nhiệt luyện trong một lò thì các mẫu thử kéo và thử uốn được chọn theo yêu cầu qui định ở Bảng 7-A/4.26.

Bảng 7-A/ 4.25 Thử kéo

Cấp ống

Ký hiệu

Giới hạn chảy hoặc giới hạn chảy qui ước (N/mm2)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Độ giãn dài (%)

(L = 5,65)

Độ co thắt

(%)

Cấp 1

BH - 1

≥ 205

≥ 410

≥ 24

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Cấp 2

BH - 2

≥ 225

≥ 450

≥ 23

≥ 40

Cấp 3

BH - 3

≥ 205

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 22

≥ 40

Cấp 4

BH - 4

≥ 205

≥ 410

≥ 21

≥ 40

Cấp 5

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 205

≥ 410

≥ 21

≥ 40

Cấp 6

BH - 6

≥ 205

≥ 410

≥ 21

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Chú thích :

Nếu mẫu thử được cắt vuông góc với hướng cán, thì giá trị giới hạn chảy và giới hạn bền kéo phải là giá trị nêu ở Bảng trên, và độ giãn dài được giảm 5% so với giá trị nêu ở Bảng trên. Trị số độ co thắt có thể giữ lại trong hồ sơ để tham khảo.

3. Nếu hai đầu của ống góp nồi hơi được bịt lại nhờ rèn thì cuống thử có kích thước thích hợp có thể được cắt ra từ đầu mở của ống trước khi mang đi rèn. Trong trường hợp này, các cuống thử phải được nhiệt luyện với thân ống ở trong cùng một lò.

4. Nếu cuống thử được cắt từ ống góp nồi hơi có hình tròn, v.v..., cần phải thử làm bẹp thì cuống thử phải được cắt từ thân ống trước khi mang đi nhiệt luyện. Sau khi được làm bẹp, cuống thử phải được nhiệt luyện cùng với thân ống ở trong cùng một lò, hoặc cuống thử phải được cắt từ các kết cấu sau khi đã được nhiệt luyện và làm bẹp ở trạng thái nguội. Những cuống thử này phải được nhiệt luyện ở nhiệt độ từ 600oC đến 650oC nhằm làm mất đi những chỗ biến dạng do bị làm bẹp và những mẫu thử phải được cắt từ các cuống thử này.

5. Mẫu thử kéo và mẫu thử uốn phải phù hợp với những yêu cầu tương ứng nêu trong Bảng 7-A/ 2.1Bảng 7-A/ 2.4.

4.4.7. Dung sai chiều dày

Dung sai chiều dày của ống thép là ± 12,5%. Tuy nhiên, qui định về dung sai chiều dày này có thể không áp dụng cho phần bịt kín của ống góp trên phần mặt cắt tròn hoặc vuông, các góc bên của ống góp vuông và ống gấp.

4.4.8. Chất lượng

Ống góp nồi hơi phải có chất lượng đồng nhất và không bị khuyết tật có hại.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Cấp ống

Số lượng mẫu thử

Cấp 1 và Cấp 2

Một bộ cho mỗi đoạn ống : dài từ 3.000 mm trở lên

Một bộ cho mỗi 3 đoạn ống : dài từ 2.000 mm đến 3.000 mm

Một bộ cho mỗi 5 đoạn ống : ngắn hơn 2.000 mm

Cấp 3 và Cấp 6

Một bộ từ mỗi đầu của đoạn ống : dài từ 3.000 mm trở lên

Một bộ cho mỗi đoạn ống : ngắn hơn 3.000 mm

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Nói chung, việc đóng dấu ống góp nồi hơi phải phù hợp với qui định ở 4.1.9.

4.5. Ống thép dùng ở nhiệt độ thấp

4.5.1. Phạm vi áp dụng

1. Những qui định ở 4.5 được áp dụng cho ống thép liền và ống thép hàn điện trở có chiều dày không lớn hơn 25 mm làm việc ở nhiệt độ dưới 0oC trên tàu chở xô khí hóa lỏng (sau đây, trong 4.5 gọi là “ống thép”).

2. Ống thép có chiều dày lớn hơn 25 mm đều phải tuân theo yêu cầu riêng của Đăng kiểm.

3. Ống thép có đặc tính khác với qui định ở 4.5 phải tuân theo qui định ở 1.1.1-2.

4.5.2. Cấp của ống thép

Ống thép được phân thành 6 cấp như đưa ra ở Bảng 7-A/ 4.27.

4.5.3. Khử ôxy và thành phần hóa học

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Bảng 7-A/ 4.27 Cấp của ống và thành phần hóa học (%)

Cấp ống

Khử ôxy

C

Si

Mn

P

S

Ni

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Lắng hoàn toàn và xử lý hạt mịn

≤ 0,25

≤ 0,35

≤ 1,35

≤ 0,035

≤ 0,035

-

LPB

≤ 0,18

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 1,60

≤ 0,035

≤ 0,035

-

LPC

≤ 0,18

≤ 0,35

≤ 1,60

≤ 0,035

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

-

LP2

≤ 0,19

0,10 ÷ 0,35

≤ 0,90

≤ 0,035

≤ 0,035

2,00 ÷ 2,60

LP3

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

0,10 ÷ 0,35

0,03 ÷ 0,60

≤ 0,030

≤ 0,030

3,20 ÷ 3,80

LP9

≤ 0,13

0,10 ÷ 0,35

≤ 0,90

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≤ 0,030

8,50 ÷ 9,50

Chú thích:

Nếu cần thiết, những thành phần hợp kim khác với trong Bảng có thể được bổ sung.

4.5.4. Nhiệt luyện

Ống thép phải được nhiệt luyện theo qui định ở Bảng 7-A14.28.

Bảng 7-A/ 4.28 Nhiệt luyện và tính chất cơ học

Cấp ống

Nhiệt luyện

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thử uốn

Thử độ dai va đập

Giới hạn chảy hoặc giới hạn chảy qui ước

Giới hạn bền kéo

Độ giãn dài (%)

(L = 5,65)

Bán kính trong của chỗ uốn

Góc uốn

Nhiệt độ thử

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(N/mm2)

(N/mm2)

L

T

6 lần đường kính ngoài của ống

90o

(oC)

(J)(4)

LPA

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 205

≥ 380

≥ 26

≥ 19

-40(5)

≥ 27

LPB

-50(5)

LPC

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

LP2

≥ 2,45

≥ 450

≥ 20

≥ 14

-70

≥ 34

LP3

-95

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thường hóa kép và ram, hoặc tôi và ram

≥ 520

≥ 690

≥ 15

≥ 11

-196

≥ 41

Chú thích:

(1) L (hoặc T) biểu hiện đường tâm dọc của mẫu thử được bố trí song song (hoặc vuông góc) với hướng cán lần cuối.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(3) Nếu mẫu thử kéo phần không có dạng ống được cắt ra từ ống hàn điện trở thì phải cắt ở chỗ không có đường hàn.

(4) Nếu năng lượng hấp thụ của hai mẫu thử trở lên nhỏ hơn so với năng lượng hấp thụ trung bình tối thiểu hoặc năng lượng hấp thụ của một mẫu thử nhỏ hơn 70% giá trị yêu cầu, thì mẫu thử coi như không đạt.

(5) Nhiệt độ thử độ dai va đập ống thép quy định ở Phần 8 -D phải thấp hơn so với nhiệt độ thiết kế là 5oC hoặc bằng -20oC lấy số nào thấp hơn.

4.5.5. Tính chất cơ học

1. Tính chất cơ học của ống thép phải phù hợp với những yêu cầu sau :

(1) Thử kéo

Ống thép phải được thử kéo và phải có tính chất cơ học thỏa mãn yêu cầu qui định ở Bảng 7-A/ 4.28.

(2) Thử độ dai va đập

Ống thép phải được thử độ dai va đập thỏa mãn yêu cầu qui định ở Bảng 7-A/ 4.28.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thử làm bẹp của ống thép phải được tiến hành theo qui định ở 4.2.5-1(3), với giá trị e lấy bằng 0,08. Đối với ống thép có đường kính ngoài bằng 50 mm và nhỏ hơn thì thử uốn qui định dưới đây có thể thay cho thử làm bẹp ống.

(4) Thử uốn

Mẫu thử có mặt cắt hình tròn được cắt ra từ đầu ống có đủ chiều dài phải chịu được uốn nguội đến giá trị như qui định ở Bảng 7-A/ 4.28 mà không có vết nứt hoặc có khuyết tật trên thành ống.

Ngoài ra, ống thép hàn điện trở phải được uốn với đường hàn đặt ở phía ngoài của phần bị uốn.

(5) Thử thủy lực

Tất cả các ống thép đều phải được thử thủy lực và phải thỏa mãn yêu cầu qui định ở 4.2.5-1(4).

2. Khi Đăng kiểm thấy cần thiết, có thể phải tiến hành thử bổ sung ngoài những yêu cầu ở -1 trên.

4.5.6. Chọn mẫu thử

(1) Một ống mẫu thử phải được chọn ra từ mỗi lô ống có số lượng 50 hoặc phần dư ra của 50 ống này được đúc trong cùng mẻ, có cùng quy cách, cùng cấp ống và được nhiệt luyện trong cùng một lô hàng với cùng một thời gian.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(3) Một bộ gồm ba mẫu thử độ dai va đập phải được cắt ra từ một ống mẫu theo qui định ở Hình 7-A/ 4.3. Ngoài ra, đối với ống hàn điện trở, một bộ gồm ba mẫu khác phải được cắt ra từ phần có đường hàn như qui định ở Hình 7-A/ 4.4. Mẫu thử độ dai va đập phải phù hợp với qui định ở Bảng 7-A/ 2.5.

Hình 7-A/4.3 Vị trí chọn mẫu thử độ dai va đập cắt từ ống liền hoặc ở những chỗ không thuộc đường hàn từ ống làm bằng phương pháp hàn điện trở

Hình 7-A/ 4.4 Vị trí chọn mẫu thử độ dai va đập cắt từ phần có đường hàn của ống hàn bằng phương pháp điện trở

4.5.7. Dung sai kích thước

Dung sai đường kính ngoài và chiều dày thành ống thép phải tuân theo qui định ở Bảng 7-A/ 4.29.

Bảng 7-A/ 4.29 Dung sai đường kính ngoài và chiều dày thành ống(1)

Loại ống

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Dung sai đường kính ngoài

Chiều dày thành ống t (mm)

Dung sai chiều dày thành ống

Ống liền đúc nóng

D <50

± 0,5 mm

t < 4

±0,5mm

50 ≤ D < 160

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66



160 ≤ D < 200

± 1,6 mm

t ≥ 4

±12,5%



D ≥ 200

± 0,8%(2)



...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Ống liền cán nguội và ống làm bằng phương pháp hàn điện trở

D < 40

± 0,3 mm

t < 2

± 0,2 mm

D ≥ 40

±0,8%(2)

t ≥ 2

± 10%

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(1) Đối với ống thép liền đúc nóng dung sai về chiều dày thành ống không được vượt quá 20% chiều dày thành ống. Tuy nhiên, đối với ống có chiều dày thành nhỏ hơn 5,6 mm không yêu cầu áp dụng chú thích này.

(2) Đối với ống có đường kính ngoài bằng và lớn hơn 350 mm, chu vi có thể được xem như là cơ sở đối với dung sai đường kính ngoài ống. Trong trường hợp này, dung sai là ± 0,5 %.

4.5.8. Chất lượng

Ống thép phải có chất lượng đồng nhất và không bị khuyết tật có hại.

4.5.9. Thử bổ sung trước khi loại bỏ

1. Nếu thử cơ tính được tiến hành với những mẫu thử chọn lần đầu (trừ thử độ dai va đập) mà không đạt yêu cầu thì có thể tiến hành thử bổ sung theo qui định ở 1.4.4.

2. Thử bổ sung các mẫu thử độ dai va đập có thể được tiến hành theo yêu cầu ở 3.1.10-3.

4.5.10. Đóng dấu

Nói chung, việc đóng dấu vào ống thép phải được tiến hành theo qui định ở 4.2.9 và nếu có áp dụng chú thích (5) ở Bảng 7-A/ 4.28 thì phải đóng thêm vào sau các ký hiệu chữ “ T ” (Thí dụ : LPA -25T)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

5.1. Thép đúc

5.1.1. Phạm vi áp dụng

1. Những yêu cầu qui định ở 5.1 được áp dụng để chế tạo các sản phẩm thép đúc dùng ở phần thân tàu, trang thiết bị và hệ thống máy tàu, trừ loại thép qui định ở 5.2, 5.35.4.

2. Thép đúc có đặc tính khác với qui định ở 5.1, phải phù hợp với các yêu cầu qui định ở 1.1.1-2.

5.1.2. Qui trình chế tạo

1. Việc cắt bằng hơi hoặc dùng đục để loại bỏ đậu ngót hoặc ba via phải được hoàn thành trước khi nhiệt luyện lần cuối. Khi xét đến thành phần hóa học và quy cách vật đúc, nếu thấy cần thiết có thể phải tiến hành nhiệt luyện từ trước.

2. Nếu vật đúc được nối với nhau bằng phương pháp hàn thì phải trình cho Đăng kiểm duyệt qui trình hàn trước khi hàn. Trong trường hợp này, Đăng kiểm có thể yêu cầu thử chứng nhận qui trình hàn.

3. Nếu được Đăng kiểm đồng ý, vật đúc có thể được sửa chữa bằng phương pháp hàn theo qui định ở 5.1.11.

4. Nếu bề mặt của thép đúc được làm cứng bằng điện cảm ứng, nitrat hóa, cán nguội hoặc phương pháp khác thì phải được Đăng kiểm duyệt.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thép đúc được phân thành các loại như qui định ở Bảng 7-A/ 5.2.

5.1.4. Thành phần hóa học

1. Thép đúc phải có thành phần hóa học như qui định ở Bảng 7-A/ 5.1.

Bảng 7-A/ 5.1 Thành phần hóa học

Loại

Thành phần hóa học (%)

C

Si

Mn

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

S

Cr

Mo

Thép đúc các bon

≤ 0,40

≤ 0,60

0,50 ÷ 1,60

≤ 0,040

≤ 0,040

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thép đúc hợp kim thép

≤ 0,25

≤ 0,60

0,50 ÷ 0,80

≤ 0,030

≤ 0,030

≤ 1,50

≤ 1,20

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thành phần các nguyên tố còn tại của thép đúc các bon không được vượt quá giới hạn sau đây : Cu tối đa 0,30 %; Ni tối đa 0,50% ; Mo tối đa 0,20% ; Cr tối đa 0,20%; (đối với mỗi lần giảm 0,01% các bon dưới mức qui định tối đa, mỗi lần tăng 0,04% Cr trên mức qui định tối đa, thì tổng số tăng hoặc giảm chỉ được phép đến tối đa là 0,40% so với tổng thành phần).

(2) Thành phần các nguyên tố còn lại của thép đúc hợp kim thép không được vượt quá giới hạn sau đây :

Cu: tối đa 0,50%; Tg : tối đa 0,1%; Ni: tối đa 0,50%

Tổng thành phần các nguyên tố còn lại không vượt quá 1,0%.

2. Đối với thép đúc các bon dùng trong kết cấu hàn, thành phần các bon nói chung phải không được vượt quá 23% và thành phần Mn không được vượt quá 0,8%, tùy theo tính hàn. Đối với thép đúc, mỗi lần giảm 0,01% các bon dưới mức qui định tối đa và tăng 0,04% Mn trên mức qui định tối đa thì tổng số tăng hoặc giảm chỉ được phép đến 1,0% của tổng thành phần. Thép đúc áp dụng yêu cầu này phải đánh thêm chữ “W” vào sau ký hiệu thép đúc.

3. Các nhà chế tạo có thể bổ sung thêm thành phần làm mịn hạt thích hợp, thí dụ như nhôm.

4. Nhà chế tạo phải tiến hành phân tích thành phần hóa học của mỗi mẻ đúc từ các gáo rót và trình kết quả cho Đăng kiểm.

5.1.5. Nhiệt luyện

1. Để đảm bảo việc làm mịn hạt được tốt, khử ứng suất dư và có được tính chất cơ học theo yêu cầu, thép đúc phải được ủ, thường hóa, thường hóa và ram hoặc tôi và ram trong các giai đoạn của quá trình chế tạo. Nhiệt độ ủ phải trên 550oC.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

3. Lò dùng để nhiệt luyện phải có quy cách đủ để nung nóng đều thép đúc ở nhiệt độ theo yêu cầu. Lò phải được trang bị thiết bị có khả năng điều chỉnh và ghi nhiệt độ trong lò.

5.1.6. Tính chất cơ học

1. Tính chất cơ học của thép đúc phải phù hợp với những qui định ở Bảng 7-A/ 5.2.

2. Các giá trị trung gian trong Bảng 7-A/5.2 có thể được áp dụng nếu được Đăng kiểm chấp thuận. Trong trường hợp này, các giá trị được lấy theo phương pháp nội suy và các phần thập phân lớn hơn 0,5 phải được làm tròn thành 1 mà không cần để ý đến các số sau.

Bảng 7-A/ 5.2 Tính chất cơ học của thép đúc

Loại

Cấp thép

Giới hạn chảy hoặc giới hạn chảy qui ước (N/mm2)

Giới hạn bền kéo (N/mm2)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(L = 5,65)

Độ co thắt (%)

Thép đúc các bon

SC42

≥ 205

≥ 410

≥ 24

≥ 38

SC46

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

≥ 450

≥ 22

≥ 29



SC49

≥ 240

≥ 480

≥ 20

≥ 27

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

SCA45

≥ 245

≥ 440

≥ 22

≥ 40

SCA49

≥ 275

≥ 480

≥ 17

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

SCA56

≥ 340

≥ 550

≥ 16

≥ 35

5.1.7. Thử tính chất cơ học

1. Việc thử tính chất cơ học của thép đúc phải được tiến hành theo các yêu cầu qui định ở Chương 2.

2. Khi thử kéo đối với các mẫu thử được chọn đầu tiên không đạt, có thể tiến hành thử bổ sung như qui định ở 1.4.4.

5.1.8. Chọn mẫu thử

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

2. Số lượng mẫu thử được lấy theo qui định từ (1) đến (4) dưới đây :

(1) Thép đúc :

Trừ khi Đăng kiểm có qui định khác, một mẫu thử kéo phải được cắt từ mỗi vật đúc. Trong trường hợp một vật đúc (khi nhiệt luyện, sau đây gọi là “khối lượng”) có khối lượng lớn hơn 10 tấn thì phải được cắt hai mẫu thử.

(2) Nếu khối lượng vật đúc bằng 1 tấn và nhỏ hơn thì một mẫu thử phải được cắt ra từ mỗi nhóm vật đúc ở cùng một mẻ và được nhiệt luyện đồng thời trong cùng một lò luyện. Trường hợp vật đúc trong nhóm có tổng khối lượng lớn hơn 2 tấn thì phải cắt hai mẫu thử.

(3) Nếu nhiều vật đúc được đúc trong cùng một mẻ có quy cách và hình dạng giống nhau và mỗi vật đúc có khối lượng nhỏ hơn 500 kg thì có thể đúc cuống thử theo yêu cầu của Đăng kiểm viên mà không cần để ý đến qui định ở -1-2 trên. Trong trường hợp như vậy, một mẫu thử phải cắt ra từ mỗi cuống thử. Những cuống này phải được nhiệt luyện đồng thời với thân vật đúc trong cùng lò.

(4) Trường hợp vật đúc không cùng mẻ đúc và thép đúc không được hòa trộn trước khi rót thì phải lấy một mẫu thử kéo từ mỗi mẻ đúc mà không cần thực hiện những yêu cầu ở (1) hoặc (2) nói trên.

3. Mẫu thử phải được cắt ra từ vật mẫu có chiều dày không nhỏ hơn 30 mm.

5.1.9. Kiểm tra bề mặt và kiểm tra kích thước

1. Khi hoàn thành công việc nhiệt luyện và gia công, phải kiểm tra bề mặt vật đúc vào thời điểm thích hợp trong khi gia công.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

3. Nhà chế tạo phải có trách nhiệm kiểm tra kích thước vật đúc.

5.1.10. Kiểm tra không phá hủy

1. Vật đúc phải được tiến hành kiểm tra không phá hủy như yêu cầu ở (1) và (2) sau đây :

(1) Kiểm tra bằng siêu âm :

(a) Vật đúc dùng làm sống đuôi, sống bánh lái hoặc những phần quan trọng khác của kết cấu thân tàu và các vật đúc qui định ở 2.2.1-1 Phần 3 - TCVN 6259 - 3 : 2003, phải được kiểm tra bằng siêu âm vào thời điểm thích hợp trong quá trình chế tạo. Kết quả kiểm tra phải trình cho Đăng kiểm xem xét.

(b) Khả năng hoạt động của các thiết bị kiểm tra bằng siêu âm phải đảm bảo hiệu quả như khi kiểm tra vật đúc lớn.

(c) Cán bộ kiểm tra bằng siêu âm phải có đủ trình độ chuyên môn và kinh nghiệm để kiểm tra vật đúc.

(2) Kiểm tra bằng từ tính :

Những phần quan trọng của vật đúc phải được kiểm tra bằng từ tính tại thời điểm thích hợp trong quá trình chế tạo. Tại các bề mặt gia công có thể được kiểm tra bằng phương pháp thẩm thấu chất lỏng.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(b) Thép đúc yêu cầu kiểm tra bằng từ tính hoặc thẩm thấu chất lỏng qui định ở 2.2.1-1 Phần 3 TCVN- 6259-3.

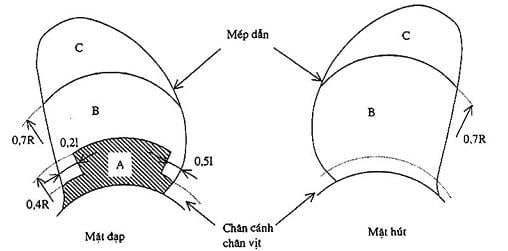

(c) Chân vịt.

(d) Vỏ tuabin.

2. Đăng kiểm có thể chấp nhận phương pháp thử không phá hủy khác nếu thấy thỏa mãn để thay cho phương pháp thử nêu ở -1 trên.

3. Đăng kiểm có thể yêu cầu kiểm tra không phá hủy bằng phương pháp chụp ảnh phóng xạ, kiểm tra bằng siêu âm, kiểm tra bằng từ tính hoặc kiểm tra bằng phương pháp thẩm thấu chất lỏng không chỉ đối với vật đúc nêu ở -1 trên mà còn kiểm tra đối với các vật đúc khác, khi thấy cần thiết.

4. Những bộ phận của vật đúc được sử dụng trong kết cấu hàn, phải được kiểm tra bằng phương pháp không phá hủy, nếu Đăng kiểm thấy cần thiết.

5.1.11. Sửa chữa khuyết tật

1. Trường hợp kiểm tra không phá hủy phát hiện thấy khuyết tật có hại cho mục đích sử dụng của vật đúc thì phải loại bỏ khuyết tật đó bằng cách mài, v.v...

Sau khi loại bỏ khuyết tật, phải tiến hành kiểm tra không phá hủy lại để đảm bảo rằng khuyết tật đã được loại bỏ hoàn toàn.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

3. Nếu vật đúc có khuyết tật được loại bỏ và được sửa chữa bằng phương pháp hàn, thì trước khi thi công, mức độ sửa chữa, qui trình hàn và phương pháp nhiệt luyện phải được Đăng kiểm duyệt.

4. Phải xác nhận rằng những chỗ được sửa chữa bằng phương pháp hàn không còn khuyết tật có hại qua kiểm tra không phá hủy.

5.1.12. Đóng dấu

1. Thép đúc đã thỏa mãn các yêu cầu thử phải được đóng dấu phù hợp với yêu cầu ở 1.5.1. Đối với thép đúc áp dụng các yêu cầu đưa ra ở 5.1.6-2 thì trị số tương ứng với độ bền kéo qui định phải được sử dụng vào dấu hiệu của cấp thép. (Thí dụ : nếu độ bền kéo qui định là 430 N/mm2 thì phải ghi “SC44”).

2. Cấp của vật liệu, tên nhà chế tạo hoặc nhãn mác khác phải được đúc hoặc đóng chìm vào tất cả vật đúc. Ngoài ra, còn phải đóng chìm số mẻ và số thứ tự thử trên tất cả vật đúc có khối lượng lớn hơn 250 kg. Dấu hiệu của Đăng kiểm chứng tỏ rằng vật đúc thỏa mãn yêu cầu của Qui phạm phải được đóng chìm gần những nhãn mác nói trên.

5.1.13. Những yêu cầu bổ sung đối với trục khuỷu

1. Nếu trục khuỷu bán ghép của động cơ đi-e-den được làm bằng thép đúc, phải trình cho Đăng kiểm duyệt qui trình chế tạo trục.

2. Nếu áp dụng phương pháp chế tạo đặc biệt để làm giảm kích thước của trục khuỷu theo qui định ở 3/2.3.1-1, phải tiến hành thử sơ bộ theo hướng dẫn của Đăng kiểm.

5.2. Thép đúc dùng chế tạo xích

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

1. Những yêu cầu qui định ở 5.2 được áp dụng cho thép đúc dùng chế tạo xích cấp 2, cấp 3, maní, mắt xoay, v.v..., và tất cả các cấp xích trừ xích cấp 1 qui định ở Phần 7-B (sau đây, trong 5.2 gọi là “thép đúc”).

2. Thép đúc có đặc tính khác với yêu cầu qui định ở 5.2 phải phù hợp với yêu cầu qui định ở 1.1.1-2.

5.2.2. Cấp của thép đúc

Thép đúc được phân thành 5 cấp đưa ra ở Bảng 7-A/ 5.3

Bảng 7-A/ 5.3 Cấp của thép đúc

Cấp thép



Áp dụng

Thép đúc cấp 2

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Xích cấp 2

Thép đúc cấp 3

SCC10

Xích cấp 3

Thép đúc cấp R3

SCCR3

Xích cấp R3

Thép đúc cấp R3S

SCCR3S

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Thép đúc cấp R4

SCCR4

Xích cấp R4

5.2.3. Nhiệt luyện

1. Vật đúc phải được ủ, tôi và ram hoặc nhiệt luyện theo qui trình đã được Đăng kiểm duyệt.

2. Vật đúc được nung nóng cục bộ hoặc phải qua gia công nguội sau khi nhiệt luyện phải khử ứng suất dư theo phương pháp đã duyệt.

3. Việc cắt bằng hơi hoặc đục bỏ đậu ngót và ba via của vật đúc phải được hoàn thành trước khi nhiệt luyện lần cuối cùng.

5.2.4. Thành phần hóa học

Thành phần hóa học của thép đúc phải được Đăng kiểm duyệt.

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

1. Tính chất cơ học của thép đúc phải phù hợp với những yêu cầu qui định ở Bảng 7-A/ 5.4.

Bảng 7-A/ 5.4 Tính chất cơ học

Cấp thép

Thử kéo

Thử độ dai va đập (1)

Giới hạn chảy hoặc giới hạn chảy qui ước (2) (N/mm2)

Giới hạn bền kéo (2) (N/mm2)

Độ giãn dài (%)

(L = 5d)

...

...

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

(%)

Nhiệt độ thử

(oC)

Năng lượng hấp thụ trung bình (J)

SCC50

≥ 295
