TIÊU CHUẨN VIỆT NAM

TCVN 11414-1:2016

MẶT ĐƯỜNG BÊ TÔNG XI MĂNG - VẬT LIỆU CHÈN KHE GIÃN DẠNG TẤM - PHẦN 1: XÁC ĐỊNH ĐỘ PHỤC HỒI VÀ KHẢ NĂNG CHỊU NÉN

Concrete pavement - Preformed expansion joint filler - Part 1: Determining of recovery and compression

Lời nói đầu

TCVN 11414:2016 do Viện Khoa học và Công nghệ GTVT biên soạn, Bộ Giao thông Vận tải đề nghị, Tổng Cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

Bộ TCVN 11414:2016, Mặt đường bê tông xi măng - Vật liệu chèn khe dạng tấm gồm các phần sau:

- Phần 1: Xác định độ phục hồi và khả năng chịu nén.

- Phần 2: Xác định độ đẩy trồi của vật liệu.

...

...

...

- Phần 4: Thử nghiệm đun sôi trong dung dịch axit HCL.

- Phần 5: Xác định hàm lượng nhựa.

- Phần 6: Xác định độ hấp thụ nước.

- Phần 7: Xác định khối lượng riêng.

MẶT ĐƯỜNG BÊ TÔNG XI MĂNG - VẬT LIỆU CHÈN KHE GIÃN DẠNG TẤM - PHẦN 1: XÁC ĐỊNH ĐỘ PHỤC HỒI VÀ KHẢ NĂNG CHỊU NÉN

Concrete Pavement - Preformed Expansion Joint Filler - Part 1: Determining of Recovery and Compression

1. Phạm vi áp dụng

1.1  Tiêu chuẩn này quy định phương pháp xác định độ phục hồi và khả năng chịu nén của vật liệu chèn khe giãn dạng tấm dùng cho mặt đường bê tông xi măng trong xây dựng đường ô tô, đường cao tốc, đường đô thị, có thể tham khảo áp dụng cho xây dựng đường sân bay.

...

...

...

- Vật liệu loại gỗ xốp; gỗ xốp tự co giãn;

- Vật liệu loại cao su xốp; cao su tái chế sử dụng chất liên kết Polyurethane;

- Vật liệu loại chứa bitum (bao gồm loại gỗ xốp có bitum, loại vật liệu có sợi...);

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

AASHTO M33, Specification for Preformed Expansion Joint Filler for Concrete (Bitumiuos Type) [Tiêu chuẩn kỹ thuật đối với vật liệu chèn khe giãn dạng tấm (loại có bitum)].

AASHTO M153, Specification for Preformed Sponge Rubber and Cork Expansion Jont Filler for Concrete Paving and Structure Construction (Tiêu chuẩn kỹ thuật đối với vật liệu chèn khe giãn dạng tấm loại cao su xốp và gỗ xốp sử dụng cho mặt đường bê tông và kết cấu xây dựng).

AASHTO M213, Preformed Expansion Joint Fillers for Concrete Paving and Structural Construction (Nonextruding and Resilient Bituminous Types) [Vật liệu chèn khe giãn dạng tấm sử dụng cho mặt đường bê tông và kết cấu xây dựng (loại có bitum không bị đẩy trồi và có tính đàn hồi)].

3. Thuật ngữ, định nghĩa và từ viết tắt

...

...

...

Trong tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa sau.

3.1.1  Vật liệu chèn khe giãn dạng tấm (Preformed Expansion Joint Filler)

Vật liệu chèn khe giãn dạng tấm là những vật liệu dạng thể rắn, định hình sẵn, có các đặc tính cơ lý phù hợp sử dụng làm vật liệu chèn khe giãn mặt đường bê tông xi măng.

3.1.2  Vật liệu chèn khe giãn dạng tấm loại gỗ xốp (Preformed Expansion Joint Filler - Cork Type)

Vật liệu chèn khe giãn dạng tấm loại gỗ xốp là vật liệu được sản xuất từ các hạt gỗ xốp sạch, có sàng lọc và được liên kết với nhau bằng chất dính kết không hòa tan.

3.1.3  Vật liệu chèn khe giãn dạng tấm loại gỗ xốp tự co giãn (Preformed Expansion Joint Filler - Self Expanding Cork Type)

Vật liệu chèn khe giãn dạng tấm loại gỗ xốp tự co giãn là vật liệu được chế tạo trong điều kiện nén ở nhiệt độ và áp suất nhất định, vật liệu có khả năng co giãn cao sau khi lắp đặt, thích hợp với hiện tượng co ngót của bê tông xi măng. Sản phẩm loại này có thể được cắt theo kích thước mong muốn tại hiện trường.

3.1.4  Vật liệu chèn khe giãn dạng tấm loại cao su xốp (Preformed Expansion Joint Filler - Sponge Rubber Type)

Vật liệu chèn khe giãn dạng tấm loại cao su xốp là vật liệu được chế tạo từ cao su tổng hợp và cao su tự nhiên, không sử dụng cao su phế phẩm hoặc tái chế. Vật liệu này có màu xám tro gần giống với màu của bê tông xi măng.

...

...

...

Vật liệu chèn khe giãn dạng tấm loại cao su tái chế sử dụng chất liên kết Polyurethane là vật liệu được chế tạo từ cao su lốp xe ô tô tận dụng kết hợp với chất kết dính Polyurethane tạo thành liên kết có độ bền cao.

3.1.6  Vật liệu chèn khe giãn dạng tấm loại có chứa bitum (Preformed Expansion Joint Filler - Bituminous Type)

Vật liệu chèn khe giãn dạng tấm loại có chứa bitum là vật liệu thành phần có chứa mastic bitum (nhựa đường hoặc hắc ín). Mastic bao gồm bột khoáng, các sợi gia cường và có thể là các miếng vật liệu gia cường mỏng. Vật liệu này không ngấm nước, độ bền cao, linh động và có khả năng tự chèn.

3.1.7  Vật liệu chèn khe giãn dạng tấm loại có sợi (Preformed Expansion Joint Filler - Fiber Type)

Vật liệu chèn khe giãn dạng tấm loại có sợi là vật liệu được tạo thành từ các sợi dệt đan kết chặt chẽ với nhau và kết hợp thêm nhựa đường để tăng tuổi thọ vật liệu. Đây là loại vật liệu linh động, đàn hồi, không bị đẩy trồi.

3.2  Từ viết tắt

AASHTO American association of State Highway and Transportation (Hiệp hội đường bộ Mỹ).

ASTM American Society for Testing and Materials (Hiệp hội vật liệu và thử nghiệm Mỹ)

BTXM Bê tông xi măng

...

...

...

4.1  Phương pháp xác định khả năng chịu nén theo hướng vuông góc với các bề mặt tấm, độ phục hồi của vật liệu sau khi dỡ tải là những thử nghiệm được dùng để đánh giá khả năng làm việc liên tục, không bị phá hoại trong quá trình giãn nở nhiệt của vật liệu chèn khe và của mặt đường BTXM.

4.2  Độ phục hồi vật liệu được xác định sau khi nén mẫu đạt tới chiều dày bằng 50 % so với chiều dày mẫu trước khi thí nghiệm, sau đó dỡ tải ngay và để mẫu tự hồi phục.

4.3  Khả năng chịu nén của vật liệu được xác định bằng giá trị tải trọng cần thiết để nén mẫu đạt đến chiều dày bằng 50 % so với chiều dày mẫu trước khi thí nghiệm.

5. Thiết bị, dụng cụ

5.1  Thước kẹp - Thiết bị đo chiều dài và chiều rộng của mẫu với độ chính xác ± 0,25 mm.

5.2  Đồng hồ đo - đồng hồ vi phân kế hoặc các thiết bị đo khác với vạch chia đến 0,02 mm.

5.3  Tấm dưỡng - bằng thép có kích thước 102 mm x 102 mm được gia công từ tấm kim loại dày 13 mm. Sai số cho phép về chiều dài và chiều rộng - 0,13 mm.

5.4  Tấm kim loại - được chế tạo từ tấm thép dày 13 mm với các mặt phẳng song song, có kích thước 114 mm x 114 mm, sai số ± 2,5 mm.

5.5  Thiết bị tạo lực nén

...

...

...

Mặt truyền lực trên có điểm đặt lực dạng mặt cầu được làm bằng khối kim loại cứng và được gắn chắc chắn thẳng tâm tại đầu trên của thiết bị nén. Tâm của điểm đặt lực dạng mặt cầu sẽ nằm tại tâm của bề mặt khối tiếp xúc với mẫu và có thể tự do chuyển động theo các hướng.

6. Lấy mẫu và chuẩn bị mẫu

6.1  Lấy mẫu

Mẫu đại diện được lấy với lượng vật liệu đảm bảo chế tạo đủ số mẫu với kích thước 114 mm x 114 mm phục vụ thử nghiệm. Tỷ lệ lấy mẫu đại diện của vật liệu chèn khe giãn dạng tấm là 1 mẫu / 90 m^2. Mẫu được bảo quản và vận chuyển an toàn về phòng thí nghiệm.

6.2  Chuẩn bị mẫu

6.2.1  Với những vật liệu chèn khe giãn dạng tấm loại gỗ xốp, cao su xốp, gỗ xốp có chứa bitum hoặc loại vật liệu có sợi, tiến hành cắt 1 mẫu kích thước 102 mm x 102 mm. Mẫu được cắt khi vật liệu còn mới, vuông vức và sử dụng tấm dưỡng quy định tại 5.3 để cắt theo kích thước quy định.

6.2.2  Với riêng vật liệu chèn khe giãn dạng tấm loại gỗ xốp tự co giãn, sau khi đun mẫu trong nước sôi trong vòng 1 h, làm khô mẫu trong không khí trong 24 h. Sau đó cắt 1 mẫu theo kích thước quy định tại 6.2.1.

6.2.3  Nếu vật liệu chèn khe loại gỗ xốp không đạt các yêu cầu quy định, tiến hành thử nghiệm kiểm tra trên mẫu được ngâm trong nước 24 h và sau đó để khô trong không khí 24 h. Việc đánh giá vật liệu được dựa trên kết quả của thử nghiệm kiểm tra này.

6.2.4  Chiều dày mẫu được xác định chính xác đến 0,025 mm.

...

...

...

7.1  Lắp đặt mẫu

(a) Tiến hành thí nghiệm với một mẫu được chuẩn bị theo quy định tại 6.2.1, 6.2.2 hoặc 6.2.3. Đặt mẫu lên một tấm kim loại phẳng, đặt tấm kim loại có kích thước 114 mm x 114 mm x 13 mm thẳng tâm trên bề mặt mẫu. Sử dụng một giá đỡ hình chữ U để lắp đặt một đồng hồ hoặc thiết bị đo phù hợp có độ chính xác đến 0,025 mm ngay phía trên và chính giữa mẫu thí nghiệm.

(b) Lắp đặt một ống truyền lực hình trụ rỗng bằng kim loại, có khe để lắp giá đỡ hình chữ U và một khoảng hở để nhìn thiết bị đo. Yêu cầu thiết bị tạo lực nén quy định tại 5.5 và cách thức lắp đặt được thể hiện trong hình H1, tuy nhiên có thể sử dụng các thiết bị khác tương đương.

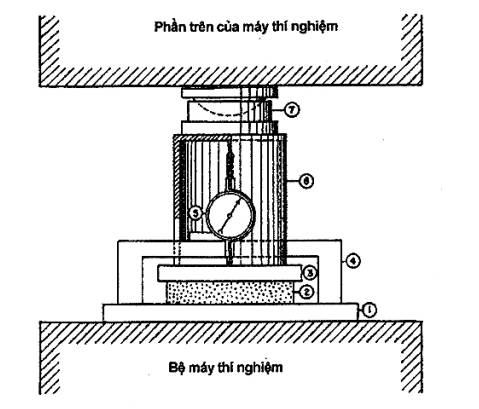

Kích thước tính bằng mm

CHÚ THÍCH:

1 Tấm kim loại phẳng;

5 Thiết bị đo;

2 Mẫu thí nghiệm;

...

...

...

3 Tấm kim loại kích thước 114 mm x 114 mm x 13 mm;

7 Khối đỡ hình cầu.

4 Giá đỡ chữ U;

Hình H1 - Lắp đặt mẫu trong thử nghiệm độ phục hồi và khả năng chịu nén

7.2  Đo chiều dày mẫu

Sau khi mẫu đã được lắp đặt theo mục 7.1 và chỉ chịu áp lực tĩnh tải của tấm kim loại kích thước 114 mm x 114 mm x 13 mm, xác định chiều dày của mẫu bằng thiết bị đo. Khi thiết bị truyền tải trọng và khối tựa hình cầu được đặt lên mẫu, mẫu bắt đầu chịu nén. Cần theo dõi độ giảm chiều dày mẫu đến khi đạt đến 50 % so với chiều dày mẫu ban đầu.

7.3  Tác dụng tải trọng

Để xác định độ phục hồi của vật liệu, tác dụng lên mẫu một lần với tải trọng đủ lớn để nén mẫu đến 50% chiều dày mẫu ban đầu, tải trọng được tác dụng đều với tốc độ 1,3 mm/1 min. Ghi lại giá trị tải trọng tác dụng này, nhanh chóng dỡ tải ngay sau khi tác dụng và cho phép mẫu phục hồi trong 10 min, đo chiều dày mẫu thí nghiệm. Dỡ bỏ các thiết bị truyền tải trọng và khối tựa hình cầu khỏi mẫu ngay khi dỡ tải.

...

...

...

Trong trường hợp mẫu không đạt các yêu cầu quy định về độ phục hồi theo thử nghiệm trên, tiến hành thử nghiệm theo các bước như sau:

Tác dụng lên mẫu ba lần với một tải trọng đủ lớn để nén mẫu đạt 50 % chiều dày ban đầu của mẫu, tải trọng được tác dụng đều với tốc độ 1,3 mm/1 min. Ngay sau mỗi lần tác dụng lập tức tiến hành dỡ tải, thời gian cho phép mẫu phục hồi giữa các lần tác dụng tải trọng là 30 min. Sau khi tải trọng tác dụng lần thứ ba, nhanh chóng dỡ tải và cho phép mẫu phục hồi trong 1 h, sau đó đo lại chiều dày mẫu. Dỡ bỏ các thiết bị truyền tải trọng và khối tựa hình cầu khỏi mẫu trong khoảng thời gian phục hồi giữa các giai đoạn nén và sau khi tác dụng tải trọng lần ba. Việc đánh giá độ phục hồi vật liệu sẽ phụ thuộc vào các kết quả thử nghiệm này.

8. Tính toán và biểu thị kết quả

8.1  Độ phục hồi

8.1.1  Độ phục hồi của mẫu (R_PH), tính bằng phần trăm (%), được tính toán theo công thức (1):

(1)

trong đó:

R_PH

...

...

...

t

là chiều dày của mẫu trước thí nghiệm, tính bằng milimet (mm);

t₁

là chiều dày của mẫu sau 10 min dỡ tải, tính bằng milimet (mm).

8.1.2  Thử nghiệm lại

Độ phục hồi trong thử nghiệm lại (), tính bằng phần trăm (%) được tính toán theo công thức (2):

(2)

trong đó:

...

...

...

là độ phục hồi thử nghiệm lại, tính bằng phần trăm (%);

t

là chiều dày của mẫu trước thí nghiệm, tính bằng milimét (mm);

t₁

là chiều dày của mẫu đo được sau khi dỡ tải lần ba được 1 h, tính bằng milimét (mm).

8.2  Khả năng chịu nén

Khả năng chịu nén của vật liệu (P), tính bằng kilôpasscal (kPa), là áp lực nén được tính toán theo công thức (3) sau:

(3)

...

...

...

P là khả năng chịu nén của vật liệu, tính bằng kilôpasscal (kPa);

N là tải trọng lớn nhất được xác định tại 7.3, tính bằng Niutơn (N)
