Tiêu chuẩn quốc gia TCVN 8211-2:2009 Động cơ đốt trong nén cháy - Ống thép - Phần 2: Yêu cầu đối với ống composite

Số hiệu:	TCVN8211-2:2009	Loại văn bản:	Tiêu chuẩn Việt Nam
Nơi ban hành:	***	Người ký:	***
Ngày ban hành:	Năm 2009	Ngày hiệu lực:
ICS:	43.060.40	Tình trạng:	Đã biết

TIÊU CHUẨN QUỐC GIA

TCVN 8211-2:2009

ISO 8535-2:2003

ĐỘNG CƠ ĐỐT TRONG NÉN CHÁY - ỐNG THÉP DÙNG CHO ĐƯỜNG ỐNG DẪN NHIÊN LIỆU CAO ÁP – PHẦN 2: YÊU CẦU ĐỐI VỚI ỐNG COMPOSITE

Compression-ignition engines – Steel tubes for high - pressure fuel injection pipes - Part 2: Requirements for composite tubes

Lời nói đầu

TCVN 8211-2:2009 hoàn toàn tương đương với ISO 8535-2:2003.

TCVN 8211-2:2009 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC 70 Động cơ đốt trong biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

Bộ tiêu chuẩn TCVN 8211 (ISO 8535), Động cơ điêzen - Ống thép dùng cho đường ống dẫn nhiên liệu cao áp, gồm các phần sau:

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

- Phần 2: Yêu cầu đối với ống composite.

ĐỘNG CƠ ĐỐT TRONG NÉN CHÁY - ỐNG THÉP DÙNG CHO ĐƯỜNG ỐNG DẪN NHIÊN LIỆU CAO ÁP – PHẦN 2: YÊU CẦU ĐỐI VỚI ỐNG COMPOSITE

Compression-ignition engines – Steel tubes for high - pressure fuel injection pipes - Part 2: Requirements for composite tubes

1. Phạm vi áp dụng

Tiêu chuẩn này quy định các kích thước và yêu cầu đối với các ống thép composite dùng cho đường ống dẫn nhiên liệu cao áp trong động cơ điêzen (động cơ đốt trong nén cháy) (cấp 2) và thử bơm phun nhiên liệu (cấp 1).

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN 197 (ISO 6892), Vật liệu kim loại – Thử kéo ở nhiệt độ thường.

...

TCVN 4399 (ISO 404), Thép và sản phẩm thép – Yêu cầu kỹ thuật chung khi cung cấp.

3. Kích thước và dung sai

3.1. Đường kính

Nên dùng các đường kính trong và ngoài được cho trong Bảng 1. Có thể sử dụng các cỡ kích thước khác theo thỏa thuận giữa nhà cung cấp và khách hàng.

Dung sai cho các đường kính trong và ngoài phải như sau:

a) Đường kính trong, d

± 0,005 mm đối với cấp 2

± 0,025 mm đối với cấp 11

b) Đường kính ngoài, D

...

c) Độ đồng tâm của đường kính ngoài của ống so với đường kính trong phải tỷ lệ với chiều dày thành như đã chỉ ra trên Hình 1.

3.2. Chiều dài

Chiều dài và các dung sai chiều dài phải theo thỏa thuận giữa nhà cung cấp và khách hàng.

Bảng 1 – Các đường kính trong và đường kính ngoài nên dùng

Kích thước tính bằng milimét

Đường kính trong hoàn thiện ^a

Đường kính ngoài toàn diện ^b

...

Không ưu tiên

4,5

1,12

...

1,4

...

1,5

1,6

...

1,7

1,8

...

1,9

...

2,12

2,24

...

2,36

2,5

...

2,65

2,8

...

3,15

...

3,35

CHÚ THÍCH: Các kích thước đường kính đã được xác lập với tỷ số giữa đường kính ngoài và đường kính trong ở trong phạm vi 2 đến 4

^a Dựa trên ISO 3.

^b Sự phối hợp kích thước được sử dụng là các kích thước đường kính trong và ngoài nằm trong vùng có nét gạch chéo hoặc tô đậm.

Hình 1 – Các đường kính ống

...

4.1. Quá trình chế tạo thép

Ống phải được chế tạo bằng thép không hợp kim có chất lượng hoặc bằng thép có chất lượng tương đương được sản xuất ra bởi quá trình luyện thép bảo đảm cho cấu trúc có tính đồng nhất rất cao.

Cấu trúc composite có thể được tạo ra bằng các cách khác nhau:

- Ống lót bên trong không hàn được chỉ thị bởi “CA”;

- Ống lót bên trong có hàn được chỉ thị bởi “CB.

4.2. Chất lượng bề mặt

4.2.1. Yêu cầu chung

Các bề mặt bên ngoài và bên trong của ống đã gia công hoàn hiện không được có vảy cán, gỉ, khe rãnh, vết nhăn, sự phân lớp, vết lõm sâu hoặc các khuyết tật có hại khác.

4.2.2. Chất lượng bề mặt cấp nhỏ nhất của lỗ (cấp S)

...

Yêu cầu không áp dụng cho loại ống CB.

4.2.3. Chất lượng bề mặt cấp cao hơn của lỗ (các cấp O, P, Q và R)

Nếu có yêu cầu kiểm tra chặt chẽ hơn trên độ sâu của các khuyết tật thì các lỗ cấp O, P, Q và R, khi đánh giá với độ phóng đại đã chỉ ra (xem Bảng 2), có thể được quy định trong ký hiệu của ống (xem Điều 6). Yêu cầu này không áp dụng cho loại ống CB.

Bảng 2 – Các cấp của lỗ

Mã

Các khuyết tật cho phép

Độ phóng đại x

Như trong 4.2.2

...

Không cho phép khuyết tật nào có độ sâu vượt quá 0,08 mm; không cho phép có nhiều hơn năm khuyết tật có độ sâu vượt quá 0,05 mm.

100

Tối đa là năm khuyết tật có độ sâu vượt quá 0,02 mm đến 0,05 mm

100

Tối đa là năm khuyết tật có độ sâu vượt quá 0,01 mm đến 0,02 mm

200

...

Không cho phép khuyết tật nào có độ sâu vượt quá 0,01 mm

500

4.3. Gia công hoàn thiện bề mặt

Bề mặt bên ngoài của ống có thể được phủ mạ, kim loại hoặc mạ kẽm hoặc có thể được xử lý bề mặt bằng hóa học (xem Bảng 3).

Bề mặt bên trong của ống CA phải được giữ ở trạng thái không phủ.

Bảng 3 – Gia công hoàn thiện bề mặt

Mã

Trạng thái bề mặt ngoài

Ghi chú cho ứng dụng

...

Không quy định (theo lựa chọn của nhà sản xuất)

Có thể có sự gia công hoàn thiện thêm theo sự lựa chọn của nhà sản xuất

Bề mặt bên ngoài như ở trạng thái đã được gia công, không bổ sung thêm bất cứ sự gia công hoàn thiện nào. Các ống đã được ủ hoặc thường hóa trong môi trường có kiểm soát có thể bị bạc màu nhưng không được có vảy long ra

Trạng thái ưu tiên cho quá trình xử lý bề mặt tiếp theo

Mạ kẽm với chiều dày tối thiểu của lớp mạ 8 μm và cromat hóa không màu bổ sung thêm ^a

Khi cần có độ bền chịu ăn mòn tối thiểu. Không nên dùng với các nhiên liệu có gốc cồn nhẹ như menthanol

...

(4, 5, 6, 7, 8)

Giành cho các ứng dụng trong tương lai

Được quy định theo thỏa thuận

^a Cromat hóa như đã mô tả trong ISO 2080 và ISO 4520.

4.4. Cơ tính tối thiểu của ống

...

Bảng 4 – Cơ tính

Mã

Loại ống

Độ bền kéo nhỏ nhất, Rm

Giới hạn chảy trên nhỏ nhất ReH

Độ giãn dài nhỏ nhất, A5

Độ cứng lớn nhất

...

Mpa (N/mm²)

HV 5 ^a

HV 1 ^b

310

205

...

310

205

130

170

CHÚ THÍCH: Áp dụng các giá trị cơ tính trên khi thử ống theo TCVN 197 và TCVN 258-1.

...

^b Khi được đo trên mặt cắt ngang của ống lót bên trong.

4.5. Độ sạch

Lỗ ống phải sạch và không có bất cứ sự nhiễm bẩn hoặc lớp phủ nào có thể ảnh hưởng xấu (có hại) đến quá trình xử lý và sử dụng ống. Bất cứ các yêu cầu đặc biệt nào cũng phải được thỏa thuận tại thời điểm điều tra để đặt hàng hoặc đặt hàng giữa nhà cung cấp và khách hàng.

4.6. Độ thẳng

Nếu không có sự thỏa thuận nào khác giữa nhà cung cấp và khách hàng các ống phải thẳng trong phạm vi sai số lớn nhất 1 trên 400, không có biến dạng cục bộ.

4.7. Độ bền chịu ăn mòn

Các bề mặt bên ngoài và bên trong ống phải được bảo vệ chịu ăn mòn trong quá trình vận chuyển và bảo quản trong khu vực kín. Có thể sử dụng một lớp phủ bền lâu trên bề mặt bên ngoài ống khi có sự thỏa thuận giữa nhà cung cấp và khách hàng. Bất cứ lớp phủ tạm thời nào được sử dụng cũng không được gây hại cho các hệ thống phun và đốt cháy của động cơ và phải loại ra được khỏi nhiên liệu điêzen.

5. Thử nghiệm

5.1. Yêu cầu chung

...

5.2. Phạm vi của các phép thử

Các ống phải được thử theo lô có cùng kích thước, kết cấu, gia công hoàn thiện bề mặt và cùng quá trình xử lý cấu trúc composite.

Đối với phép thử trong 5.4, kiểm tra viên về thử nghiệm phải chọn một ống từ mỗi lô và đối với phép thử trong 5.6, phải chọn ba ống. Các phép thử trong 5.3, 5.7.1 và 5.8 phải được thực hiện trên tất cả các ống được lựa chọn.

Đối với phép thử trong 5.7.3, cỡ lô, số lượng mẫu thử và giới hạn chấp nhận phải được thỏa thuận giữa nhà cung cấp và khách hàng trong đơn hàng.

5.3. Đo kích thước

Kích thước ống phải tuân theo các đặc tính kỹ thuật trong Điều 3.

5.4. Các ống phải tuân theo đặc tính kỹ thuật cho trong Bảng 4. Phải thực hiện các phép thử phù hợp với TCVN 197 và TCVN 258-1.

5.5. Thử uốn

Ống phải chịu được uốn nguội với góc uốn 180 ^o qua một thanh có cùng đường kính với đường kính ngoài của ống mà không có các vết nứt nào khác trên bề mặt ngoài.

...

Một đoạn ống có chiều dài bằng hai lần đường kính ngoài (2D) phải có khả năng chịu nén đến chiều dài D mà không có các vết nứt sâu quá 0,13 mm.

Phép thử phải được thực hiện giữa hai mặt phẳng và các tấm song song trong đồ gá thử thích hợp.

5.7. Kiểm tra chất lượng bề mặt

5.7.1. Phải kiểm tra bằng mắt để bảo đảm rằng các ống thỏa mãn yêu cầu trong 4.3.

5.7.2. Nếu có sự thỏa thuận giữa nhà cung cấp và khách hàng thì có thể thay kiểm tra bằng mắt bằng phương pháp kiểm tra không phá hủy.

5.7.3. Nếu cần có bằng chứng về độ sâu của một khuyết tật quy định trong lỗ thì phải đưa ra phép kiểm tra cấu trúc tế vi với một mức chất lượng chấp nhận được (AQL) đã được thỏa thuận khi đặt hàng; phép kiểm phải được thực hiện trên các mặt cắt ngang cho kiểm tra kim tương của ống với độ phóng đại tối thiểu quy định trong Bảng 2.

5.7.4. Các lớp phủ bề mặt trên các ống có bề mặt được mạ hoặc được xử lý bằng các phương pháp khác phải thỏa mãn các phép thử trên các lớp phủ này khi có yêu cầu. Các phép thử này phải được thỏa thuận giữa nhà cung cấp và khách hàng.

5.8. Thử áp lực bên trong

Các ống phải có khả năng chịu được các áp lực bên trong thích hợp đã được thỏa thuận giữa nhà cung cấp và khách hàng.

...

5.9. Thử lại

Nếu sau khi thử theo 5.4, ống được lựa chọn không đáp ứng yêu cầu thì phải lấy hai ống nữa trong cùng một lô để thử lại. Phải áp dụng cùng một phương pháp cho phép thử trong 5.6. Mỗi một ống đã được lấy phải đáp ứng các yêu cầu về thử nghiệm. Nếu có bất cứ ống nào không đạt được các yêu cầu về thử nghiệm thì toàn bộ lô ống được loại bỏ.

Nhà cung cấp có thể đệ trình một lô ống đã bác bỏ để chấp nhận lại trong trường hợp có sự cải thiện về chất lượng, ví dụ như lặp lại xử lý nhiệt. Nếu trong trường hợp này, các kết quả thử của 5.4 và 5.6 không đáp ứng các yêu cầu thì toàn bộ lô ống phải được loại bỏ.

5.10. Giấy chứng nhận thử nghiệm

Nếu có yêu cầu [6 i], phải cấp giấy chứng nhận thử nghiệm cho mỗi chuyến chở hàng bằng tàu thủy khẳng định rằng các ống được cung cấp đáp ứng các đặc tính kỹ thuật của tiêu chuẩn này. Để chứng minh, có thể sử dụng các hồ sơ kiểm tra trong sản xuất liên tục liên quan đến các phép thử, kiểm tra sau:

a) Kích thước theo 5.3;

b) Cơ tính theo 5.4;

c) Chồn nguội theo 5.6;

d) Kiểm tra bằng mắt theo 5.7.1;

...

f) Thử áp lực bên trong theo 5.8.

Sự đưa thêm vào các mục thử khác trong giấy chứng nhận có thể được thỏa thuận giữa nhà cung cấp và khách hàng.

6. Ký hiệu

Ống thép đáp ứng các yêu cầu của tiêu chuẩn này phải được ký hiệu theo thứ tự sau:

a) Danh từ “ống;

b) Tham chiếu TCVN 8211-2;

c) Loại ống, sử dụng mã chữ “CA” hoặc “CB” theo 4.1 (ký tự thứ nhất C chỉ thị cấu trúc composite).

d) Cỡ kích thước – ký tự thứ hai và thứ ba nhận biết các đường kính trong và ngoài danh nghĩa tương ứng của ống, tính bằng milimét;

e) Cấp – ký tự thứ tư xác định dung sai đường kính của lỗ [xem 3.1a];

...

g) Ký tự thứ sáu nhận biết cấp của lỗ ống phù hợp với Bảng 2 (không áp dụng cho ống loại CB);

h) Ký tự thứ bảy nhận biết sự xử lý bề mặt ngoài của ống (xem Bảng 3);

i) Ở cuối ký hiệu có thêm vào chữ “Z” để chỉ ra rằng giấy chứng nhận của nhà sản xuất ống khẳng định sự phù hợp với tiêu chuẩn này và các yêu cầu bổ sung thêm, nếu có (xem TCVN 4399).

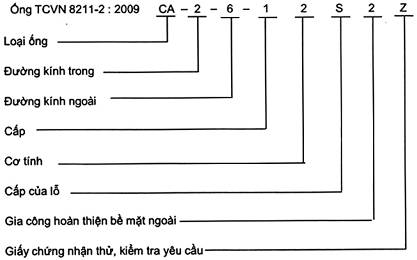

VÍ DỤ: Ống phù hợp với tiêu chuẩn này phải được ký hiệu như sau:

7. Nhận dạng và ghi nhãn

Các ống phải được nhận dạng bằng cách sử dụng các nhãn hiệu có ký hiệu theo tiêu chuẩn này. Cho phép có sự ghi nhãn bổ sung nếu có thỏa thuận giữa nhà cung cấp và khách hàng.

8. Bao gói

Trừ khi có sự thỏa thuận khác giữa nhà cung cấp và khách hàng, các ống phải được cung cấp dưới dạng các bó được bao gói chắc chắn với các ống được bít kín ở cả hai đầu.

...

THƯ MỤC TÀI LIỆU THAM KHẢO

[1] TCVN 8211-1:2009, Động cơ đốt trong nén cháy - Ống thép dùng cho đường ống dẫn nhiên liệu cao áp – Phần 1: Yêu cầu đối với ống có một lớp, kéo nguội, không hàn.

[2] ISO 3:1973, Prefered numbers – Series of preferred numbers (Số ưu tiên – Dãy số ưu tiên).

[3] ISO 2080:1981, Electroplating and related processes – Vocabulary (Mạ điện và các quá trình có liên quan – Từ vựng).

[4] ISO 4093, Diesel engines – Fuel injection pumps – High – pressure pipes for testing (Động cơ điêzen – Bơm phun nhiên liệu – Đường ống cao áp cho thử nghiệm).

[5] ISO 4520:1981, Chromate conversion coatings on electroplated zinc and cadmium coatings (Các lớp phủ chuyển đổi cromat trên các lớp mạ kẽm và cadimi).

1 Dung sai này phù hợp với ISO 4093.
