TIÊU
CHUẨN QUỐC GIA
TCVN
10200-1:2013
ISO
12478-1:1997
CẦN TRỤC - TÀI LIỆU HƯỚNG DẪN BẢO TRÌ - PHẦN 1: YÊU CẦU
CHUNG
Cranes -
Maintenance manual - Part 1: General
Lời nói đầu
TCVN 10200-1:2013 hoàn toàn
tương đương với ISO 12478-1:1997.
TCVN 10200-1:2013 do Ban kỹ
thuật tiêu chuẩn quốc gia TCVN/TC 96 Cần cẩu biên soạn, Tổng
cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ
công bố.
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Cranes -
Maintenance manual - Part 1: General
1. Phạm vi áp dụng
Tiêu chuẩn này quy định các nguyên tắc
về yêu cầu chung, cần thiết cho việc chuẩn bị và thể hiện các tài liệu hướng dẫn
bảo trì cho cần trục.
2. Tài liệu viện dẫn
Các tài liệu viện dẫn sau rất cần thiết
cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi
năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không
ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung
(nếu có).
TCVN 8242-1:2009 (ISO 4306-1:1990), Cần trục - Từ
vựng
- Phần 1: Quy định
chung.
TCVN 8242-2:2009 (ISO 4306-2:1985),
Cần trục - Từ
vựng
- Phần 2: Cần trục tự
hành.
TCVN 8242-3:2009 (ISO 4306-3:1991), Cần trục - Từ
vựng - Phần 3: Cần trục tháp.
ISO 9927-1:1994, Cranes -
Inspections - Part 1: General (Cần trục - Kiểm tra - Phần 1: Yêu cầu
chung).
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
3. Thể hiện tài liệu
hướng dẫn
3.1. Yêu cầu chung
Tài liệu hướng dẫn bảo trì phải được
nhà sản xuất cung cấp. Tài liệu này:
a) Phải đơn giản dễ hiểu và có các chú
thích giải thích đầy đủ;
b) Phải tương thích sử dụng với các ký hiệu
nhận biết quốc tế, nếu được thiết lập;
c) Phải dễ sử dụng, nhỏ gọn và làm bằng vật
liệu có độ bền mòn cao;
d) Do nhà sản xuất biên soạn bằng ngôn ngữ
sử dụng thông thường, ngoại trừ ngôn ngữ đã được thỏa thuận giữa
các bên trong hợp đồng.
Tài liệu hướng dẫn là công cụ làm việc
phải vừa thuận tiện vừa đầy đủ. Văn bản phải đơn giản và thích hợp với người sẽ
sử dụng nó, với toàn bộ thông tin rõ ràng và đầy đủ.
Các hình minh họa, sơ đồ, đồ thị và bảng
phải được sử dụng cùng với văn bản để ngăn ngừa nguy cơ hiểu nhầm. Chúng phải đơn
giản và rõ ràng, và phải đặt ngay cạnh văn bản tương ứng.
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Chỉ những điều khoản liên quan tới cần trục cụ
thể và ứng dụng
của chúng mới
được đưa vào tài liệu hướng dẫn.
3.2. Thông tin ban đầu
Các thông tin sau đây phải đưa trên
trang bìa trước hoặc bìa sau, hoặc
trang đầu của tài liệu hướng dẫn:
a) Tiêu đề của tài liệu hướng dẫn;
b) Số tham chiếu của tài liệu hướng dẫn
(nếu có);
c) Dấu hiệu nhận biết (tên gọi, loại,
sêri, model, v.v...) của cần trục mà
tài liệu hướng dẫn dự định sử dụng;
d) Số sêri hoặc số hiệu cần trục hoặc cả
hai, phạm vi các số sêri có thể áp dụng;
e) Tên và địa chỉ đầy đủ của nhà sản xuất
cần trục và/hoặc các đại lý;
f) Mục lục và/hoặc chỉ mục;
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
3.3. Số tập
Tài liệu hướng dẫn bảo trì, cùng với
các tài liệu hướng dẫn khác của cần trục (ví dụ hướng dẫn lái, hướng dẫn sử dụng,
v.v...), có thể được xuất bản trong một hoặc nhiều tập. Việc lựa chọn tập và
gom nhóm các phần phải phù hợp với loại sản phẩm, với việc sử dụng bình thường của
chúng và yêu cầu về nhân sự. Khi thích hợp, việc tham khảo chéo tới các tập
khác cần phải thực hiện sao cho không lặp lại cùng một thông tin một cách không
cần thiết.
4. Bảo trì
4.1. Yêu cầu chung
Tùy theo mức bảo trì cần giải quyết
trong tài liệu hướng dẫn, có thể cần thiết làm rõ các thao tác bảo trì như chỉ ra sau đây:
- Mô tả nguyên lý làm việc của các bộ phận;
- Trình tự làm việc của các bộ phận;
- Các giá trị thử cần đo.
Các vấn đề này cần giải thích và kèm
theo các sơ đồ, biểu đồ (ví dụ trình tự chuyển đổi) và danh sách kiểm tra.
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Các thao tác bảo trì và tần suất của
chúng, kết hợp cùng các chỉ dẫn về yêu cầu lao động phải được gom nhóm thành bảng,
chẳng hạn gồm các cột điển hình như trong Bảng 1. Tần suất phải được thiết lập
sao cho nhiều thao tác có thể thực hiện cùng lúc để tạo điều kiện khai thác tối
đa cần trục và sức người.
Bảng 1
Thao tác và
vị trí
Tên chi tiết / danh
mục
Số giờ lao động ước
tính
Khoảng thời
gian 1
Khoảng thời
gian 2
(v.v...)
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
4.3. Giới hạn mòn
Giới hạn mòn của các chi tiết liên
quan đến các hạng mục có nhu cầu thay thế trong thời gian bảo trì phải được
cho trong bảng, ví dụ như Bảng 2.
Bảng 2
Tên gọi
Số hiệu
tham chiếu của chi tiết
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Giới hạn
kích thước mòn
Chuẩn kiểm
soát tham chiếu
4.4. Bảo trì sửa chữa
Các chỉ dẫn bảo trì phải được
tổ chức thành các phân đoạn với các minh họa thành phần liên quan đến các hệ thống
và cụm máy chính và phải giải quyết những điểm sau:
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
b) Tháo và lắp tuần tự, bao gồm đặc điểm
kỹ thuật của mô men xoắn,
tải trọng đặt trước và các chỉ dẫn lắp đặt khác;
c) Đặc điểm kỹ thuật
của các chi tiết và
cụm máy có yêu cầu kiểm tra về độ mòn, độ giãn dài hoặc vết nứt, kết hợp
cùng với các tiêu chí loại bỏ chúng, ví dụ như các cụm phanh, li hợp, xích, cáp v.v...;
d) Đặc điểm kỹ thuật của các dụng cụ và
trang thiết bị đặc biệt;
e) Các yêu cầu đặc
biệt về nâng và xử lý đối với các bộ phận cần trục.
4.5. Quy trình thử và kiểm
tra
Phải áp dụng các yêu cầu trong ISO
9927-1.
5. Bôi trơn và dầu
máy
5.1. Thông tin liên quan đến
chất bôi trơn và dầu máy
Phải có và nên để ở phần phụ lục các
thông tin sau đây:
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
b) Dung tích bình chứa và lượng dầu
lưu thông (đo bằng lít);
c) Danh sách các loại chất bôi trơn khuyến
cáo bởi nhà sản xuất và/hoặc
các chi nhánh (nếu thuận tiện).
Ví dụ về bảng điển hình cho thông
số kỹ thuật chất bôi trơn cho trong Bảng 3.
Bảng 3
Chi tiết
(cơ
cấu)
Dung tích
(lít)
Nhiệt độ
môi trường
(°C)
Phân loại
khuyến cáo theo ISO
Ký hiệu tiêu
chuẩn hoặc dấu hiệu tham khảo
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
5.2. Lịch trình bôi trơn
Lịch trình này phải bảo đảm các yêu cầu
bôi trơn của cần trục, chỉ ra các khoảng
thời gian cần phải tiến hành. Nó phải có sơ đồ chỉ ra các chi tiết cần bôi trơn
(ví dụ điển hình cho trong Phụ lục A).
6. An toàn trong các
thao tác bảo trì
Sau đây là ví dụ điển
hình về các hạng mục cần chú ý dự phòng an toàn với nhân viên bảo trì, kiểm tra
và bôi trơn:
a) Đối với công trường (quy định an toàn
nơi làm việc):
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
- Cách ly khu vực bảo trì;
- Biện pháp chống va chạm khi nhiều cần trục
đang vận hành trên cùng đường
chạy hoặc công trường.
b) Đối với cần trục (ngăn chặn cấp năng
lượng / chuyển động):
- Sử dụng hệ thống cho-phép-làm-việc được xác định
rõ ràng (xem TCVN 7549 (ISO 12480));
- Sử dụng các dấu hiệu cảnh báo (ví dụ như
trong Phụ lục B);
- Ngắt và khóa công tắc nguồn để ngăn chặn đóng
nguồn trái phép;
- Xả, giải phóng năng lượng tích giữ (thủy lực,
khí nén hoặc điện năng) trước khi bảo trì;
- Kiểm tra các chức năng sau khi ngắt kết nối để
khẳng định năng lượng đã được gỡ bỏ;
- Yêu cầu giúp đỡ từ nhà sản xuất khi gặp các
tình huống hoặc trạng thái không có trong sổ tay hướng dẫn.
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
- Sử dụng dây cáp an toàn;
- Sử dụng các sàn thao tác khi thích hợp;
- Chú ý các dự phòng phù hợp khi hàn trong khu
vực gần các ổ trục và mạch điện.
d) Đối với nhân viên:
- Sử dụng các trang thiết bị an toàn (đai
an toàn, mũ bảo hộ, bảo vệ mắt, v.v...);
- Sử dụng các giằng hoặc khóa hỗ trợ khi thích
hợp;
- Chỉ định các công nhân được đào tạo và có thẩm
quyền đúng yêu cầu với nhiệm vụ áp dụng;
- Xử lý và tiêu hủy riêng các vật liệu nguy hiểm.
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
(tham khảo)

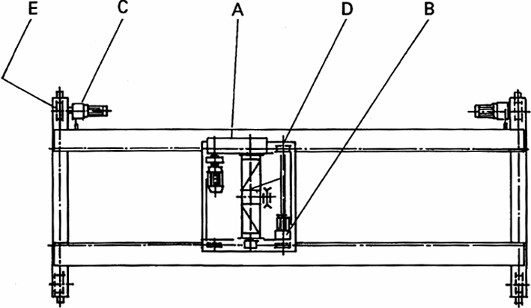

Ví dụ về lịch trình bôi trơn

Hạng mục
Chi tiết
Khoảng thời
gian
Loại chất
bôi trơn
A
Cơ cấu nâng
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Dầu
B
Cơ cấu di chuyển xe con
………………………
Dầu
C
Cơ cấu di chuyển cầu trục
………………………
Dầu
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Cụm bánh xe di chuyển xe con
………………………
Mỡ
E
Cụm bánh xe di chuyển cầu trục
………………………
Mỡ
Phụ lục B
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
Ví dụ về dấu hiệu cảnh báo/an toàn
B.1 Ví dụ biển cảnh báo có văn bản

B.2 Ví dụ biển cảnh báo không có văn bản
Ví dụ, để chỉ báo “Tắt máy
và rút chìa khóa trước khi tiến hành bảo trì hoặc sửa chữa”.

CHÚ THÍCH: Thông tin thêm về biển cảnh
báo an toàn xem TCVN 7548 (ISO 13200).
THƯ MỤC TÀI LIỆU
THAM KHẢO
...
...
...
Bạn phải
đăng nhập hoặc
đăng ký Thành Viên
TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.
Mọi chi tiết xin liên hệ:
ĐT: (028) 3930 3279 DĐ: 0906 22 99 66
[2] TCVN 7548:2005 (ISO 13200:1995), Cần trục - Dấu
hiệu an toàn và hình ảnh nguy hiểm - Nguyên tắc chung.
[1] TCVN 7870-1:2010 (ISO
80000-1:2009) Đại lượng và đơn vị - Phần 1: Quy định chung.
